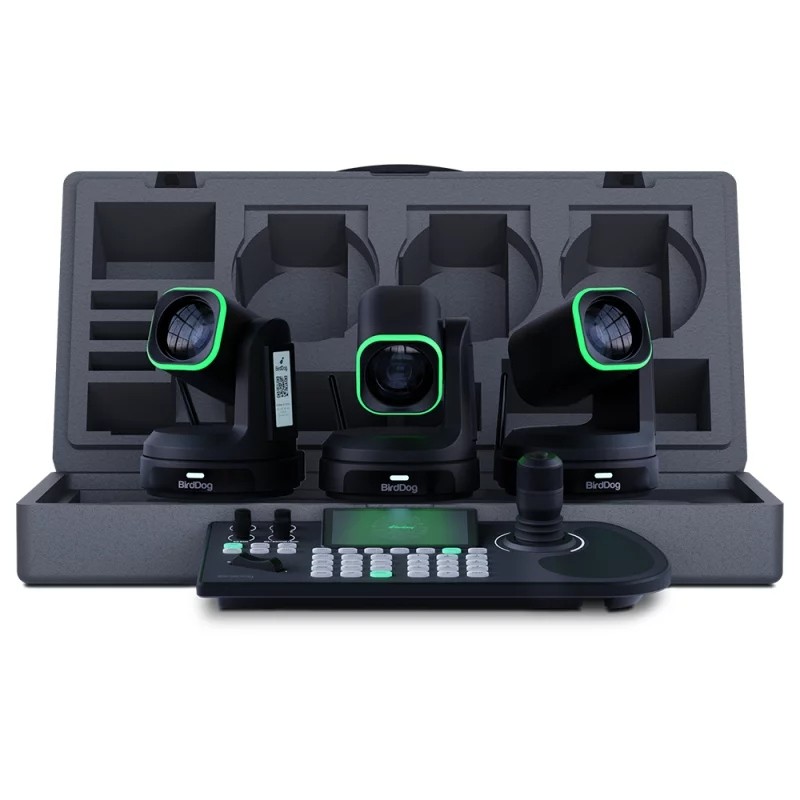

BirdDog 3x BDX1UB + 1x BDKBD Bundle (Ships in ruggedised foam box)

Das Bundle BirdDog X1 Ultra Bundle Blackenthält drei PTZ-Kameras X1 Ultra 4K und einen KBD-Controller in einem Schaumstoffkoffer. Dieses Paket bietet professionelle Bildqualität und einheitliche Steuerung für Streaming-Studios, Unternehmens-AV-Räume und Kirchenräume.

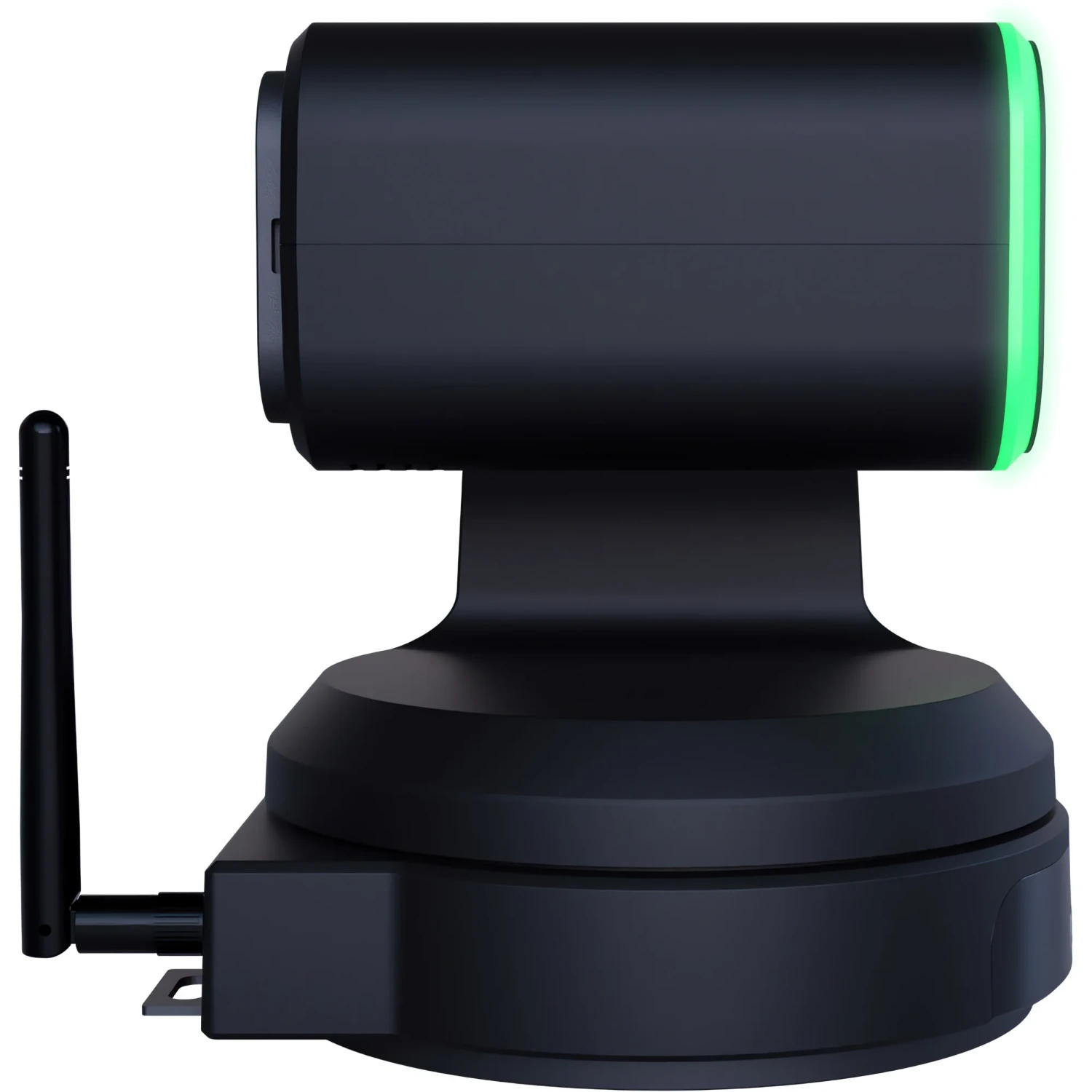

X1 Ultra

Die X1 Ultra nutzt einen Sony 1/2,8″ CMOS-Sensor mit 8,29 MP und 12-fach-Zoom (4,1–49,2 mm) für Aufnahmen in UHD 4K mit 30 fps, Full HD und 720p. Ein breiter Blickwinkel von 70,28°, eine 64-Punkt-Farbmatrix, 2D/3D-Rauschunterdrückung und ein SNR > 50 dB sorgen für ein klares Bild, während 0,1–80°/s Pan, 0,1–60°/s Tilt und 255 Voreinstellungen den Aufnahmen eine filmische Bewegung verleihen.

Konnektivität: NDI®|HX3, SRT, RTMP und VISCA-IP über PoE oder Wi-Fi 5 sowie HDMI und USB-UVC. Der integrierte NDI|HX-Decoder ermöglicht es einer Kamera, als Rückblickmonitor oder Teleprompter zu fungieren, wodurch die Anzahl der Kabel und die Latenz reduziert werden.

Intelligente Funktionen: AI Auto-Tracking, Halo Tally und 2,93″ ständig aktives E-Ink-Display für die sofortige Anzeige der IP-Adresse oder der Kamera-ID. Steuerung über BirdUI, iOS-App, Q-SYS, Crestron oder Companion möglich.

Der KBD-Controller ermöglicht die Vorschau von vier NDI-Streams, bietet einen Super-Fine-Joystick für eine präzise Steuerung und das Kopieren von Einstellungen zwischen Kameras. Hergestellt aus Kunststoffen aus Meeresabfällen und Aluminium, ist er sowohl langlebig als auch umweltfreundlich. Das X1 Ultra-Paket wurde für die IP-Produktion mit geringer Latenz entwickelt und kombiniert 4K-Optik mit einem umweltfreundlichen Design für zukünftige PTZ-Upgrades.

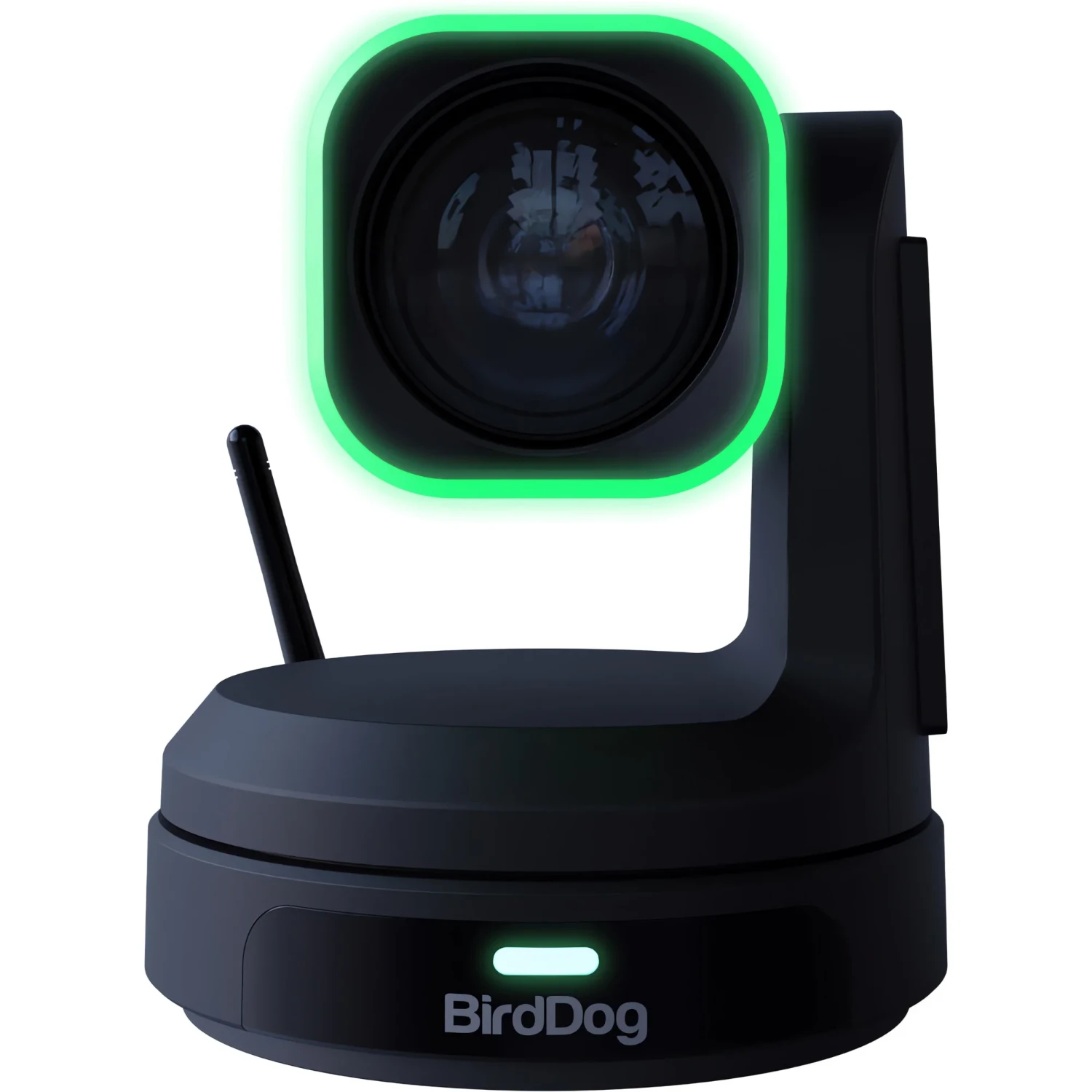

Tally-Leuchte. Halo-Effekt.

Die Kameras X1 und X1 Ultra verfügen über das sichtbarste und effektivste Tally-System auf dem Markt. Auf der Vorderseite befindet sich ein großer Rahmen, der auch bei Tageslicht gut sichtbar ist, und auf der Rückseite ein austauschbares beleuchtetes Zahlensystem. Ihr Team und Ihre Darsteller wissen immer genau, wohin sie schauen müssen, um das Publikum zu fesseln und die Übertragung professionell zu gestalten.

AI-Tracking

Die Kameras X1 und X1 Ultra halten das Objekt dank der AI-Tracking-Technologie, die die Bewegung des Objekts in Echtzeit intelligent verfolgt, scharf. Ganz gleich, ob Sie eine Live-Veranstaltung leiten, spontane Momente in einer hybriden Umgebung festhalten oder ein Sportereignis verfolgen – AI-Tracking sorgt für eine gut komponierte Aufnahme, ohne dass Sie eine achtgliedrige Hand auf dem Controller benötigen.

NDI® | HX3 – höhere Zuverlässigkeit in verschiedenen Netzwerken

Die Kameras X1 und X1 Ultra bieten dank der Integration von NDI® | HX3 eine erstklassige Netzwerkleistung. Das Ergebnis ist eine deutlich geringere Netzwerkbelastung bei gleichbleibend hervorragender Bildqualität, was einen breiteren Einsatz in verschiedenen Netzwerkumgebungen ermöglicht. Die Implementierung von NDI® | HX3 von BirdDog bietet Qualität und Leistung, auf die Sie sich verlassen können.

Integrierter NDI® | HX-Decoder

X1 und X1 Ultra sind die weltweit ersten PTZ-Kameras mit einem NDI® | HX-Decoder, der speziell für die Kontrollvorschau, Rücksignale oder Teleprompter entwickelt wurde. Wir haben die gesamte Konnektivität auf ein einziges Kabel reduziert, was die Arbeit mit der Ausrüstung radikal vereinfacht. Ganz gleich, ob Sie live senden oder eine Rede des CEO vorbereiten, der integrierte NDI HX-Decoder bietet mehr Möglichkeiten bei minimalem Einstellungsaufwand.

Wi-Fi – kabellose Verbindung

Es ist nicht notwendig, für jede Aufnahme ein Kabel zu verlegen. Neben klassischem Ethernet mit PoE verfügen X1 und X1 Ultra über integriertes Wi-Fi. So können Sie ganz einfach Aufnahmen von Orten machen, an denen es schwierig ist, Kabel zu verlegen, und diese nahtlos in jede Umgebung integrieren. Ihre Produktion ist jetzt viel flexibler.

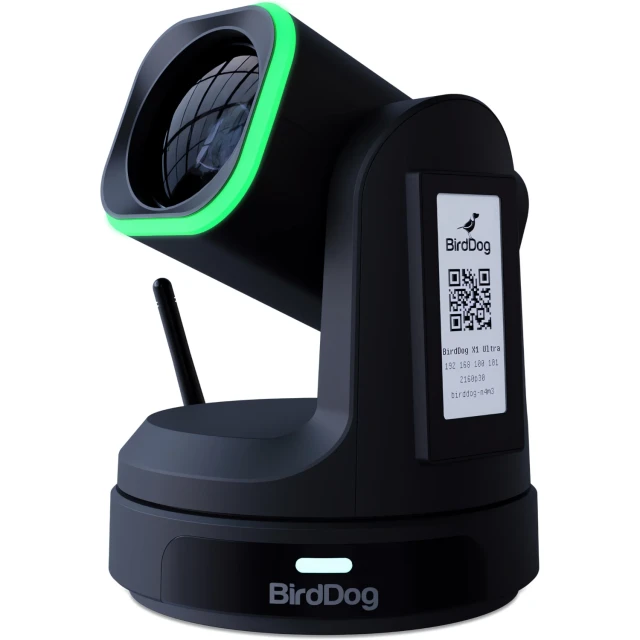

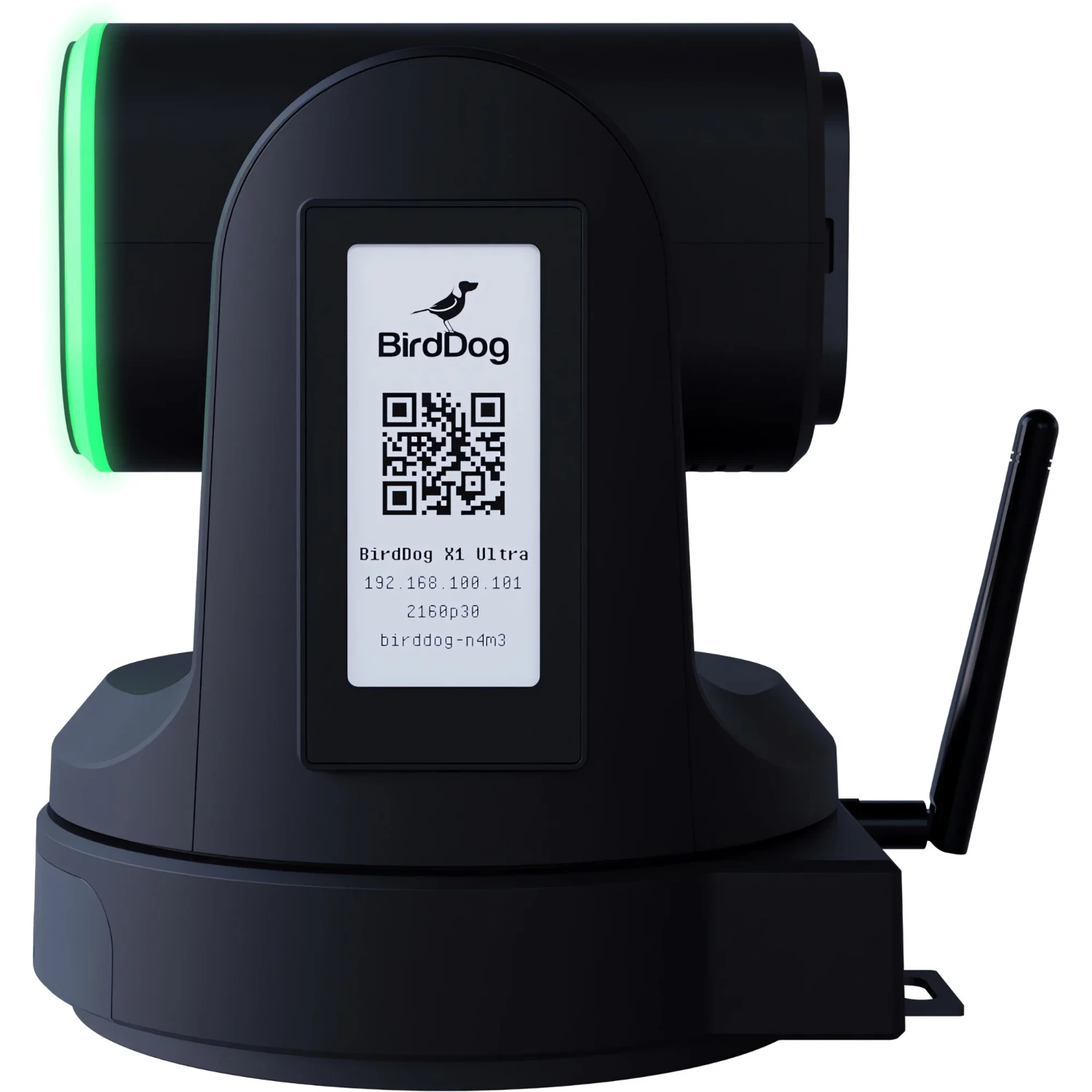

E-Ink-Label – bleiben Sie sichtbar

Das ständig aktive E-Ink-Label auf X1 und X1 Ultra ist eine echte Neuheit. Von der Anzeige der Netzwerkadressen für einen einfachen Zugriff auf die Steuerung bis hin zur sofortigen Identifizierung der Kamera – diese Funktion sorgt dafür, dass Ihre Einstellungen übersichtlich sind und jede Kamera auch bei ausgeschaltetem Strom klar identifizierbar ist.

Farbmatrix

Die Farbeinstellungen der Kamera sind jetzt auf einem höheren Niveau. Die X1 und X1 Ultra verfügen über eine vollständige Farbmatrix mit individuellen Sättigungseinstellungen für Rot, Grün, Blau, Cyan, Gelb und Violett – alles mit 64 Einstellungsstufen.

NDI® PTZ-Steuerung für iPad und iPhone

Steuern Sie Ihre BirdDog-Kamera vollständig über eine benutzerfreundliche App für iPad/iPhone. Schwenken, Neigen, Zoomen, Speichern und Abrufen von Voreinstellungen, Vollbild-Kameraansicht und Zugriff auf alle Tools und Einstellungen der BirdDog-Farbmatrix.

Erweiterte Funktionen in BirdUI

BirdUI bietet vollständigen Zugriff auf alle Funktionen von X1 und X1 Ultra in einer übersichtlichen und intuitiven Benutzeroberfläche. Als browserbasierte Anwendung ist sie von überall innerhalb desselben Netzwerks wie die X1/X1 Ultra-Kameras verfügbar. BirdUI bietet beispielsweise ein Dashboard zur Kameraüberwachung und einen Hell-/Dunkel-Modus, der sich an Ihre Produktionsumgebung anpasst.

Technische Spezifikationen:


Bildsensor: Sony 1/2,8″ CMOS • ULTRA HD
Objektiv: f = 4,1 mm – 49,2 mm
Optischer Zoom: 12×
Videoformate: 2160p bei 30/29,97/25 fps; 1080p bei 30/29,97/25 fps; 720p bei 30/29,97/25 fps

Horizontaler Blickwinkel: 70,28° (Weitwinkel) – 6,57° (Tele)
Vertikaler Blickwinkel: 42,06° (Weitwinkel) – 3,76° (Tele)
Diagonaler Blickwinkel: 78,36° (Weitwinkel) – 7,5° (Tele)

Blende: F1,8 – 2,68
Fokussierung: Automatisch, manuell
Belichtung: Automatisch, Verschlusspriorität, Blendenpriorität, manuell
Gegenlichtkompensation (BLC): Ja
Digitale Rauschunterdrückung: 2D und 3D
Signal-Rausch-Verhältnis (SNR): > 50 dB
Effektive Pixelanzahl: 8,29 MP

MECHANIK

Schwenk-/Neigebereich: ±175°, −90° bis +90°
Schwenkgeschwindigkeit Pan: 0,1 – 80°/s
Neigegeschwindigkeit: 0,1 – 60°/s
Anzahl der Voreinstellungen: 255

EINGÄNGE/AUSGÄNGE (I/O-SCHNITTSTELLE)

Videoausgänge: HDMI, USB-C UVC 1.1, Netzwerk
Videokomprimierungsformate: H.264, H.265
Netzwerkschnittstellen: 100M adaptives Ethernet; PoE IEEE 802.3af, Wi-Fi IEEE 802.11ac

Netzwerkprotokolle des Encoders: NDI|HX2, NDI|HX3, SRT, RTSP, RTMP
Netzwerkprotokolle des HDMI-Decoders: NDI|HX2, NDI|HX3

Steuerungsschnittstelle: 10M/100M Ethernet, Wi-Fi IEEE 802.11ac, RS-232 (Eingang und Ausgang), RS-485, USB-C (UVC1.1)
Steuerungsprotokolle: VISCA (Übertragungsrate: 38.400 / 9.600 / 4.800 / 2.400), VISCA-IP, NDI
Unterstützung von Drittanbieterprotokollen: Q-SYS, Crestron und BitFocus Companion (geplant für August 2024)

ALLGEMEINE PARAMETER

Eingangsspannung: DC 12 V, PoE IEEE 802.3af
Eingangsstrom: 2,0 A (max.)
Leistungsaufnahme: 13 W (max.)
Betriebstemperatur: −10 °C bis +40 °C
Betriebsfeuchtigkeit: 20 % bis 80 %

Abmessungen (B × H × T): 171,6 × 192,6 × 171,6 mm / 260 × 217 × 197 mm (vor / nach dem Verpacken)
Netto-/Bruttogewicht: 1,43 kg / 2,096 kg

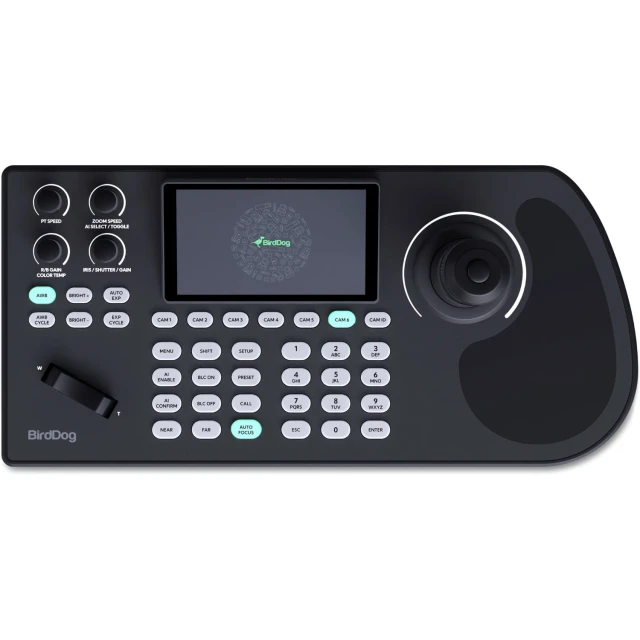

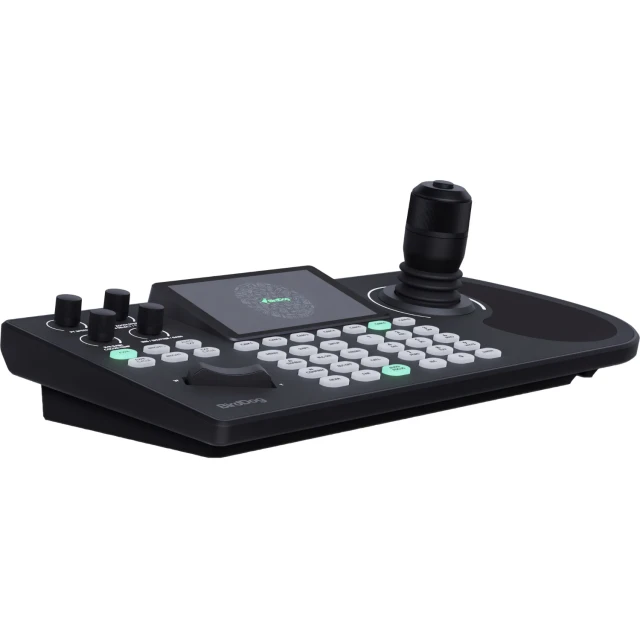

BirdDog KBD-Controller

Der BirdDog KBD-Controller bietet PTZ-Kamerabedienern ein robustes und ergonomisches Design, ein großes Display für die Arbeit mit mehreren Kameras und direkten Zugriff auf wichtige Funktionen. Dankder integrierten Tally-Anzeigeundder physischen taktilen RückmeldungbeimUmschalten zwischen Kameras ist die Bedienung intuitiv und gleichzeitig umweltfreundlich – sie besteht aus Kunststoffen aus Meeresabfällen (Ocean-Bound Plastics) und recycelbarem Flugzeugaluminium. Die Konnektivität über NDI, VISCA, ONVIF, RS-232 und RS-422 sorgt für maximale Vielseitigkeit, unabhängig vom verwendeten Protokoll.

Entwickelt für reibungslose Bedienung und Komfort

Die KBD wurde für Profis entwickelt, die in ihrer Arbeit Präzision und Einfachheit benötigen. Das robuste, ergonomische Design ist auf langfristigen Gebrauch ausgelegt und bietet eine Handauflage sowie taktile Bedientasten für ganztägigen Komfort.

Ultra-Feinsteuerungsmodus

Wenn Details fein abgestimmt werden müssen, kann der Joystick der Kamera einfach in den „Feinabstimmungsmodus” geschaltet werden, der seine Empfindlichkeit um das Zehnfache erhöht. Das Neukomponieren von Aufnahmen in der Live-Übertragung wird so eher zu einem künstlerischen Ausdruck als zu einer stressigen Angelegenheit.

Erweitertes Display. Sofortige Kamerasteuerung

Auf dem großen Display können Sie bis zu vier Kameras gleichzeitig verfolgen oder sich im Vollbildmodus auf eine Kamera konzentrieren. Das Koppeln und Umschalten zwischen Kameras erfolgt mit einem einzigen Tastendruck mit deutlichem taktilen Feedback, was für flüssige und intuitive Übergänge sorgt.

Das KBD-Display bietet Live-Vorschauen für NDI-HX2/HX3-Kameras und zeigt bei anderen Modellen wichtige Textinformationen an, wodurch eine nahtlose Kompatibilität und Übersichtlichkeit während des gesamten Arbeitsprozesses gewährleistet ist.

Integrierte Tally-Frames

Das Koppeln und Umschalten von Kameras ist dank taktiler Tasten mit sofortiger Rückmeldung nur einen Tastendruck entfernt. Bei der Integration mit Mischpulten wie TriCaster oder vMix zeigt der integrierte Tally-Rahmen des KBD die Live-Kamera direkt auf dem Controller an, sodass Sie sich voll und ganz auf Ihre Arbeit konzentrieren können, ohne andere Bildschirme im Auge behalten zu müssen.

Synchronisierung der Kameraeinstellungen

Eine bahnbrechende Funktion in der Branche ermöglicht es Ihnen, eine Kamera genau nach Ihren Wünschen einzustellen und diese Einstellungen dann einfach auf eine andere Kamera desselben Modells zu kopieren (Funktion der BirdDog X-Serie). So können Sie das Erscheinungsbild aller Kameras leicht vereinheitlichen und die Produktionsqualität auf ein höheres Niveau heben.

Direkter Zugriff auf wichtige Funktionen

Dank der übersichtlichen Anordnung haben die Bediener innerhalb von Sekunden Zugriff auf die Kopplung, Umschaltung und Konfiguration der Kameras. Alles ist klar, verständlich und auf der Grundlage von Nutzer-Feedback gestaltet.

Maximale Konnektivität in umweltfreundlicher Ausführung

BirdDog KBD lässt sich problemlos über NDI, VISCA, ONVIF, RS-232 und RS-422 anschließen und ist damit eine universelle Lösung für jede Konfiguration. Gleichzeitig wird Wert auf Nachhaltigkeit gelegt – bei der Herstellung werden Kunststoffe aus Meeresabfällen verwendet, wodurch die Auswirkungen auf die Umwelt reduziert werden.

Erschwingliche Innovation

Mit erweiterten Funktionen und einem niedrigeren Preis als die Vorgängergeneration ist der KBD das Ergebnis einer sorgfältigen Abstimmung auf die Bedürfnisse der Anwender. Er bietet außergewöhnlichen Komfort, präzise Steuerung und ein umweltfreundliches Design für den modernen PTZ-Kamerabediener.

Technische Spezifikationen:

Kamerasteuerung

PTZ-Steuerung: VISCA-IP, NDI, ONVIF, PELCO-P, PELCO-D
Feine PTZ-Steuerung: VISCA-IP, NDI

Fokussteuerung: Tasten für automatischen und manuellen Fokus
Automatische Belichtung: Direkt-Taste
Manuelle Belichtung: Umschaltbarer Drehregler – Einstellung von Helligkeit/Verschlusszeit/Verstärkung/Blende

Automatischer Weißabgleich: Direkt-Taste
Manueller Weißabgleich: Umschaltbarer Drehregler – Einstellung von R-Gain, B-Gain, Farbtemperatur

Automatische Fokussierung: Direkt-Taste
Manueller Fokus: Direkt-Taste (Nah/Fern)
BLC (Gegenlichtkompensation): Direkt-Taste

Zoomring am Joystick: Ja (Ein/Aus)

Programmierbarer Auslöser am Joystick: Einstellbar – One-Push-Fokus, AI-Tracking, One-Push-AWB
Steuerung der AI-Kameramodi: Kameraabhängig, unterstützt

Kopieren/Einfügen von Kameraeinstellungen: Unterstützt bei ausgewählten BirdDog-Kameras (VISCA-IP, NDI)

Zugriff auf Kameras

Max. Anzahl unterstützter Kameras: 255
Direkte Tasten für den Zugriff auf die Kamera: 6
Direkte Tasten für den Zugriff auf Voreinstellungen: 10
Max. Anzahl von Voreinstellungen: 255 pro Kamera
OSD-Menü der Kamera: Menü-Taste / Joystick-Steuerung

Display

Diagonale des Displays: 5″
Displayauflösung: 1280 × 720

Multiview-IP-Video: Unterstützt, NDI HX (Proxy), RTSP (max. 30 fps)
IP-Video im Vollbildmodus: Unterstützt, NDI HX (Proxy), RTSP (max. 30 fps)
Unterstützte IP-Videokodecs: H.264, H.265

Tally-Frames: Optional, Multiview- und Vollbildmodus
Bildschirmmenü: Vollständig konfigurierbar
Hell-/Dunkelmodus: Ja

NDI-Unterstützung

NDI-Steuerung: NDI HX2, NDI HX3, High Bandwidth NDI
NDI-Multiview: NDI HX2, NDI HX3
NDI-Router: Ja, verfolgt die aktuell aktive Kamera
NDI-Suche: Unterstützt
NDI Access Manager: Unterstützt
NDI-PTZ-Empfindlichkeit: Standard (NDI); ultrafein (spezifisch für BirdDog)

Einstellungen/Konfiguration

Webschnittstelle: BirdUI für Einstellungen und Firmware-Updates
Hell-/Dunkelmodus: Ja
Kameraauswahl über API: Ja

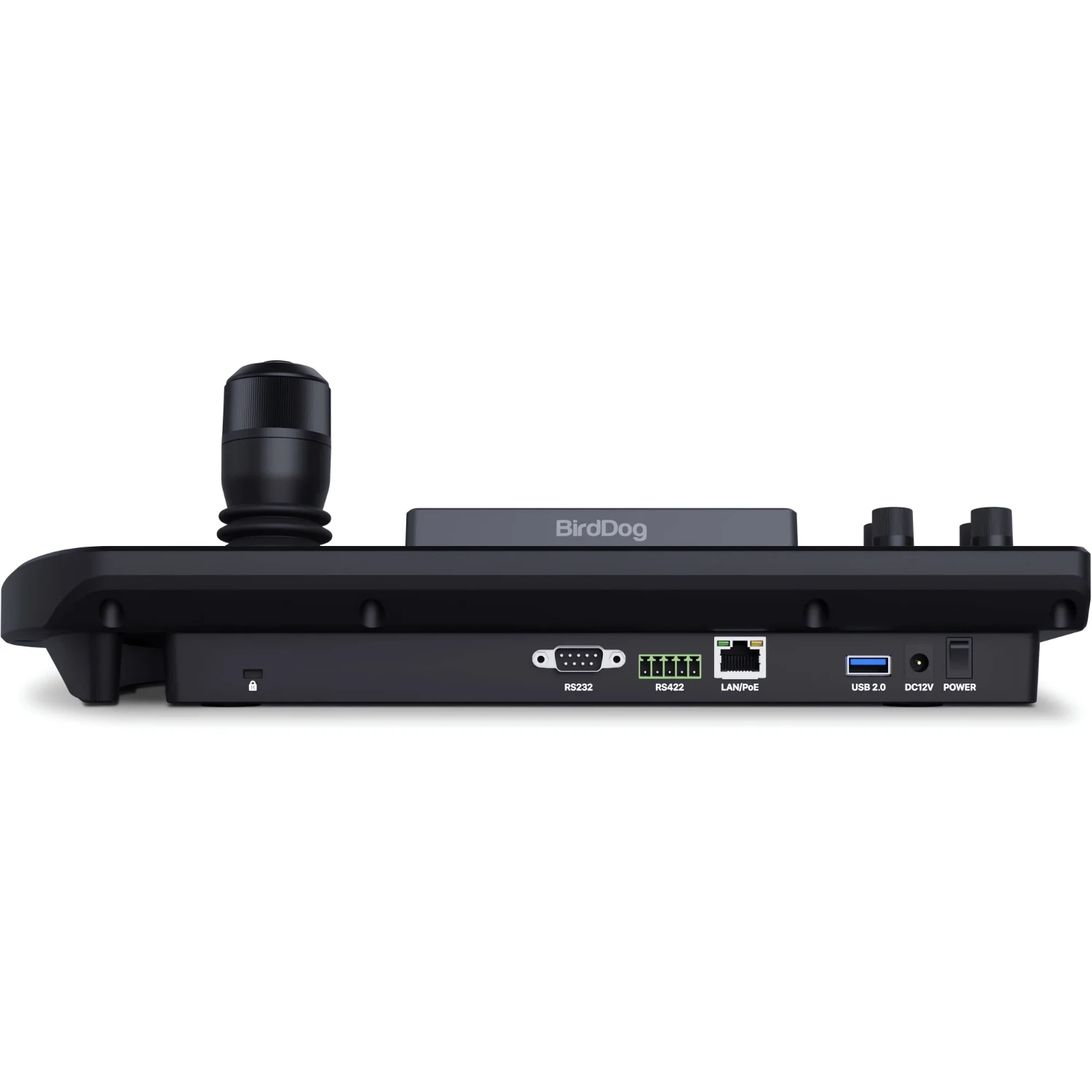

Serielle Anschlüsse

RS-232: D-Sub-Anschluss (9-polig)
RS-422: Phoenix-Stecker

Mechanische Ausführung

Joystick-Typ: 4D (integrierter Auslöseknopf)

Tasten: 37 Tasten; hintergrundbeleuchtet, mit individuellem Kontakt, Silikonunterlage
Drehregler: 4 Knöpfe; Drucktaste, stufenweise, 360°-Bereich

Zoomhebel: Federbelastet, einstellbar

Abmessungen:
377 × 177 × 118 mm; 14,84 × 6,96 × 4,64 in (L × B × H einschließlich Joystick)

Konstruktionsmaterial: Aluminium; OBP-Kunststoffe aus Meeresabfällen
Integrierter Tragegriff: Ja

Betriebstemperatur: −10 °C bis +55 °C; 14 °F bis 130 °F
Lagertemperatur: −10 °C bis +55 °C; 14 °F bis 130 °F

Betriebsfeuchtigkeit: 20 % – 80 % (nicht kondensierend)
Luftfeuchtigkeit bei Lagerung: 0 % bis 90 % (nicht kondensierend)

Stromversorgung: PoE (802.3af), DC 12 V
Leistungsaufnahme: ≤ 5 W

Verpackungsmaße:
390 × 215 × 165 mm; 15,35 × 8,46 × 6,49 in
