Canare L-2.5CHD dünnes 12G/3G-SDI-Installationskabel nach Maß

Dünnes, maßgefertigtes 75-Ohm-Koaxialkabel Canare L-2.5CHD Super Coax. Geeignet für 3G-SDI-/HD-SDI-Installationen und bei entsprechender Technik auch für 12G-SDI-Übertragungen bis zu einer Länge von ca. 43 m.

Canare L-2.5CHD – schlankes, maßgeschneidertes 12G/3G-SDI-Installationskabel

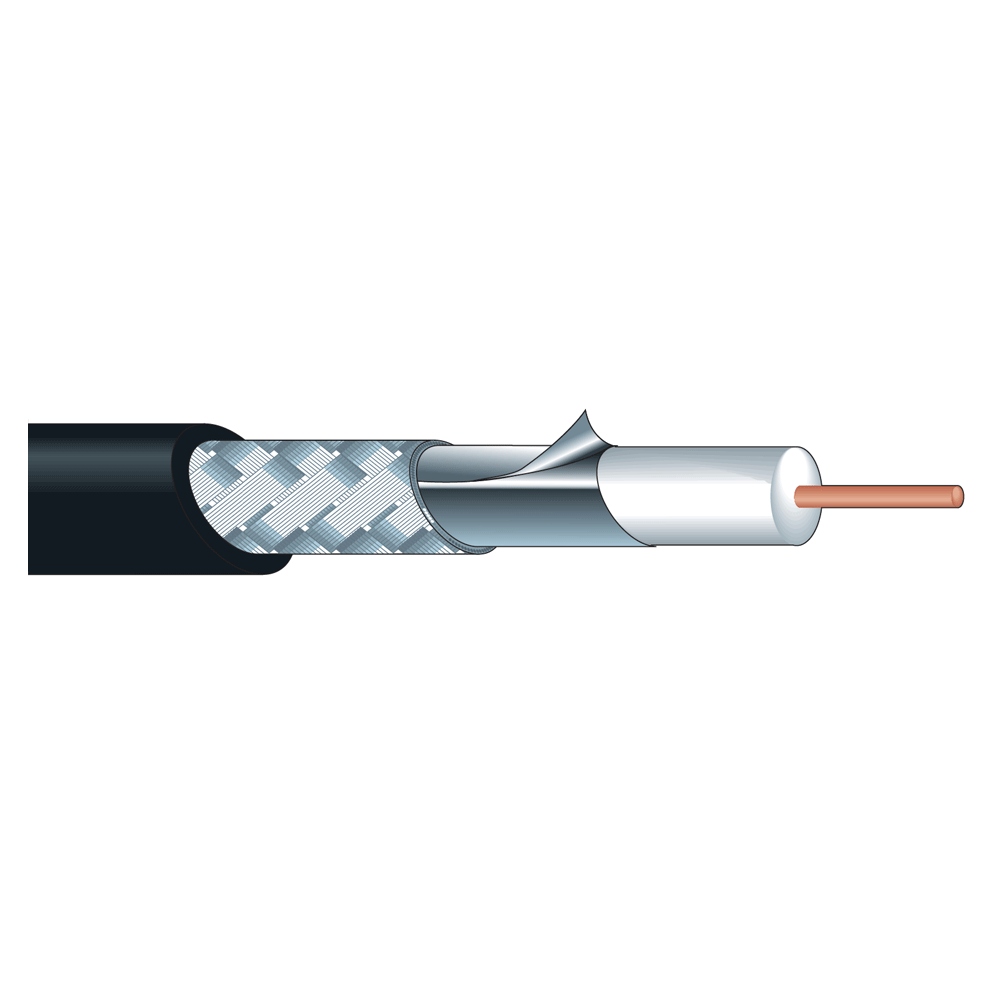

Canare L-2.5CHD ist ein dünnes 75-Ohm-Installationskoaxialkabel aus der Super-Coax-Serie, das für die Übertragung professioneller SDI-Videosignale entwickelt wurde. Dank seiner geringen Dämpfung, der PE-Schaumisolierung, des festen Mittelleiters und der Abschirmung aus einer Kombination aus Aluminiumfolie und dichtem verzinntem Kupfergeflecht eignet es sich besonders für feste 3G-SDI/HD-SDI-Installationen.

Canare bietet für das Kabel L-2.5CHD auch eine 12G-SDI-Lösung mit Micro-BNC-Steckern und einem Sweep-Test bis 12 GHz an. Die typische Übertragungsreichweite für 12G-SDI 4K-UHD beträgt laut Canare-Methodik ca. 43 m, bei 3G-SDI 1080p ca. 69 m. Die tatsächliche nutzbare Reichweite hängt immer auch von der jeweiligen Kamera, dem Konverter, dem Monitor, dem Router oder einem anderen Signalempfänger ab.

Das Kabel wird nach Maß entsprechend der gewählten Konfiguration gefertigt. Direkt beim Produkt wählen Sie die gewünschte Länge und die verfügbaren Stecker aus. Das fertige Kabel können Sie so für eine feste SDI-Verkabelung im Studio, in der Regie, im Technikraum, im Rack oder in einer Installationskonfiguration vorbereiten.

Hauptmerkmale

• dünnes 75-Ohm-Installationskoaxialkabel Canare L-2.5CHD,
• Canare Super Coax / Super Low Loss Coax-Serie,
• besonders geeignet für 3G-SDI/HD-SDI-Installationen,
• bei entsprechender Technik und Steckern auch für 12G-SDI einsetzbar,
• typische Reichweite 12G-SDI 4K-UHD ca. 43 m,
• typische Reichweite 3G-SDI 1080p ca. 69 m,
• Außendurchmesser des Kabels 4,2 mm,
• PE-Schaumisolierung und fester Mittelleiter,
• Aluminiumfolie und dichtes verzinntes Kupfergeflecht,
• Maßanfertigung nach gewählter Länge und Konfiguration.

Typische Anwendung

• Feste SDI-Installationen im Studio oder in der Regie,
• Verbindung von Kameras, Monitoren, Rekordern, Routern und Konvertern,
• Rack- und Technikverkabelung,
• HD-SDI- und 3G-SDI-Signalwege,
• kürzere 12G-SDI-Strecken bei geeigneter Technik und Steckverbindern,
• Installationen, bei denen ein dünnes, verlustarmes Koaxialkabel erforderlich ist.

Technische Parameter

Typische Übertragungsreichweite je nach Videoformat

Die angegebenen Übertragungsentfernungen sind typische Werte gemäß der Canare/SMPTE-Methodik und stellen keine automatische Garantie für die tatsächliche Entfernung in jeder Konfiguration dar. Das tatsächliche Ergebnis hängt von der verwendeten Technik, den Steckern, der Qualität der Anschlüsse und den Entzerrungsmöglichkeiten des Empfängers ab. Das Kabel ist in erster Linie für Festinstallationen vorgesehen; der Hersteller empfiehlt, wiederholtes Biegen und übermäßigen mechanischen Druck zu vermeiden.
