Canare L-3.3CUHD 12G-SDI Ultra-Coax-Kabel nach Maß

Spezielles 75-Ohm-Koaxialkabel Canare L-3.3CUHD für 12G-SDI / 4K-UHD gemäß SMPTE ST 2082-1. Es ermöglicht die Übertragung eines 12G-SDI-Signals über eine Entfernung von bis zu ca. 58 m, abhängig von der verwendeten Technik und der gesamten Signalstrecke.

Canare L-3.3CUHD 12G-SDI Ultra Coax-Kabel nach Maß

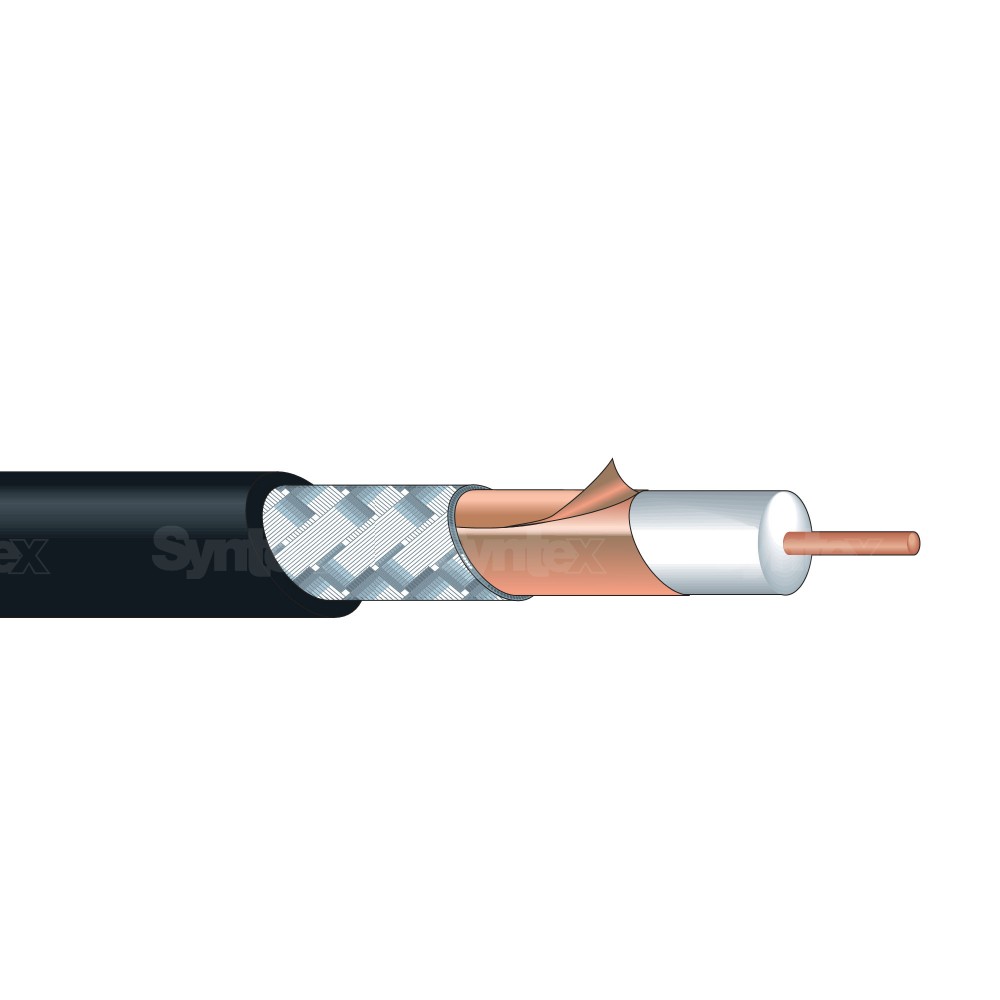

Das Canare L-3.3CUHD ist ein spezielles 75-Ohm-Koaxialkabel für professionelle 12G-SDI-/4K-UHD-Anwendungen gemäß der Spezifikation SMPTE ST 2082-1. Es ist für Situationen konzipiert, in denen ein 12G-SDI-Signal zuverlässig über größere Entfernungen als mit herkömmlichen, dünneren SDI-Kabeln übertragen werden muss, wobei gleichzeitig ein für den praktischen Einsatz in Produktion, Studio oder Installation angemessener Kabeldurchmesser beibehalten werden soll.

Für 12G-SDI beträgt die ungefähre maximale Übertragungsdistanz bis zu 58 m, abhängig von der verwendeten Technik, der Signalqualität, den Steckern und der gesamten Signalstrecke. Dank eines Durchmessers von 5,5 mm und eines Gewichts von 4,1 kg / 100 m kann das Kabel eine geeignete Wahl für 4K-UHD-Verbindungen sein, bei denen eine Kombination aus höherer Übertragungsreserve und dennoch relativ kompakter Bauweise erforderlich ist.

Das Kabel wird nach der gewählten Konfiguration maßgefertigt. Direkt beim Produkt wählen Sie die gewünschte Länge, die verfügbaren Stecker und die Farbe der Schutzkappen aus. So können Sie das fertige Kabel an eine bestimmte Kamera, einen Monitor, einen Konverter, eine Regie, ein Rack oder eine Festinstallation anpassen.

Hauptmerkmale

• spezielles 75-Ohm-Koaxialkabel Canare L-3.3CUHD,
• ausgelegt für 12G-SDI / 4K-UHD gemäß SMPTE ST 2082-1,
• ungefähre Übertragungsreichweite 12G-SDI bis zu 58 m,
• Außendurchmesser des Kabels 5,5 mm,
• Gewicht 4,1 kg / 100 m,
• Impedanz 75 Ohm,
• Kapazität 55 pF/m, d. h. 55 nF/km bei 1 kHz,
• Dämpfung 68,5 dB / 100 m bei 6 GHz,
• Maßanfertigung nach gewählter Länge und Bestückung.

Typische Anwendung

• 12G-SDI- und 4K-UHD-Videoverbindungen,
• Kameras, Monitore, Recorder und Konverter,
• Studio- und Regiebildketten,
• Rack-Verbindungen und technische Installationen,
• längere SDI-Strecken, bei denen eine höhere Reservekapazität für das 12G-SDI-Signal erforderlich ist.

Technische Parameter

Die angegebenen Werte basieren auf den verfügbaren Kabelparametern. Die Übertragungsreichweite bei 12G-SDI ist ein Richtwert und kann je nach verwendeter Technik, Steckverbindern, Signalqualität und der gesamten Verkabelung variieren.
