Canare L-4.5CHWS HD-SDI flexibles Kabel nach Maß

Flexibles, professionelles 75-Ohm-Koaxialkabel Canare L-4.5CHWS für SD/HD/3G-SDI und kürzere 12G-SDI-Verbindungen. Geeignet für längere HD- und 3G-SDI-Verbindungen, ca. bis zu 90 m für 3G-SDI / HD 1080p und bis zu 50 m für 12G-SDI / 4K-UHD.

Canare L-4.5CHWS HD-SDI flexibles Kabel nach Maß

Das Canare L-4.5CHWS ist ein flexibles und widerstandsfähiges 75-Ohm-Koaxialkabel für professionelle SD/HD/3G-SDI-Videoanwendungen und kürzere 12G-SDI-Strecken. Im Vergleich zu dünneren Kabeln bietet es eine robustere Konstruktion, geringere Verluste und eine größere Reserve für längere Kabelstrecken. Es eignet sich für Kamerasysteme, Regiebereiche, Monitoring, Studioverbindungen, mobile Produktionen sowie technische Installationen, bei denen Signalzuverlässigkeit und Widerstandsfähigkeit bei häufiger Handhabung wichtig sind.

Für 3G-SDI / HD 1080p beträgt die ungefähre maximale Übertragungsdistanz bis zu 90 m, je nach den Kabelparametern für das jeweilige Format. Für 12G-SDI / 4K-UHD gibt der Canare-Katalog eine ungefähre maximale Entfernung von bis zu 50 m an. In der Praxis kann die tatsächliche Zuverlässigkeit auch von der verwendeten Technik, der Signalqualität, den Steckern und der gesamten Verkabelung abhängen.

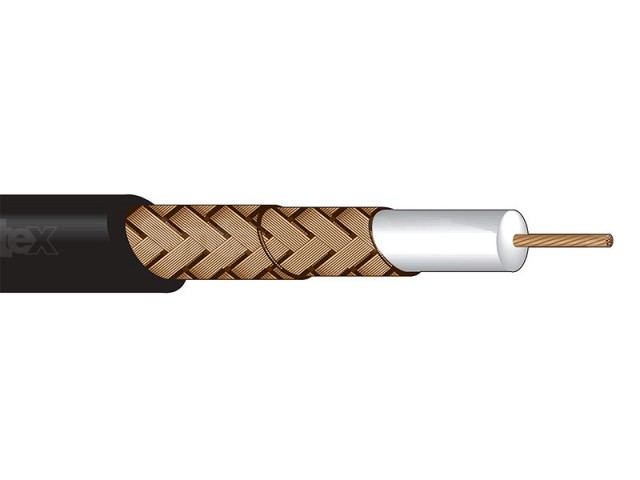

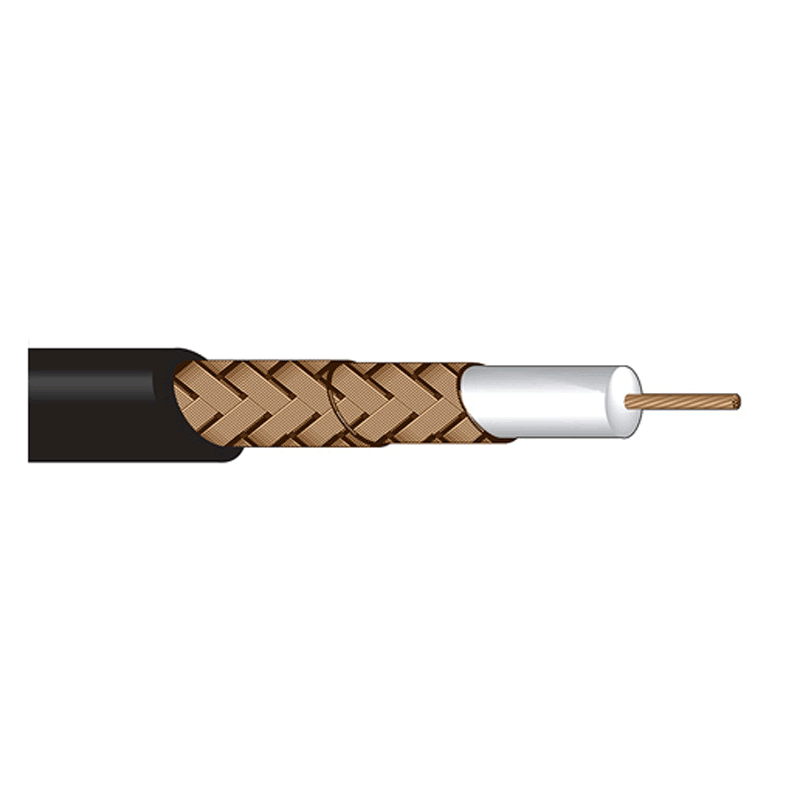

Das Kabel wird nach Maß entsprechend der gewählten Konfiguration gefertigt. Direkt beim Produkt wählen Sie die gewünschte Länge, die verfügbaren Stecker und die Farbe der Schutzkappen aus. Dank des geflochtenen zentralen Leiters, der doppelten, hochdichten Abschirmung und der starken Schaumisolierung eignet sich das Kabel auch für den mobilen Einsatz und wiederholtes Biegen.

Hauptmerkmale

• flexibles 75-Ohm-Koaxialkabel Canare L-4.5CHWS,
• Kabeldurchmesser 7,2 mm,
• geringe Dämpfung und robustere Konstruktion für längere SDI-Strecken,
• hohe Beständigkeit gegen wiederholtes Biegen,
• Strangförmiger Mittelleiter,
• doppelte, hochdichte Geflechtabschirmung,
• starke Schaumisolierung,
• geeignet für SD-SDI, HD-SDI, 3G-SDI und kürzere 12G-SDI-Strecken,
• Maßanfertigung nach gewählter Länge und Bestückung.

Typische Anwendung

• HD/SD-SDI-Video,
• 3G-SDI- und HD 1080p-Verbindungen,
• HDTV- und Studio-Videoketten,
• analoges PAL- und NTSC-Video,
• Satellitenanwendungen, TELCO- und Testgeräte,
• Kamerasysteme, Regie, Monitoring, mobile Produktionen und Installationen.

Unterstützte Standards

Das Kabel ist für den Einsatz gemäß den Spezifikationen SMPTE 259M, ITU-R BT.601, SMPTE 344M, SMPTE 292M und SMPTE 424M geeignet.

Technische Parameter

Maximale Übertragungsreichweite je nach Videoformat

Die angegebenen maximalen Längen sind Richtwerte und basieren auf den Kabelparametern für das jeweilige Übertragungsformat. In der Praxis kann die tatsächliche Zuverlässigkeit auch von der verwendeten Technik, den Steckverbindern, der Signalqualität und der gesamten Verkabelung abhängen.
