Canare L-5.5CUHD UHD 12G-SDI Ultra-Coax-Kabel nach Maß

Professionelles 75-Ohm-Koaxialkabel Canare L-5.5CUHD aus der Ultra Coax-Serie für 12G-SDI / 4K-UHD gemäß SMPTE ST 2082-1. Geeignet für längere 12G-SDI-Strecken, orientierungsgemäß bis zu 102 m, abhängig von der verwendeten Technik und der gesamten Signalstrecke.

Canare L-5.5CUHD UHD 12G-SDI Ultra Coax-Kabel nach Maß

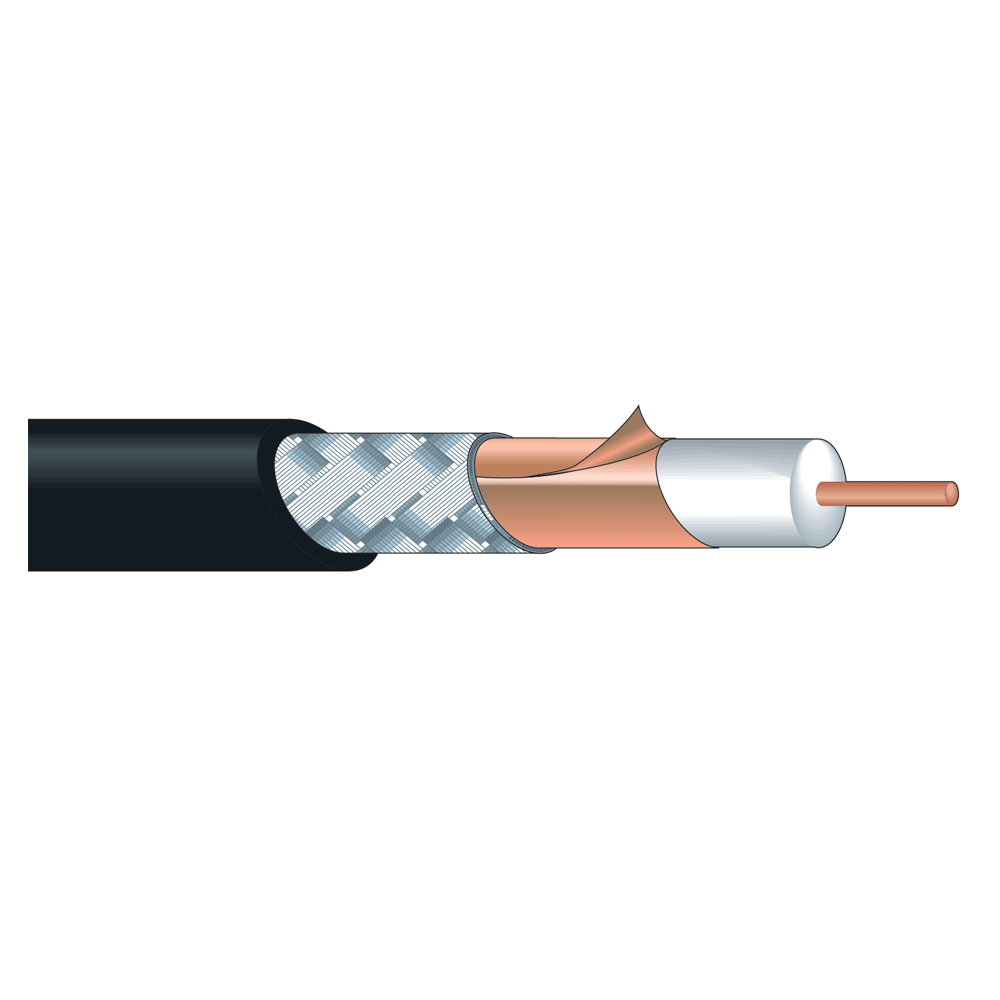

Das Canare L-5.5CUHD ist ein professionelles 75-Ohm-Digitalvideo-Koaxialkabel aus der Ultra Coax-Serie, das für anspruchsvolle 12G-SDI-/4K-UHD-Anwendungen gemäß der Spezifikation SMPTE ST 2082-1 entwickelt wurde. Im Vergleich zu dünneren 12G-SDI-Kabeln bietet es eine geringere Dämpfung, eine größere Übertragungsreserve und eignet sich für längere Kabelstrecken im Studio, in der Regie, bei Installationen oder zwischen professionellen Videogeräten.

Für 12G-SDI / 4K-UHD beträgt die ungefähre maximale Übertragungsdistanz laut den Katalogparametern von Canarebis zu 102 m. In der Praxis kann die tatsächliche Zuverlässigkeit von der verwendeten Technik, dem Empfänger, der Signalqualität, den Steckern und der gesamten Signalstrecke abhängen.

Das Kabel wird nach der gewählten Konfiguration maßgefertigt. Direkt beim Produkt wählen Sie die gewünschte Länge, die verfügbaren Stecker und die Farbe der Schutzkappen aus. Dank eines Durchmessers von 7,7 mm und geringer Dämpfung ist das L-5.5CUHD die richtige Wahl, wenn eine stabile 12G-SDI-Übertragung über größere Entfernungen Priorität hat.

Hauptmerkmale

• Professionelles 75-Ohm-Koaxialkabel Canare L-5.5CUHD,
• Ultra Coax-Serie, speziell für 12G-SDI entwickelt,
• geeignet für 12G-SDI / 4K-UHD gemäß SMPTE ST 2082-1,
• ungefähre Übertragungsreichweite für 12G-SDI bis zu 102 m,
• Außendurchmesser des Kabels 7,7 mm,
• Gewicht 7,1 kg / 100 m,
• Impedanz 75 Ohm,
• Kapazität 52 pF/m,
• Dämpfung 39,5 dB / 100 m bei 6 GHz,
• Maßanfertigung nach gewählter Länge und Bestückung.

Typische Anwendung

• 12G-SDI- und 4K-UHD-Videoverbindungen,
• längere SDI-Strecken im Studio, in der Regie oder bei Installationen,
• Verbindung von Kameras, Monitoren, Rekordern, Konvertern und Routern,
• Rack-Verbindungen und feste technische Installationen,
• HDTV, 3G-SDI, HD/SD-SDI, PAL- und NTSC-Analogvideo,
• Satellitenanwendungen, TELCO und Testgeräte.

Unterstützte Standards

Das Kabel ist für den Einsatz gemäß den Spezifikationen SMPTE ST 2082-1, SMPTE ST 424M, SMPTE ST 292M, SMPTE ST 344M und SMPTE 259M geeignet.

Technische Daten

Maximale Übertragungsreichweite je nach Videoformat

Die angegebenen maximalen Längen sind Richtwerte und basieren auf den Kabelparametern für das jeweilige Übertragungsformat. Es handelt sich nicht um eine garantierte tatsächliche Entfernung; in der Praxis hängt dies auch von der verwendeten Technik, dem Empfänger, den Steckverbindern, der Signalqualität und der gesamten Verkabelung ab.
