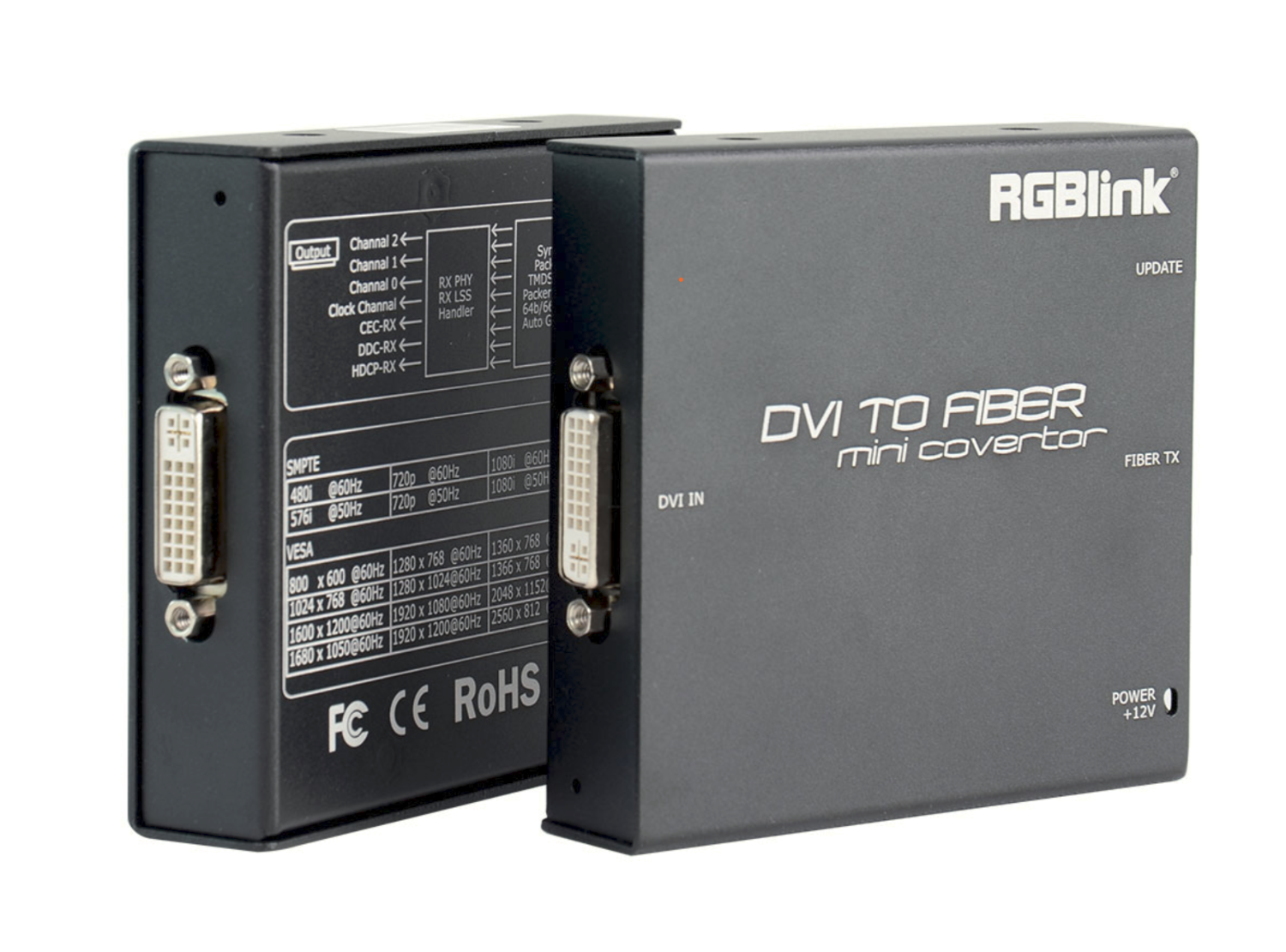

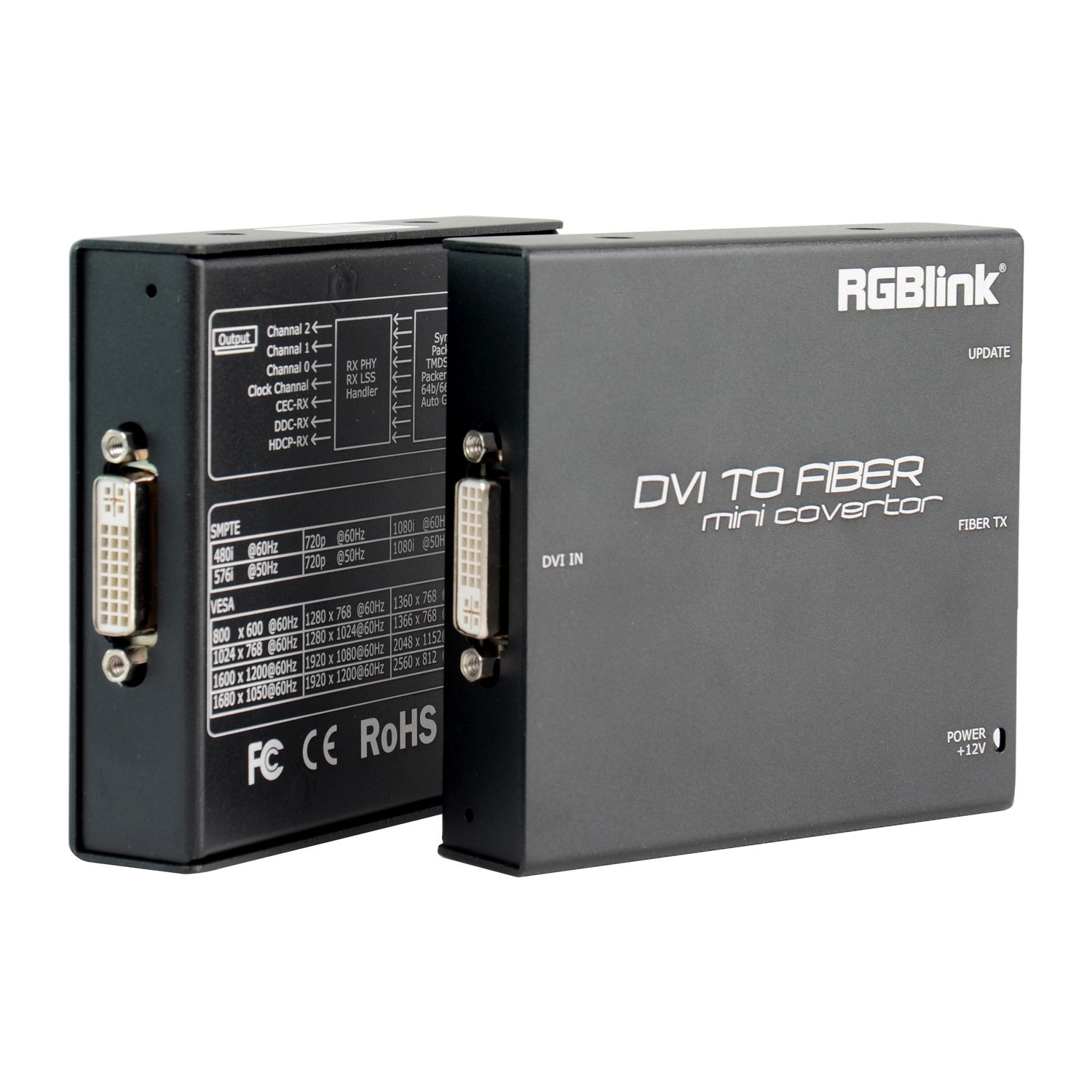

RGBlink MSP 214 TX

Der RGBlink MSP 214 TX ist ein DVI-Glasfaser-Videosender mit hoher Bandbreite, der für die Signalverlängerung über große Entfernungen von bis zu 10 km ausgelegt ist. Er unterstützt DVI 1.0 und HDMI 1.3/1.4 (über Adapter) und ermöglicht eine stabile, verlustarme Videoübertragung über Singlemode- oder Multimode-Glasfaserkabel für professionelle AV- und Broadcast-Anwendungen.

Der MSP 214 TX ist die Sendehälfte des Glasfaser-Extenders MSP 214: Er wandelt das Bild einer DVI-Quelle in Licht um und schickt es über Glasfaser bis zu 10 km weit. Am anderen Ende wandelt der separat erhältliche Empfänger MSP 214 RX es wieder in DVI um.

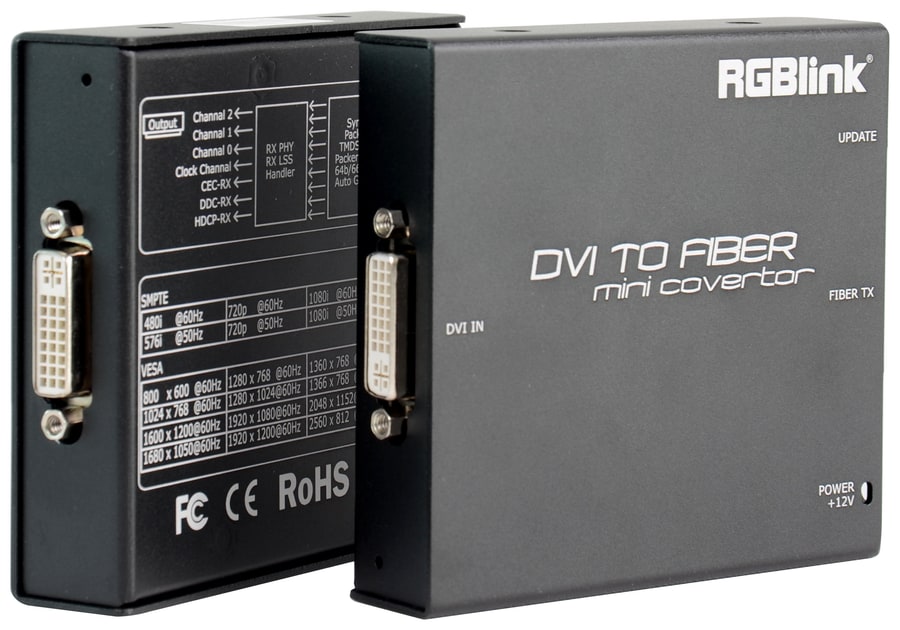

Sender DVI auf Glasfaser

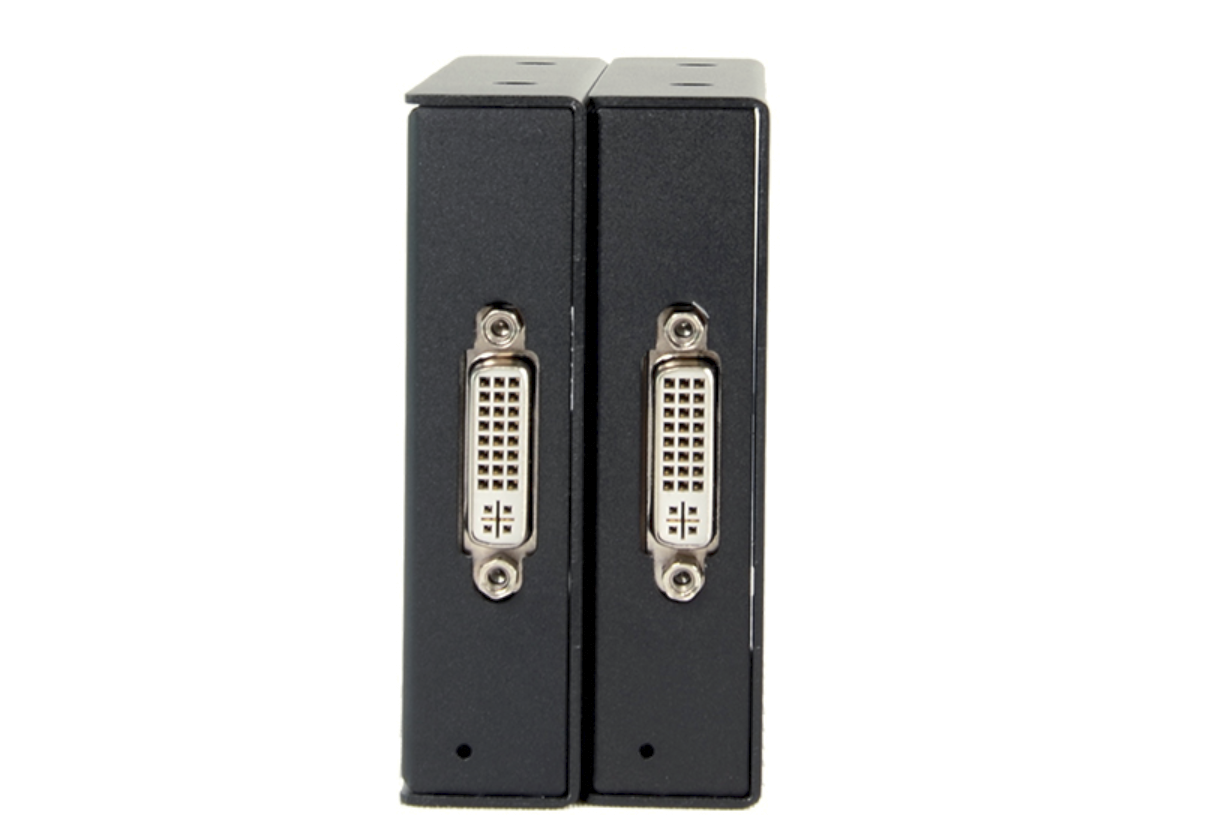

An den DVI-I-Anschluss kommt ein Computer, Player oder eine andere DVI-Quelle; eine HDMI-1.3/1.4-Quelle über einen Adapter. Der Sender überträgt VESA-Auflösungen bis 2560 × 816 und 1920 × 1200 bei 60 Hz, 3840 × 2160 bei 30 Hz und SMPTE-Formate bis 1080p60. Eine LED zeigt das Signal an, die Stromversorgung übernimmt ein 12-V-Netzteil.

Glasfaser bis 10 km

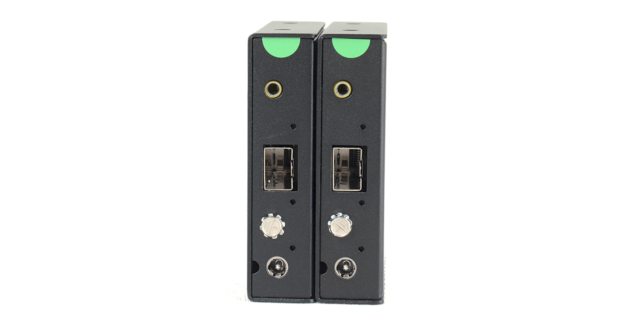

Die optische Schnittstelle ist ein SFP+-Steckplatz mit LC-Anschluss für Duplex-Faser. Mit einem Singlemode-Modul 1310 nm überträgt er das Signal mit 10 Gb/s bis zu 10 km, mit einem Multimode-Modul 1270 nm bis 300 m; die Module sind im laufenden Betrieb tauschbar. Der UART-Anschluss dient dem Firmware-Update, eine Erdungsklemme schützt vor statischer Aufladung.

Weitere Informationen

Der RGBlink MSP 214 TX ist Teil eines robusten Glasfaser-DVI-Übertragungssystems, das für die Übertragung hochauflösender Videosignale über große Entfernungen entwickelt wurde. Mit einer maximalen Übertragungsbandbreite von 10 Gbit/s unterstützt der MSP 214 TX eine Vielzahl von SMPTE- und VESA-Auflösungen, darunter WUXGA (1920×1200@60), 2048×1152@60, Ultra-Wide 2560×816@60 und bis zu 4K 3840×2160@30.

Ausgestattet mit DVI-I 25+1-Pin-Anschlüssen und einer optischen SFP-Schnittstelle unterstützt der MSP 214 TX sowohl Singlemode- als auch Multimode-Twin-Core-Glasfaser über LC-Anschlüsse. Singlemode-Glasfaser ermöglicht Übertragungsentfernungen von bis zu 10 km, während Multimode-Glasfaser Entfernungen von bis zu 300 m unterstützt. HDMI 1.3/1.4-Signale werden über einen externen Adapter unterstützt, wodurch das Gerät flexibel für verschiedene Quellgeräte einsetzbar ist.

Der MSP 214 TX wurde für professionelle AV-Installationen, Broadcast-Umgebungen, Kontrollräume, Digital Signage und große Veranstaltungsorte entwickelt und bietet Hot-Plug-fähige SFP-Module, einen kompakten Formfaktor und zuverlässige optische Leistung. Dank seiner verlustarmen Glasfaserübertragung mit hoher Bandbreite eignet er sich ideal für Anwendungen, bei denen Kupferkabel unpraktisch oder unzuverlässig sind.

Wichtigste Merkmale:

• Glasfaser-DVI-Videoübertragung bis zu 10 km
• Unterstützt DVI 1.0 und HDMI 1.3 / 1.4 (über Adapter)
• Maximale Videobandbreite von 10 Gbit/s
• Unterstützt Auflösungen bis zu 3840×2160 @30
• DVI-I 25+1-Pin-Videoschnittstelle
• SFP-Glasfaserschnittstelle mit Hot-Plug-Unterstützung
• Kompatibel mit Singlemode- und Multimode-Twin-Core-Glasfaser
• Verlustarme, hochstabile optische Signalübertragung
• Kompaktes und leichtes Design
