Roland V-40HD

Das V-40HD verarbeitet echte Multiformat-Videos, d.h. es ist nicht notwendig, die Eingangsquellen an die Ausgangsauflösung anzupassen. Jeder Eingang verfügt über einen eigenen Scaler in Broadcast-Qualität, der jede Quelle individuell skaliert, um sie an die gewählte Ausgangsauflösung anzupassen.

Das Roland V-40HD verfügt über zwölf Eingänge auf vier Kanälen plus einem (Hintergrund) und fünf Ausgangsanschlüsse mit unabhängigen Scalern an den Ein- und Ausgängen, an die Sie HDMI/DVI-, RGB-, Komponenten- und Composite-Quellen anschließen können. Er unterstützt Eingangs-/Ausgangsauflösungen bis zu 1080/60p oder 1920x1200. Der V-40HD ist HDCP-kompatibel, so dass Sie kopiergeschützte Spiele und Blu-ray-Inhalte mit anderen Computer- und Kameraquellen mischen können. Er verfügt über einen Multi-Viewer-Ausgang, der eine bequeme Überwachungslösung bietet, wenn er an einen HDMI-Monitor angeschlossen ist.

Das V-40HD ist mit vier Eingangssystemen (Inputs 1 - 4) ausgestattet. Jedes dieser Systeme verfügt über drei Arten von Eingangsanschlüssen - HDMI, RGB/Component und Composite - an die Sie insgesamt zwölf Videogeräte anschließen können. Für die Ausgabe bietet das V-40HD drei Systeme: Ausgang (HDMI, RGB/Component, Composite), Ausgang 2 (HDMI, RGB/Component) und Vorschau (HDMI).

Unterstützt 1080p Videosignale - die doppelte Rate von konventionellem HD und verwendet 4:4:4/10-bit interne Signalverarbeitung. Dadurch wird die Lebendigkeit von hochrealistischen, detailreichen Kamera- und Computerquellen gewährleistet.
*Die Ausgangssignalverarbeitung ist 4:2:2/8-bit.

Das V-40HD verfügt über einen HDCP-Modus, mit dem Sie kommerzielles digitales Video von Quellen wie Blu-ray Discs oder Spielkonsolen, die mit der HDCP-Technologie zur Verwaltung digitaler Urheberrechte kodiert sind, eingeben und umschalten können. Dies ermöglicht Ihnen die Produktion von Videos mit uneingeschränkter Freiheit - zum Beispiel das Compositing eines Videofeeds von einer Blu-ray Disc oder einem Tablet-Computer vor dem Hintergrund einer Live-Kamera. Die Ausgabe an ein Display kann über HDMI erfolgen.
*Die kommerzielle Nutzung von Inhalten erfordert die Erlaubnis des Urheberrechtsinhabers.
*Im HDCP-Modus kann nur der DVI-D/HDMI-Ausgang verwendet werden. Die Verwendung des Component- und Composite-Ausgangs ist nicht möglich.
*Der an den DVI-D/HDMI-Ausgang angeschlossene Bildschirm oder Projektor muss HDCP unterstützen.

Das V-40HD kann Hintergrundmusik, Erzählungen oder andere analoge Tonquellen einspeisen, Video und Audio mischen und synchronisieren und dann das Ergebnis über HDMI ausgeben.

Eingang

SCALING Zoom und Anpassung - Das V-40HD ist mit Scalern ausgestattet, mit denen Sie für jede Eingangsquelle unabhängige Einstellungen vornehmen können. Damit können Sie Eingangsquellen mit unterschiedlichen Auflösungen nehmen und an jede Größe anpassen.

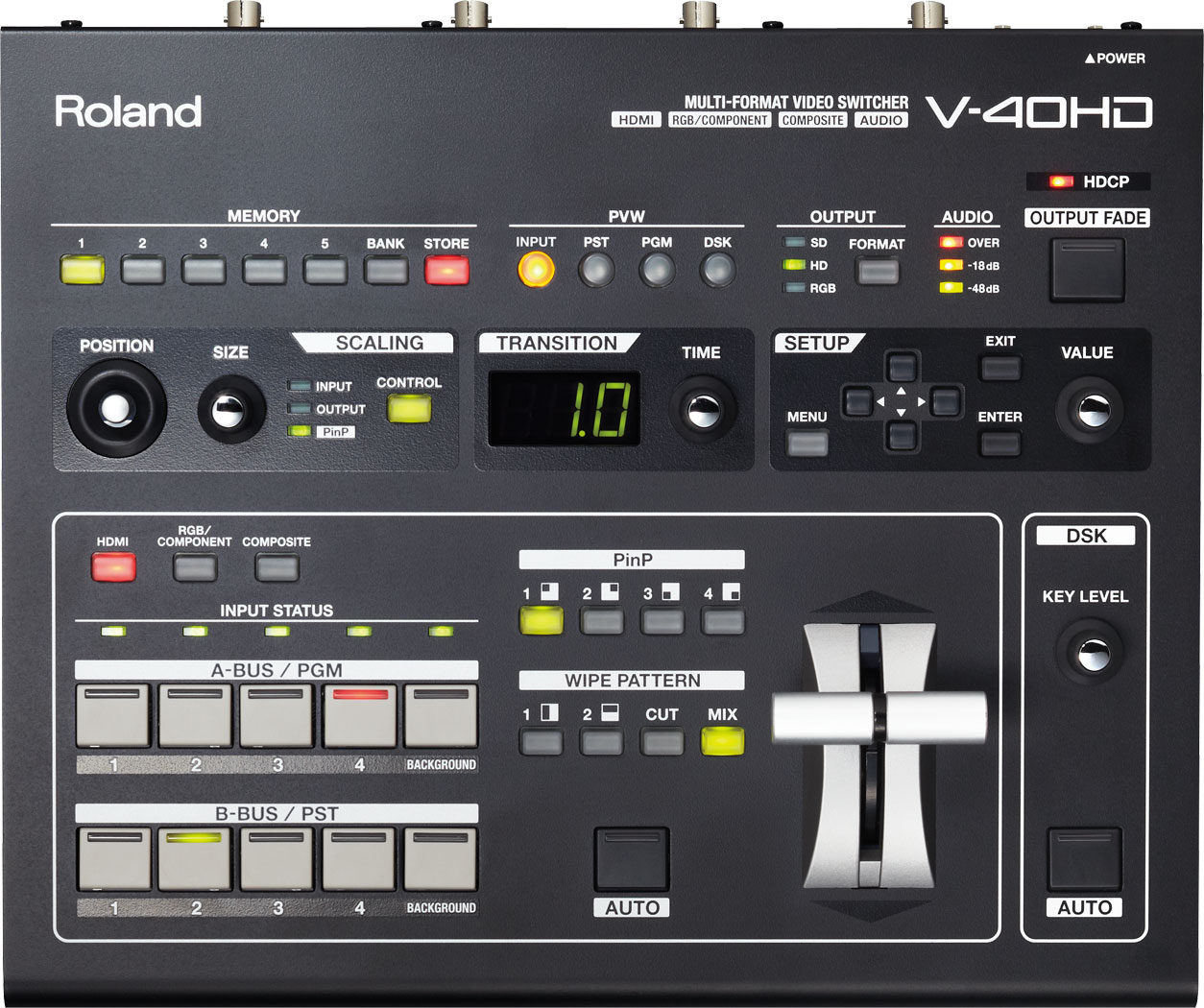

INPUT Selectors - Wählen Sie zwischen HDMI, RGB/Component und Composite als Anschluss für jeden Eingang. Mit nur einer Berührung können Sie auf die Videoquelle von jedem der drei Geräte zugreifen, die an die jeweiligen Eingänge angeschlossen sind.

INPUT-Anschlüsse 1 - 4 - Unterstützung für drei Formate pro Eingang. [HDMI] Bis zu WUXGA, 1080p [RGB/Komponente] Bis zu WUXGA, 1080p [Composite] 480i oder 576i HDMI-Eingänge unterstützen ein eingebettetes Audiosignal.

AUDIO INPUT Mischen Sie analoges Audio in HDMI Video - Das V-40HD ist mit Eingängen für analoge Audiogeräte ausgestattet. Dies ermöglicht es Ihnen, analoges Audio in den HDMI Videoausgang einzubetten.

Ausgang

OUTPUT Selectors - Drei Arten von Ausgangsformaten stehen zur Auswahl. Wählen Sie SD, HD oder RGB einfach durch Drücken einer Taste.

PVW (Vorschau)-Wahlschalter - Wählt die auf einem Vorschaumonitor angezeigte Ansicht aus. Wählen Sie einen vierfach geteilten Bildschirm, PST, PGM oder DSK zur Anzeige. *Die Auflösung und Bildwiederholfrequenz der Monitorausgabe ist auf 1920 x 1080/60 Hz (progressiv) festgelegt. *Verwenden Sie einen HDMI-Monitor, der HDCP und 60p-Signale unterstützt. *Wenn INPUT ausgewählt ist (Vierfachteilung), werden die Quellen mit einer reduzierten Bildrate angezeigt.

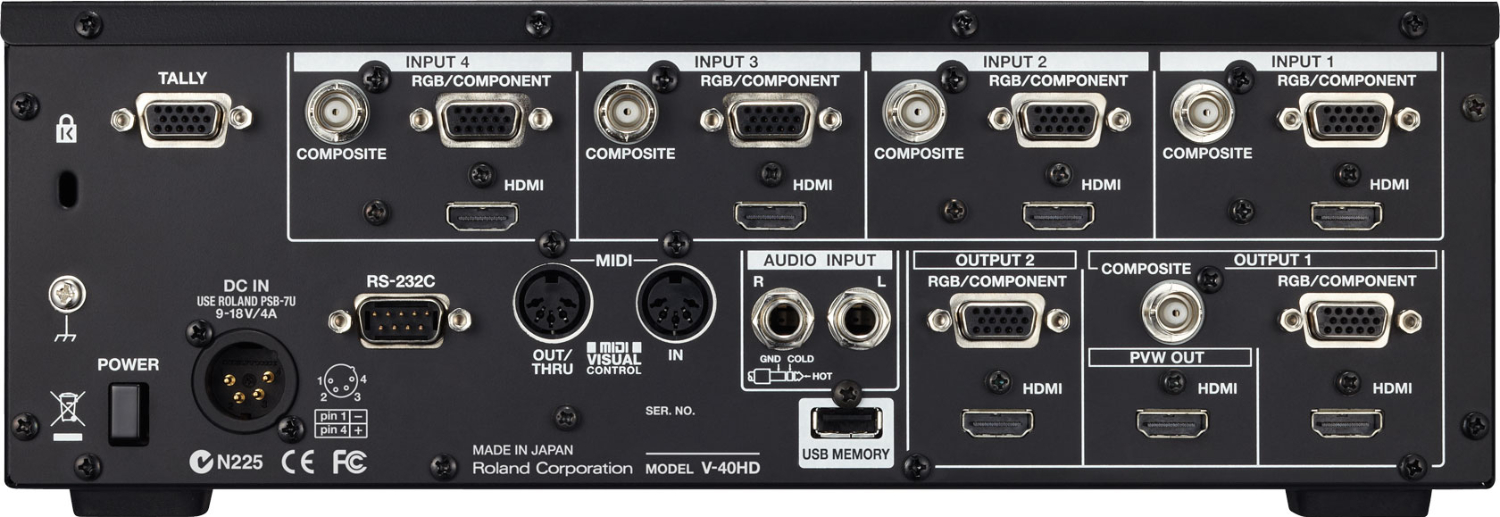

Ausgangsanschlüsse - Schließen Sie Monitore, Projektoren oder Aufnahmegeräte an. [HDMI] Bis zu WUXGA, 1080p [RGB/Komponente] Bis zu WUXGA, 1080p [Composite] 480i oder 576i *Im HDCP-Modus werden keine Videosignale über die RGB/Komponente- und Composite-Anschlüsse ausgegeben.

Effekte

DSK - ( Downstream Keyer) Fügt Logos und Text in das Ausgangsvideo ein. Sie können Logos und Text in das zusammengesetzte und umgeschaltete Video einblenden. Szenenübergänge unter Logos oder Text, die angezeigt bleiben, sind möglich. - P in P Zwei Bilder können zu einem Videobild kombiniert werden. Sie können eine von vier Positionen für einen Einblendungsbildschirm wählen: oben links, unten links, oben rechts oder unten rechts. Sie können auch die Größe des Einblendbildes frei einstellen.

WIPE PATTERN - Einfache Auswahl von Videoübergangseffekten.

VIDEO FADER - Schalten Sie die Quellen in der gewünschten Geschwindigkeit um. Mit dem Video-Fader (T-Bar ) können Sie Szenenübergänge, Ein- und Ausblendungen manuell in genau der gewünschten Geschwindigkeit vornehmen.

Funktionen

MEMORY Speichern der Bedienfeldeinstellungen - Sie können die Einstellungen des V-40HD im internen Speicher ablegen. Jede der fünf Speicherbänke kann fünf Sätze von Einstellungen aufnehmen, so dass Sie insgesamt 25 Konfigurationen speichern können.

Steuerschnittstelle

Das V-40HD kann über ein beliebiges MIDI-Gerät gesteuert werden - Ein digitaler Roland Audio-Mixer wie der M-200i V-Mixer kann mit dem V-40HD für Audio-follows-Video Anwendungen verbunden werden. Verbinden Sie ein weiteres V-40HD für mehr Eingänge.

Benutzen Sie RS-232C für eine integrierte Fernbedienung - Es ist möglich, einen Computer, ein Wandpanel oder ein anderes Fernbedienungsgerät anzuschliessen und damit Schaltvorgänge, Effekte und andere Operationen zu steuern.

USB PORT zum Speichern des internen Speichers - Hier können Sie ein USB-Flash-Laufwerk anschließen und den internen Speicher darauf speichern.

Das V-40HD verfügt auch über einen Audio-Eingangsbus mit Lautstärke- und Verzögerungseinstellungen, der es Ihnen ermöglicht, Audio in das HDMI-Ausgangssignal einzubetten, was besonders für Streaming- und Aufnahmeanwendungen nützlich ist.

Die Multi-Zoom Funktion kann aktiviert werden, wenn eine Eingangsquelle intern mit bis zu drei weiteren Eingängen geteilt wird - quasi eine Verkettung von Eingängen. Der Skalierer für jeden Eingang kann in jede beliebige Position im Videobild zoomen, so dass der Eindruck entsteht, dass zusätzliche Kameras angeschlossen sind - es entsteht eine virtuelle Multi-Kamera-Umgebung. Zu den zusätzlichen Effekten gehören ein Downstream-Keyer (DSK), Picture-in-Picture und mehrere Übergänge.

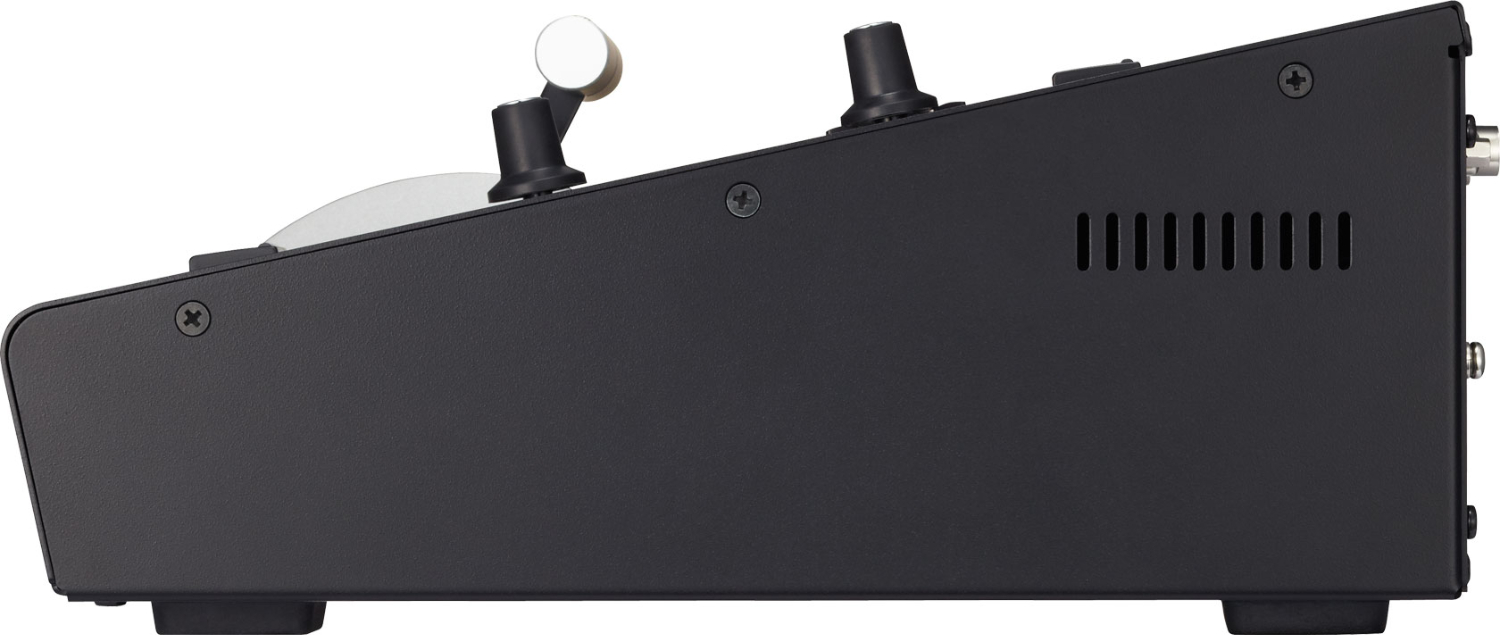

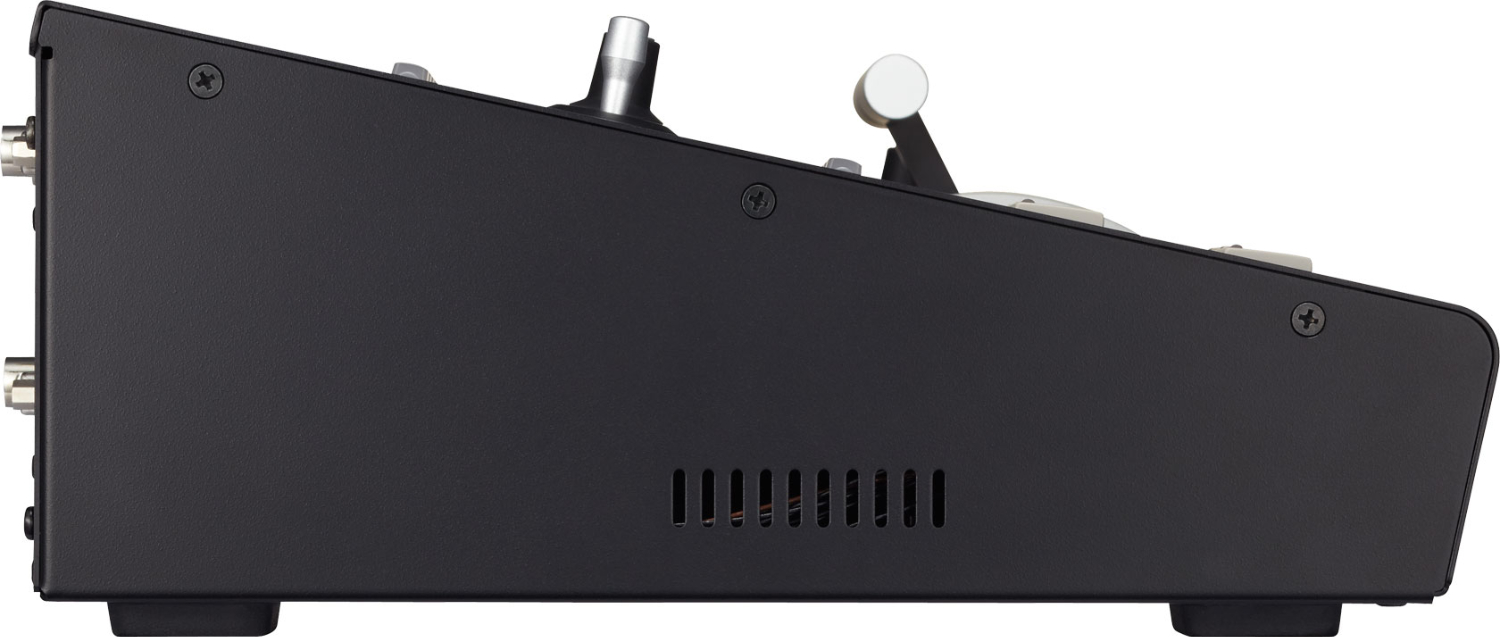

Das Gerät ist geräuschlos, da es über ein einzigartiges und effizientes Wärmestrahlungsdesign verfügt, das den Einsatz eines Lüfters überflüssig macht. Sowohl MIDI als auch RS-232 werden unterstützt und ermöglichen die Steuerung und Integration mit verschiedenen Geräten, wie z.B. einem V-Mixer für Audio-follows-Video-Anwendungen oder die Fernsteuerung über ein Wandpanel.

Das V-40HD unterstützt eine Vielzahl von Systemdesigns und kreativen Produktionsoptionen. Der erschwingliche Preis und die leistungsstarken Funktionen des V-40HD ermöglichen Kunden, die in einen HD-Workflow einsteigen möchten. Der V-40HD Video Mixer stärkt Rolands Multiformat Video Mixer Line-Up und ist so positioniert, dass er eine Vielzahl von Anforderungen der Videoproduktion für Live-Events, Unternehmen, Bildungseinrichtungen und Kirchengemeinden mit HDMI- und Computer-Quellen erfüllt.
