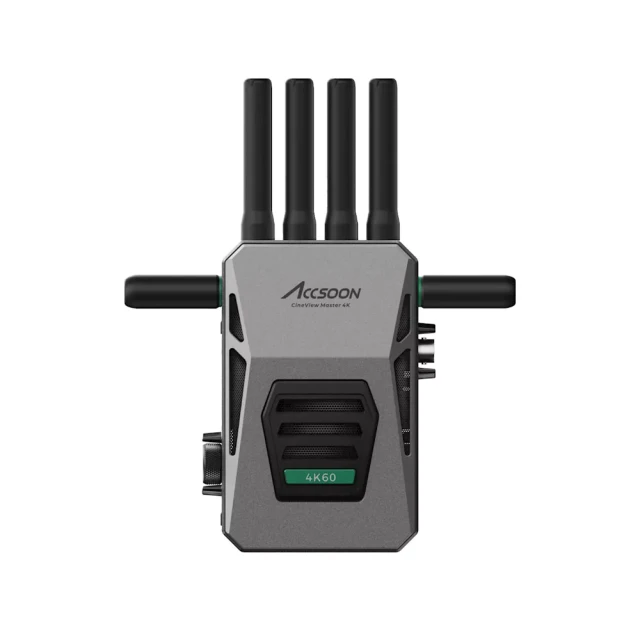

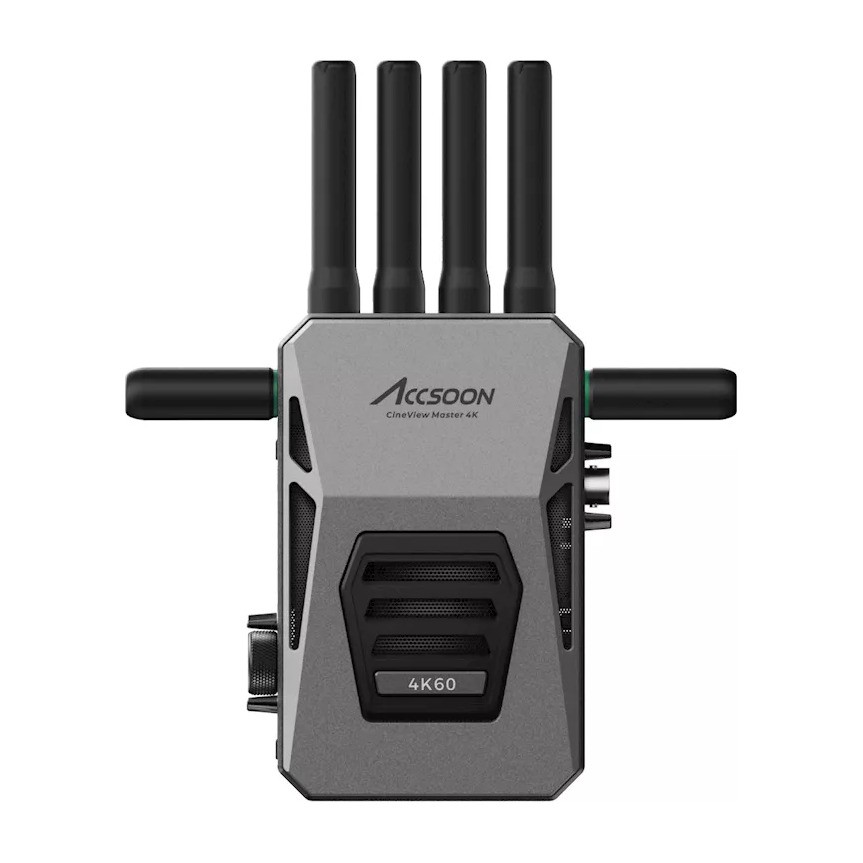

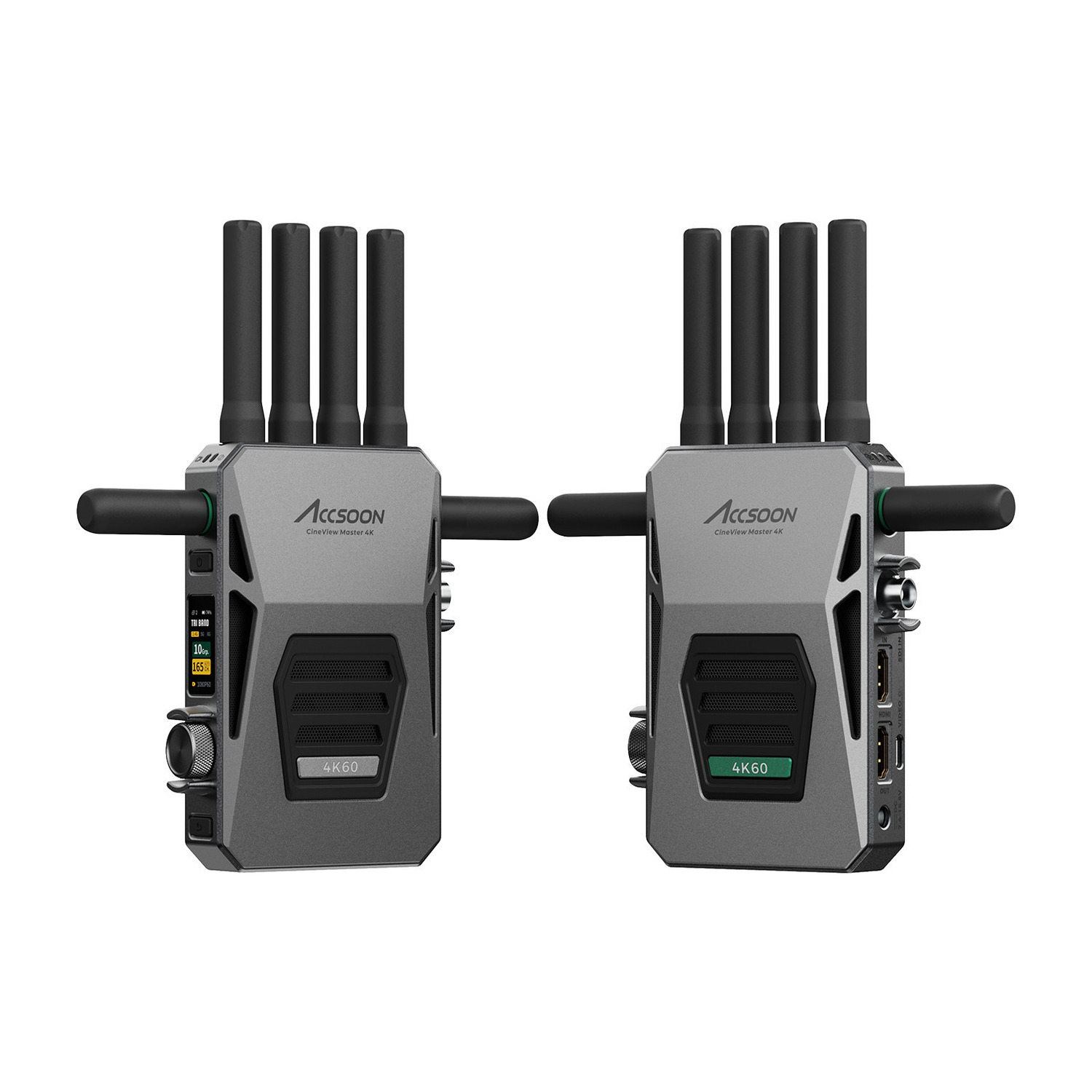

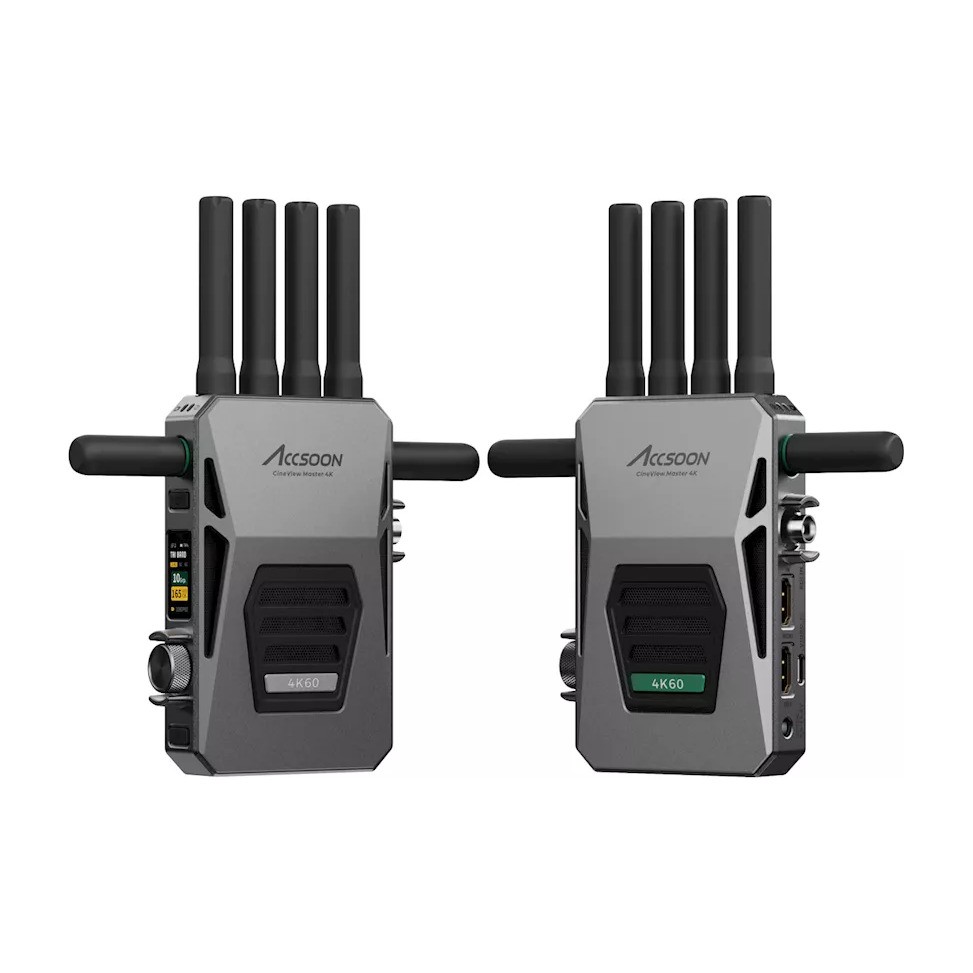

Accsoon CineView Master 4K

Accsoon CineView Master 4K 1TX + 1RX. Set bestehend aus einem Sender und einem Empfänger für die drahtlose UHD-Vorschau über HDMI und Full HD über SDI. Das System nutzt RTMS 4.0 und eine parallele Übertragung auf 2,4/5/6 GHz für den Regisseur, den Fokussierer oder einen entfernten Überwachungsarbeitsplatz. Es unterstützt UHD 3840 × 2160 bis zu 60p, H.264/H.265,…

Weitere Informationen

919 € inkl. MwSt. 772.27 € ohne MwSt.
-+
Verfügbarkeit
auf Anfrage

Alles Zubehör anzeigen

Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Accsoon CineView Master 4K 1TX + 1RX. Set bestehend aus einem Sender und einem Empfänger für die drahtlose UHD-Vorschau über HDMI und Full HD über SDI. Das System nutzt RTMS 4.0 und eine parallele Übertragung auf 2,4/5/6 GHz für den Regisseur, den Fokussierer oder einen entfernten Überwachungsarbeitsplatz. Es unterstützt UHD 3840 × 2160 bis zu 60p, H.264/H.265, vier drahtlose Vorschaubilder am Sender sowie ein iPhone/iPad per Kabel und eine Latenz von unter 25 ms bei 1080p60 bzw. unter 35 ms bei 4K60 im Modus mit niedriger Datenrate ohne Kameraverzögerung. Jede Einheit verfügt über sechs Antennen, ein 1,05-Zoll-Farb-LCD, ein Aluminiumgehäuse und wird über NP-F oder DC 7,4–16,8 V mit Strom versorgt. Die vom Hersteller angegebene Reichweite von 2,5 km gilt für 1080p60 mit niedriger Datenrate unter FCC-Bedingungen bei direkter Sichtverbindung ohne Störungen; der zulässige Betrieb und die tatsächliche Reichweite hängen vom Standort ab. Akkus, Netzteile und Monitore sind separat zu erwerben.

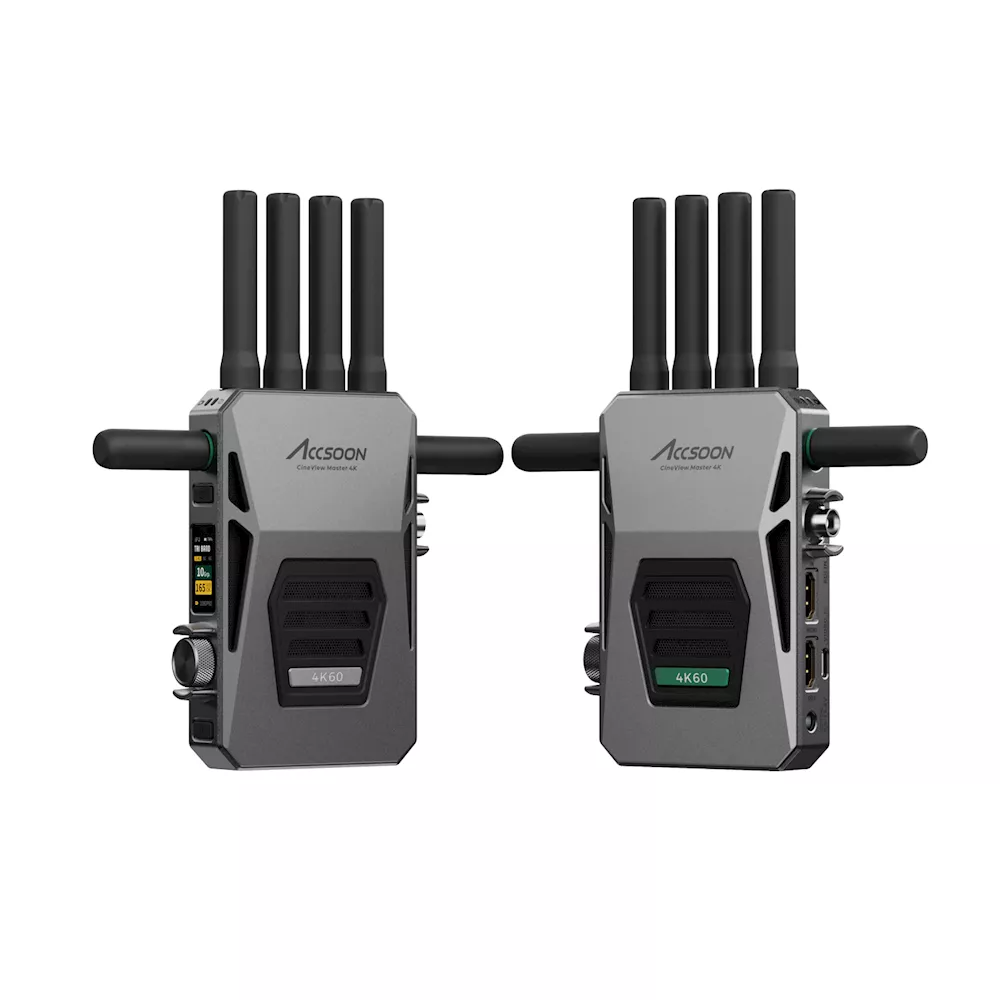

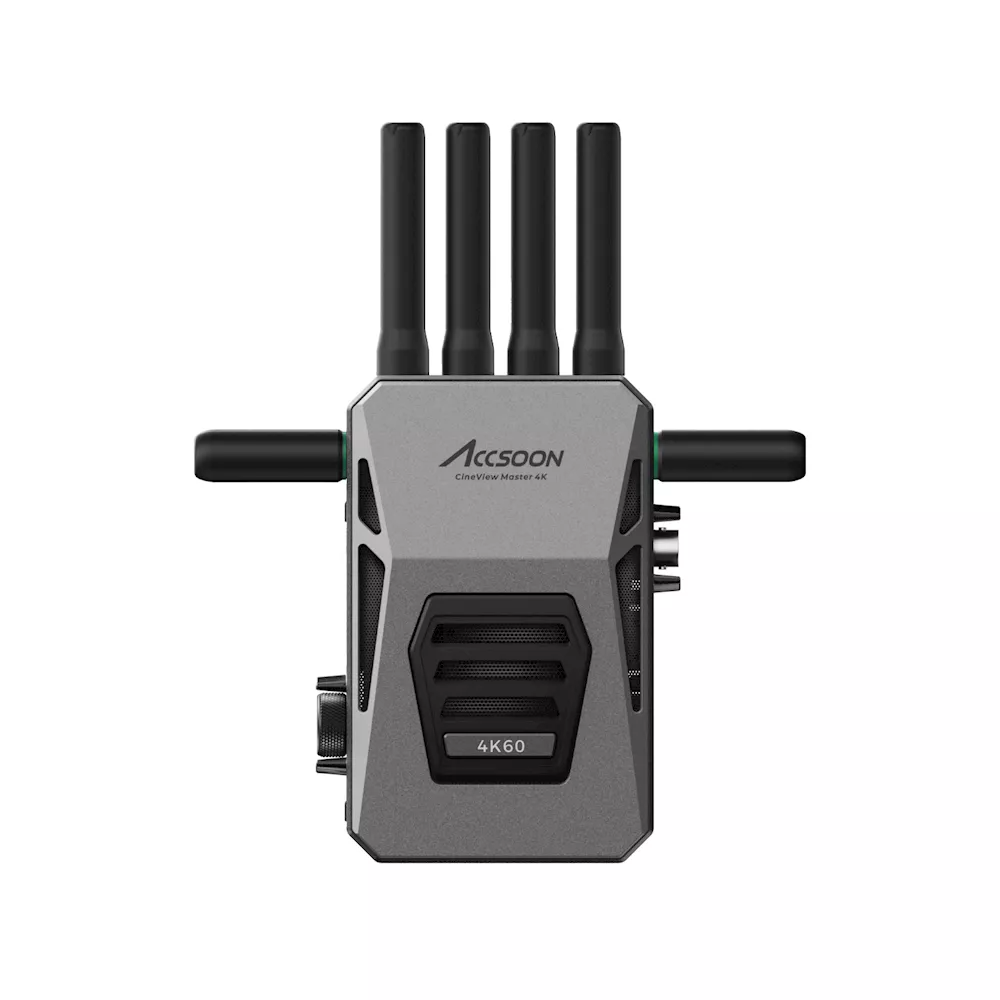

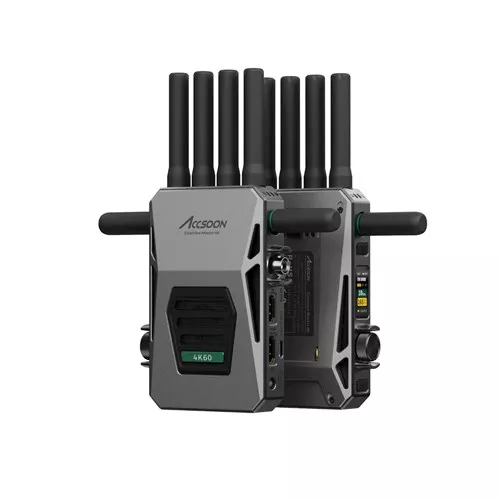

ACCSOON CINEVIEW MASTER 4K · 1TX + 1RX

4K-Bild für Ihr Team

Set bestehend aus einem Sender und einem Empfänger für drahtlose UHD-Vorschau über HDMI und Full HD über SDI.

UHD 4K602.4 / 5 / 6 GHzHDMI + SDI
Accsoon CineView Master 4K 1TX + 1RX
Vzdálený náhled pro štáb · Accsoon CineView Master 4K

Fernvorschau für das Filmteam

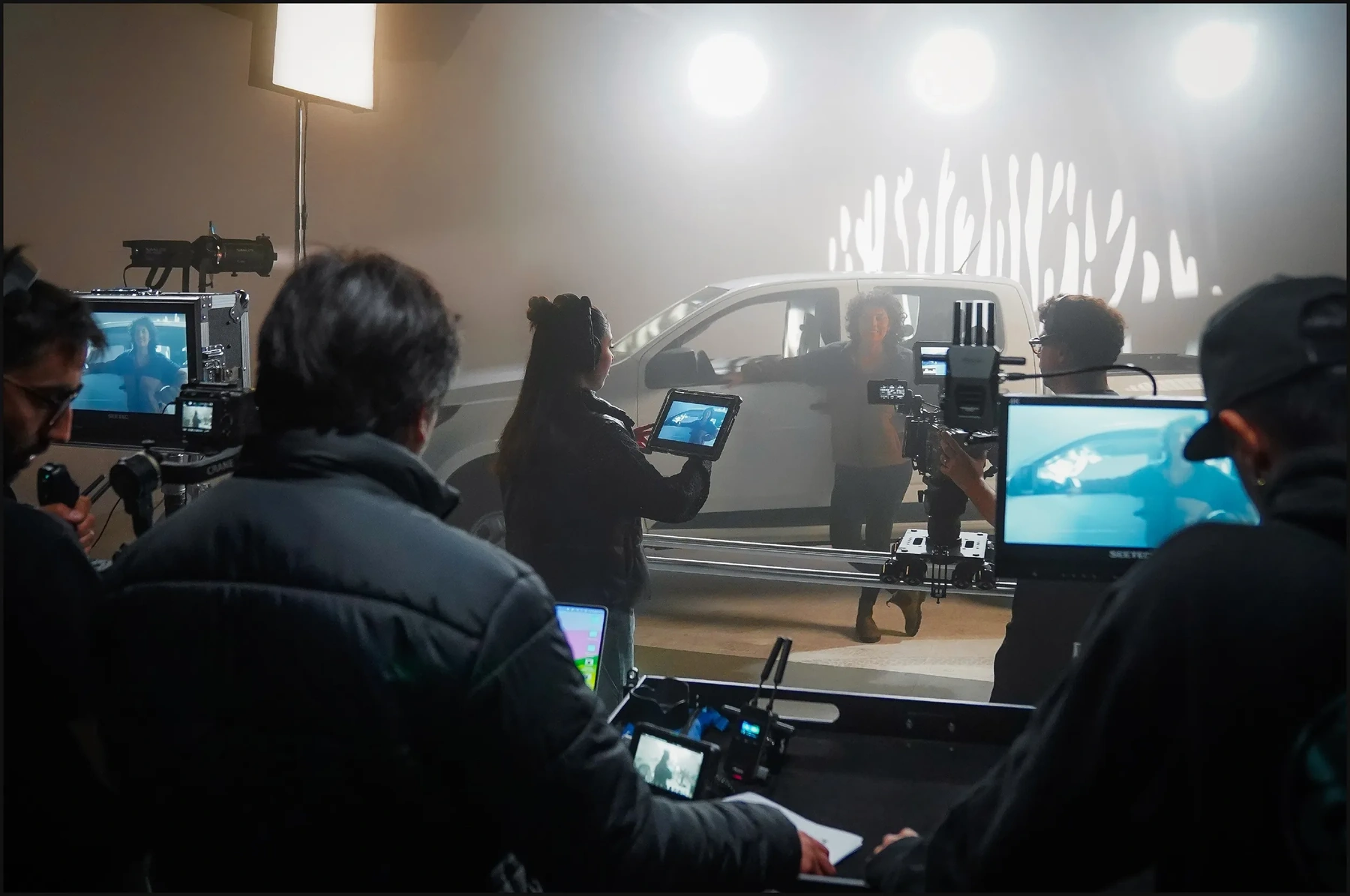

Das Herstellerfoto zeigt den Master 4K bei Dreharbeiten. UHD mit bis zu 60p hilft dem Regisseur oder dem Fokusassistenten, Details zu beurteilen, ohne dass ein langes Bildkabel über das Set verlegt werden muss. Die abgebildeten Kameras, Monitore und Akkus sind separat erhältlich.

Drei Frequenzbänder, parallele Übertragungen

RTMS 4.0 koordiniert die Übertragung in den Frequenzbändern 2,4, 5 und 6 GHz mit DFS. Ein 8K-fähiger Prozessor steuert die parallelen Streams; das eigentliche Bild bleibt UHD 4K60. Montieren Sie die sechs Antennen korrekt am Gerät: vier lange für 2,4/5 GHz und zwei kurze für 6 GHz.

Tři pásma, souběžné přenosy · Accsoon CineView Master 4K
Jedna kamera, několik náhledů · Accsoon CineView Master 4K

Eine Kamera, mehrere Vorschaubilder

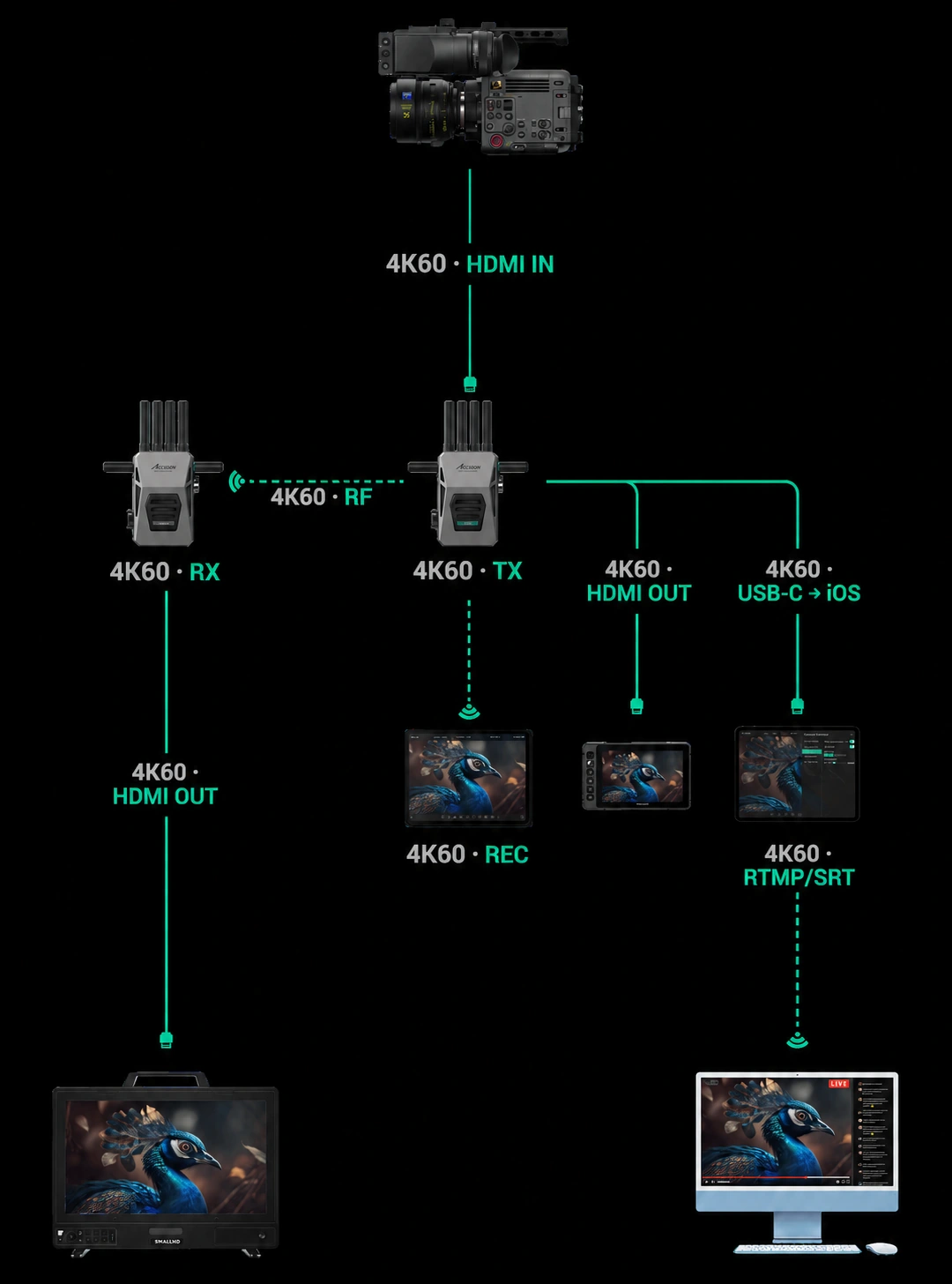

Das Diagramm zeigt den TX-Eingang, den drahtlosen RX, den HDMI-Loop-Out-TX und den USB-C-Videoausgang für iOS. Ein TX versorgt insgesamt vier drahtlose Vorschauen in Kombination aus kompatiblen Empfängern und Mobilgeräten sowie ein iPhone/iPad über Kabel. Jeder RX belegt einen drahtlosen Steckplatz. HDMI am RX liefert UHD bis zu 60p, SDI bleibt bei Full HD bis zu 60p. Die mobile Aufzeichnung und der Internet-Stream werden von Accsoon SEE gewährleistet. Richten Sie dieselbe TX/RX-Gruppe ein. Die weiteren abgebildeten Geräte sind separat zu erwerben.

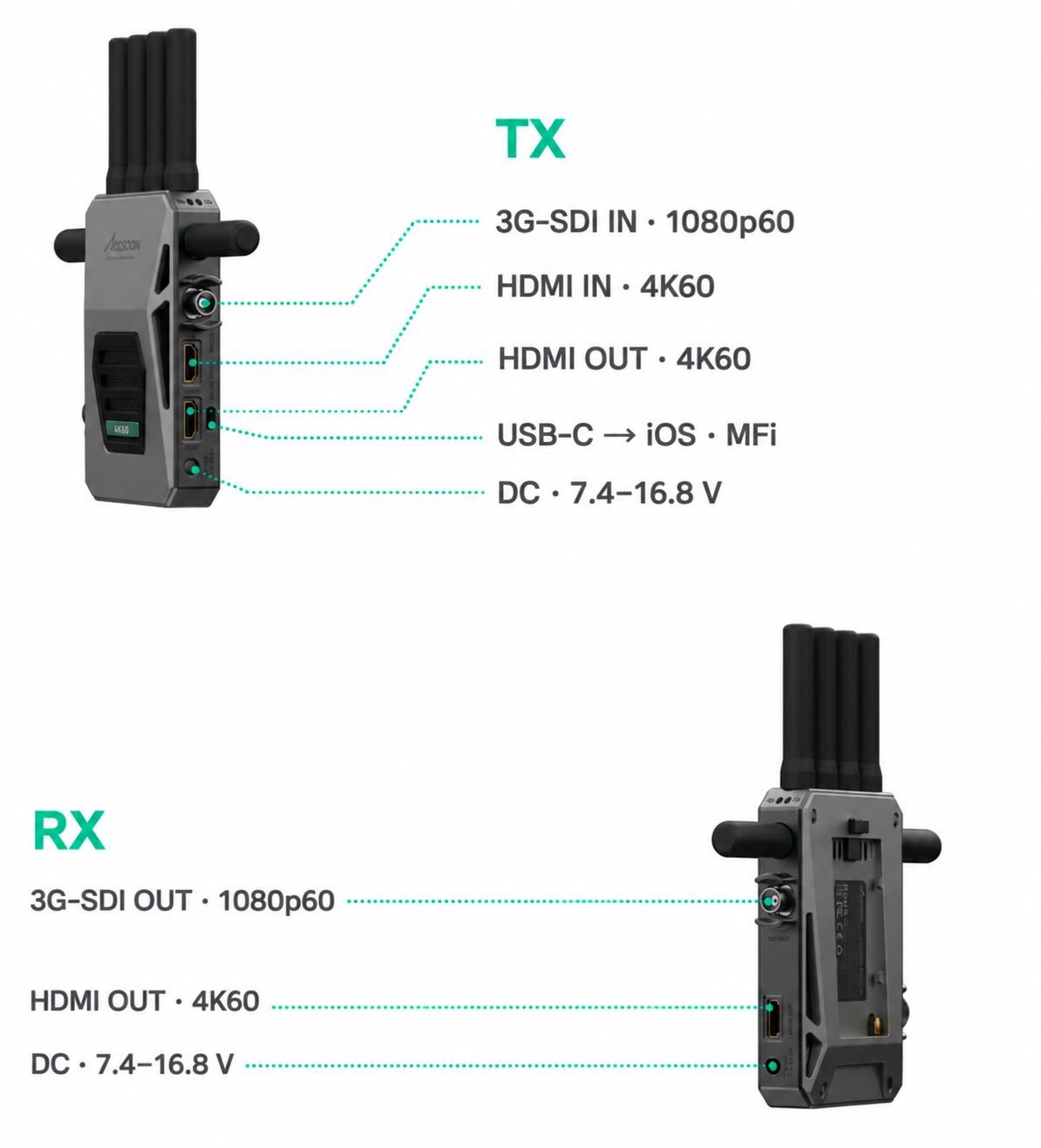

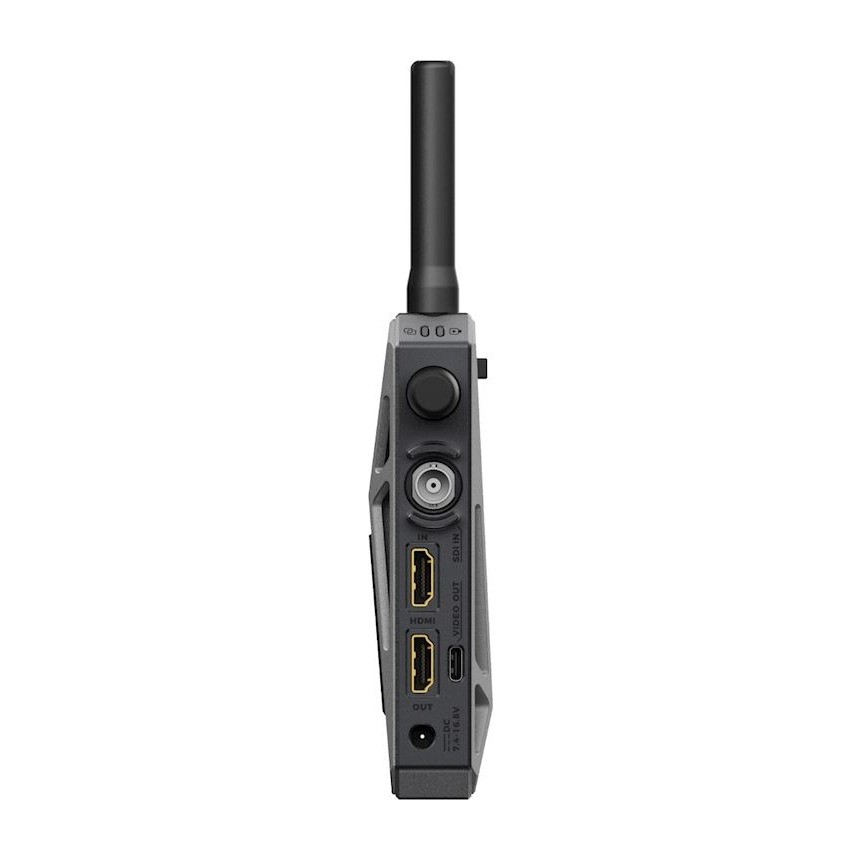

Der richtige Anschluss für das Signal

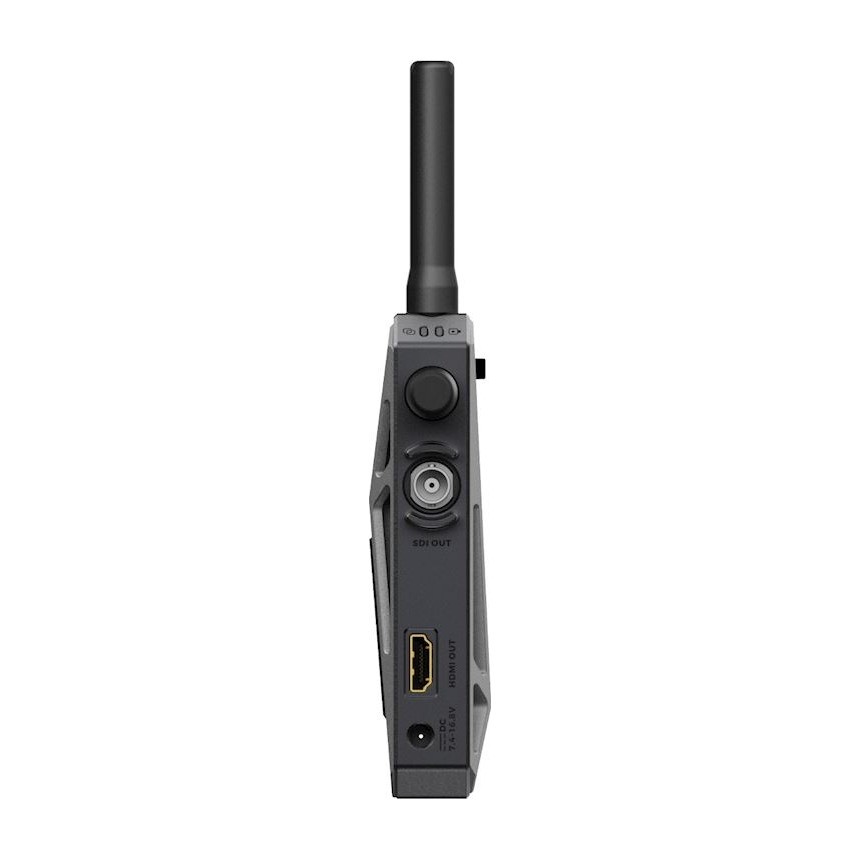

Oben: TX mit 3G-SDI-Eingang bis zu 1080p60, HDMI-Eingang/Loop-Out bis zu UHD 4K60, USB-C-Videoausgang für iPhone/iPad und DC-Eingang. Unten: RX mit 3G-SDI-Ausgang bis zu 1080p60, HDMI-Ausgang bis zu UHD 4K60 und DC-Eingang. Der RX verfügt über keinen USB-Videoausgang. Der SDI-Eingang unterstützt A/B, der RX-Ausgang den A-Pegel. Der HDMI-Loop-Out entspricht dem HDMI-Eingang.

Správný konektor pro signál · Accsoon CineView Master 4K
Zachovejte detaily ve 4K · Accsoon CineView Master 4K

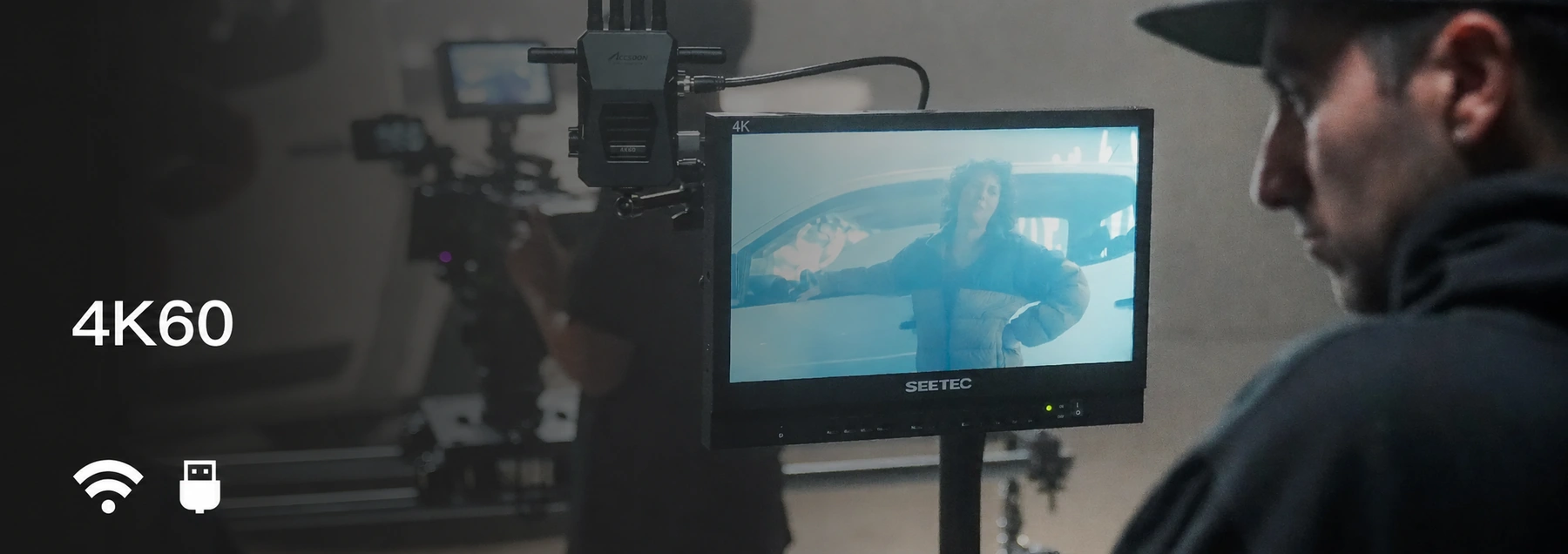

Behalten Sie Details in 4K bei

Der 4K-Stream dient der drahtlosen und kabelgebundenen Vorschau auf iOS-Geräten. Das Foto zeigt den Master 4K RX, der über HDMI an einen Monitor angeschlossen ist.

Separater kabelgebundener Stream

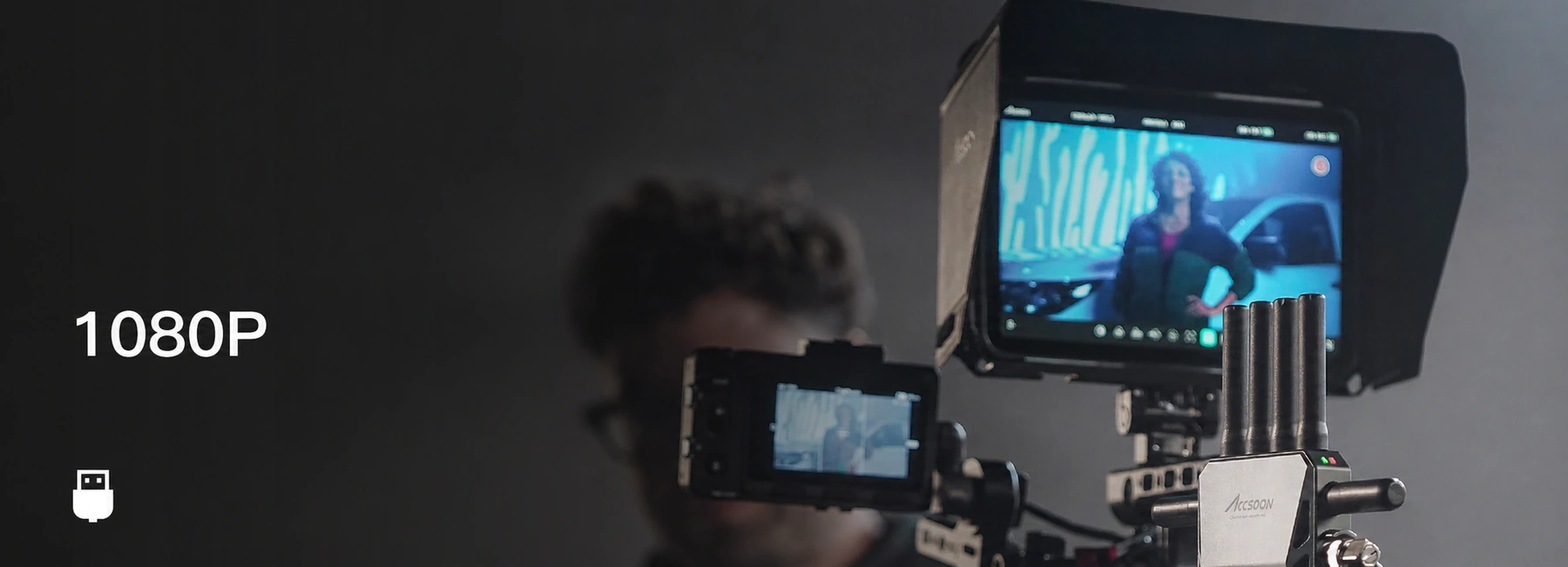

TX bietet einen dedizierten 1080p-USB-C-Stream für iPhone/iPad. Die hohe Datenrate lässt sich in Accsoon SEE separat vom drahtlosen Videostream einstellen.

Samostatný kabelový tok · Accsoon CineView Master 4K
Mobilní náhled přes Wi-Fi · Accsoon CineView Master 4K

Mobile Vorschau über WLAN

Der drahtlose 1080p-Stream dient der mobilen Vorschau über das Wi-Fi-Netzwerk „Accsoon_XXXX“. Jedes drahtlos verbundene Mobilgerät belegt einen der vier TX-Vorschau-Slots.

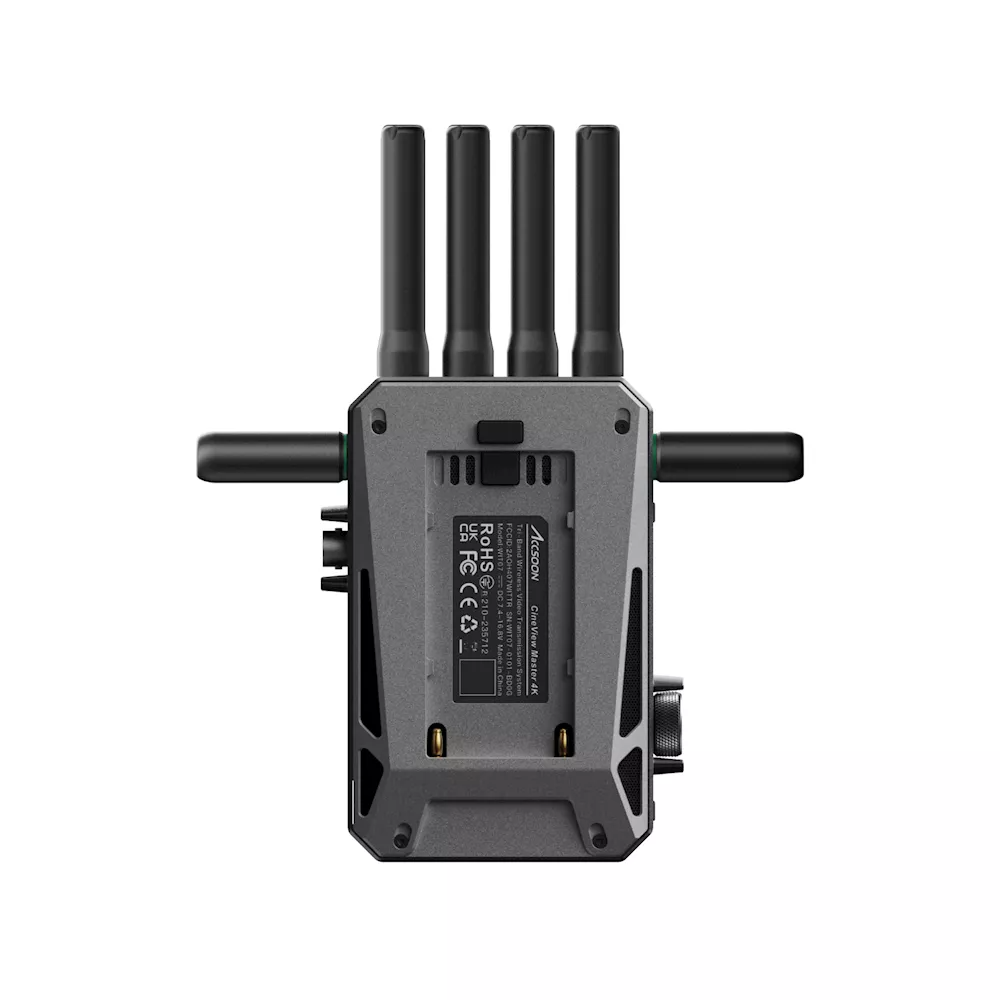

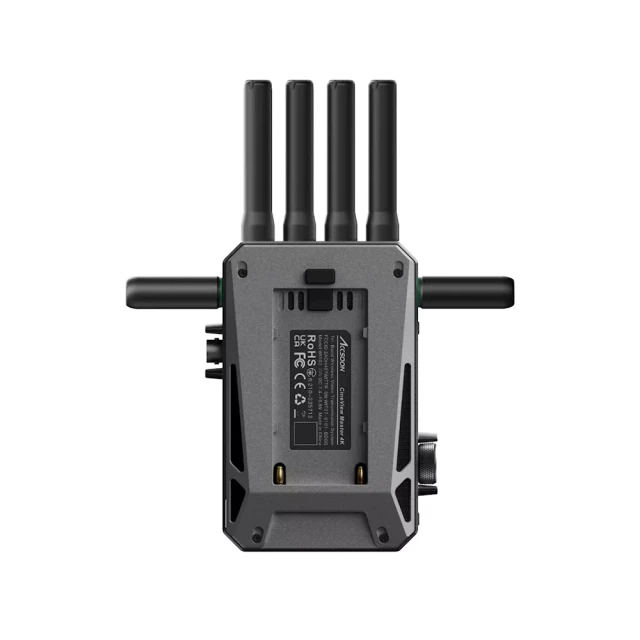

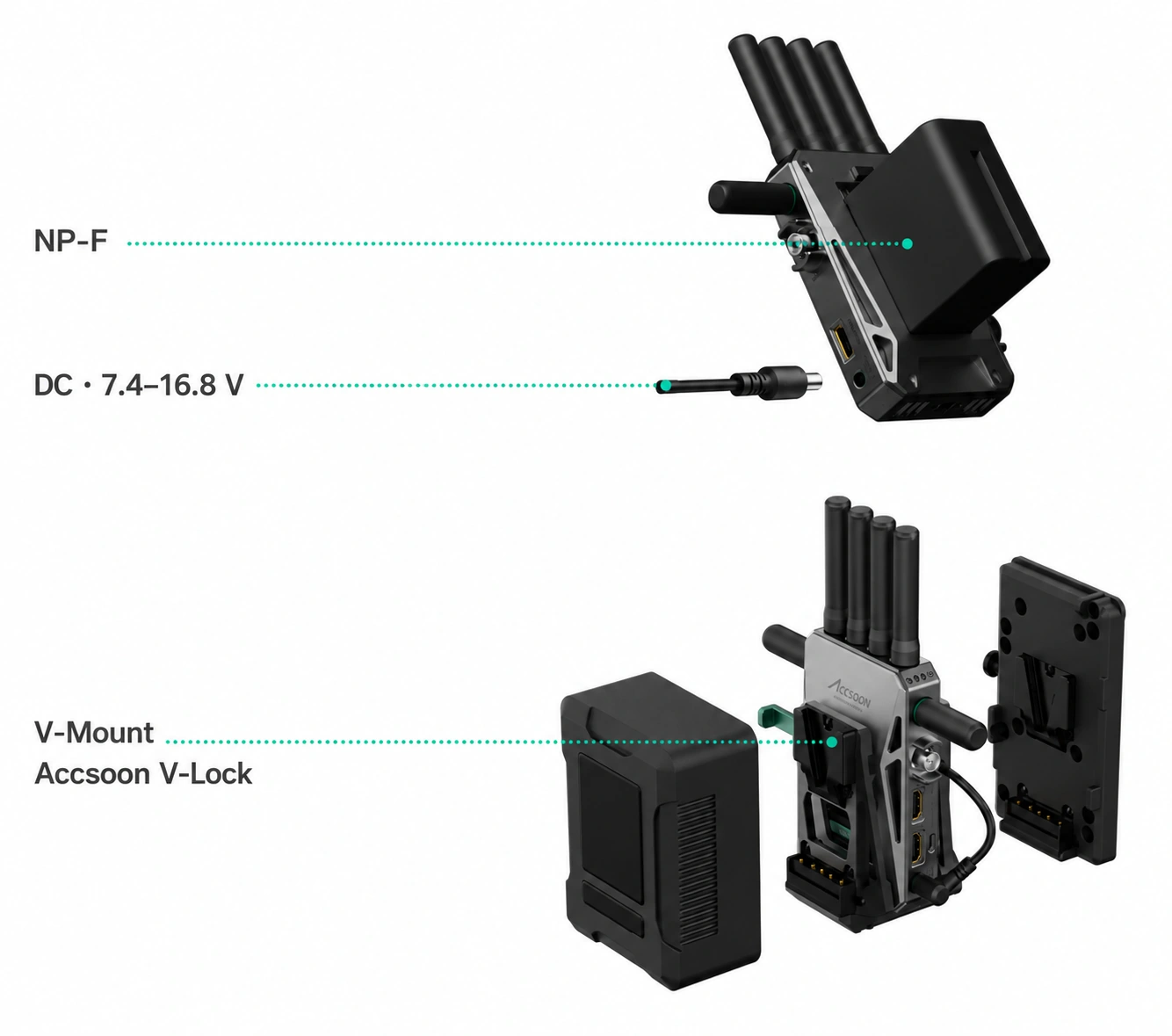

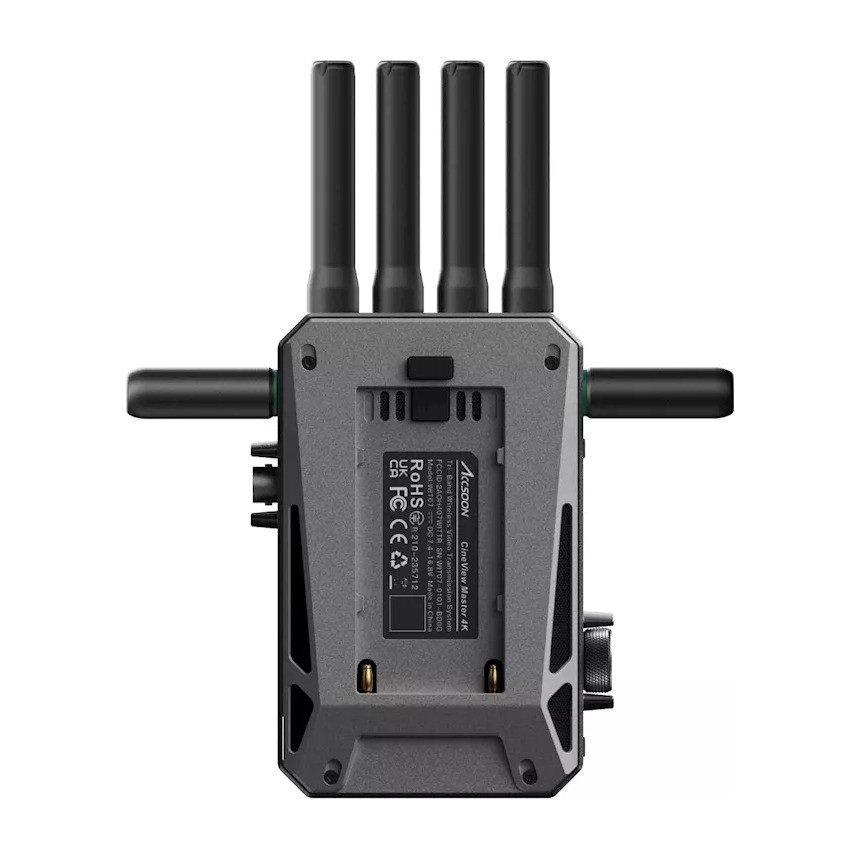

NP-F-Akku oder externes Gleichstromnetzteil

Verwenden Sie NP-F550/750/970 oder Gleichstrom 7,4–16,8 V, 5,5 × 2,1 mm mit positivem Mittelkontakt, aus einer Stromquelle mit mindestens 2 A. Für den Austausch während des Betriebs ist eine zweite Stromversorgung erforderlich. Typische Leistungsaufnahme: TX 6,5 W ohne Aufladen des Mobiltelefons, RX 5 W. Der abgebildete optionale V-Lock-Adapter gehört zum Master 4K TX, nicht zum RX; er ist separat erhältlich.

Baterie NP-F nebo externí DC · Accsoon CineView Master 4K
Chlazení podle prostředí · Accsoon CineView Master 4K

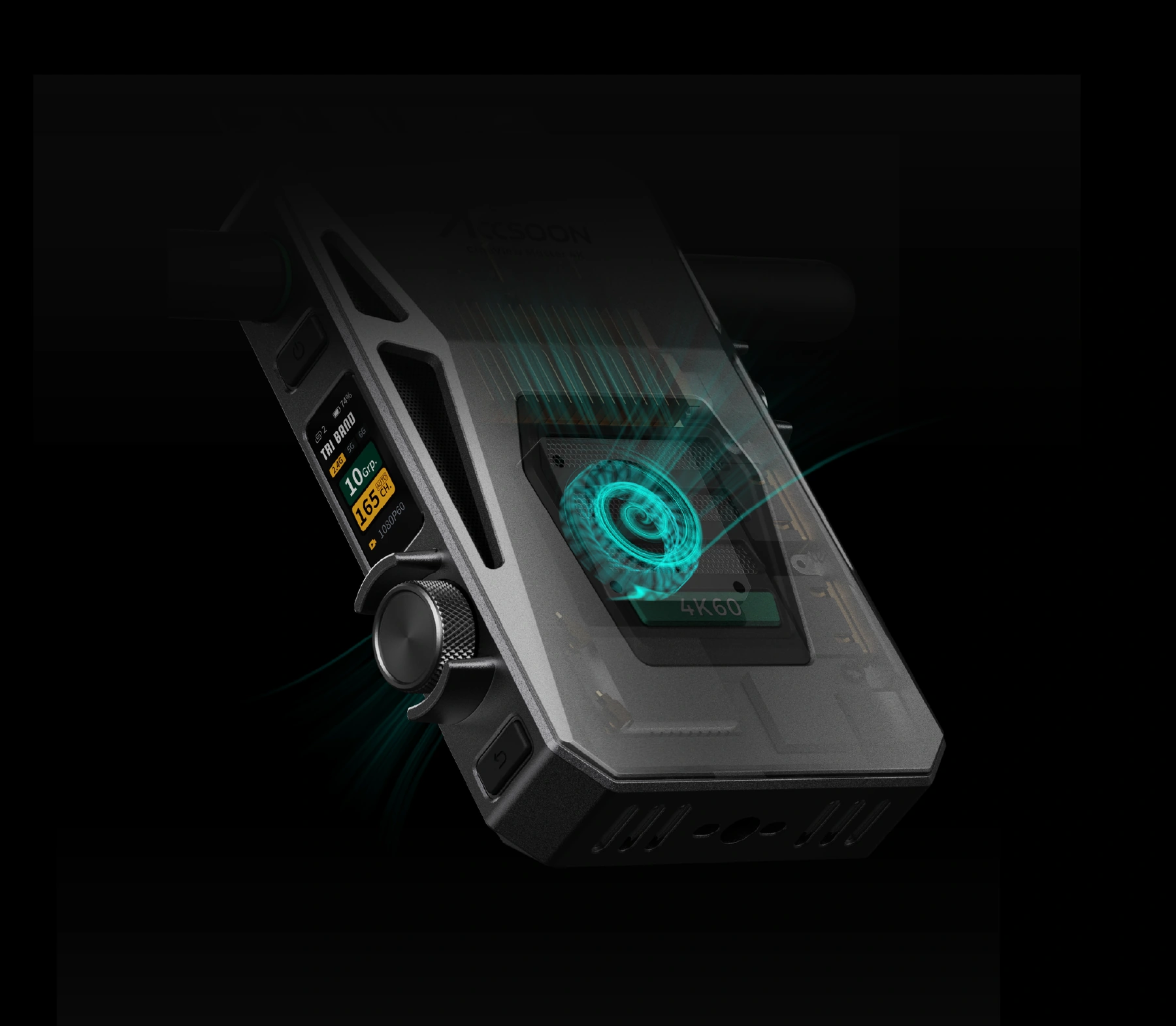

Umgebungsabhängige Kühlung

Das Aluminiumgehäuse verfügt über einen aktiven Lüfter mit den Modi „Standard“, „Quiet“ und „Off“. Der Modus „Standard“ passt die Drehzahl an die Temperatur an, der Modus „Quiet“ begrenzt die maximale Drehzahl. Ein 1,05″-Farb-LCD und ein Drehregler zeigen Verbindung, Format, Kanal und Gruppe an und ermöglichen deren Einstellung. Ein 1/4″-Befestigungsgewinde mit Verdrehsicherung befestigt die Einheit an einem geeigneten Rig. Das Gehäuse misst 130 × 95 × 32 mm ohne Antennen.

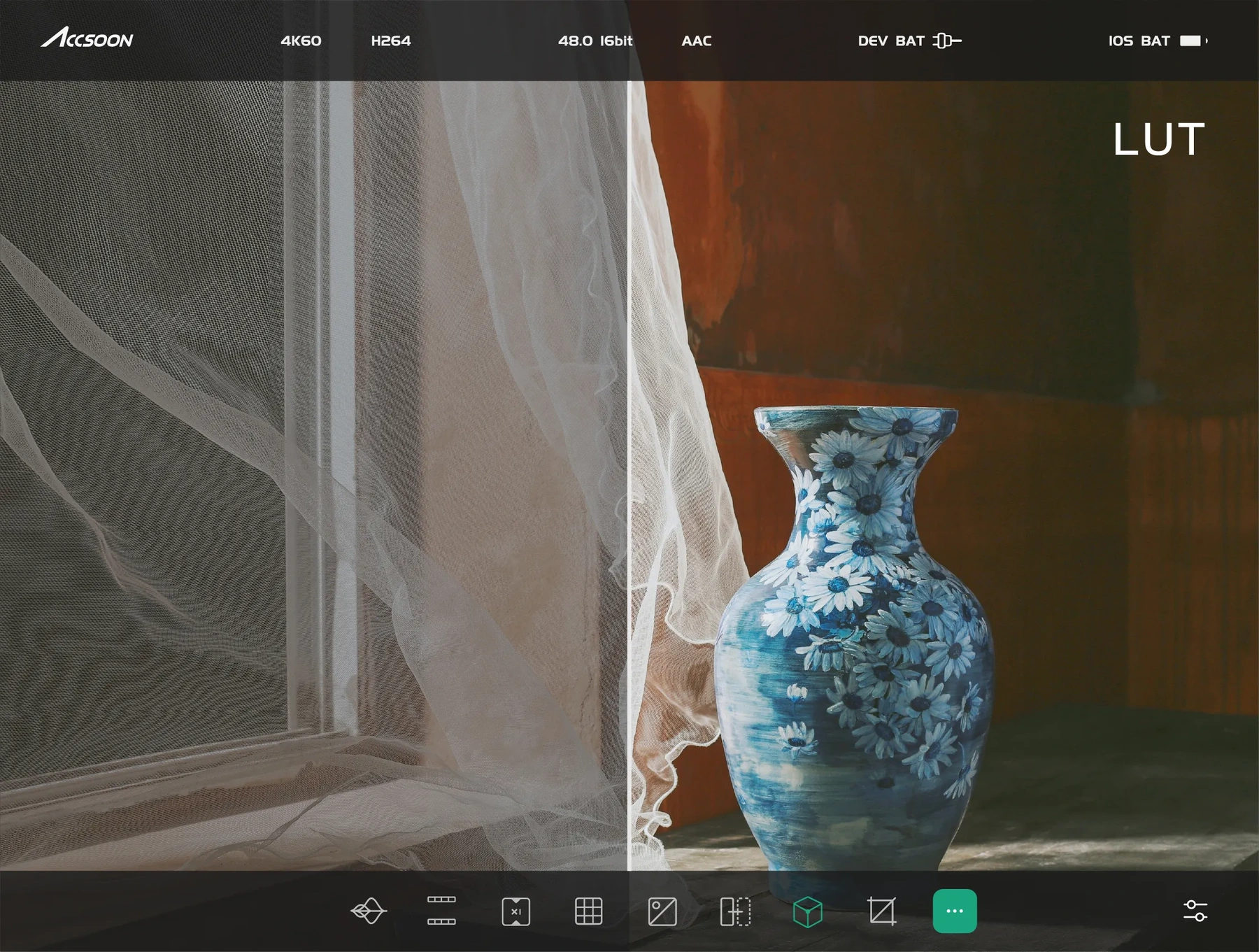

Beurteilen Sie das geplante Erscheinungsbild

Die offizielle Split-Screen-Vorschau von Accsoon SEE vergleicht die LUT-Vorschau mit dem Originalbild. Die App unterstützt 3D-LUTs im .cube-Format sowie Vorschau-Tools wie Wellenform, Falschfarben und Focus Peaking. Die LUT-Vorschau hilft bei der Beurteilung von Log-Aufnahmen; über die App-Einstellungen kann sie auch auf mobile Aufnahmen oder Streams angewendet werden. Überprüfen Sie vor der Aufnahme den gewählten Modus.

Posuďte zamýšlený vzhled · Accsoon CineView Master 4K
Příprava mobilního záznamu · Accsoon CineView Master 4K

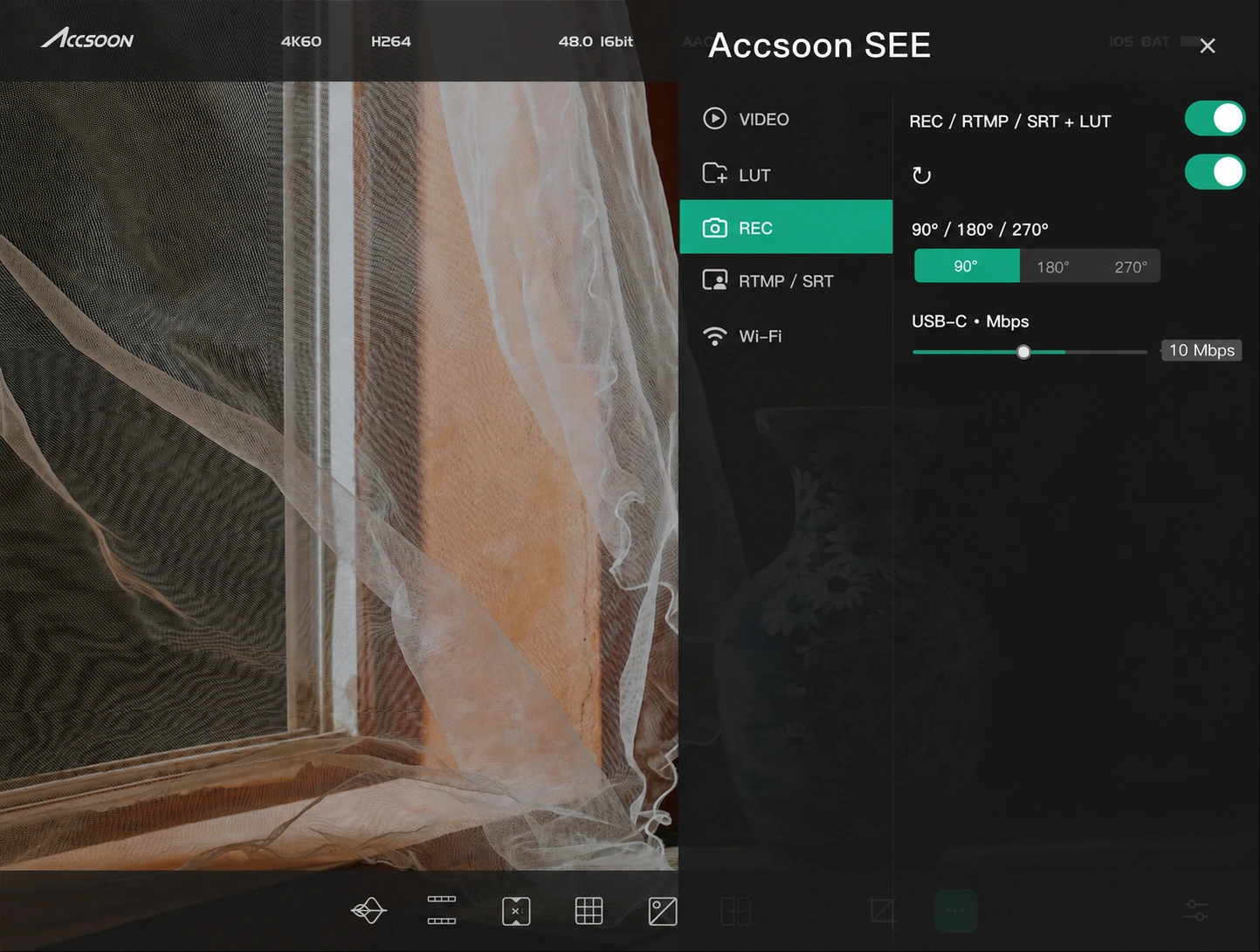

Vorbereitung der mobilen Aufnahme

Das abgebildete SEE-Bedienfeld unterscheidet zwischen LUT, Drehung und USB-Datenstrom. Sie können die mobile Aufnahme oder den Stream je nach Ausgabeformat um 90°, 180° oder 270° drehen. Die Aufnahme der App ist eine Vorschau-Kopie; bewahren Sie die Hauptdateien von der Kamera auf. Die Funktionen hängen vom Gerät und der App-Version ab.

Stream aus Accsoon SEE

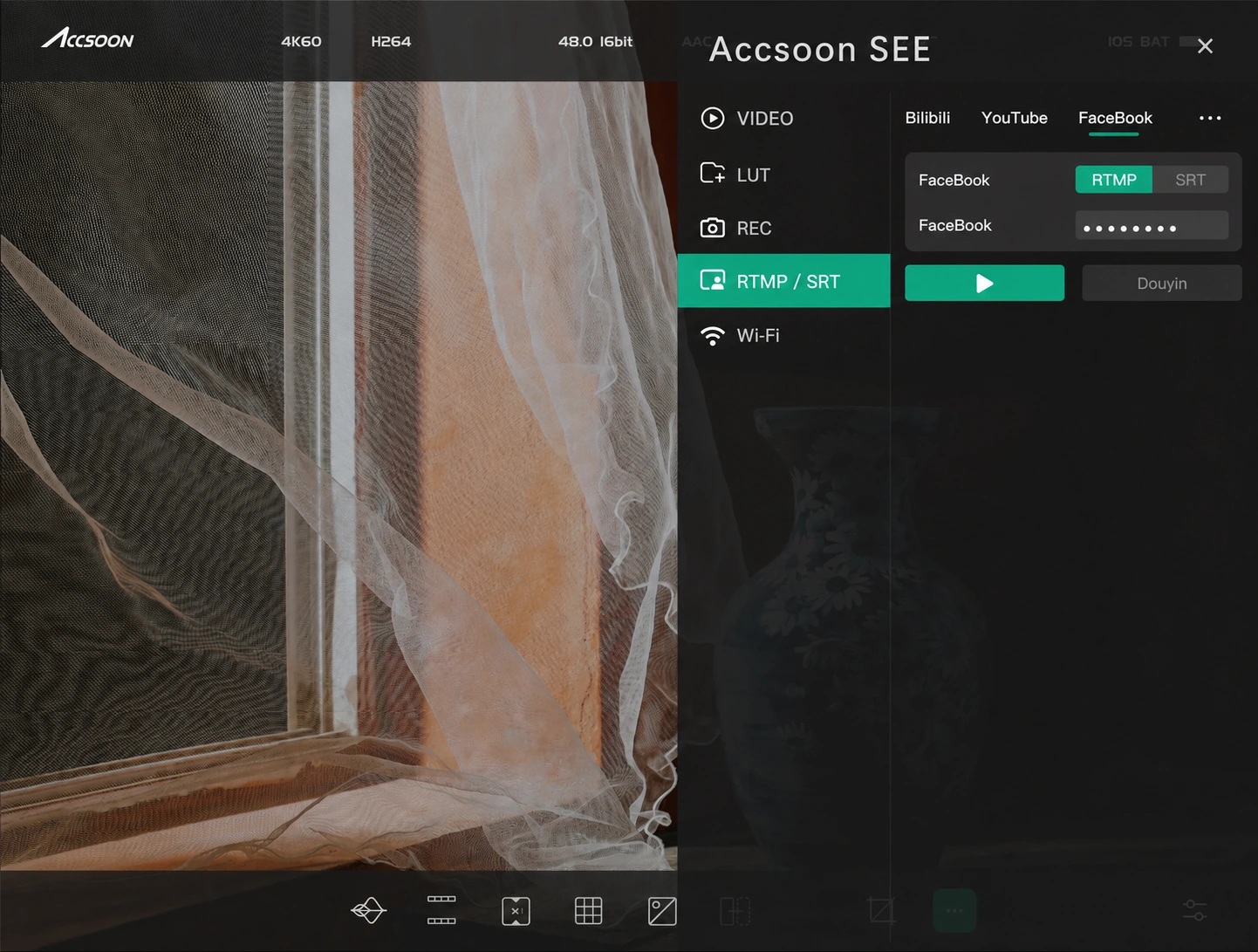

Die App bietet einen RTMP/SRT-Stream über die eigene Mobilfunkverbindung. Richten Sie die Serviceadresse und den Streaming-Schlüssel ein und stellen Sie eine mobile Internetverbindung sicher, wenn Sie das Bild über WLAN empfangen. Die Frame.io-Cloud-Funktionen erfordern ein entsprechendes Konto und eine Internetverbindung. Die Grafik mit den technischen Markierungen dient der Veranschaulichung und stellt keine Zusicherung einer lokalisierten App-Oberfläche dar.

Stream z Accsoon SEE · Accsoon CineView Master 4K

Vorbereitung des Setups

Der MFi-zertifizierte USB-C-TX-Ausgang überträgt Bildsignale und eine Stromversorgung von 5 V/3 A an ein unterstütztes iPhone/iPad; es handelt sich weder um einen USB-C-Stromeingang noch um einen allgemeinen Grabber für den PC. Verwenden Sie für Lightning das spezielle Accsoon-Kabel. Beispiele für kompatible Mobilgeräte sind das iPhone 12 und neuere Modelle, das iPad Pro 12,9″ ab der 3. Generation, das iPad Pro 11″ ab der 3. Generation, das iPad ab der 9. Generation, das Air ab der 4. Generation und das mini ab der 6. Generation. Die drahtlose Vorschau wird auch von Android und den unterstützten Macs mit M1/M2/M3-Prozessoren unterstützt. Verwenden Sie die aktuelle Firmware und App. Der drahtlose Datenstrom beeinflusst den Empfänger (RX) und die drahtlose Vorschau der App; separate Kabel-Einstellungen beeinflussen das USB-Video. Mit den Optionen CBR/VBR können Sie das Verhalten des Datenstroms festlegen. Der Sender (TX) wiegt 322 g ohne Antennen.

VERPACKUNGSINHALT

  • Sender CineView Master 4K TX ×1
  • Empfänger CineView Master 4K RX ×1
  • Schienenadapter ×2
  • Lange Antenne 2,4/5 GHz ×8
  • Kurze Antenne 6 GHz ×4
  • USB-C-zu-USB-C-Kabel ×1
  • USB-C-zu-Lightning-Kabel ×1
  • Inbusschlüssel ×1
  • Bedienungsanleitung ×1

SPEZIFIKATIONEN

  • Konfiguration: 1TX + 1RX
  • Drahtlose Bildübertragung: UHD 3840 × 2160; ≤60p; H.264/H.265
  • Frequenzbänder / Protokoll: 2,4 + 5 + 6 GHz; DFS; RTMS 4.0
  • Prozessor: A/V-Prozessor mit 8K-Fähigkeit; Bildsignalweg 4K60
  • Reichweitenmessung: 2,5 km; 1080p60, niedrige Bitrate; FCC; direkte Sichtverbindung ohne Störungen
  • Latenz: <25 ms bei 1080p60 / <35 ms bei 4K60; niedrige Bitrate; ohne Kamera
  • Anzeigegeräte am Sender: 4 drahtlos + 1 iPhone/iPad über Kabel
  • Ton: Eingebettet über HDMI/SDI; 48 kHz; 16/20/24 Bit
  • Akku: NP-F550/750/970
  • Gleichstrom: 7,4–16,8 V; ≥2 A; 5,5 × 2,1 mm; Pluspol in der Mitte
  • LCD: 1,05″; Farbe
  • Gehäuseabmessungen: 130 × 95 × 32 mm; ohne Antennen
  • Gehäuse: Graues Aluminium

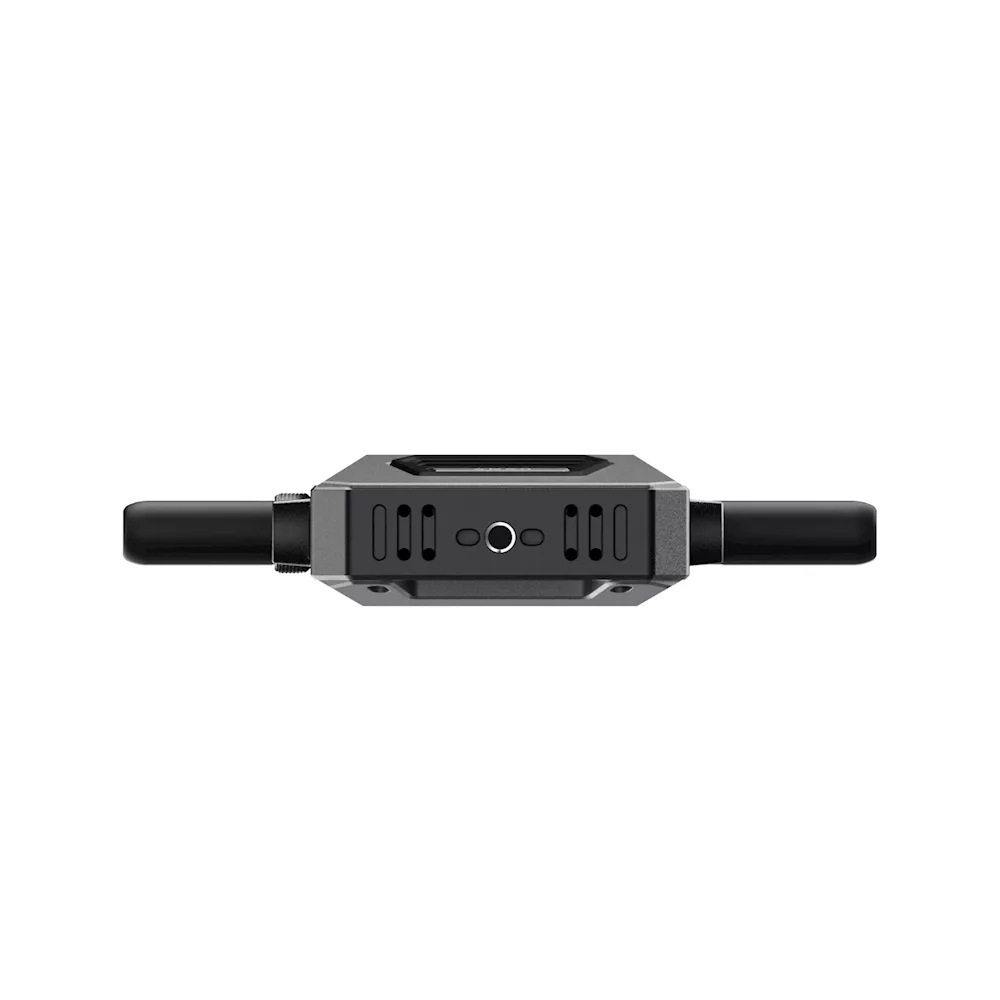

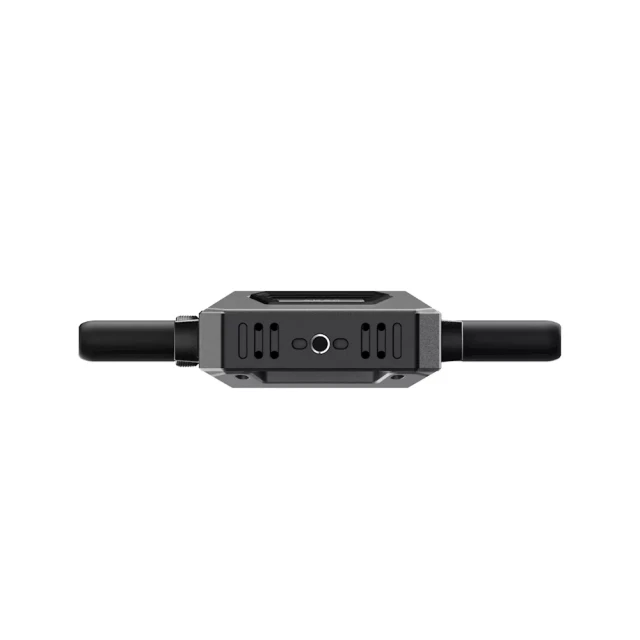

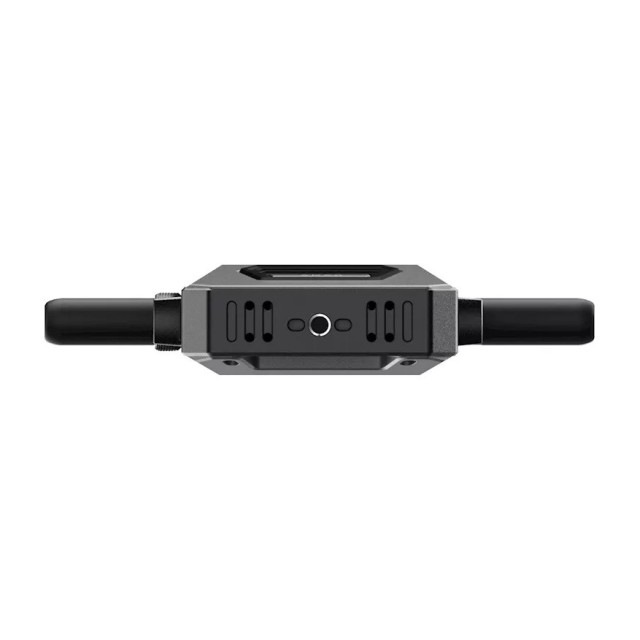

  • Befestigung: 1/4″; Verdrehsicherung

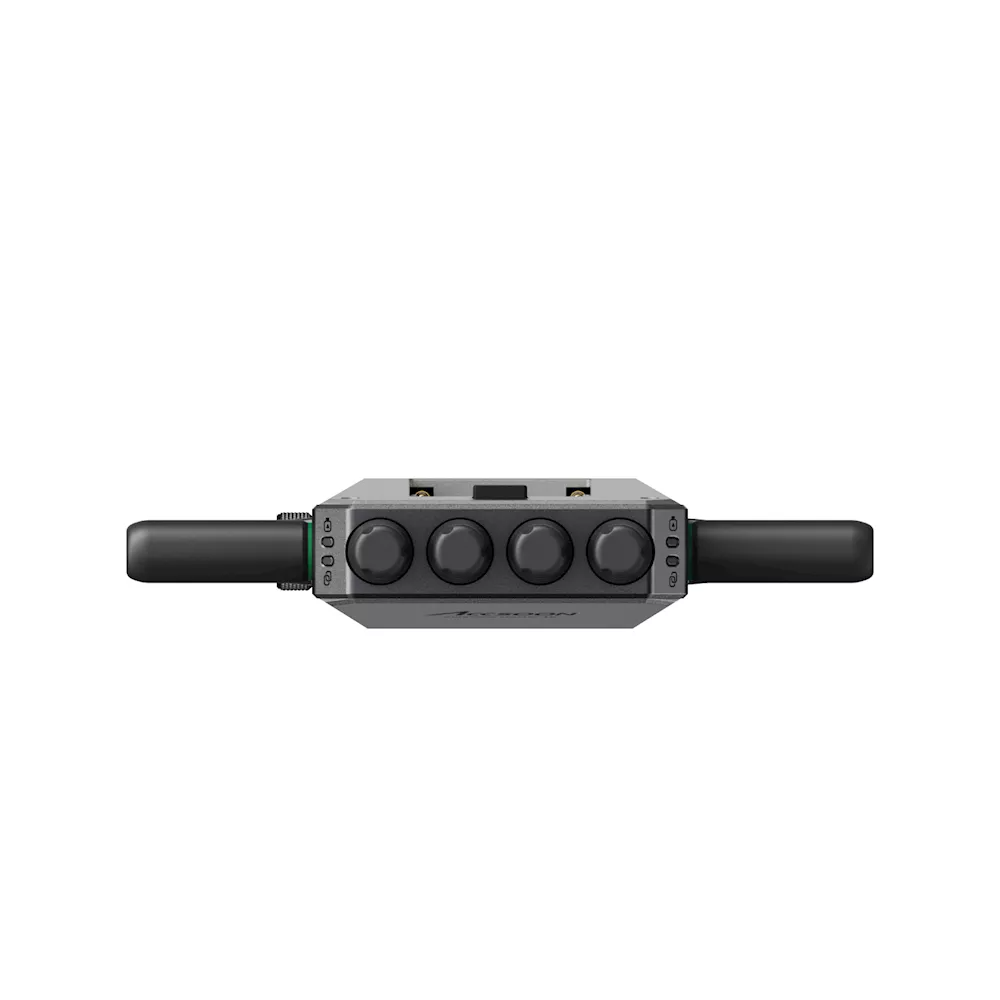

  • Antennen pro Gerät: 6 abnehmbare: 4 lange + 2 kurze
  • Kühlung: Aktiver Lüfter: Standard / Leise / Aus
  • Betriebstemperatur: −10–40 °C
  • TX-Eingänge: HDMI / 3G-SDI
  • TX HDMI IN: UHD / 1080p: 23,98/24/25/29,97/30/50/59,94/60p; 1080i50/59,94/60; 720p50/59,94/60
  • TX-SDI-Eingang: 1080p: 23,98/24/25/29,97/30/50/59,94/60; A/B; 1080i50/59,94/60
  • TX HDMI-Loop-Out: Entspricht dem HDMI-Eingang
  • TX USB-C: Videoausgabe auf iPhone/iPad; MFi; Stromausgang 5 V / 3 A
  • TX typische Leistungsaufnahme: 6,5 W; ohne Aufladen des Mobiltelefons
  • TX-Gewicht: 322 g; ohne Antennen
  • RX-Ausgänge: HDMI / 3G-SDI
  • RX HDMI OUT: UHD / 1080p: 23,98/24/25/29,97/30/50/59,94/60p; 720p50/60
  • RX SDI OUT: 1080p: 23,98/24/25/29,97/30/50/59,94/60; A; 720p50/60
  • Typische Leistungsaufnahme des RX: 5 W
  • Gewicht des Empfängers: 320 g; ohne Antennen

EMPFEHLUNGEN

Der Accsoon CineView Master 4K ist ein professionelles System für die drahtlose Videoübertragung in 4K60-Auflösung, das für den Betrieb eine zuverlässige Stromversorgung nach dem NP-F-Standard sowie hochwertige Verbindungskabel benötigt. Für einen effizienten Einsatz in der Produktion sind die richtige Befestigung an Rigs, die Möglichkeit der Überwachung über mobile Geräte mithilfe spezieller Halterungen sowie die Sicherstellung der Kommunikation des Teams über kompatible Intercom-Systeme entscheidend.

Stromversorgung und Akkus – Zubehör zur Stromversorgung von Sender und Empfänger nach dem NP-F-Standard.

Befestigung und Montage – Adapter und Halterungen für die sichere Befestigung von CineView-Einheiten an Kameras, Gimbals und Monitoren.

Monitoring und Käfige für Tablets – Halterungen und Stromversorgungskäfige für das iPad, mit denen das Tablet als professioneller Vorschaumonitor genutzt werden kann.

Kommunikation und Intercom – Drahtlose Systeme für die Kommunikation zwischen Regisseur und Kameramann während der Videoübertragung.

Verkabelung und Transport – Notwendige Verbindungskabel und Schutzhüllen für den sicheren Umgang.

Rigs und Stabilisierung – Komponenten für den Aufbau von Kamerasystemen und flüssige Aufnahmen bei der Überwachung.

Parameter

Parameter

Hersteller: Accsoon
Kategorie: Drahtlose Videoübertragung

Wichtigste Parameter

Frequenzband2,4 GHz · 5 GHz
StromversorgungNP-F550 · NP-F750 · NP-F970 · DC
MaterialAluminiumlegierung
Montageschnittstelle1/4″-20
FunktionenHDMI-Durchgangsausgang · Automatische Kanalauswahl
DC-Stromanschluss5,5 × 2,1 mm, Buchse, Pluspol in der Mitte
Abtastfrequenz des Tonsignals48 kHz
Bit-Tiefe des Tons16 Bit · 24 Bit
EingangsanschlussHDMI Typ A – Buchse · BNC – Buchse
AusgangsanschlussHDMI Typ A – Buchse · BNC – Buchse
3G-SDI EingangslevelA · B
3G-SDI AusgangslevelA
Typ des StatusdisplaysFarb-LCD
Kompatibles drahtloses SystemCineView M7 Pro
Bit-Tiefe des Tons20 bit
AusgangsanschlussUSB-C – Buchse
Frequenzband6 GHz
Diagonale des Farb-LCD1.05″
Kompatibles drahtloses SystemCineView Master 4K
VideokodekH.264 / H.265
FunktionenUSB-C-Videoausgang für iPhone/iPad · Aktive Kühlung: Standard / Leise / Aus · Batteriewechsel während des Betriebs bei angeschlossenem Gleichstrom
ÜbertragungsprotokollRTMS 4.0
FarbeGrau
Funktionen3D-LUT in Accsoon SEE · Mobile Aufzeichnung in Accsoon SEE · RTMP-Stream in Accsoon SEE · SRT-Stream in Accsoon SEE · Wellenform in Accsoon SEE · Falsche Farben in Accsoon SEE · Focus Peaking bei Accsoon SEE · Drehen einer Aufzeichnung/eines Streams in Accsoon SEE · Frame.io C2C bei Accsoon SEE
Reichweite bei direkter Sichtverbindung2500m
Abmessungen des Geräts ohne Antennen130x95x32mm
Anzahl der Sender im Lieferumfang1
Anzahl der Empfänger im Lieferumfang1
Maximale Anzahl von Empfangsgeräten5
Maximale Übertragungsauflösung3840x2160px
Maximale Bildwiederholrate60fps
Eingangsspannungsbereich (Gleichstrom)7.4x16.8V
Betriebstemperatur-10x40°C
Typische Leistungsaufnahme des Senders6.5W
Typische Leistungsaufnahme des Empfängers5W
Maximale HDMI-Eingangauflösung3840x2160px
Maximale HDMI-Eingangsbildfrequenz60fps
Anzahl der Antennen einer Einheit6
Gewicht des Senders ohne Antennen322g
Gewicht des Empfängers ohne Antennen320g
Maximale Anzahl drahtloser Empfangsgeräte4
Maximale Anzahl kabelgebundener Anzeigegeräte1
USB-Ausgangsspannung5V
Maximaler Strom am USB-Ausgang3A
Minimalstrom der Gleichstromquelle2A
Latenz<25 ms (1080p60) / <35 ms (4K60)
EingangSDI · HDMI
Ausgang3G-SDI · HDMI · USB-C (Video für iOS)
