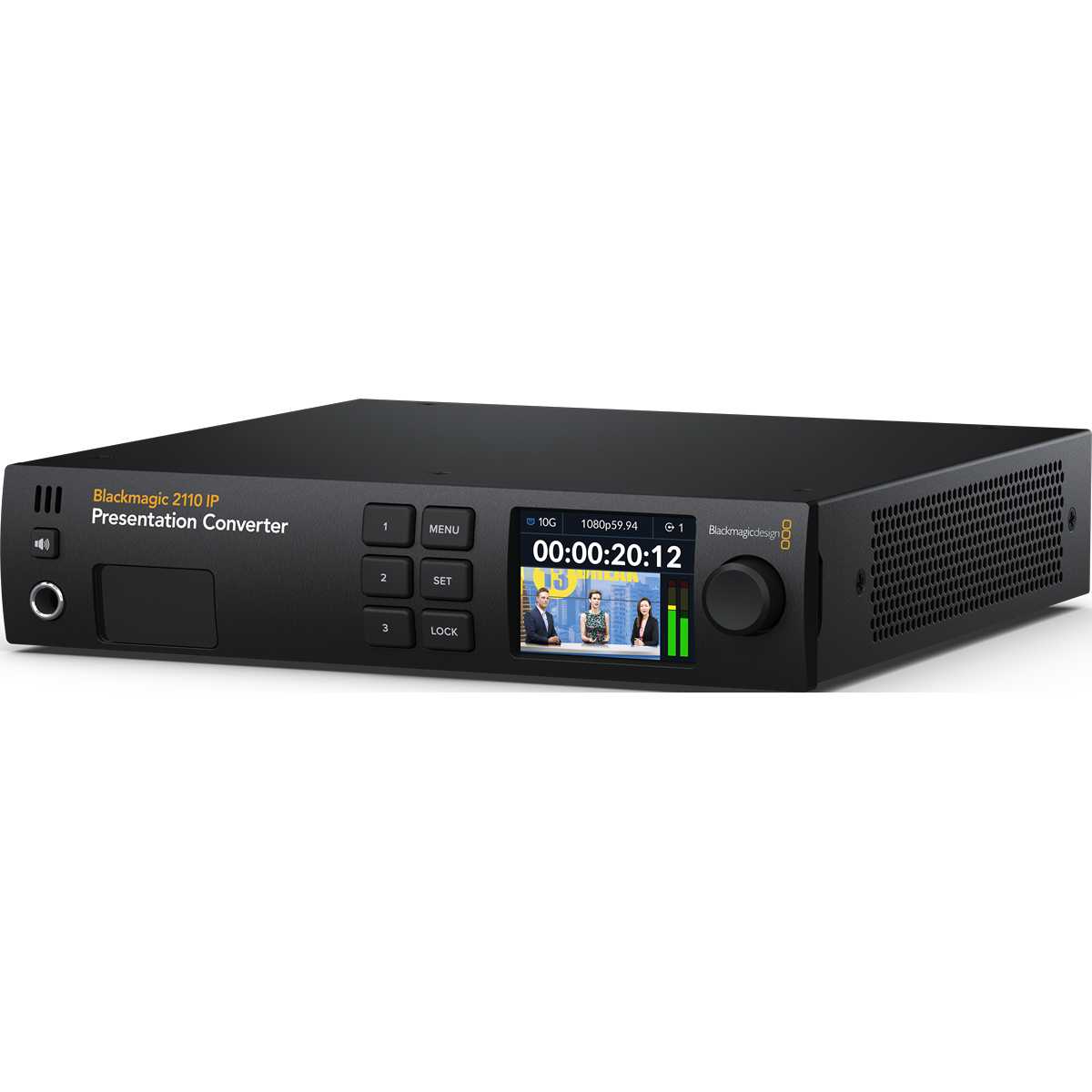

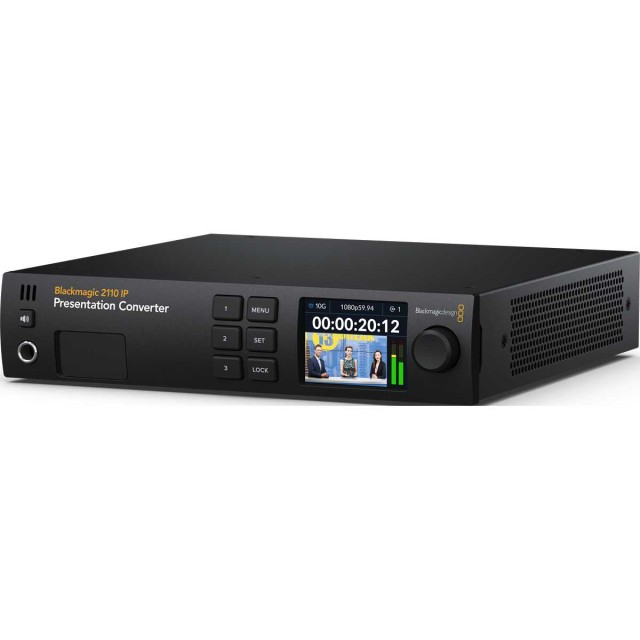

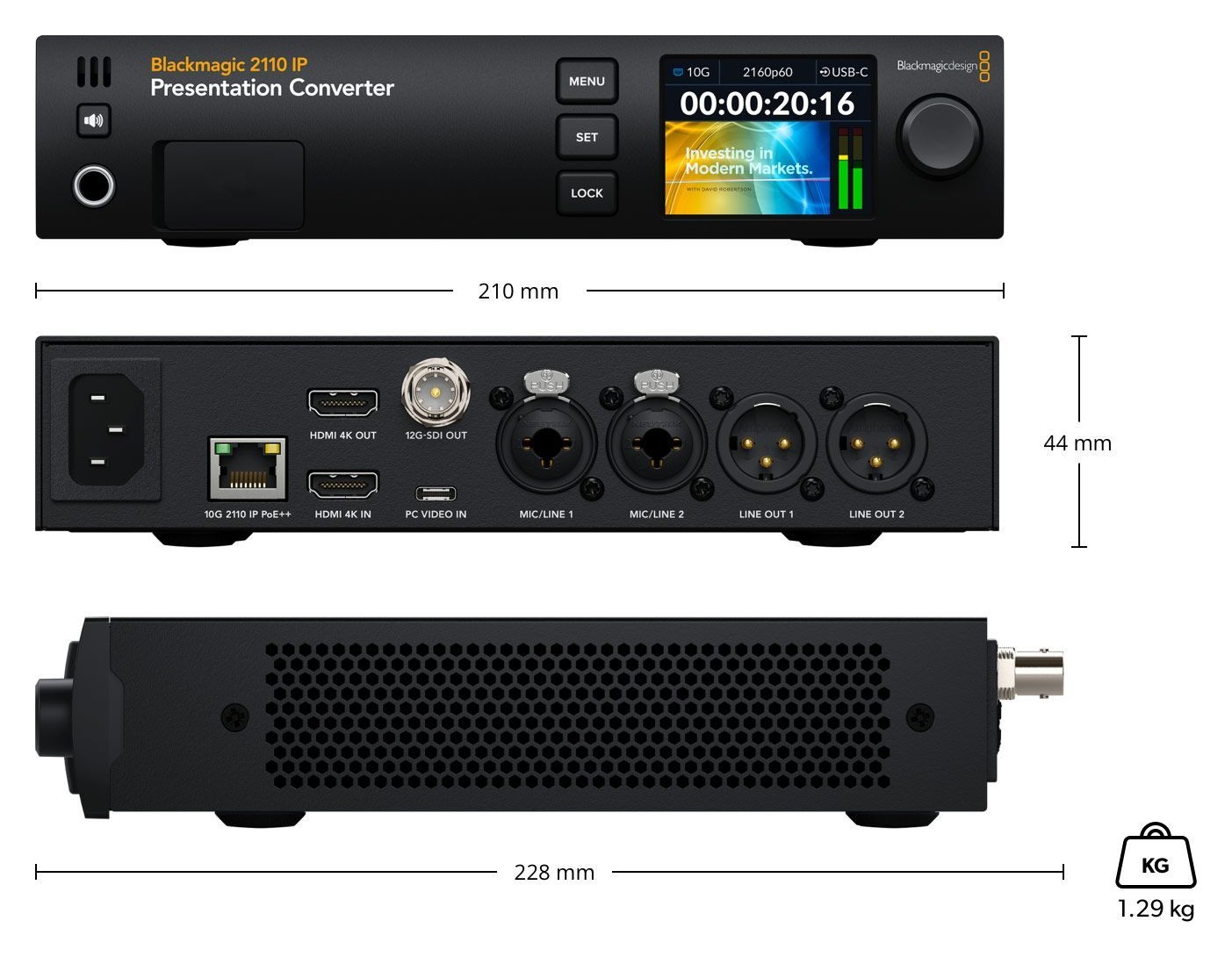

Blackmagic Design 2110 IP Presentation Converter

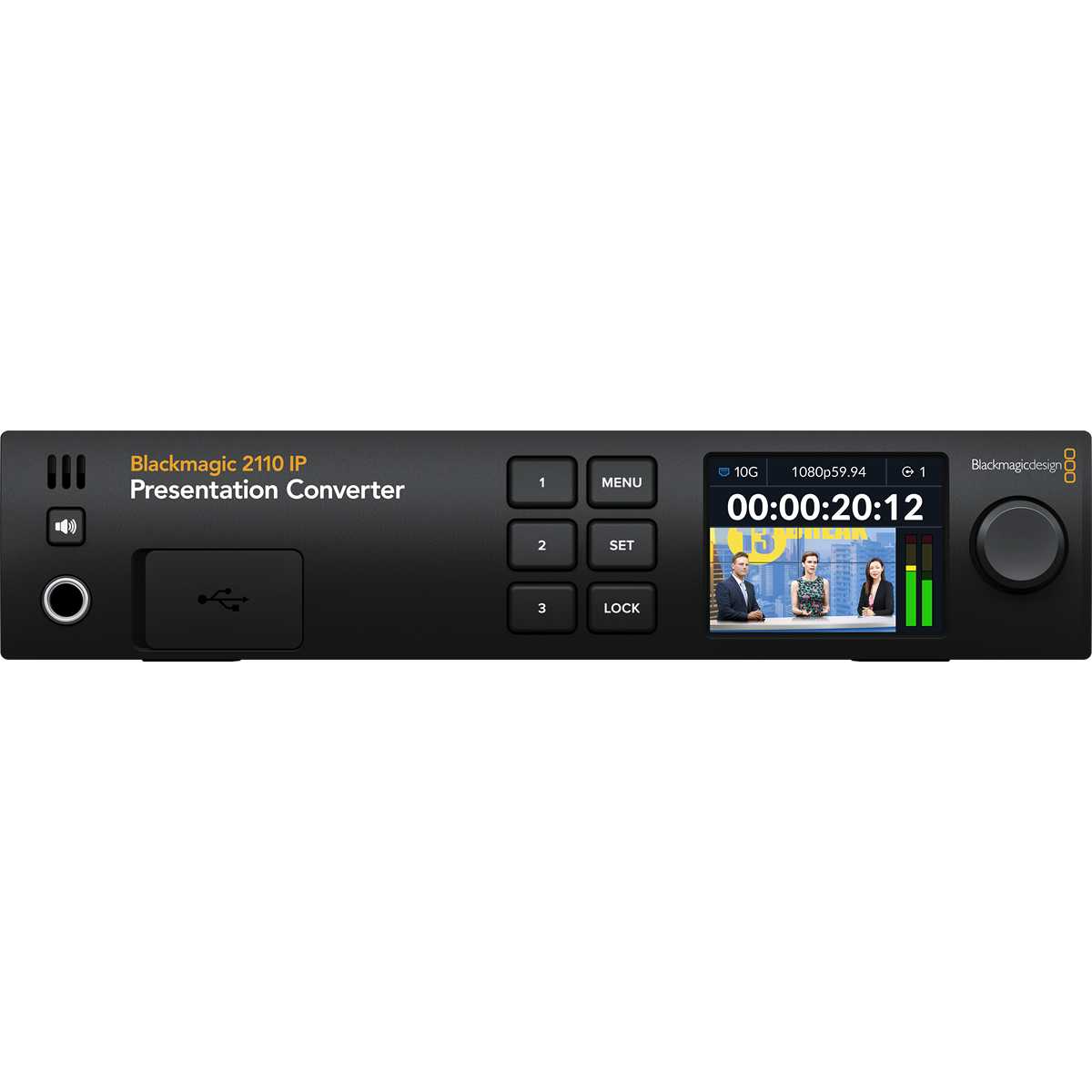

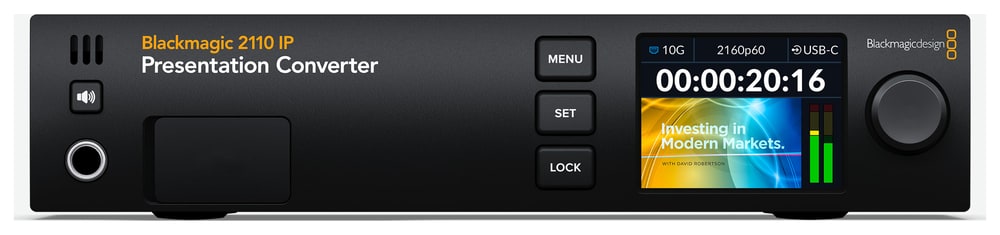

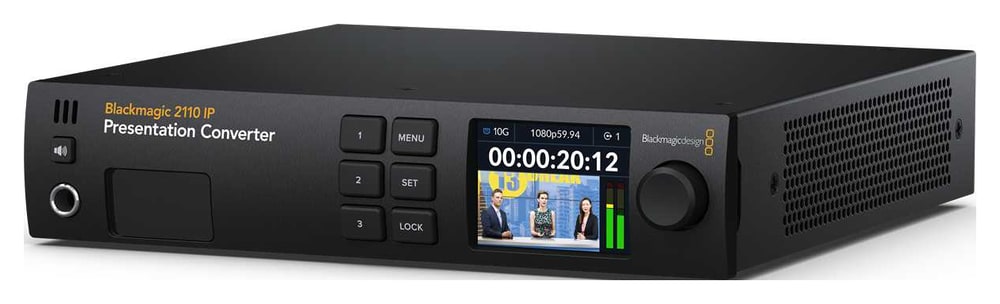

USB-C und Bedienung an der Front

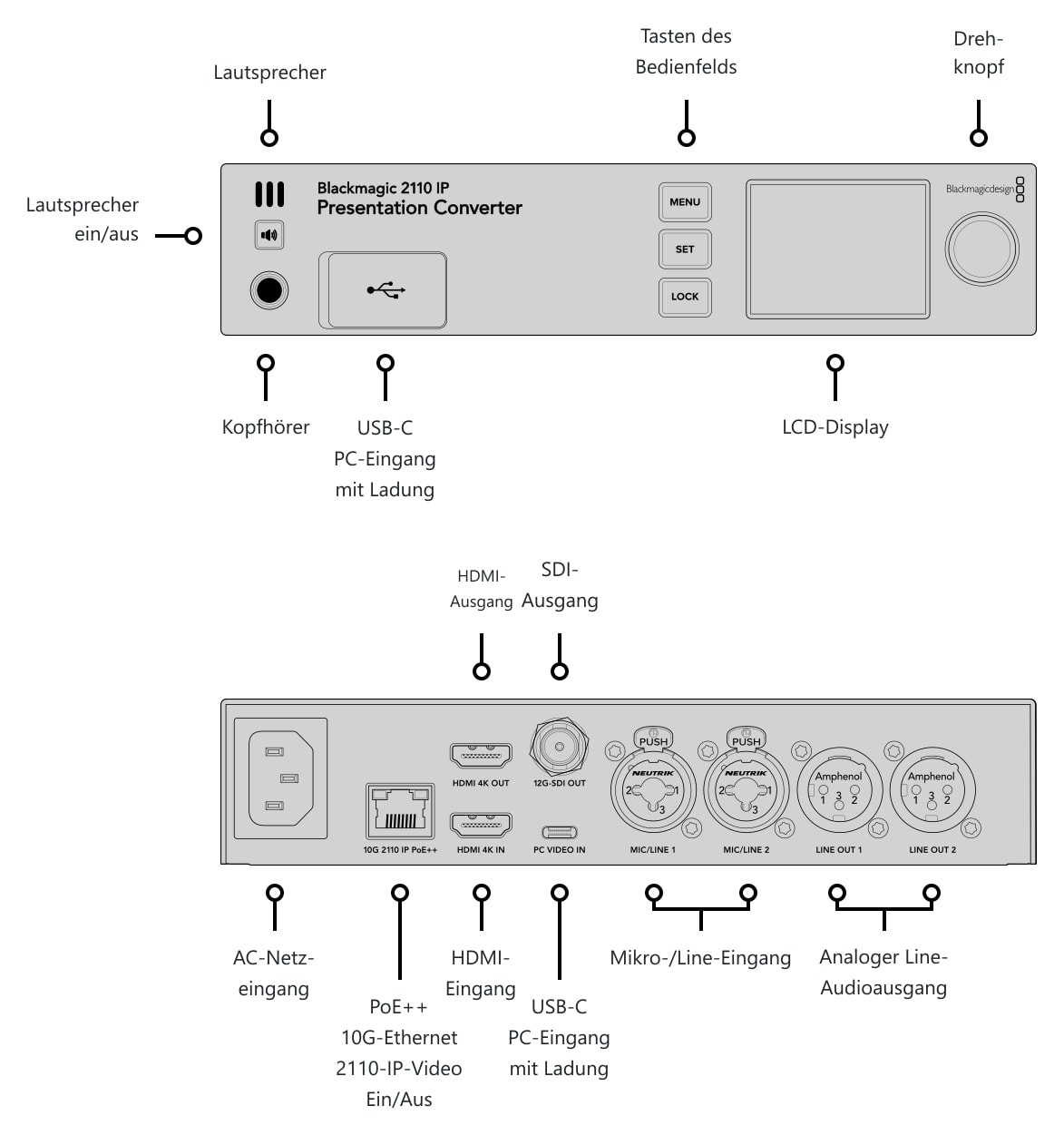

An der Front befinden sich ein USB-C-Anschluss für den Laptop, ein 2,2″-Farbdisplay, drei Tasten und ein Drehknopf für Menüs und Einstellungen. Ein Lautsprecher mit Ein-/Aus-Taste und ein 6,35-mm-Kopfhörerausgang ermöglichen die Tonkontrolle direkt am Pult.

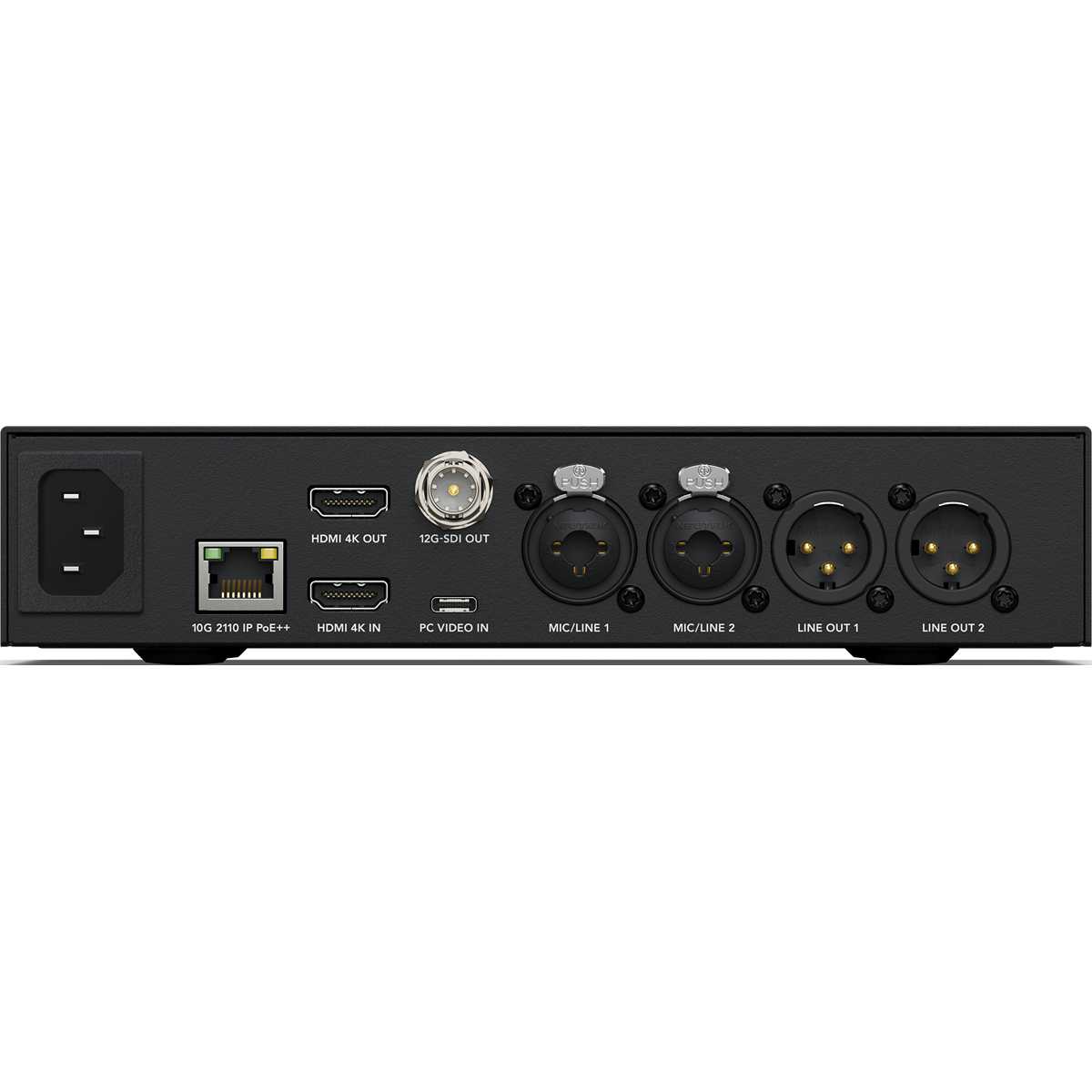

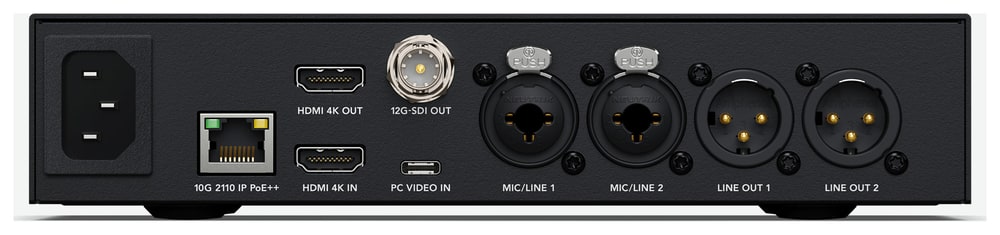

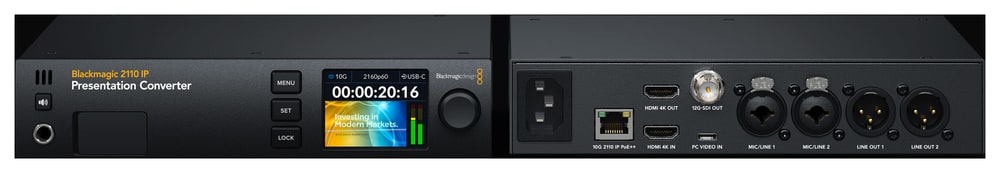

HDMI, USB-C, XLR und 10G-Ethernet an einem Ort

Der HDMI-Ausgang für den Projektor lässt sich zwischen dem Videoeingang und der 2110-IP-Rückführung umschalten. Zwei kombinierte XLR/TRS-Eingänge arbeiten mit Mikrofon- und Line-Pegel und unterstützen +48 V Phantomspeisung; außerdem gibt es zwei symmetrische XLR-Ausgänge für die Beschallung und einen Kopfhörerausgang.

Laptop vom Konverter versorgt

Der vordere und der hintere USB-C-Anschluss empfangen das Bild vom Computer und laden ihn zugleich mit bis zu 45 W, sodass der Redner kein eigenes Ladegerät braucht. Der HDMI-Eingang kann keine kopiergeschützten Inhalte aufnehmen.

IP-Video in der Praxis

Blackmagic Design bietet eine breite Palette an SMPTE-2110-IP-Videoprodukten – Konverter, Videomonitore, Audiomonitore und sogar Kameras. Sie unterstützen Ultra HD über kostengünstiges 10G-Ethernet. Die meisten Konverter sind bidirektional und eignen sich daher für Kameras, die einen zusätzlichen Kanal für die Programmrückführung brauchen. Die Rackmodelle haben eine elegante Frontblende mit Farb-LCD-Display für Monitoring, Menüs und Diagnose. Alle Modelle entsprechen dem Standard SMPTE ST-2110 einschließlich PTP-Synchronisation und unterstützen NMOS, sodass sich Verbindungen über ein Videorouter-Panel herstellen lassen. Die 2110 IP Mini-Modelle sind so klein, dass sie hinter anderen Geräten verschwinden; die Rackmodelle werden direkt an der Front eingestellt.

Blackmagic 2110 IP Konverter binden SDI-Geräte in eine SMPTE-2110-Videoinfrastruktur ein und bieten einen erschwinglichen Weg, die gesamte Technik auf diese Technologie umzustellen. Man schließt sie einfach an Bildmischer, Festplattenrekorder, Streaming-Prozessoren, Kameras, Monitore und andere Geräte an. Der Standard SMPTE ST-2110 legt Übertragung, Synchronisation und Beschreibung von 10-Bit-Video, Audio und Zusatzdaten in IP-Netzwerken fest. Die Konverter synchronisieren SDI-Eingänge auf den PTP-Takt neu oder koppeln externe Geräte an einen aus PTP abgeleiteten Referenzausgang. Sie unterstützen 10-Bit-Video und die Standards SD, HD und Ultra HD bis 2160p60; bei einem Eingangswechsel schalten sie selbst auf den neuen Standard um, und Mehrkanalmodelle können auf jedem Kanal einen anderen Standard verarbeiten.

Blackmagic 2110 IP Konverter gibt es mit RJ-45-Anschlüssen für gängige Cat6-Kabel oder mit SFP-Steckplätzen für optische Module. Cat6-Kabel senken die Kosten eines SMPTE-2110-Systems deutlich – sie sind einfach zu konfektionieren, und 10G-Ethernet-Switches sind weit verbreitet. Eine große Herausforderung von SMPTE-2110 ist, dass ein IT-Techniker bereitstehen muss, um das IP-Videosystem am Laufen zu halten. Blackmagic Konverter lösen dieses Problem, denn sie lassen sich Punkt-zu-Punkt ohne komplexen Netzwerk-Switch verbinden. Die Vorteile von SMPTE-2110-IP-Video bleiben dennoch erhalten: einfache Ethernet-Kabel, Stromversorgung über das Kabel und bidirektionales Video.

In größeren SMPTE-2110-Systemen, etwa im Rundfunk, werden alle Geräte an einen Netzwerk-Switch angeschlossen und die Verbindungen mit dessen Konfigurationswerkzeug hergestellt, ähnlich wie bei einem klassischen Videorouter. Blackmagic 2110 IP Produkte unterstützen außerdem das NMOS-Protokoll: Die Einrichtung ist aufwendiger, bietet aber große Flexibilität. Dank NMOS arbeiten alle 2110-IP-Geräte wie ein großer virtueller Router zusammen; auch Videohub Smart Control kann Quellen in 2110-IP-Netzwerken routen, da es als NMOS-Controller arbeitet.

Dank 10G-Ethernet können Blackmagic SMPTE-2110-Videoprodukte kleiner, sparsamer und günstiger sein und über das Netzwerkkabel mit Strom versorgt werden. Für unkomprimiertes 10-Bit-Ultra-HD über 30 Bilder pro Sekunde reicht die Bandbreite von 10G-Ethernet jedoch nicht aus. Die Lösung ist der Blackmagic IP10 Codec: Er hat eine geringe Latenz von 8 Samples, basiert auf einem offenen Standard ohne Lizenzgebühren und benötigt als schlanker Codec mit geringem Verarbeitungsaufwand nur sehr wenig FPGA-Leistung, sodass kompatible SMPTE-2110-Produkte erschwinglich bleiben.

Merkmale der Blackmagic 2110 IP Konverter

• Alle Konverter entsprechen dem IP-Videostandard SMPTE-2110
• Wahlweise Miniaturkonverter oder Modelle für 19″-Racks
• Nutzung gängiger 10G-Ethernet-Netzwerke für eine kostengünstige Installation
• Neusynchronisation der SDI-Eingänge auf den PTP-Takt
• NMOS-Unterstützung für einen virtuellen Router
• Blackmagic IP10 Codec mit geringer Latenz und offenem Standard
• Alle SD-, HD- und Ultra-HD-Standards bis 2160p60
