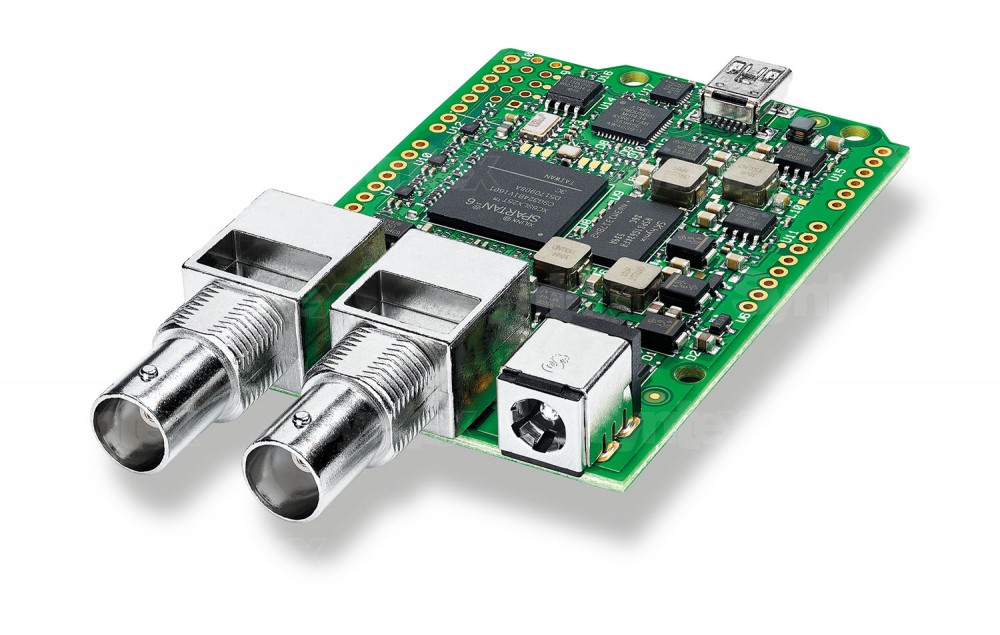

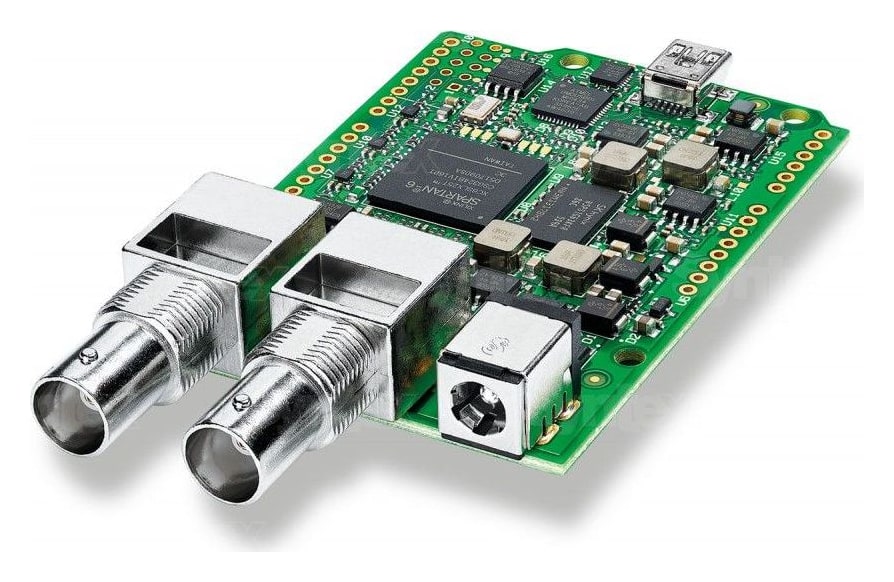

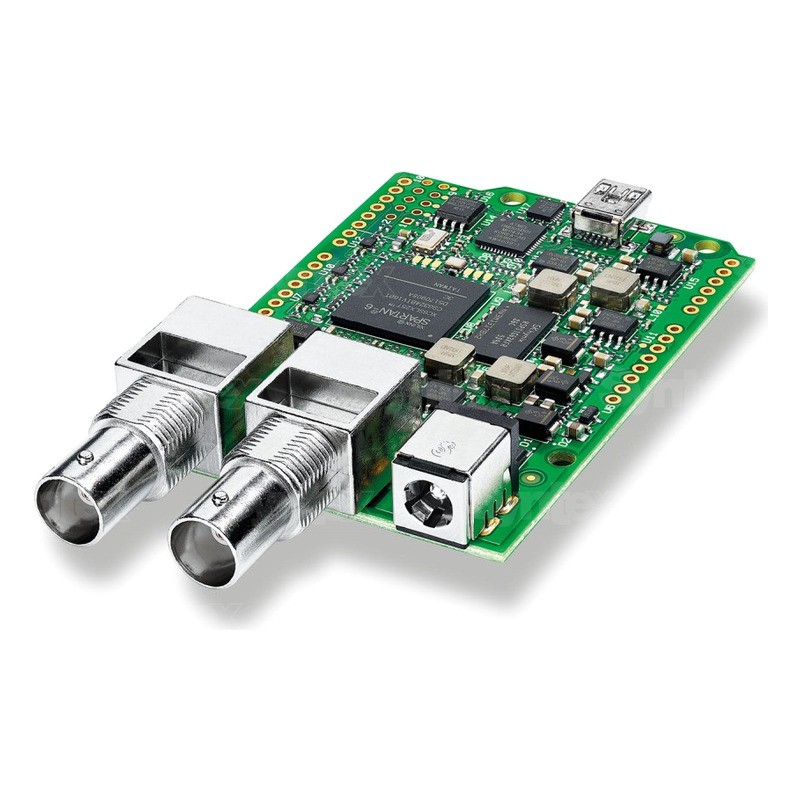

Blackmagic Design 3G-SDI Arduino Shield

Der offene Weg zu einem eigenen Kamerasteuergerät

Entwicklung einer eigenen Steuerung: Die Erstellung eines Fernbedienungsmoduls speziell für SDI ist oft komplex und erfordert Kenntnisse im Bereich der digitalen Hochgeschwindigkeitstechnik. Dieses Shield verlagert diese Aufgabe auf die leicht zugängliche Arduino-Plattform und macht das dokumentierte Blackmagic SDI Camera Control Protocol nutzbar.

Arduino ist eine offene Plattform für die schnelle Erstellung von Hardware-Prototypen. Das Standard-Shield-Format ermöglicht es, das Modul auf ein kompatibles Arduino-R3-Board zu montieren und beispielsweise einen Joystick für Blende und Fokus, ein Bedienfeld für Farbkorrekturen oder einen eigenen Tally-Controller zu erstellen.

SDI Camera Control Protocol: Die Befehle werden in das Blende-Intervall des SDI-Signals eingefügt, sodass die Kamera die Steuerung über dasselbe Kabel wie das Videosignal empfängt. Es lassen sich kompatible Kameras und Objektive, Farbkorrekturen, Tally-Anzeigen sowie weitere Funktionen steuern.

Die Entwicklungsunterlagen enthalten Beispielquellcode. Die Befehle sind im Benutzerhandbuch dokumentiert, sodass die Beispiele an ein bestimmtes Studio- oder Installationssystem angepasst werden können.

Das bidirektionale SDI-Modul verfügt über einen Eingang und einen Ausgang, versorgt das Arduino mit Strom, bietet I²C- und serielle Kommunikation sowie einen USB-Anschluss für Firmware-Updates.
