Blackmagic Design DeckLink 4K Extreme 12G - Quad SDI

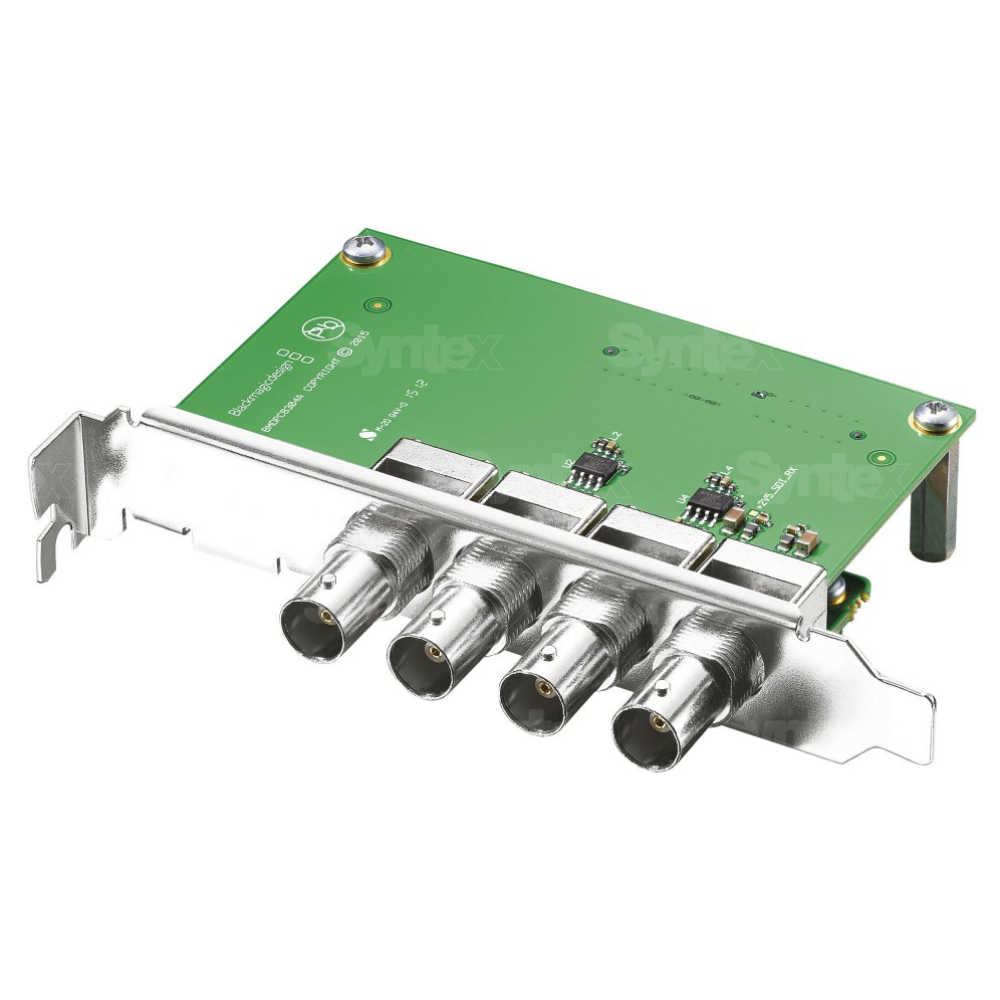

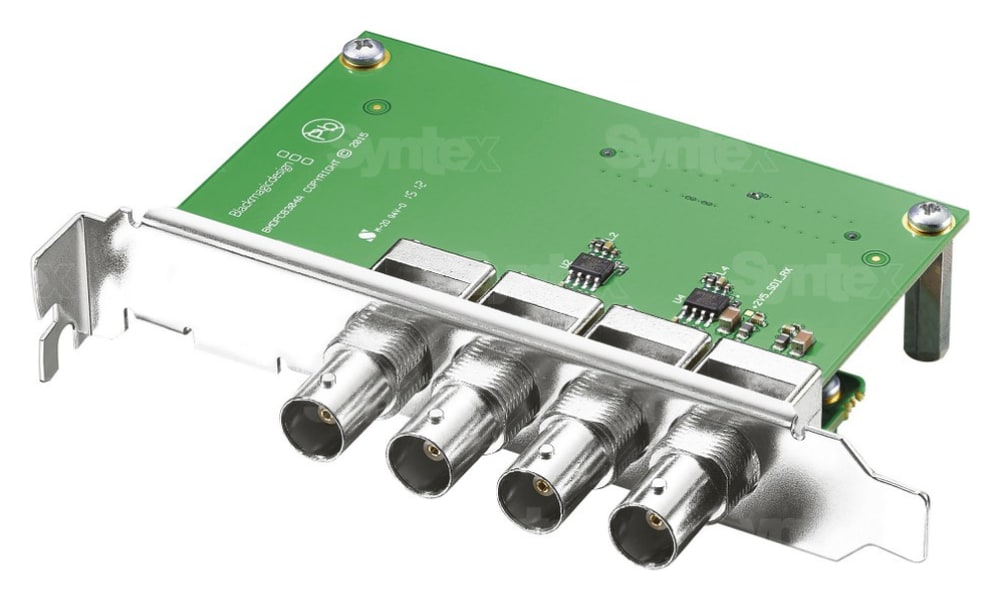

DeckLink 4K Extreme 12G – Quad SDI ist eine Mezzanine-Karte, mit der sich ältere Technik, die Ultra-HD- und 4K-Video über vier 3G-SDI-Leitungen überträgt, an die Karte DeckLink 4K Extreme 12G anschließen lässt. Sie ersetzt die HDMI-Mezzanine-Karte, die standardmäßig mit der DeckLink 4K Extreme 12G geliefert wird. Der Anwender tauscht die Karte einfach selbst und kann nach dem Einbau sofort über Quad Link 3G-SDI aufnehmen oder wiedergeben. Neben Quad Link 3G-SDI bietet sie einen Hardwarewandler, der 2160p60-Signale von den 12G-SDI-Eingängen in das Format 1080p60 umsetzt.

Quad Link SDI für ältere 4K-Technik

Schnelles 12G-SDI und vier 3G-SDI-Anschlüsse auf einer Karte – ältere Monitore, Rekorder und Digital-Cinema-Projektoren mit Quad Link bleiben im Einsatz.

Quad Link 3G-SDI4× BNC2160p60 → 1080p60Für 4K Extreme 12GVom Anwender tauschbar

Brücke zwischen 12G-SDI und Quad Link

Mit dieser Mezzanine-Karte hat die DeckLink 4K Extreme 12G zugleich schnelle 12G-SDI-Anschlüsse für neue Technik und vier 3G-SDI-Anschlüsse für Geräte, die Ultra HD und 4K über vier Kabel übertragen.

Quad Link 3G-SDI

Aufnahme und Wiedergabe von Ultra HD und 4K über vier 3G-SDI-Leitungen.

Abwärtswandlung auf HD

Hardwarewandlung von 2160p60 der 12G-SDI-Eingänge auf 1080p60.

12-Bit-RGB

RGB 4:4:4 in 12 Bit bis 2160p30 und Keying in 1080p60.

DaVinci Resolve

Vorschau auf älteren Monitoren und Digital-Cinema-Projektoren.

Ersetzt die HDMI-Mezzanine-Karte

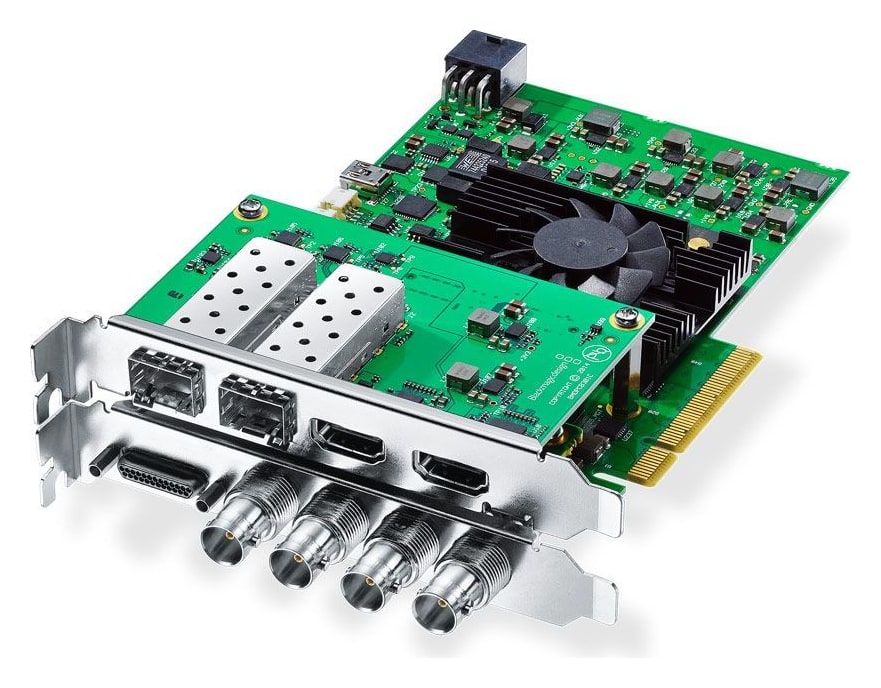

Die Karte wird anstelle der HDMI-Mezzanine-Karte eingesetzt, die die DeckLink 4K Extreme 12G standardmäßig enthält (im Bild). Den Tausch erledigt der Anwender selbst; die Karte funktioniert nur mit der Karte DeckLink 4K Extreme 12G und erfordert Desktop Video 10.4.1 oder neuer, das auch Deep Color unterstützt.
