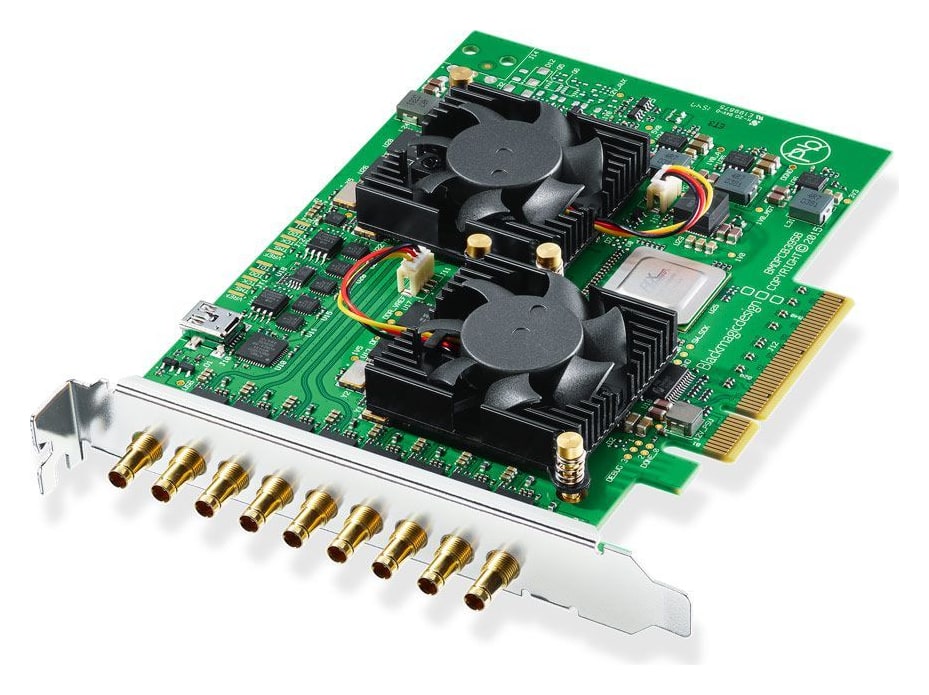

Blackmagic Design DeckLink Quad 2

  • Gratisversand
Artikelcode: BDLKDVQD2

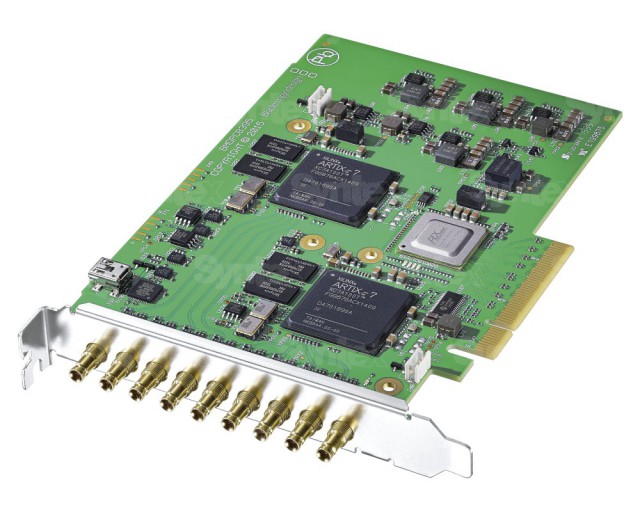

Blackmagic DeckLink Quad 2 ist eine PCI-Express-Karte mit acht unabhängigen 3G-SDI-Anschlüssen für Mehrkanalaufnahme und -wiedergabe von SD- und HD-Video bis 1080p60. Jeder der acht Kanäle lässt sich in beliebiger Kombination auf Eingang oder Ausgang schalten, sodass eine Karte in einem einzigen Steckplatz acht Karten ersetzt – für Entwickler, Medienserver,…

Weitere Informationen

1 049 € inkl. MwSt. 881.51 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
Wir versenden: heute
Zu versenden 3 Stück
Praha 2 Stück, Bratislava 1 Stück
Artikelcode:
BDLKDVQD2
Zum Vergleich hinzufügen Preisentwicklung

Blackmagic Design DeckLink Duo 2

Zu versenden 1 Stück545.07 €ohne MwSt. 458.04 €

Blackmagic Design DeckLink Quad HDMI Recorder

Zu versenden 2 Stück593.56 €ohne MwSt. 498.79 €

Blackmagic Design DeckLink Duo 2 Mini

Zu versenden 3 Stück629 €ohne MwSt. 528.57 €

Blackmagic Design DeckLink 8K Pro G2

Zu versenden 2 Stück829 €ohne MwSt. 696.64 €

Top-Zubehör für Blackmagic Design DeckLink Quad 2

Blackmagic Design Cable (DIN 1.0/2.3 to BNC Female, 20 cm)

Hochwertiges 6G-SDI-Kabel von Blackmagic Design mit 20 cm Länge, das einen Micro-BNC-Anschluss
24 €
Zu versenden > 5 Stück

Infinitek Cable SDI DIN 1.0/2.3 to BNC (M) for DECKLINK QUAD (9pcs) 30cm

Satz von 9 Verbindungskabeln für Blackmagic Design DeckLink Quad-Karten. Der Kabelsatz
141 €
Zu versenden 1 Stück

Infinitek Cable SDI DIN 1.0/2.3 to BNC (M) for DECKLINK QUAD (9pcs) 2m

Satz von 9 Verbindungskabeln für Blackmagic Design DeckLink Quad-Karten. Der Kabelsatz
165 €
7-14 Tage

Blackmagic Design Cable (DIN 1.0/2.3 to BNC Male, 44 cm)

Hochwertiges 6G-SDI-Kabel von Blackmagic Design mit 44 cm Länge, das einen Micro-BNC-Anschluss
24 €
auf Anfrage

Infinitek DIN 1.0/2.3 to BNC (F) for Decklink QUAD 0,3m (9pcs)

Satz von 9 Verbindungskabeln für Blackmagic Design DeckLink Quad-Karten. Der Kabelsatz
173 €
7-14 Tage

Sonnet Echo Express SE III (Thunderbolt 3)

  • Gratisversand
Sonnet Echo Express SE III (Thunderbolt 3 Edition) ist eine externe Box zum Anschluss
1 079 €
auf Anfrage

Alles Zubehör anzeigen

Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Blackmagic DeckLink Quad 2 ist eine PCI-Express-Karte mit acht unabhängigen 3G-SDI-Anschlüssen für Mehrkanalaufnahme und -wiedergabe von SD- und HD-Video bis 1080p60. Jeder der acht Kanäle lässt sich in beliebiger Kombination auf Eingang oder Ausgang schalten, sodass eine Karte in einem einzigen Steckplatz acht Karten ersetzt – für Entwickler, Medienserver, Digital Signage und Echtzeit-Videosysteme.

Acht SDI-Kanäle in einem Steckplatz

Acht 3G-SDI-Anschlüsse im Mini-DIN-Format schalten unabhängig zwischen Aufnahme und Wiedergabe um. Die Karte ist voll kompatibel mit dem vorherigen Vierkanalmodell und bietet Entwicklern bis zu acht Eingänge oder acht Ausgänge.

8× 3G-SDIBis 1080p608 unabhängige KanäleBlack Burst / Tri-SyncPCIe x8

Acht DeckLink-Karten auf einer Platine

Jede SDI-Schnittstelle ist unabhängig, arbeitet in ihrem eigenen Format, und die Karte beherrscht gleichzeitige Aufnahme und Wiedergabe.

Entwickler und OEM

Bis zu acht Eingänge oder acht Ausgänge in beliebiger Kombination.

Replay und Playout

Aufnahmeserver, Channel-in-a-Box und Replay.

Digital Signage

Bis zu acht Bildschirme von einer Karte.

Aufnahme in Echtzeit

Ingest mehrerer Kameras gleichzeitig.

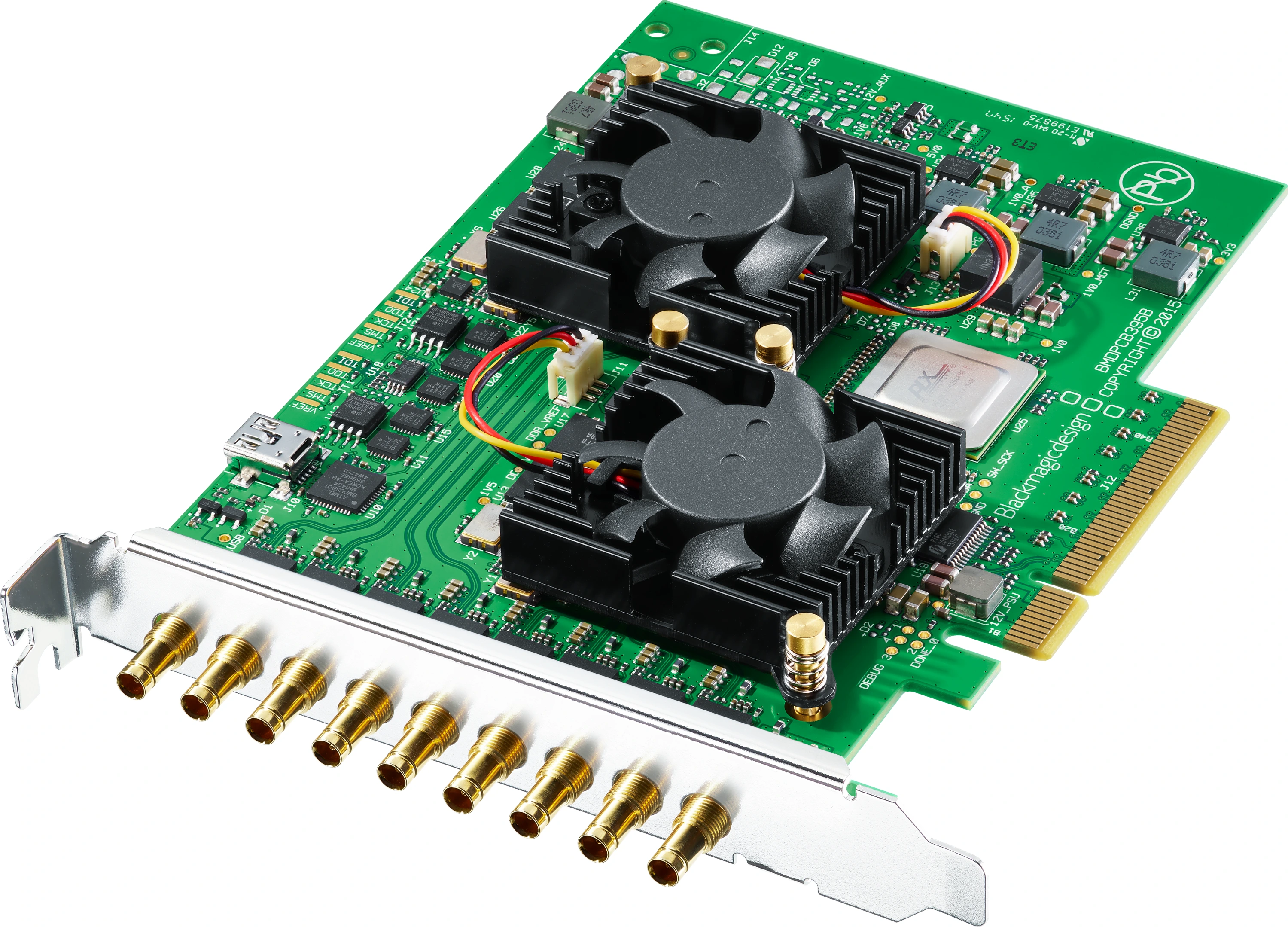

Jeden Anschluss separat einstellen

Auf der Slotblende sitzen neun Mini-DIN-Anschlüsse: acht bidirektionale 3G-SDI und ein Referenzeingang für Black Burst oder Tri-Sync. Jeder Kanal führt 16 eingebettete Audiokanäle mit 48 kHz / 24 Bit; an übliche BNC-Verkabelung wird die Karte mit Adapterkabeln DIN 1.0/2.3 auf BNC angeschlossen, die separat erhältlich sind.

DeckLink Quad 2 – Jeden Anschluss separat einstellen

Dichte Mehrkanal-Konnektivität

Acht unabhängige Aufnahme- und Wiedergabekarten in einem PCI-Express-Steckplatz sparen Platz im Server. Die Kanäle eignen sich für die Aufnahme von mehreren Kameras, Channel-in-a-Box, Replay, Digital Signage mit mehreren Bildschirmen und Mehrkanalsysteme für Untertitelung und Formatkonvertierung.

DeckLink Quad 2 – Dichte Mehrkanal-Konnektivität

SD- und HD-Formate bis 1080p60

Jeder Kanal unterstützt NTSC, PAL, 720p, 1080i, 1080PsF und 1080p bis 60 Bilder/s. Die Karte beherrscht 12-Bit-RGB 4:4:4 bis 1080p30 bei der Wiedergabe und 10-Bit-YUV 4:2:2 in allen Formaten, die Farbräume Rec. 601, 709 und 2020 sowie statische HDR-Metadaten mit den Kennlinien HLG und PQ; die Umwandlung von 720p in 1080 und zurück erledigt sie bei der Wiedergabe in Hardware.

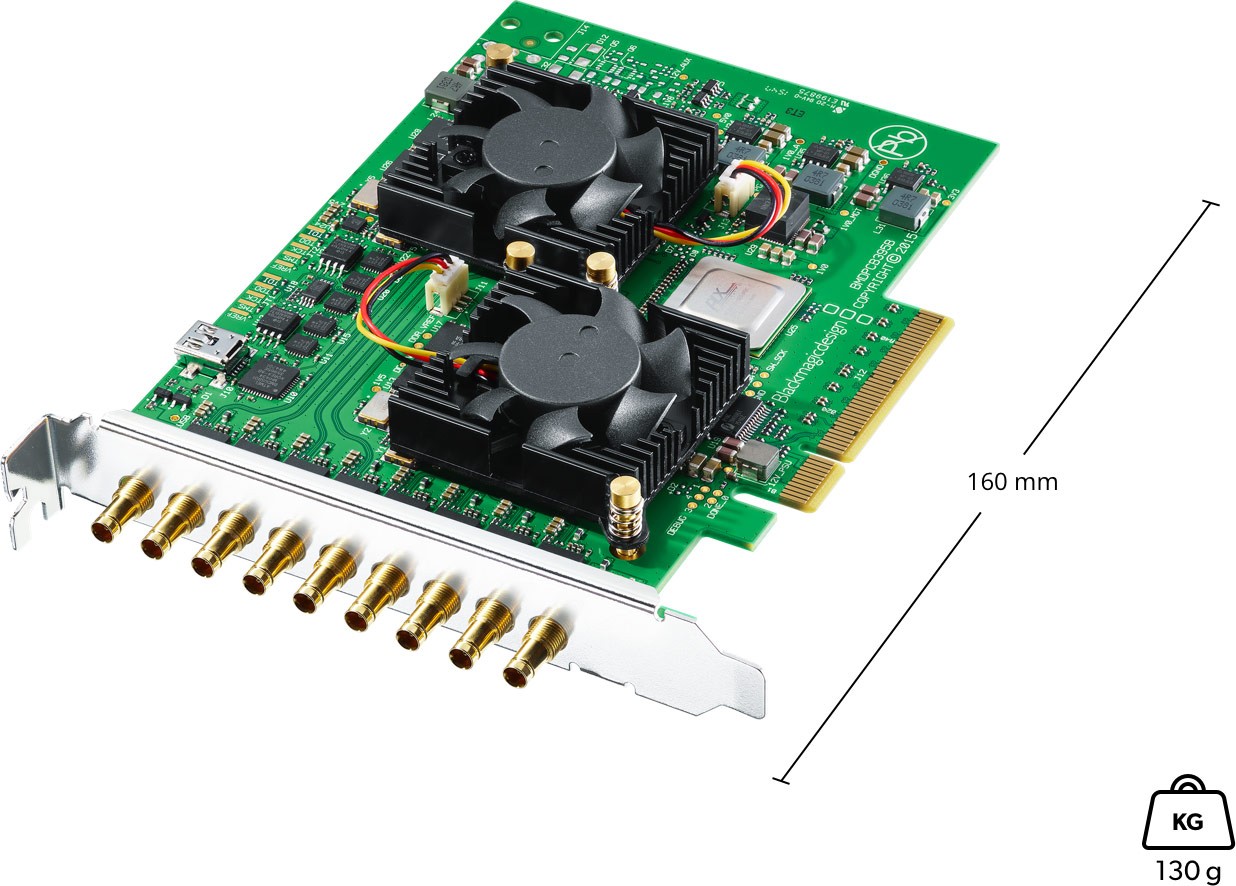

Abmessungen und Einbau

Die Karte ist 160 mm lang, wiegt 130 g und nimmt 22 W auf. Die Schnittstelle PCI Express x8 der 2. Generation funktioniert in Steckplätzen x8 und x16; unter den Mac-Computern ist ein Mac Pro mit PCI-Express-Steckplätzen erforderlich.

DeckLink Quad 2 – Abmessungen und Einbau

Flexibilität dank SDK

Die Software Desktop Video enthält für macOS und Windows die Anwendungen Media Express, Disk Speed Test und LiveKey, das Werkzeug Desktop Video Utility und den Treiber, für Linux Media Express, Desktop Video Utility und den Treiber. Die Karte arbeitet mit DaVinci Resolve, Final Cut Pro, Premiere Pro, Media Composer, After Effects und Pro Tools, und über das Desktop Video SDK stellt sie Anwendungen jeden der acht Kanäle einzeln bereit.

DeckLink Quad 2 – Flexibilität dank SDK

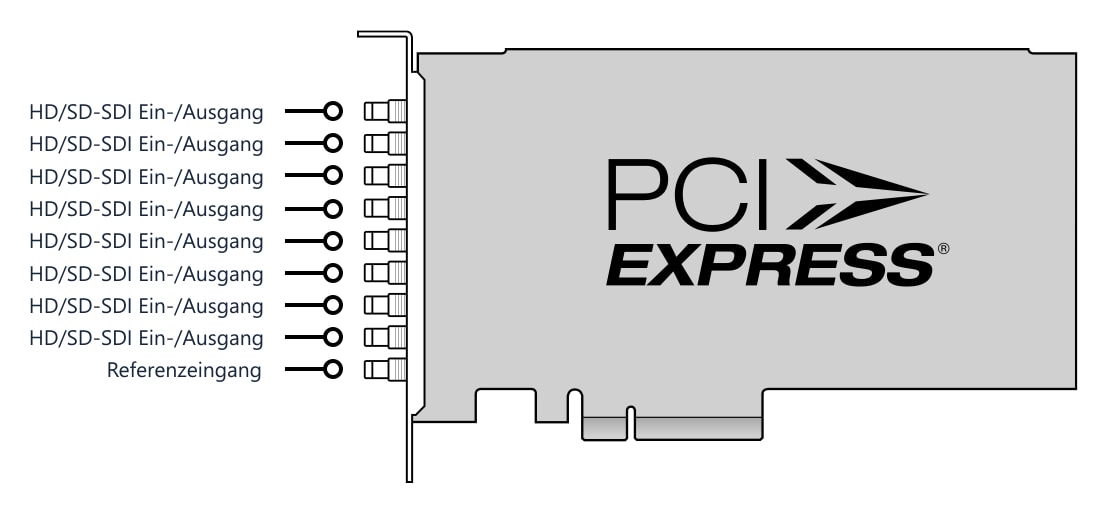

Anschlüsse

Auf der Slotblende sitzen acht HD/SD-SDI-Ein-/Ausgänge und darunter der Referenzeingang, alle mit Anschlüssen DIN 1.0/2.3.

DeckLink Quad 2 – Anschlüsse

Weitere Informationen

Details für Achtkanal-SDI-Systeme

DeckLink Quad 2 vereint acht DeckLink-Karten auf einer Platine in einem einzigen PCI-Express-Steckplatz. Sie ist für Entwickler, OEM-Hersteller, Medienserver, Digital Signage mit mehreren Bildschirmen und Echtzeit-Videosysteme bestimmt. Sie bietet acht unabhängige 3G-SDI-Schnittstellen für SD und HD bis 1080p60.

Jede SDI-Schnittstelle ist unabhängig und lässt sich auf eine unterstützte Videonorm umschalten, und die Karte beherrscht vollen Duplexbetrieb für gleichzeitige Aufnahme und Wiedergabe. Zur Verfügung stehen ein Synchroneingang für Black Burst oder Tri-Sync, PCI Express x8 der 2. Generation und Unterstützung für Windows, macOS und Linux.

Entwicklung und Bildqualität
Das mitgelieferte SDK, DirectShow-Filter und die QuickTime-API ermöglichen Anwendungen für Mehrkanalaufnahme, Wiedergabe, Untertitelung und Formatkonvertierung. Die Karte unterstützt unkomprimiertes 8- und 10-Bit-SD/HD-Video 4:2:2 YUV ohne Generationsverluste und Kompressionsartefakte.

Effizienz und Konnektivität
Acht unabhängige Aufnahme- und Wiedergabekarten in einem PCIe-Steckplatz sparen Platz im Server. Der geringe SDI-Jitter erlaubt lange Kabelwege; eingebettetes SDI-Audio einschließlich Dolby Digital für Surround-Anwendungen wird unterstützt.

Mitgeliefert werden Media Express und ein SDK für eigene Workflows, kompatibel mit Blackmagic-DeckLink-Karten.

VERPACKUNGSINHALT

  • Karte DeckLink Quad 2

SPEZIFIKATIONEN

  • Funktion: Gleichzeitige Aufnahme und Wiedergabe
  • SDI-Anschlüsse: 8× bidirektional 3G-SDI (DIN 1.0/2.3)
  • Kanalkonfiguration: Jeder Anschluss unabhängig als Eingang oder Ausgang, bis 12 Bit SD und HD
  • Maximales Format: SD und HD bis 1080p60
  • Referenzeingang: Tri-Sync oder Black Burst
  • Eingebettetes Audio: 16 Kanäle in SD und HD; 48 kHz, 24 Bit
  • SD-Formate: 525i59,94 NTSC, 625i50 PAL
  • HD-Formate: 720p50, 720p59,94, 720p60, 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60, 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97, 1080PsF30, 1080i50, 1080i59,94, 1080i60
  • Abtastung und Farbpräzision: 4:2:2, 4:4:4; 8/10/12-Bit-RGB 4:4:4 bis 1080p30 (12 Bit nur bei Wiedergabe), 8/10-Bit-YUV 4:2:2 in allen Formaten
  • Farbraum: Rec. 601, Rec. 709, Rec. 2020
  • HDR: Statische HDR-Metadaten, Kennlinien HLG und PQ
  • Normen: SMPTE 259M, 292M, 296M, 372M, 425M, ITU-R BT.656, ITU-R BT.601
  • SDI-Metadaten: RP 188 / SMPTE 12M-2 und Untertitel (Closed Captions)
  • Verarbeitung: Farbraumkonvertierung in Hardware in Echtzeit; Software-Downkonvertierung bei Wiedergabe und Aufnahme (Letterbox, anamorph 16:9); Software-Upkonvertierung SD auf HD bei der Aufnahme; Wandlung 720p ↔ 1080 bei der Wiedergabe (Hardware); Echtzeiteffekte in DaVinci Resolve, Final Cut Pro, Premiere Pro und Media Composer
  • Computerschnittstelle: PCI Express x8 2. Generation, kompatibel mit Steckplätzen x8, x16
  • Unterstützte Codecs: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR, DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, unkomprimiert 8 Bit 4:2:2, 10 Bit 4:2:2, 10 Bit 4:4:4
  • Software im Lieferumfang: Media Express, Disk Speed Test, LiveKey, Desktop Video Utility und Treiber für macOS und Windows; Media Express, Desktop Video Utility und Treiber für Linux
  • Betriebssysteme: macOS 15 Sequoia, macOS 26 Tahoe oder neuer; Windows 10 (64 Bit), Windows 11; Linux; unter den Mac-Computern nur Mac Pro mit PCI-Express-Steckplätzen
  • Leistungsaufnahme: 22 W
  • Kartenlänge: 160 mm
  • Gewicht: 130 g
  • Betriebstemperatur: 5–40 °C
  • Lagertemperatur: −20–45 °C
  • Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend
  • Herstellergarantie: 3 Jahre (eingeschränkte Herstellergarantie)
Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Karten intern ausschneiden

Wichtigste Parameter

Maximale AuflösungHD · 1920×1080 @ 60 fps
AusgangSDI · 3G SDI
EingängeSDI · 3G SDI
AnschlussPCI Express 2.0 x8

Andere Parameter

AndereMehrere Eingänge
