Blackmagic Design Camera Fiber Converter

+2
  • Gratisversand
Artikelcode: CINEURSANWFRCAM

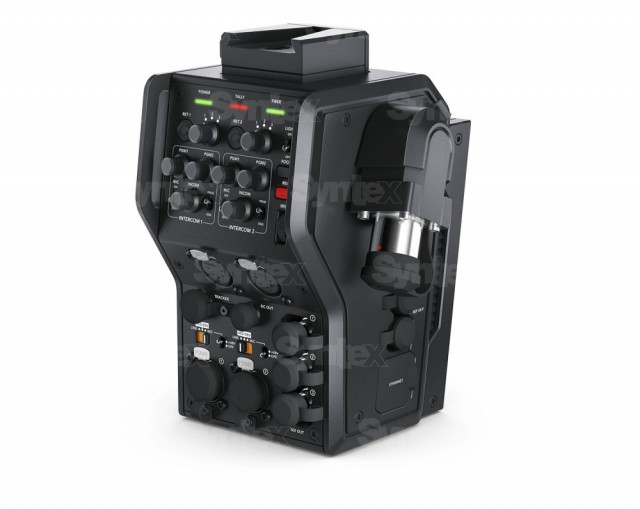

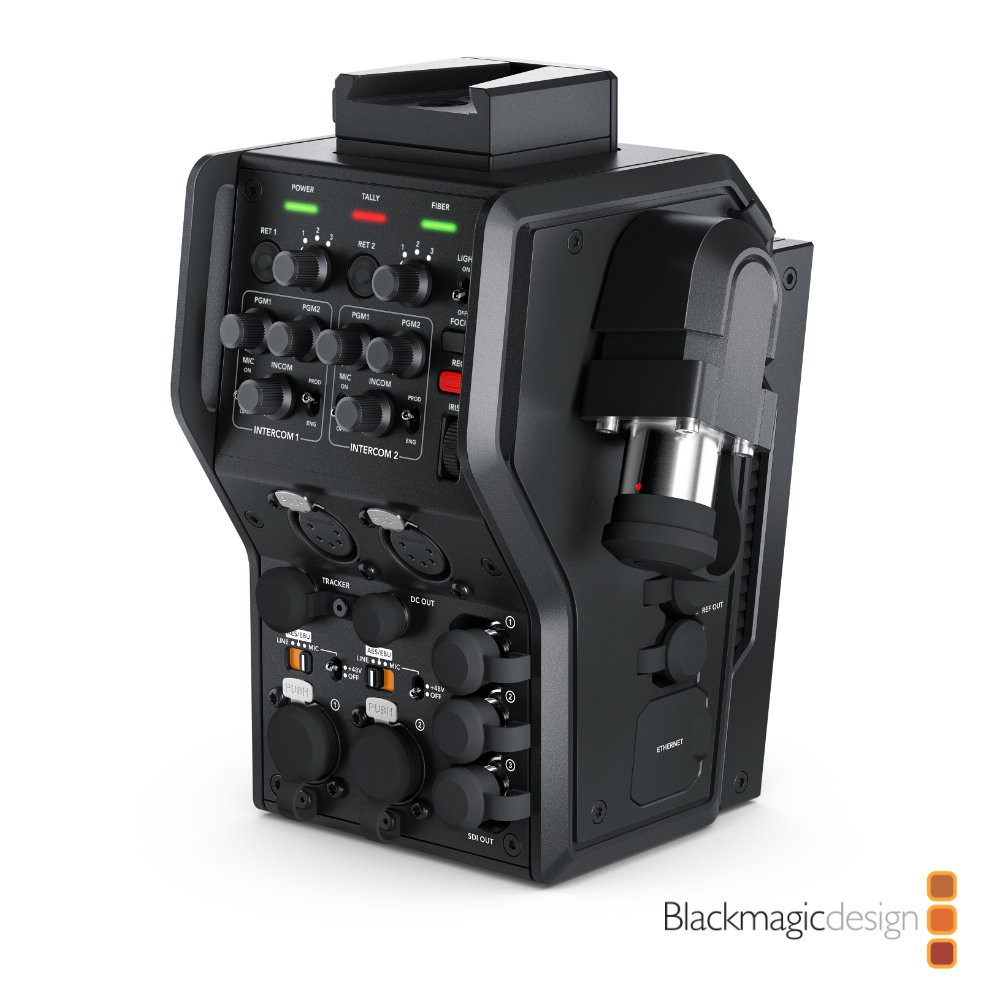

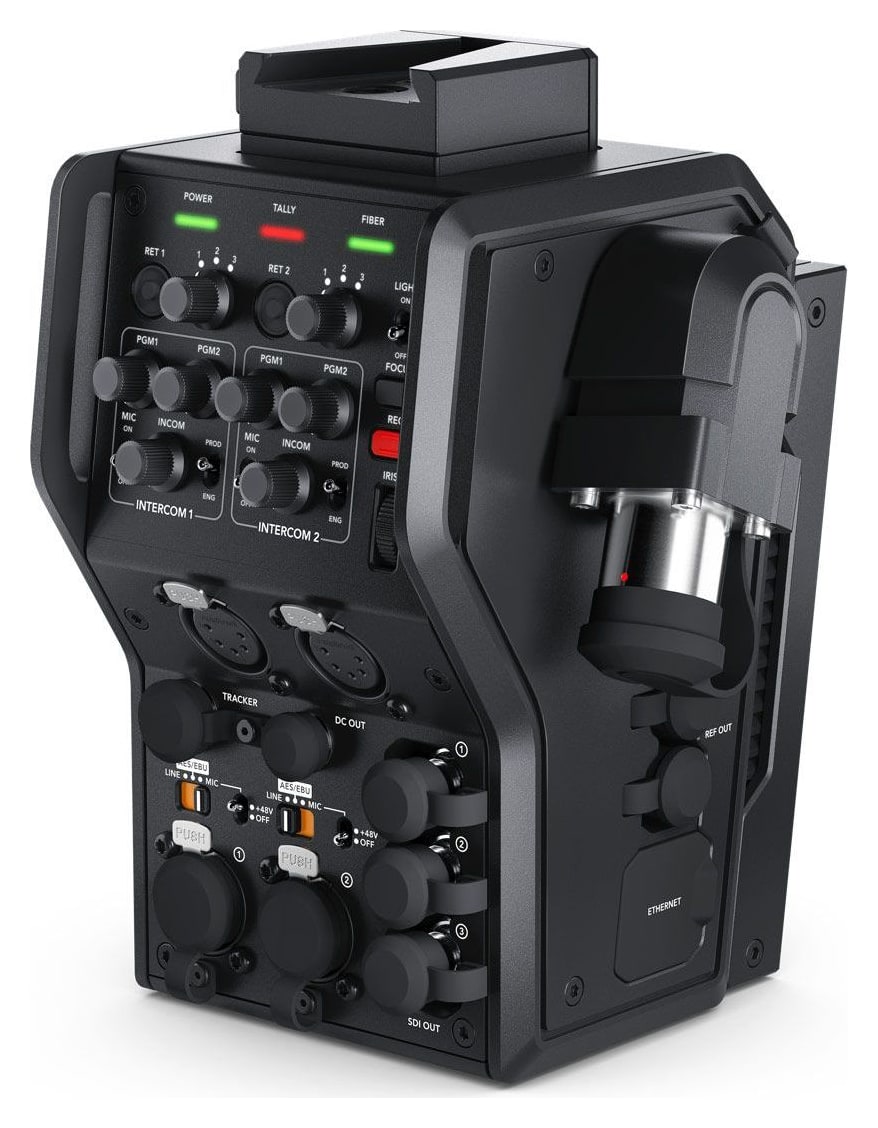

Der Blackmagic Camera Fiber Converter wird an der Rückseite einer URSA Broadcast oder URSA Mini befestigt und wandelt Video, Audio, Strom, Intercom, Tally und Kamerasteuerung in ein einziges SMPTE-Hybridkabel um. So betreiben Sie die Kamera bis zu 2 km von der Regie oder vom Übertragungswagen entfernt, und an der Rückseite erhalten Sie die gewohnten Bedienelemente…

Weitere Informationen

3 359 € inkl. MwSt. 2 822.69 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
auf Anfrage
Artikelcode:
CINEURSANWFRCAM
Zum Vergleich hinzufügen Preisentwicklung

Top-Zubehör für Blackmagic Design Camera Fiber Converter

Canare Hybrid 150m SMPTE 311M Kabel auf Schill-Trommel

  • Gratisversand
SMPTE HFO Hybrid SMPTE 311M kamerataugliches Kabel auf Schill-Trommel - 150 m Lä
1 789 €
7-14 Tage

Blackmagic Design Studio Fiber Converter

  • Gratisversand
  • SHOWROOM PRAHA
Der Blackmagic Studio Fiber Converter ist das Studioende der SMPTE-Kamerakette: Er
3 499 €
auf Anfrage

Canare SMPTE 311M Hybridkabel auf Schill-Trommel 100m

  • Gratisversand
SMPTE HFO Hybrid SMPTE 311M kamerataugliches Kabel auf Schill-Trommel - 100 m Lä
1 299 €
7-14 Tage

Blackmagic Design URSA Studio Viewfinder G2

  • Gratisversand
  • SHOWROOM PRAHA
Der Blackmagic URSA Studio Viewfinder G2 ist ein 7-Zoll-Studiosucher mit einer Helligkeit
1 639 €
auf Anfrage

BEYERDYNAMIC DT-109/50

Das Beyerdynamic DT-109/50 Headset mit seinem robusten Design und der einfachen Wartung
250 €
auf Anfrage

Alles Zubehör anzeigen

Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Der Blackmagic Camera Fiber Converter wird an der Rückseite einer URSA Broadcast oder URSA Mini befestigt und wandelt Video, Audio, Strom, Intercom, Tally und Kamerasteuerung in ein einziges SMPTE-Hybridkabel um. So betreiben Sie die Kamera bis zu 2 km von der Regie oder vom Übertragungswagen entfernt, und an der Rückseite erhalten Sie die gewohnten Bedienelemente einer Studiokamera.

Kamera bis zu 2 km von der Regie entfernt, mit einem Kabel

Der Konverter macht aus einer professionellen Kamera eine vollwertige Studiokamera: Ein SMPTE-Kabel trägt Video, Audio, Intercom, Tally, Steuerung und Strom.

Reichweite bis 2 km12G-SDISMPTE-HybridkabelZwei IntercomsUltra HD bis 2160p60

Studiokamera mit einem Kabel

Der Konverter bündelt Video, Audio, Intercom, Tally, Kamerasteuerung und Strom in einem einzigen SMPTE-Hybridkabel. Zusätzliche Kabel und teure Extender entfallen.

Studiobedienung

Return-Tasten, doppelte Intercom-Bedienung, Aufnahme, Fokus und Blende direkt an der Kamerarückseite.

Intercom und Tally

Zwei Headsets mit 5-poligen XLR-Anschlüssen und ein Tracker-Ausgang mit weiterem Intercom und Tally-Signal.

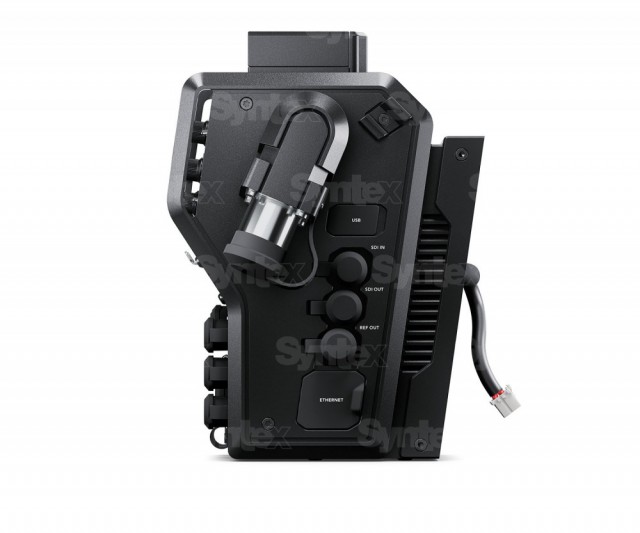

Kameraanschlüsse

12G-SDI-Eingang von der Kamera, drei 3G-SDI-Return-Ausgänge, PTZ, Ethernet, USB-C, XLR-Eingänge, D-Tap-Ausgang und Kameraspeisung über einen Molex-Anschluss.

Reichweite bis 2 km mit einem Kabel

Der Kameraplatz liegt oft weit von der Regie entfernt – im Studio, im Stadion oder neben dem Übertragungswagen. SDI hat nur eine begrenzte Reichweite, und Strom, Intercom, Tally, Video und Audio getrennt zu führen ist teuer und aufwendig. Das Paar Camera Fiber Converter und Studio Fiber Converter bündelt alles in einem bis zu 2 km langen SMPTE-Kabel. Geeignet für Nachrichten, Interviews, Serien, Sportübertragungen, Webcasting und Schulen.

Blackmagic Design Camera Fiber Converter – Reichweite bis 2 km mit einem Kabel

SMPTE-Standard und Sicherheit

Der Konverter nutzt das standardisierte SMPTE-311M-Hybridkabel mit SMPTE-304-Steckverbindern: zwei Glasfasern, ein Datenpaar, ein Stromversorgungspaar und ein zentrales Zugelement. Nach Sicherheitsprüfungen sendet der Studio Fiber Converter die standardmäßigen 200 V über das Kabel für Kamera und Zubehör. Mikrocontroller an beiden Enden überwachen die Stromversorgung und schalten sie bei einem beschädigten Kabel oder Erdschluss sofort ab.

Blackmagic Design Camera Fiber Converter – SMPTE-Standard und Sicherheit

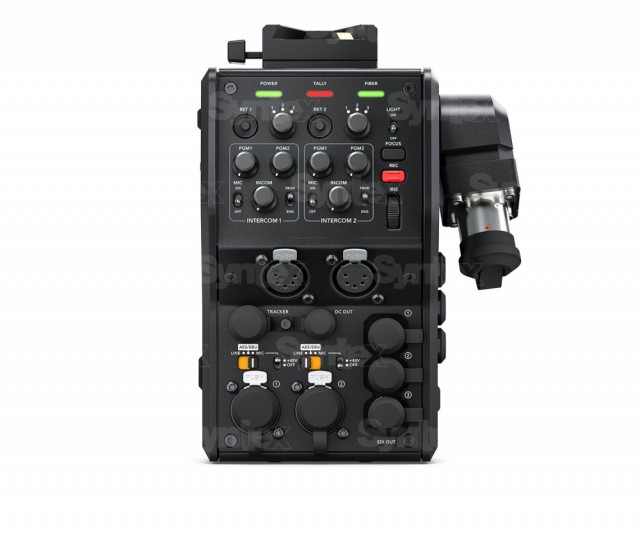

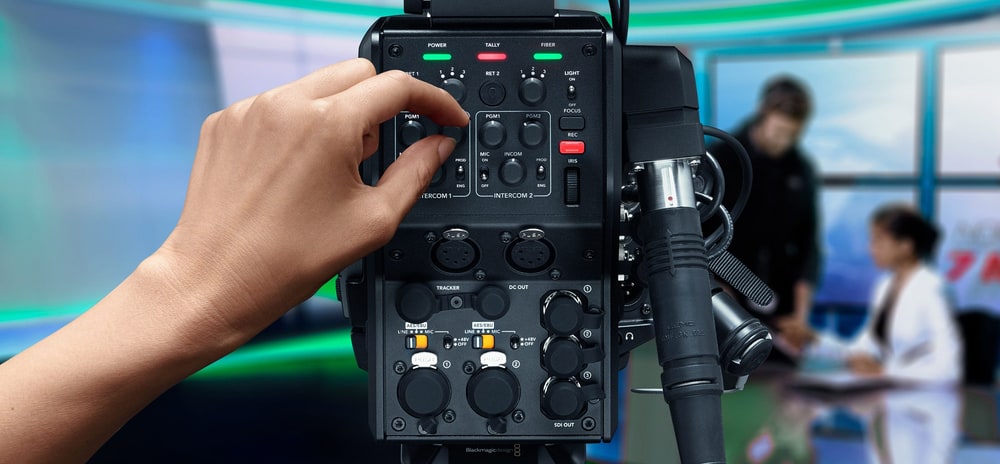

Studiobedienung an der Kamerarückseite

Studiokameras werden von hinten bedient, Fernsehkameras haben ihre Bedienelemente dagegen an der Seite. Der Konverter ergänzt daher an der Kamerarückseite Return-Tasten, zwei Intercom-Bedienfelder mit Programmmischung, eine Aufnahmetaste, Fokus und ein Blendenrad.

Blackmagic Design Camera Fiber Converter – Studiobedienung an der Kamerarückseite

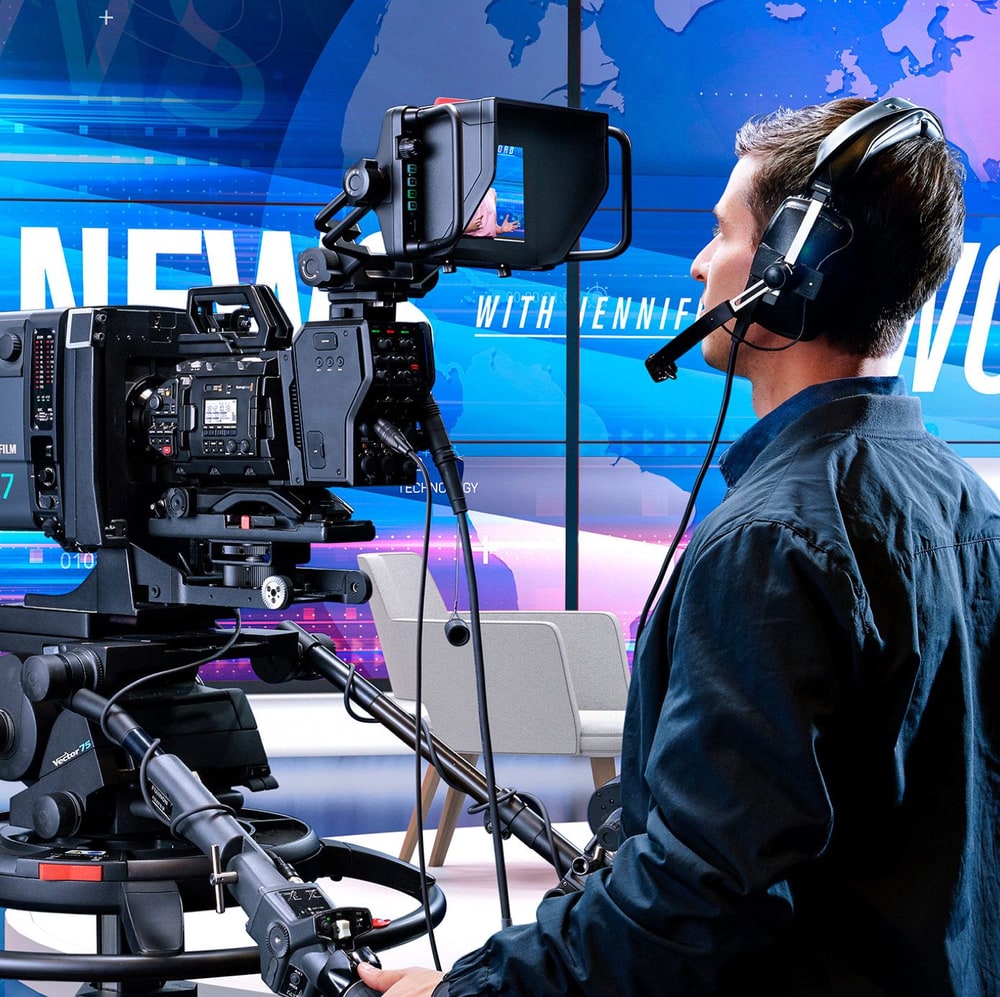

Intercom und Tally

Zwei Zweikanal-Intercoms mit standardmäßigen 5-poligen XLR-Anschlüssen für professionelle Headsets, Dreiwege-Audiomischung an jedem Ausgang und ein 10-poliger Tracker-Anschluss mit weiterem Intercom und Tally für den Kranführer, wenn beide Headsets belegt sind. Fällt die Faser aus, schaltet das Intercom automatisch auf einen Ersatzkanal über das Datenpaar des SMPTE-Kabels um. Headsets und Kabel mit 5-poligem XLR gehören nicht zum Lieferumfang.

Blackmagic Design Camera Fiber Converter – Intercom und Tally

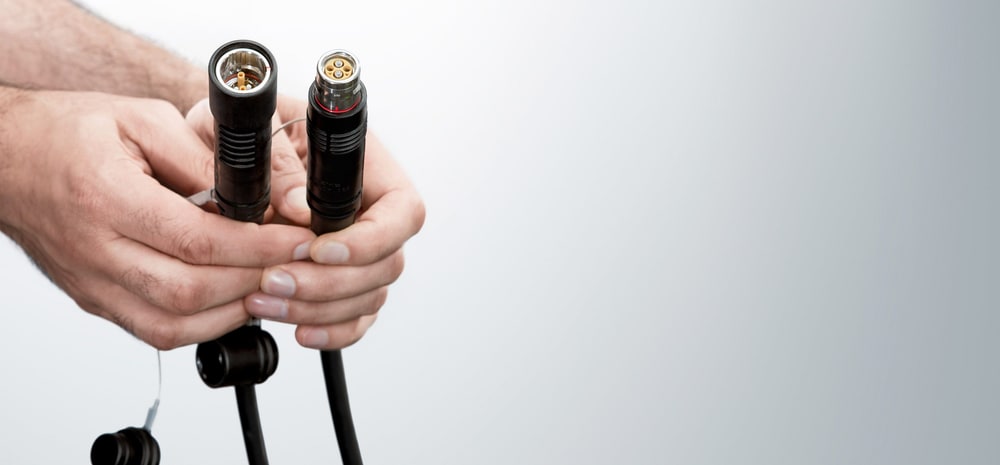

10G-Ethernet und IP-Video

Die SMPTE-Verbindung ist eine offene 10G-Ethernet-Strecke, daher sind Video und Return-Signale IP-Video mit verlustfreier 10-Bit-Kodierung. Intercom, Tally sowie Kamera- und Objektivsteuerung werden ebenfalls in IP mit niedriger Latenz umgewandelt; die Verzögerung liegt unter einem Bild.

Blackmagic Design Camera Fiber Converter – 10G-Ethernet und IP-Video

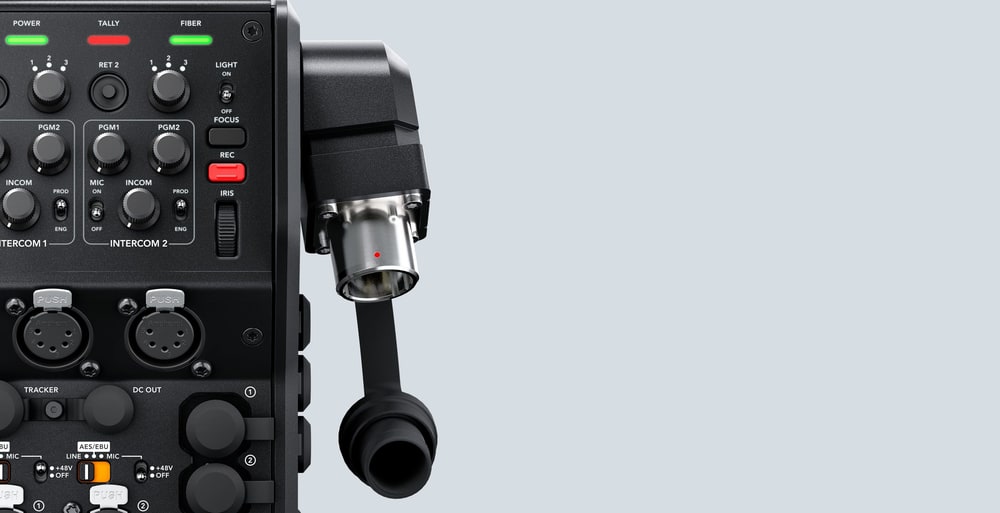

Robuste Bauweise

Das Ganzmetallgehäuse passt zu den Kameras URSA Broadcast und URSA Mini, die Anschlüsse in voller Größe haben Staubkappen, und oben nimmt eine V-Lock-Platte Zubehör auf, etwa den professionellen Sucher Blackmagic Studio Viewfinder. Der Konverter ist für anspruchsvollen Einsatz im Freien und Dauerbetrieb rund um die Uhr gebaut.

Blackmagic Design Camera Fiber Converter – Robuste Bauweise

Anschlüsse und Bedienelemente

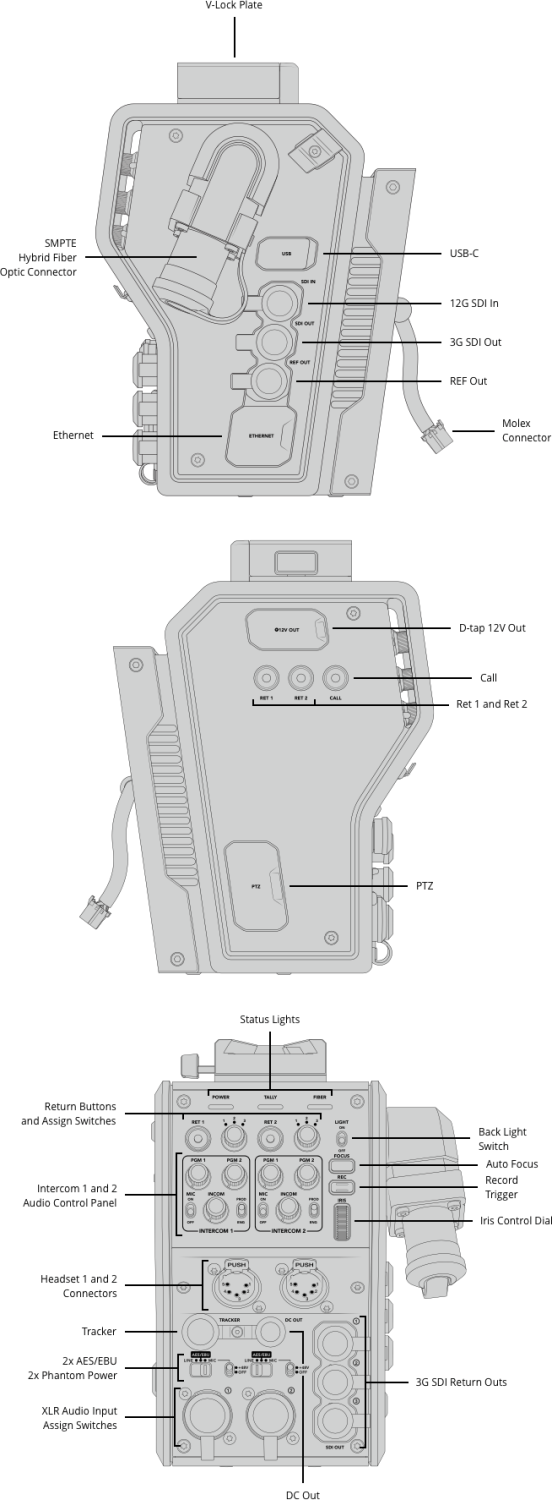

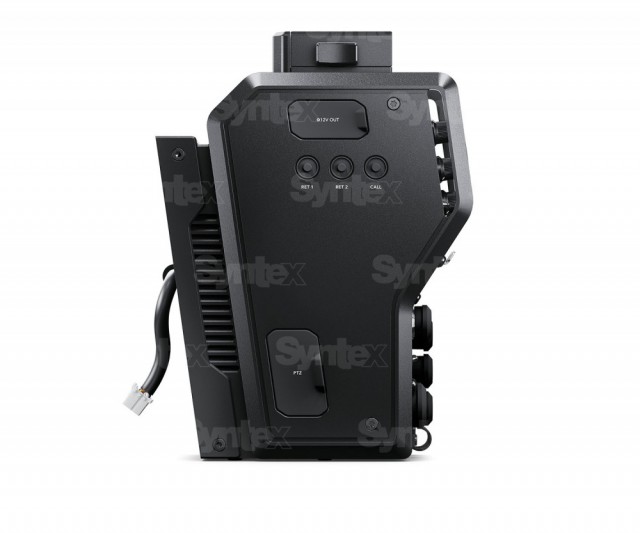

Drei Zeichnungen zeigen, wo sich die einzelnen Anschlüsse und Bedienelemente am Konverter befinden: die Seite mit den Anschlüssen, die andere Seite mit dem D-Tap-Ausgang und die Rückseite mit den Bedienelementen.

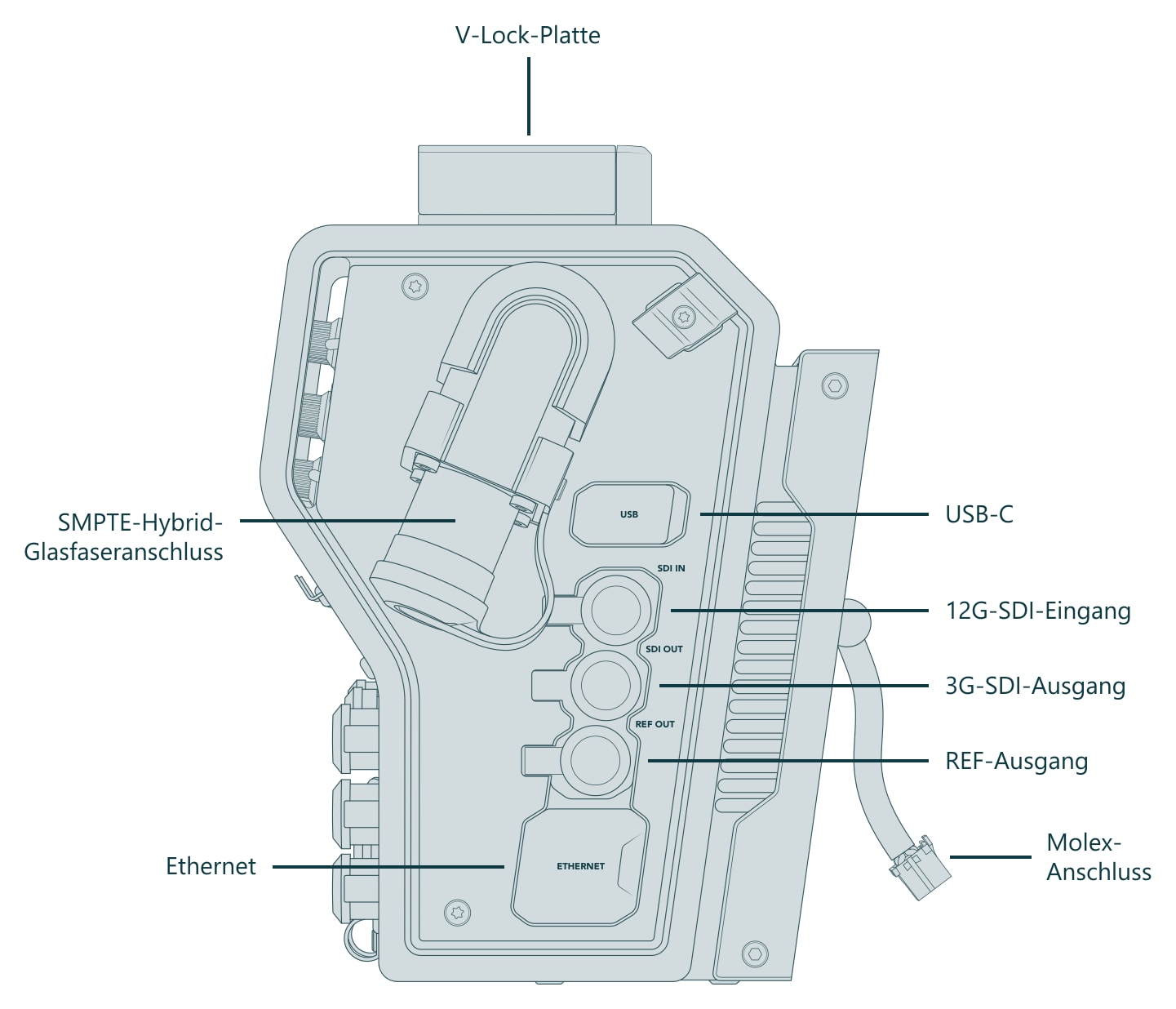

Blackmagic Design Camera Fiber Converter – Anschlüsse und Bedienelemente (Ansicht 1 von 3)

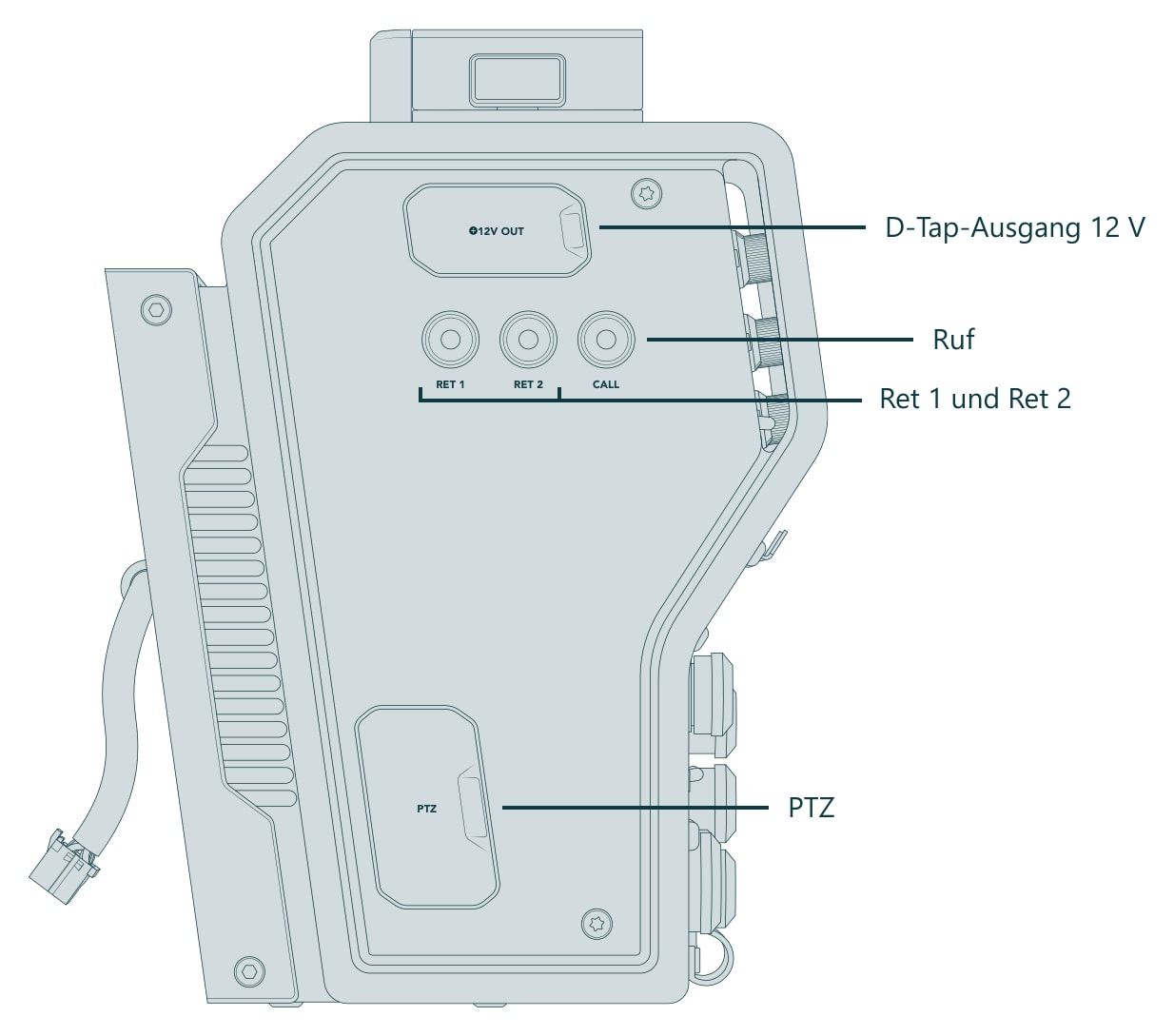

Blackmagic Design Camera Fiber Converter – Anschlüsse und Bedienelemente (Ansicht 2 von 3)

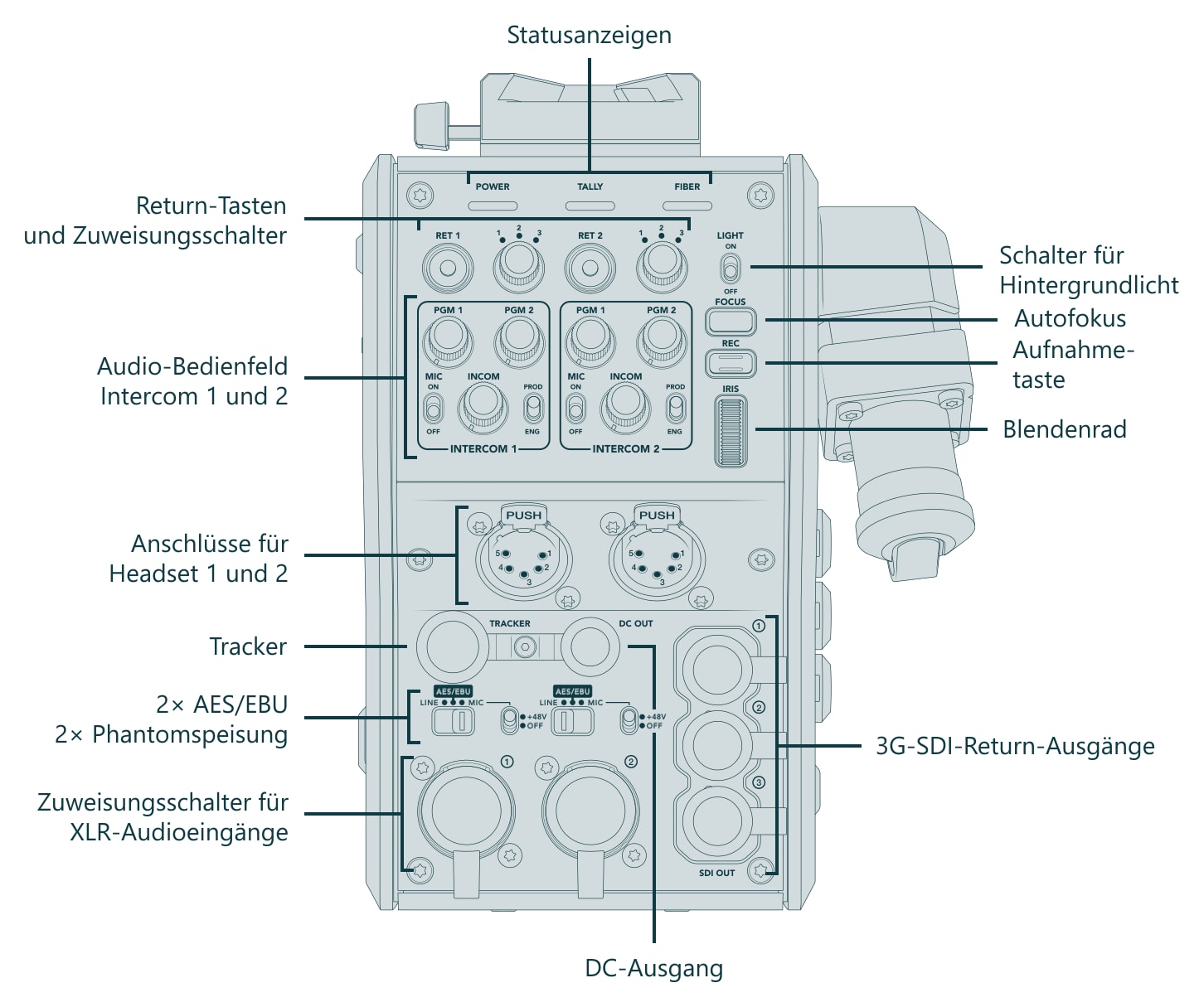

Blackmagic Design Camera Fiber Converter – Anschlüsse und Bedienelemente (Ansicht 3 von 3)

Weitere Informationen

Hinweise zu Updates

Blackmagic Design bietet Produkte, die eine komplette Studiolösung bilden, darunter das Bedienpult ATEM Camera Control Panel zur Fernsteuerung von bis zu vier Kameras URSA Broadcast, URSA Mini, Blackmagic Studio oder Blackmagic Micro Studio gleichzeitig. Das Pult ist voll kompatibel mit der ATEM-Bildmischer-Reihe und hat ein großes LC-Display, Joysticks und Tasten, mit denen ein einziger Bediener Verstärkung, Farbabgleich, Verschlusszeit und weitere Parameter steuert. Das gibt den Kameraleuten die Hände frei, damit sie sich auf die kreative Seite der Aufnahme konzentrieren können.

Blackmagic Camera 6.9.2 (4/2020)

Das Update Blackmagic Camera 6.9.2 richtet sich an Besitzer der Kamera URSA Broadcast sowie der Konverter Camera Fiber Converter und Studio Fiber Converter. Es behebt eine Reihe von Fehlern und fügt neue Funktionen hinzu. Für die Konverter Camera Fiber Converter und Studio Fiber Converter wird nun die Übertragung der Befehle „Call“ und „On-Air“ zusammen mit dem ATEM Talkback Converter 4K oder dem Modul Blackmagic 3G-SDI Shield for Arduino unterstützt. Zum Update gehören auch neue Handbücher für die Kameras URSA Broadcast und URSA Mini.

Neue Funktionen in Blackmagic Camera Setup 6.9.2 für die Konverter Camera Fiber Converter und Studio Fiber Converter

  • Übertragung von Tally-Befehlen an Talkback-Konverter
  • Übertragung von Tally-Befehlen für das Modul 3G-SDI Shield for Arduino
  • Erkennung einer falschen Softwareversion im Studio Fiber Converter
  • Stabilerer Systemstart
  • Bessere Erkennung des Referenzsignals beim Start
  • Höhere Stabilität bei Kommunikationssystemen von Drittanbietern
  • Gelegentliche Störungen im Kameraausgang behoben
  • Fehler der Statusanzeigen in den Konvertern behoben
  • Falsche Meldung „Update fehlgeschlagen“ bei der Firmware-Installation entfernt
  • Knacken beim Umschalten der XLR-Eingänge von Line auf AES behoben
  • Lokalisierung in weitere Sprachen

Neue Funktionen für die Kamera URSA Broadcast

  • Ruckeln von Fokus und Zoom bei Objektiven von Fujifilm und Canon behoben
  • Fehler behoben, der den Fokusring des Objektivs Fujifilm LA16x nicht mehr reagieren ließ

Blackmagic Camera 6.9.6 (8/9 2020)

Version 6.9.6 ermöglicht die Phantomspeisung für die Kanäle Intercom 1 und 2, bringt bessere HDR-Unterstützung, höhere Synchronisationsstabilität und -genauigkeit sowie weitere Funktionen für die Konverter Camera Fiber Converter und Studio Fiber Converter bei der Kamera URSA Broadcast. Bei den Kameras Pocket Cinema Camera 4K und 6K behebt sie die ausbleibende Reaktion auf einige per Bluetooth gesendete Befehle.

VERPACKUNGSINHALT

  • Blackmagic Camera Fiber Converter
  • Montagehalterung und Schrauben zur Befestigung an den Kameras URSA Mini und URSA Broadcast
  • 3× kurzes 12G-SDI-Kabel für SDI-Eingang und -Ausgang beim Anschluss an die Kameras URSA Mini und URSA Broadcast
  • Willkommenskarte mit QR-Code für den Software-Download

SPEZIFIKATIONEN

  • Glasfasereingang: 1× SMPTE-Hybridglasfaser mit SMPTE-304-Steckverbinder (Stecker)
  • SDI-Videoeingang: 1× 12G-SDI für das Kamerabild
  • SDI-Videoausgang: 1× 3G-SDI für das Kamera-Return-Signal, 3× 3G-SDI für Return-SDI-Ausgänge
  • Intercom: 2× 5-poliger XLR für Headset mit Dreiwege-Audiomischer pro Ausgang, 1× Tracker-Ausgang (10-poliger Anschluss)
  • Analogaudio: 2× 3-poliger XLR-Eingang für AES, Line oder Mikrofon, Phantomspeisung verfügbar
  • Weitere Anschlüsse: PTZ (9-poliger Anschluss), Ethernet, D-Tap-Ausgang +12 V (11,9 bis 14 V DC, 2 A), Molex-Anschluss zur Speisung der Kamera, V-Lock-Platte oben
  • Computerschnittstelle: 1× USB-C
  • HD-Videostandards: 720p50, 720p59,94, 720p60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97, 1080PsF30; 1080i50, 1080i59,94, 1080i60
  • Ultra-HD-Videostandards: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p60
  • SDI-Konformität: SMPTE 259M, SMPTE 292M, 296M, 372M, 424M Level B, 425M
  • Audio-Abtastung: 48 kHz, 24-Bit-A/D-Wandlung
  • Video-Abtastung: 4:2:2
  • Farbgenauigkeit: 10 Bit
  • Farbraum: Rec. 709, Rec. 2020
  • Mehrfachraten-Unterstützung: SDI schaltet zwischen HD, 3G-SDI, 6G-SDI und 12G-SDI um
  • Mitgelieferte Software: Camera Utility für Firmware-Updates
  • Betriebssysteme: Mac 13.0 Ventura, Mac 14.0 Sonoma oder neuer; Windows 10 und 11

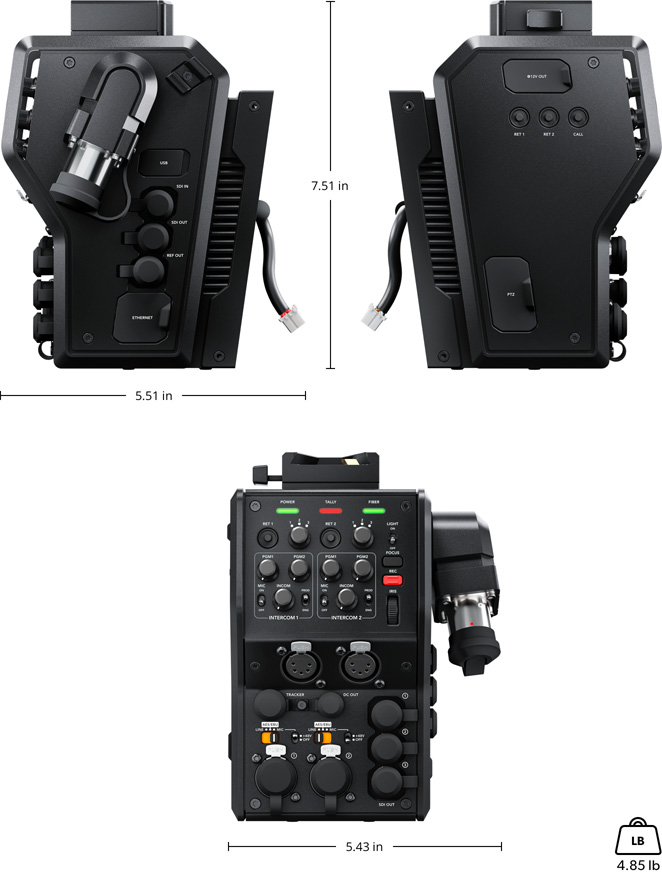

  • Abmessungen (B × H × T): 5,43 × 7,51 × 5,51 in (138 × 191 × 140 mm)
  • Gewicht: 4,85 lb (2,2 kg)
  • Betriebstemperatur: 0 bis 40 °C (32 bis 104 °F)
  • Lagertemperatur: −20 bis 45 °C (−4 bis 113 °F)
  • Relative Luftfeuchtigkeit: 0 bis 90 % nicht kondensierend
  • Garantie: 1 Jahr beschränkte Herstellergarantie
Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Signalwandler

Wichtigste Parameter

Andere MerkmaleAudio-Eingang
QuelleOptisch · 12G SDI
ZielOptisch · 3G SDI · Ethernet
