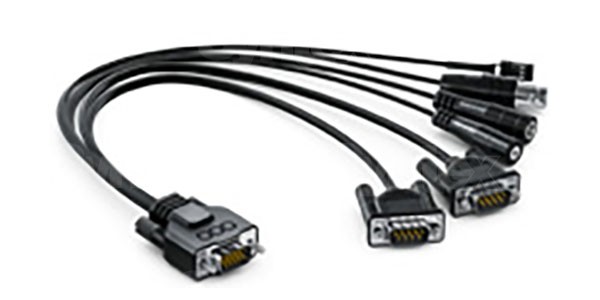

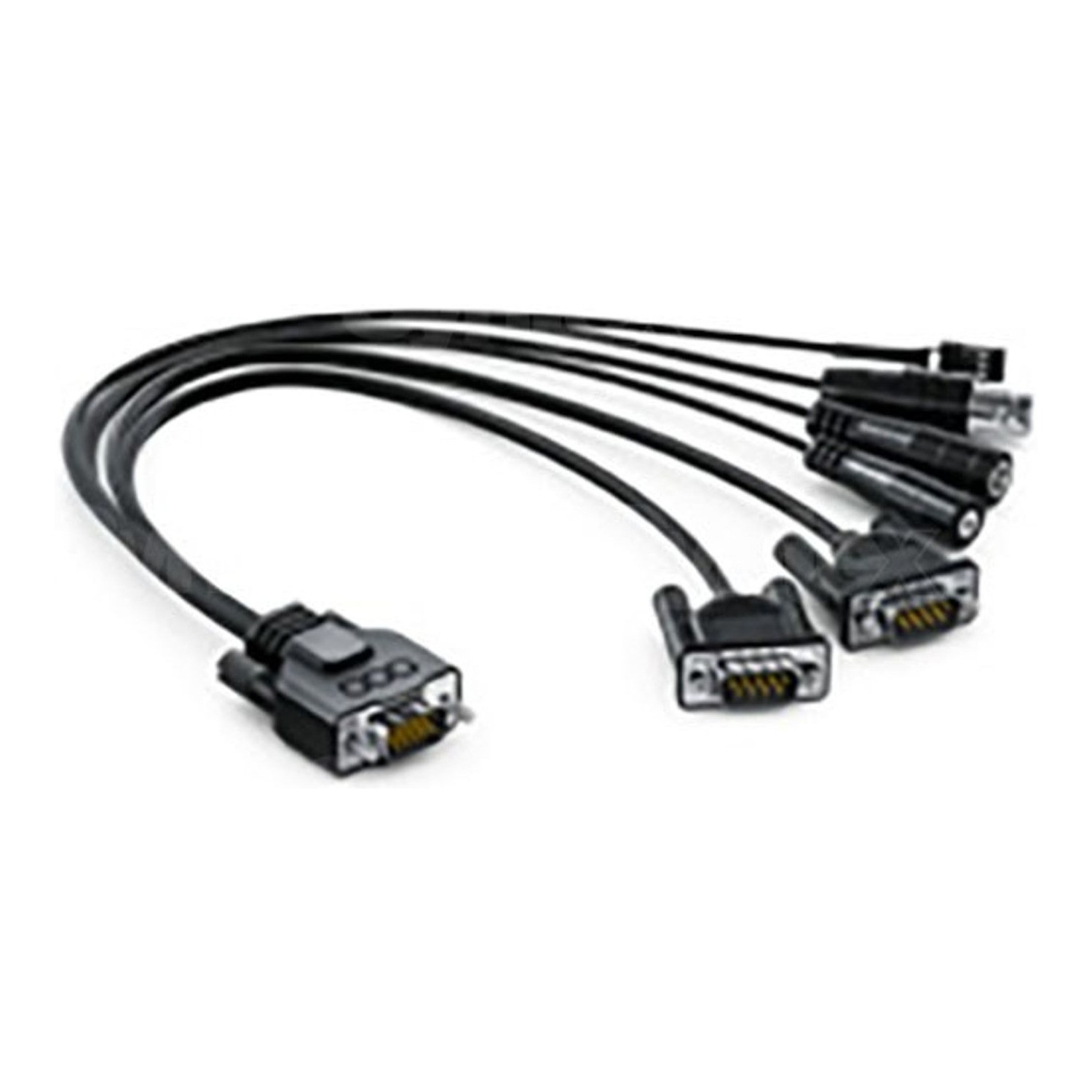

Blackmagic Design Micro Studio Camera 4K Expansion Cable

Artikelcode: CABLE-STUDCAMMIC

Das Erweiterungskabel von Blackmagic Design für die Kamera Micro Studio Camera 4K wird am DB-HD15-Anschluss angeschlossen und macht den 12-V-Stromeingang, den Referenzeingang für Genlock, LANC, die PTZ-Steuerung über RS-422, die Steuerung digitaler B4-Objektive und S.Bus-Digitalservo zugänglich. Dasselbe Kabel liegt der Kamera bei; einzeln eignet es sich als…

Weitere Informationen

Aktuellen Preis unter +421 2 4552 5471 anfragen
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
auf Anfrage
Artikelcode:
CABLE-STUDCAMMIC
Zum Vergleich hinzufügen Preisentwicklung
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Das Erweiterungskabel von Blackmagic Design für die Kamera Micro Studio Camera 4K wird am DB-HD15-Anschluss angeschlossen und macht den 12-V-Stromeingang, den Referenzeingang für Genlock, LANC, die PTZ-Steuerung über RS-422, die Steuerung digitaler B4-Objektive und S.Bus-Digitalservo zugänglich. Dasselbe Kabel liegt der Kamera bei; einzeln eignet es sich als Ersatz- oder Zweitkabel, zum Beispiel für eine feste Installation der Kamera an einem anderen Ort.

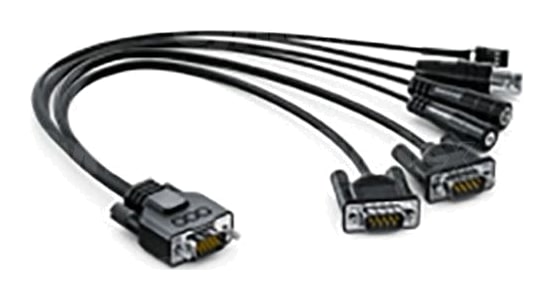

Die Schnittstellen des DB-HD15-Ports an einem Kabel

Das Kabel führt den Erweiterungsport der Kamera Micro Studio Camera 4K auf getrennte Anschlüsse für Strom, Synchronisation und Fernsteuerung.

DB-HD1512-V-VersorgungGenlock und LANCPTZ über RS-422B4-Objektive und S.Bus

Nur das, was Sie brauchen

Wer nur einige Funktionen braucht, kann sich nach dem Anschlussplan ein eigenes Kabel mit einem gängigen DB-HD15-Stecker bauen – zum Beispiel nur für Strom, Referenz und die Steuerung eines B4-Objektivs.

Strom und Synchronisation

Der 12-V-Eingang mit DC-Stecker versorgt die Kamera und lädt den eingesetzten Akku laufend nach, beim Anschluss ans Netz schaltet sich die Kamera selbst ein. Der Referenzeingang synchronisiert mehrere Kameras mit einem Black-Burst- oder Tri-Level-Signal, sodass das Bild beim Umschalten nicht springt.

Fernsteuerung

Die 2,5-mm-LANC-Buchse nimmt kabelgebundene Steuergeräte für Zoom, Blende und Fokus vom Stativgriff auf. Der RS-422-Anschluss gibt PTZ-Befehle vom Bildmischer an einen motorisierten Kopf weiter, der DB-9-Anschluss versorgt und steuert digitale B4-Objektive über das optionale Kabel B4 Control Adapter, und der Futaba-J-Anschluss verbindet mit einem S.Bus-Empfänger mit 17 Kanälen.

VERPACKUNGSINHALT

  • Erweiterungskabel Blackmagic Micro Studio Camera 4K Expansion Cable

SPEZIFIKATIONEN

  • Anschluss zur Kamera: DB-HD15
  • Stromversorgung: 12-V-Eingang, DC-Stecker
  • Referenz: Eingang Black Burst oder Tri-Level
  • LANC: 2,5-mm-Klinke
  • PTZ: RS-422
  • B4-Objektive: DB-9
  • S.Bus: Futaba-J-Anschluss, 17 Kanäle
  • Bestimmt für: Blackmagic Micro Studio Camera 4K
Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Zubehör

Wichtigste Parameter

Für KameraBlackmagic Micro Studio Camera 4K
