AVMATRIX 12G-SDI & 4K HDMI 2.0 Pattern Generator

12G-SDI & 4K HDMI 2.0 Mustergenerator. Mit dem Generator können Sie aus einer Vielzahl von voreingestellten Mustern wählen oder eigene Bilder auf der Basis von RGB- oder YCbCr-Farbräumen erstellen. Er verfügt über einen Referenzeingang und einen HDMI- / vier SDI-Ausgänge, die eine Auflösung von bis zu DCI 4K60 unterstützen.

Mit dem 12G-SDI & 4K HDMI 2.0 Pattern Generator von AVMATRIX können Sie die Farbtemperatur und die Graustufen eines Monitors mit verschiedenen Arten von Mustern testen, z. B. Farbbalken, Pathologiemuster und monochrome Darstellung.

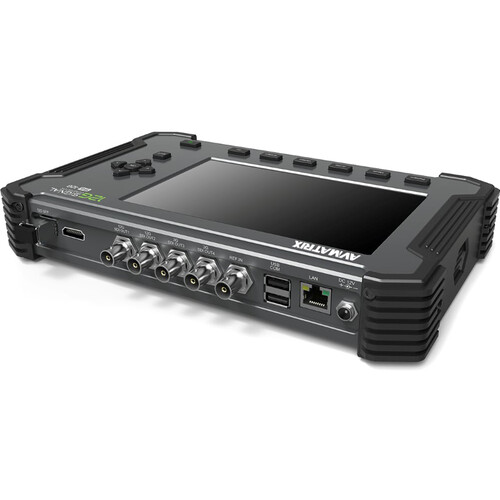

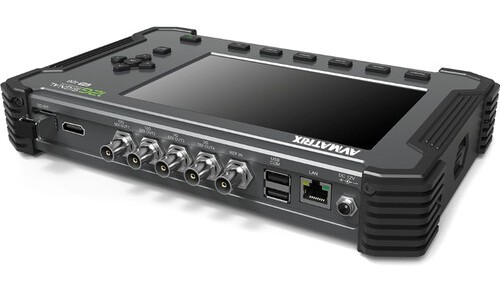

Mit dem Generator können Sie aus einer Vielzahl von voreingestellten Mustern wählen oder eigene Bilder auf der Basis von RGB- oder YCbCr-Farbräumen erstellen. Er verfügt über einen Referenzeingang und einen HDMI- / vier SDI-Ausgänge, die eine Auflösung von bis zu DCI 4K60 unterstützen. Ein LAN-Anschluss ermöglicht die Verbindung mit Ihrem Computer und die Steuerung des Generators über eine Windows-Software, die als kostenloser Download von AVMATRIX zur Verfügung gestellt wird. Externe Geräte wie ein Flash-Laufwerk, eine Tastatur oder eine Maus können an zwei USB-Ports angeschlossen werden. Zusätzliche Muster können über Flash-Laufwerke importiert werden. Außerdem ist ein SFP-Steckplatz für die Installation eines optionalen SFP-Moduls vorhanden.

Auf der Benutzeroberfläche des Generators können Sie über hundert Shortcut-Funktionen für einen effizienteren Test-Workflow einrichten. Der Generator verfügt über eine eingebaute Batterie mit einer Betriebsdauer von bis zu 2,5 Stunden, kann aber auch über das mitgelieferte Netzteil kontinuierlich mit Strom versorgt werden.

• REF-In für Frame-Synchronisation
• 12G-SDI (4K60) Single-Link, Dual-Link, Quad-Link (SQD/2SI)
• unterstützung von 6G-SDI, 3G-SDI Level A und Level B
• 4K HDMI 2.0 Video-Ausgang
• SFP-Steckplatz
• 8-Kanal / 16-Kanal eingebettetes AES/EBU-Audio mit -60 bis 0 dB Bereich
• Pattern-Import über USB-Anschluss
• Ringmuster-, Timecode-, Bildzähler-Overlay-Test und Bewegungstest
