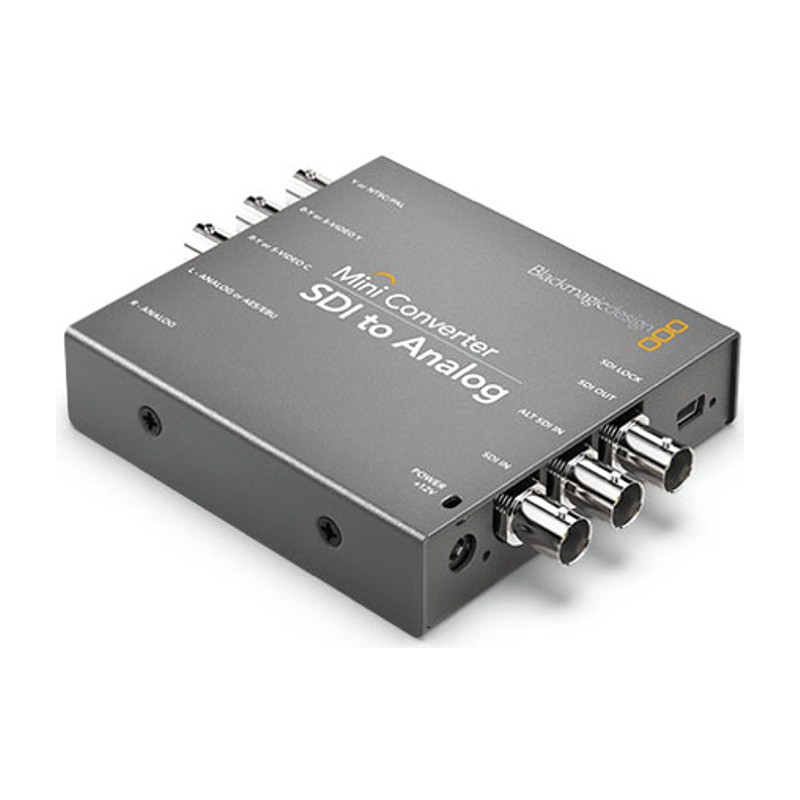

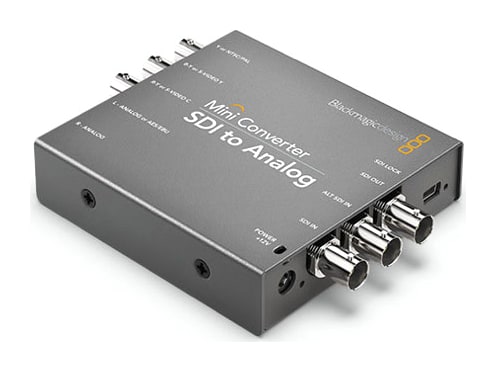

Blackmagic Design Mini Converter SDI to Analog

Abwärtswandlung HD zu SD

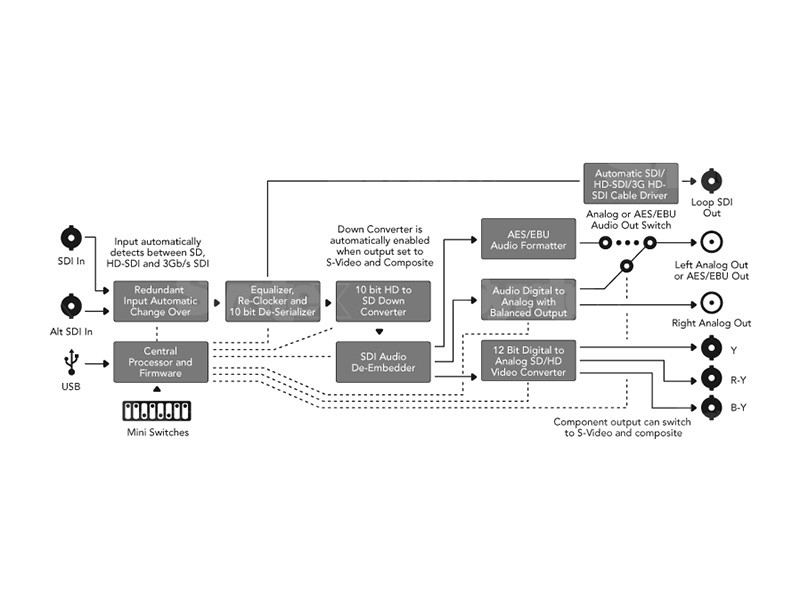

Die eingebaute Abwärtswandlung setzt HD-Bilder in Standardauflösung um, sodass selbst ein HD-SDI-Signal analoge SD-Geräte mit S-Video- oder Composite-Eingang speisen kann. Der SDI-Eingang nimmt SD und HD (1,5G-SDI) an und erkennt das Format automatisch.

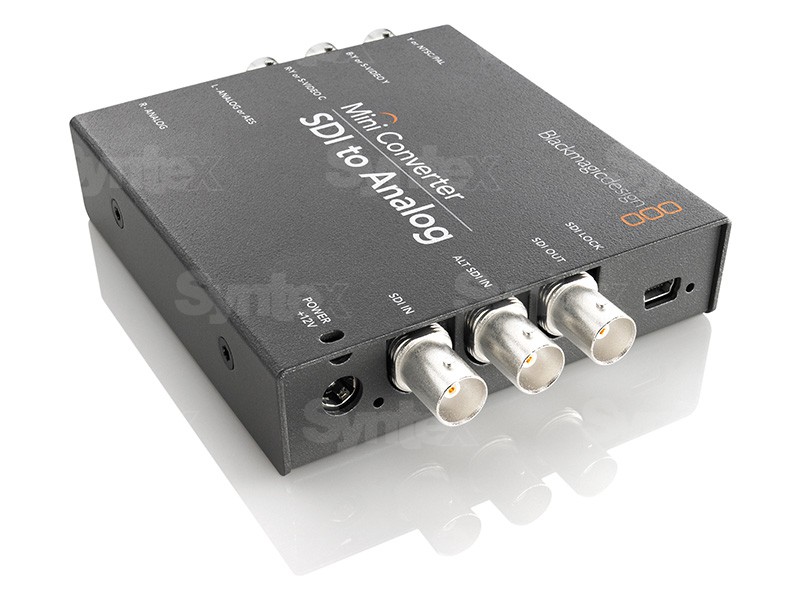

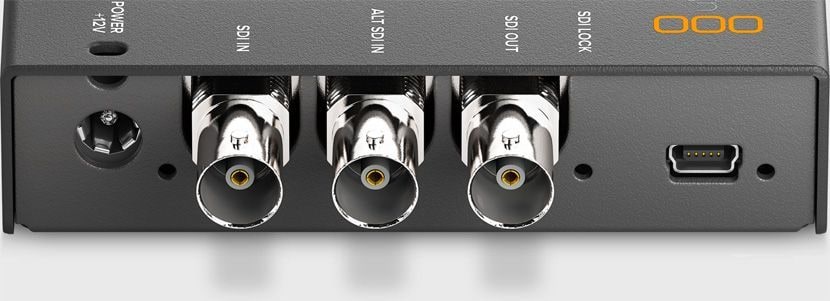

Redundanter SDI-Eingang

Neben dem Haupteingang hat der Konverter einen redundanten Eingang ALT SDI. Fällt das Hauptsignal aus, etwa bei einem beschädigten Kabel, schaltet der Konverter automatisch auf den redundanten Eingang um. Der SDI-Loop-Ausgang gibt das Eingangssignal weiter.

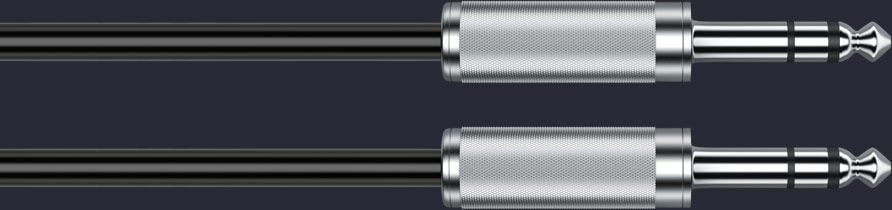

Ton auf separaten Ausgängen

Den im SDI-Signal eingebetteten Ton koppelt der Konverter auf zwei Kanäle symmetrischen Analogton an 6,35-mm-Klinken oder auf digitales AES/EBU (linker Anschluss) aus. Die Abtastung mit 48 kHz und 24 Bit bleibt erhalten.

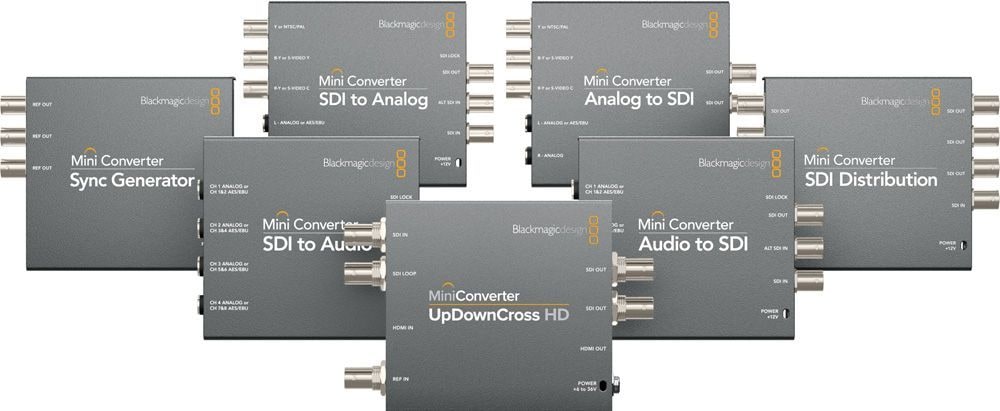

Für Archiv und Live-Einsatz

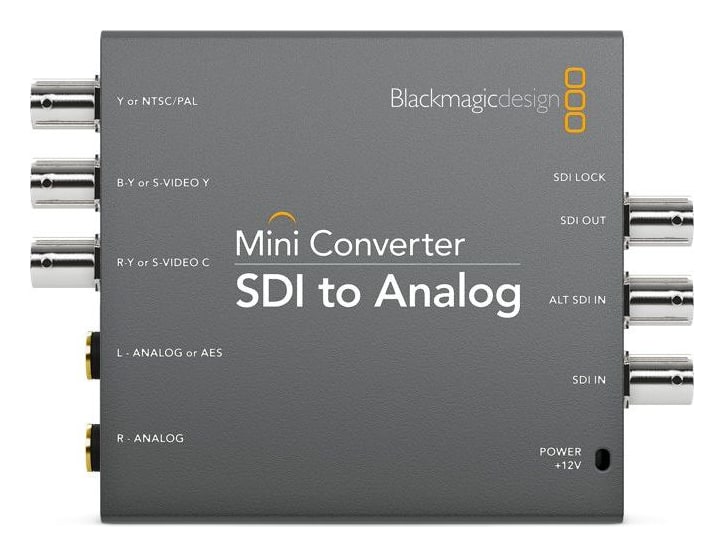

Schließen Sie analoge Monitore, Betacam-SP- und VHS-Player oder andere Analogtechnik an eine aktuelle SDI-Strecke an. Der Konverter gehört zur Mini-Converter-Serie mit Wandlungen von analogem Bild, SDI, HDMI und Ton.

Einstellung per Mini-Schalter oder über USB

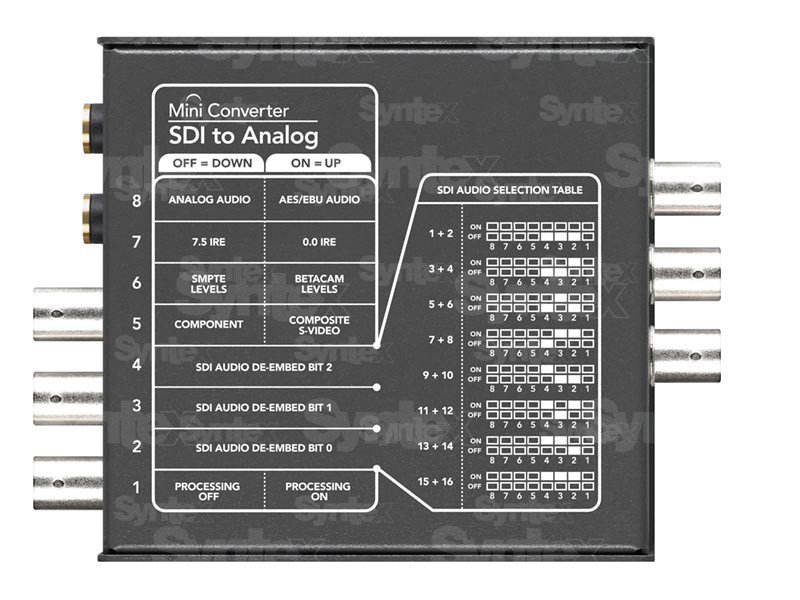

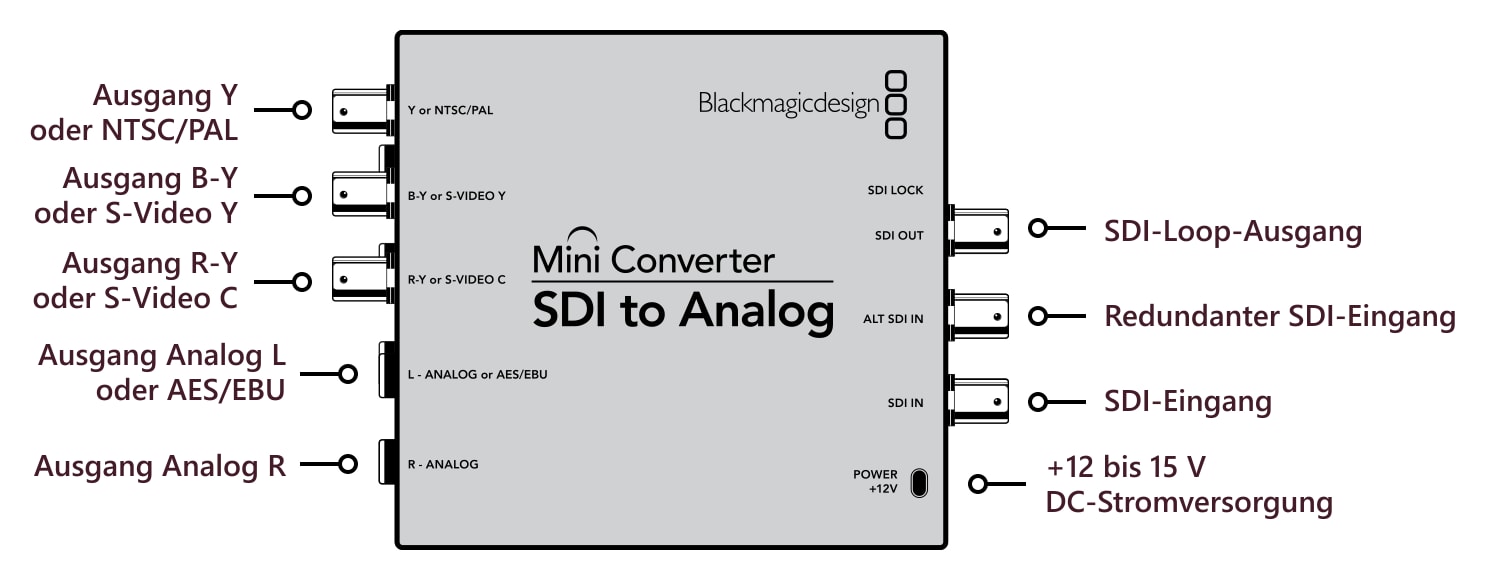

Die Funktionen werden mit Mini-Schaltern nach dem auf dem Konverter aufgedruckten Schema gewählt: Analogton oder AES/EBU, Level 7,5 IRE oder 0 IRE, SMPTE- oder Betacam-Level, Komponenten- oder Composite/S-Video-Ausgang und das Audiokanalpaar 1 und 2 bis 15 und 16. Über USB und die Anwendung für macOS und Windows lassen sich die Einstellungen am Computer ändern und neue Software aufspielen.

Über die Mini-Converter-Serie

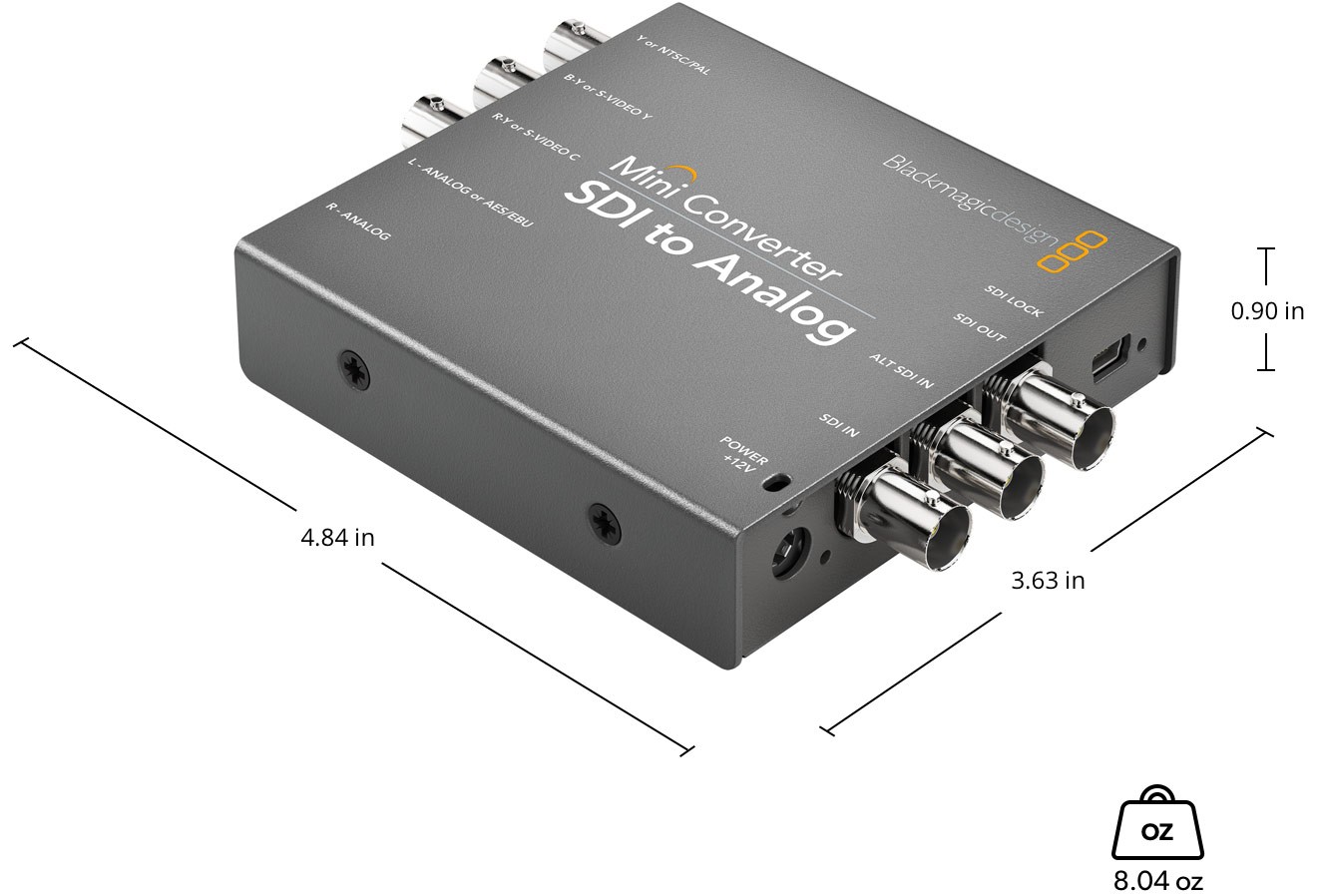

Die Mini-Converter-Serie ist für professionelles Broadcast, Postproduktion und AV-Installationen konzipiert. Ein kompaktes Metallchassis, hochwertige Anschlüsse und Standardverkabelung sorgen für einen zuverlässigen Einsatz im Studio, in der Regie und in mobilen Systemen.

Die Grundeinstellungen werden mit Mini-Schaltern nach dem direkt auf dem Gerät aufgedruckten Schema gewählt; USB dient zur Konfiguration und für Updates. Der Konverter verarbeitet unterstützte Formate automatisch und hält Bild und Ton im gesamten Signalweg stabil.

Die Elektronik verarbeitet unterstützte SD- und HD-Formate automatisch und sorgt bei SDI-Modellen für ein stabiles Signal im gesamten Weg. Das Ergebnis ist eine praktische Verbindung älterer und aktueller Technik ohne unnötig komplizierte Infrastruktur.
