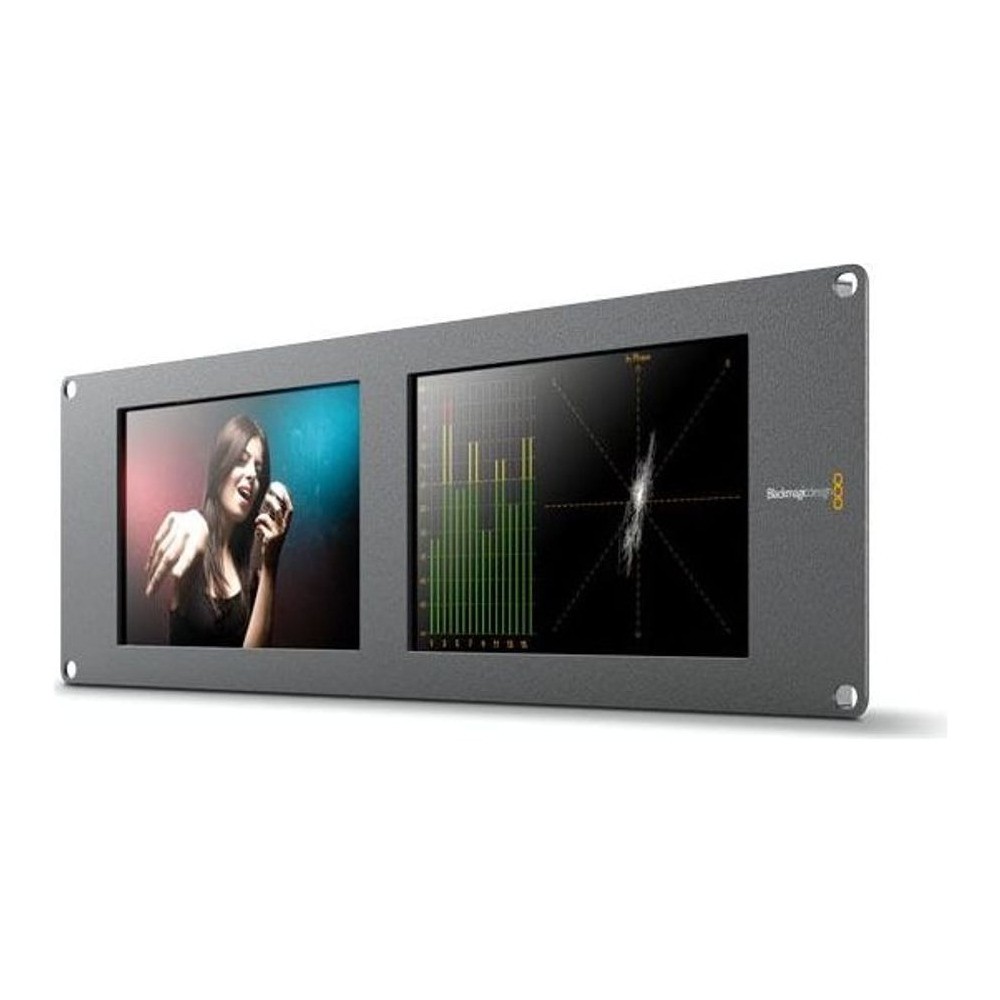

Blackmagic Design SmartScope Duo 4K

  • Gratisversand
Artikelcode: HDL-SMTWSCOPEDUO4K2

SmartScope Duo 4K ist ein doppelter Vorschaumonitor für den Einbau in Geräteracks. Er ist mit zwei 8-Zoll-LCDs ausgestattet und zeigt das Bild sowie Messinstrumente für SD-, HD- und Ultra-HD-Signale auf jedem der beiden Displays an. Die 4K-Version unterstützt 6G-SDI und Ultra HD bis 2160p30, jedes Display hat einen eigenen SDI-Eingang und Tally-Rahmen.

Weitere Informationen

1 129 € inkl. MwSt. 948.74 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
auf Anfrage
Artikelcode:
HDL-SMTWSCOPEDUO4K2
Zum Vergleich hinzufügen Preisentwicklung

Blackmagic Design SmartView Duo

619 €ohne MwSt. 520.17 €

Top-Zubehör für Blackmagic Design SmartScope Duo 4K

Infinitek L-2.5CHWS 1,5m FLEX 3G/HD-SDI Kabel BNC-BNC

  • NEU
Konfektioniertes SDI-Kabel, Infinitek L-2.5CHWS, 1,5 m lang, mit den Steckverbindern
15 €
Zu versenden > 5 Stück

Infinitek L-1.5C2VS 0,4m FLEX HD-SDI Kabel BNC-BNC BLK

  • NEU
Konfektioniertes SDI-Kabel, Infinitek L-1.5C2VS, 0,4 m lang, mit den Steckverbindern
16 €
Zu versenden 5 Stück

Infinitek L-3.3CUHWS 2m FLEX 12G-SDI Kabel BNC-BNC

Professionelles 2 m langes 12G-SDI-Verbindungskabel für mobile Produktionen. Das
23 €
auf Anfrage

Blackmagic Design GPI and Tally Interface

Ergänzen Sie Ihren ATEM Bildmischer um das GPI and Tally Interface von Blackmagic
529 €
auf Anfrage
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

SmartScope Duo 4K ist ein doppelter Vorschaumonitor für den Einbau in Geräteracks. Er ist mit zwei 8-Zoll-LCDs ausgestattet und zeigt das Bild sowie Messinstrumente für SD-, HD- und Ultra-HD-Signale auf jedem der beiden Displays an. Die 4K-Version unterstützt 6G-SDI und Ultra HD bis 2160p30, jedes Display hat einen eigenen SDI-Eingang und Tally-Rahmen.

Zwei Monitore und Messinstrumente in 3 HE

SmartScope Duo 4K zeigt auf jedem seiner zwei 8″-Displays unabhängig das Bild oder ein professionelles Messinstrument für SD-, HD- und Ultra-HD-Signale.

2× 8″-LCD6G-SDIUltra HD 2160p30MessinstrumenteTally3 HE

SDI-Monitoring überall, wo Sie es brauchen

SmartView-Monitore werden in Racks, Übertragungswagen und Transportkoffer eingebaut, schalten das Eingangsformat automatisch um und lassen sich alle von einem Computer aus über Ethernet einstellen.

Zwei unabhängige Displays

Jeder 8″-Bildschirm hat einen eigenen SDI-Eingang mit Loop-Ausgang und zeigt eine andere Quelle.

Flach und leicht

Die Rack-Bauform mit 3 HE ist sehr flach und leicht und passt auch in Transportkoffer und Übertragungswagen.

Steuerung über Ethernet

Alle Monitore stellen Sie von einem Computer aus mit Software für Mac und Windows ein und gleichen sie ab.

Integriertes Tally

Der Tally-Eingang mit 9-poligem D-Sub-Anschluss arbeitet mit vielen Mischern und Automationssystemen zusammen.

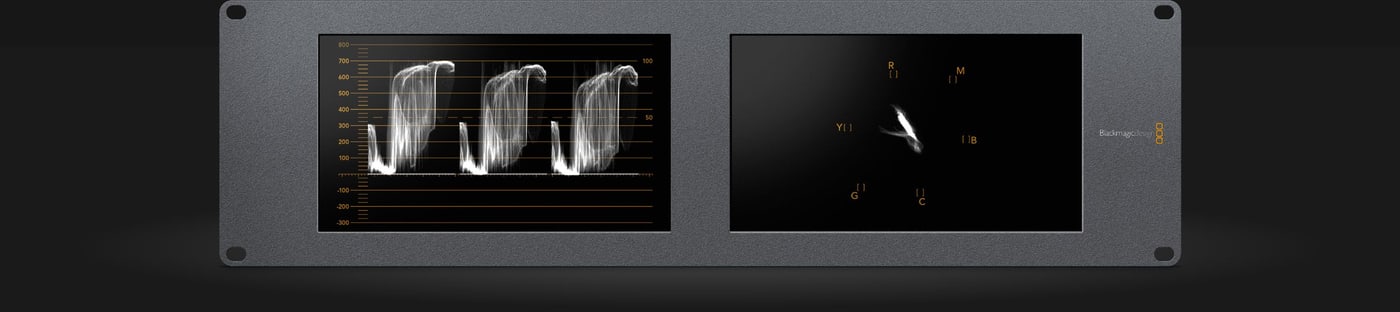

Waveform, Vektorskop und Audio

Auf jedem Display lässt sich unabhängig das Bild oder eines der Messinstrumente wählen: Luminanz-Waveform, Vektorskop, RGB-Parade, YUV-Parade, Histogramm sowie die Anzeige von Audiophase und -pegel für 16 Kanäle eingebettetes SDI-Audio. Beide Displays lassen sich je nach Aufgabe kombinieren.

SmartScope Duo 4K – Waveform, Vektorskop und Audio

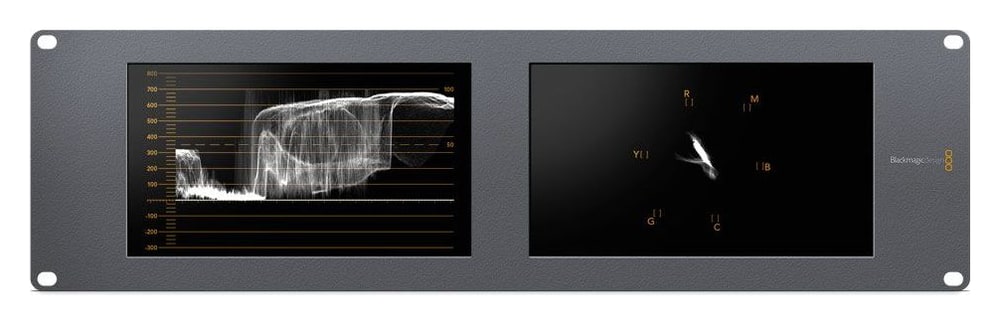

6G-SDI für SD, HD und Ultra HD

Die SDI-Eingänge von SmartScope Duo 4K schalten automatisch zwischen SD, HD und 6G-SDI um und verarbeiten Ultra HD bis 2160p30. Jedes Display hat einen eigenen Eingang mit Loop-Ausgang, und der Ton wird mit einer Abtastrate von 48 kHz verarbeitet.

SmartScope Duo 4K – 6G-SDI für SD, HD und Ultra HD

Integriertes Tally

SmartScope Duo 4K verfügt über integriertes Tally, das mit vielen Mischern und Automationssystemen kompatibel ist. Die Signalisierung wird über den 9-poligen D-Sub-Anschluss auf der Rückseite angeschlossen, sodass der Monitor auch in die Live-Produktion passt.

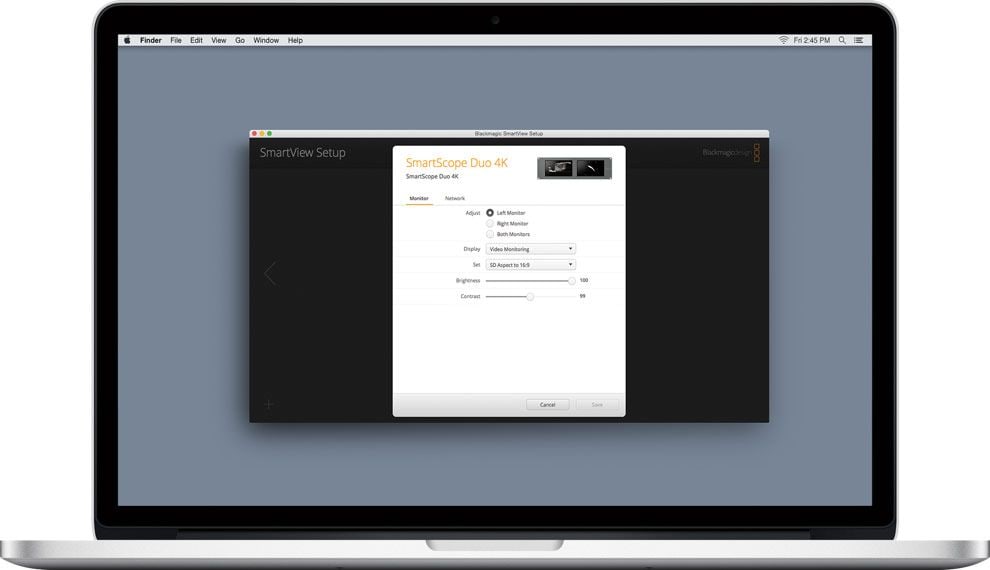

Einrichtung von einem Computer aus

Software für Mac und Windows, über Ethernet verbunden, stellt alle Monitore von einem Ort aus ein und schaltet auch die Modi der Messinstrumente um. Der Farbabgleich mehrerer Monitore ist so eine Sache von Augenblicken.

SmartScope Duo 4K – Einrichtung von einem Computer aus

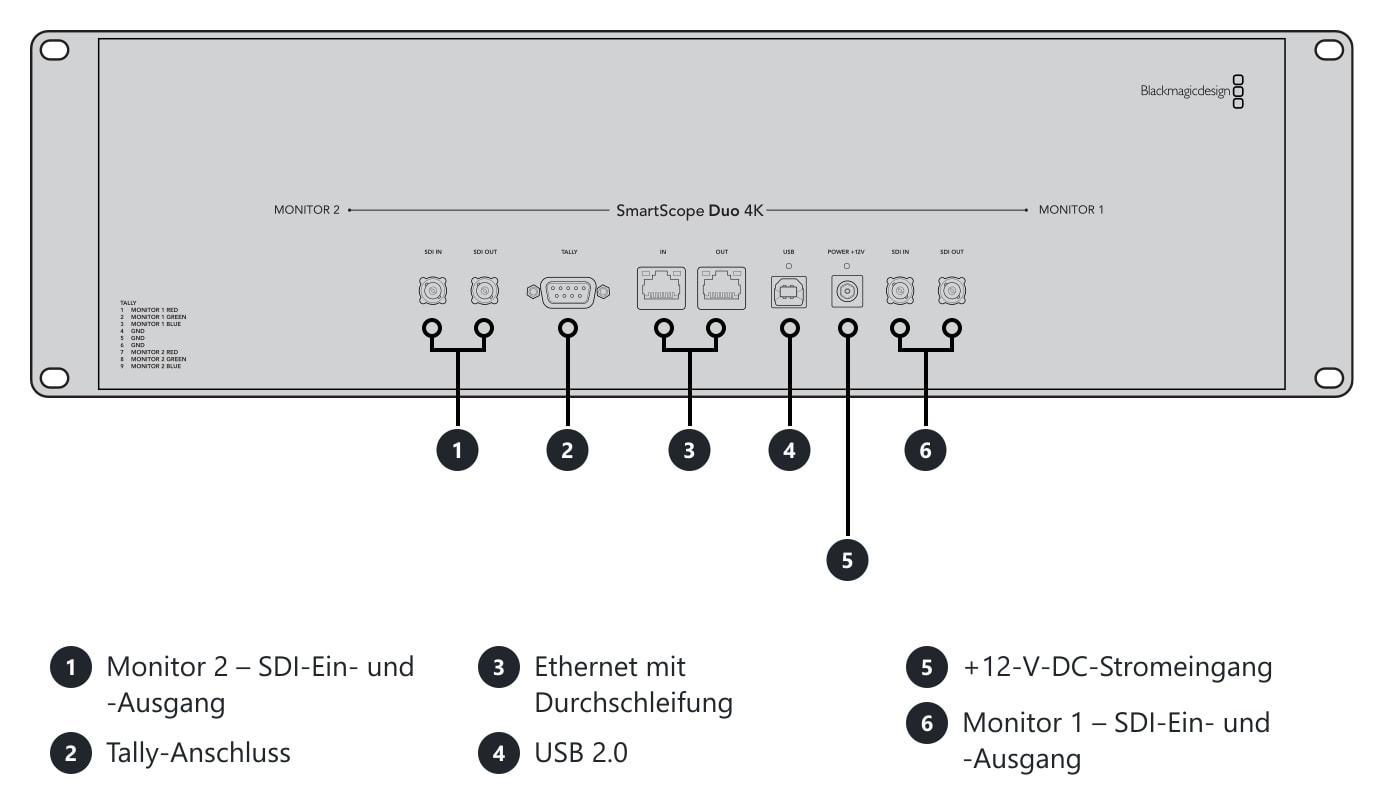

Anschlüsse und Bedienelemente

Auf der Rückseite hat jeder der beiden Monitore einen eigenen SDI-Eingang und -Ausgang. In der Mitte befinden sich der Tally-Anschluss, Ethernet mit Durchschleifung, USB 2.0 und der 12-V-DC-Stromeingang.

SmartScope Duo 4K – Anschlüsse und Bedienelemente

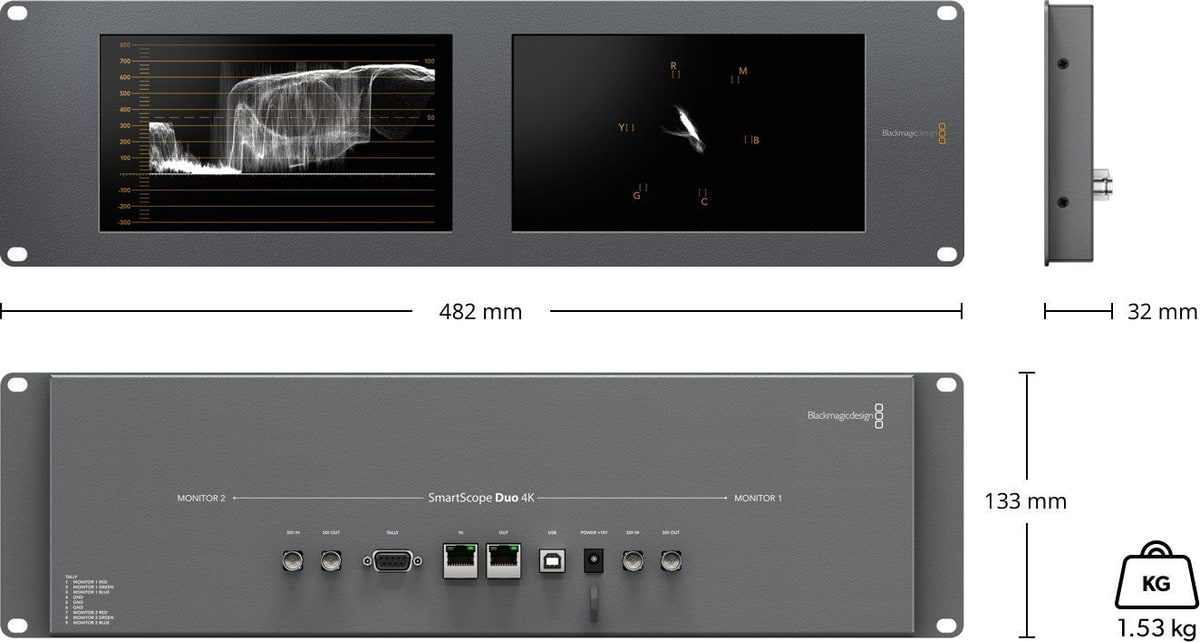

Abmessungen und Gewicht

482 × 133 × 32 mm, Gewicht 1,53 kg.

SmartScope Duo 4K – Abmessungen und Gewicht

Weitere Informationen

Messplatz und Bildvorschau in einem gemeinsamen Rack

Behalten Sie den Überblick

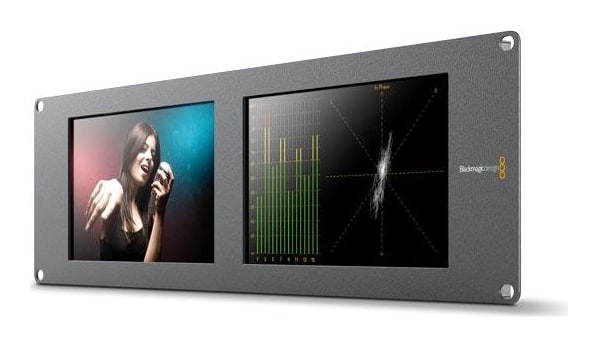

SmartScope Duo 4K bietet zwei große LCD-Bildschirme mit 8″ Bildschirmdiagonale in sehr kompakter Bauform – das Gerät ist nur etwa 3 cm tief. Es ist mit leistungsstarker Elektronik ausgestattet und zeigt sowohl die Videovorschau als auch Messinstrumente für SD-, HD- und Ultra-HD-Signale. Zur Wahl stehen Messmodi wie Waveform, Vektorskop, RGB- oder YUV-Parade, Histogramm und ein Audiometer mit 16 Kanälen SDI-Audio und Signalphase. SmartScope Duo 4K sieht genauso aus wie SmartView Duo, bietet aber zusätzlich Messinstrumente. Es eignet sich für Gerätepanels zum lokalen Monitoring in Postproduktionsstudios ebenso wie für Monitorwände in Regieräumen und unterstützt die Fernsteuerung über Ethernet.

Einfach zu bedienen

Eines der Hauptprobleme bei der Installation vieler Monitore ist ihr Farbabgleich. SmartScope Duo 4K löst es mit einer Ethernet-Netzwerkschnittstelle und Software für Windows und macOS, die alle Monitore von einem Ort aus steuert. Die Steuersoftware ermöglicht auch das Umschalten zwischen allen Messmodi.

Unterstützung der Signalisierung

SmartScope Duo 4K ist auch für Live-Übertragungen ausgelegt und unterstützt Tally-Signalisierung vollständig. Das integrierte Tally wird über den Parallelport auf der Rückseite angeschlossen und ist mit Mischern und anderen Automationssystemen kompatibel.

Hauptfunktionen von SmartScope Duo 4K

  • Zwei unabhängige 8″-LCD-Displays in einem Gehäuse mit 3 HE und etwa 3 cm Tiefe
  • SD-, HD- und Ultra-HD-6G-SDI-Eingang mit Loop-Ausgang für jeden Monitor
  • Ethernet mit Durchschleifung zur Steuerung von entfernten Computern
  • Steuersoftware für Windows und macOS im Lieferumfang
  • Hochwertige Signalverarbeitung für hohe Bildqualität
  • Ideal für Regieräume, Postproduktionsstudios und Übertragungswagen

VERPACKUNGSINHALT

  • Blackmagic Design SmartScope Duo 4K
  • 12-V-Universalnetzteil mit Steckdosenadaptern
  • Willkommenskarte mit QR-Code zum Software-Download

SPEZIFIKATIONEN

  • Displays: 2× unabhängiges 8″-LCD
  • SDI-Eingänge: je Display 1× SD/HD/6G-SDI-Eingang mit Loop-Ausgang mit Reclocking
  • Formate: SD, HD, 2K DCI bis 25p und Ultra HD bis 2160p30
  • Audio über SDI: 16 × SDI; 48 kHz
  • Messinstrumente: Waveform, Vektorskop, RGB-Parade, YUV-Parade, Histogramm, Audiophase und -pegel
  • Bildverarbeitung: Abtastung 4:2:2 und 4:4:4; 8 Bit; YUV und RGB
  • Tally: 9-poliger D-Sub-Anschluss
  • Steuerung: Ethernet zur Konfiguration; USB 2.0 für Updates
  • Software: SmartView Utility für macOS 10,15 Catalina, macOS 11 Big Sur oder neuer, Windows 10 (64 Bit)
  • Stromversorgung: 12–15 V DC; 12-V-Universalnetzteil mit Adaptern im Lieferumfang
  • Leistungsaufnahme: unter 20 W
  • Einbau: 3 HE
  • Abmessungen: 482 × 133 × 32 mm
  • Gewicht: 1,53 kg
  • Betriebstemperatur: 0 bis 40 °C
  • Lagertemperatur: −20 bis 45 °C
  • Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend
  • Garantie: 1 Jahr eingeschränkte Herstellergarantie

EMPFEHLUNGEN

Zum Blackmagic Design SmartScope Duo 4K passt folgendes Zubehör.

GPI- und Tally-Schnittstelle – Schnittstelle für GPI- und Tally-Signale.

SDI-Kabel – Koaxialkabel für die Übertragung von SDI-Signalen.

Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Studio-Monitore

Wichtigste Parameter

Größe8"
MonitoreingängeSDI · 3G-SDI · 6G-SDI · HD-SDI
Monitor-StromversorgungAC 100-240V

Andere Parameter

TallyJa
Weitere FunktionenRackmontage
