Blackmagic Design Universal Videohub 288 Crosspoint

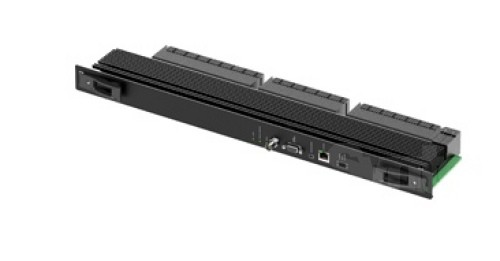

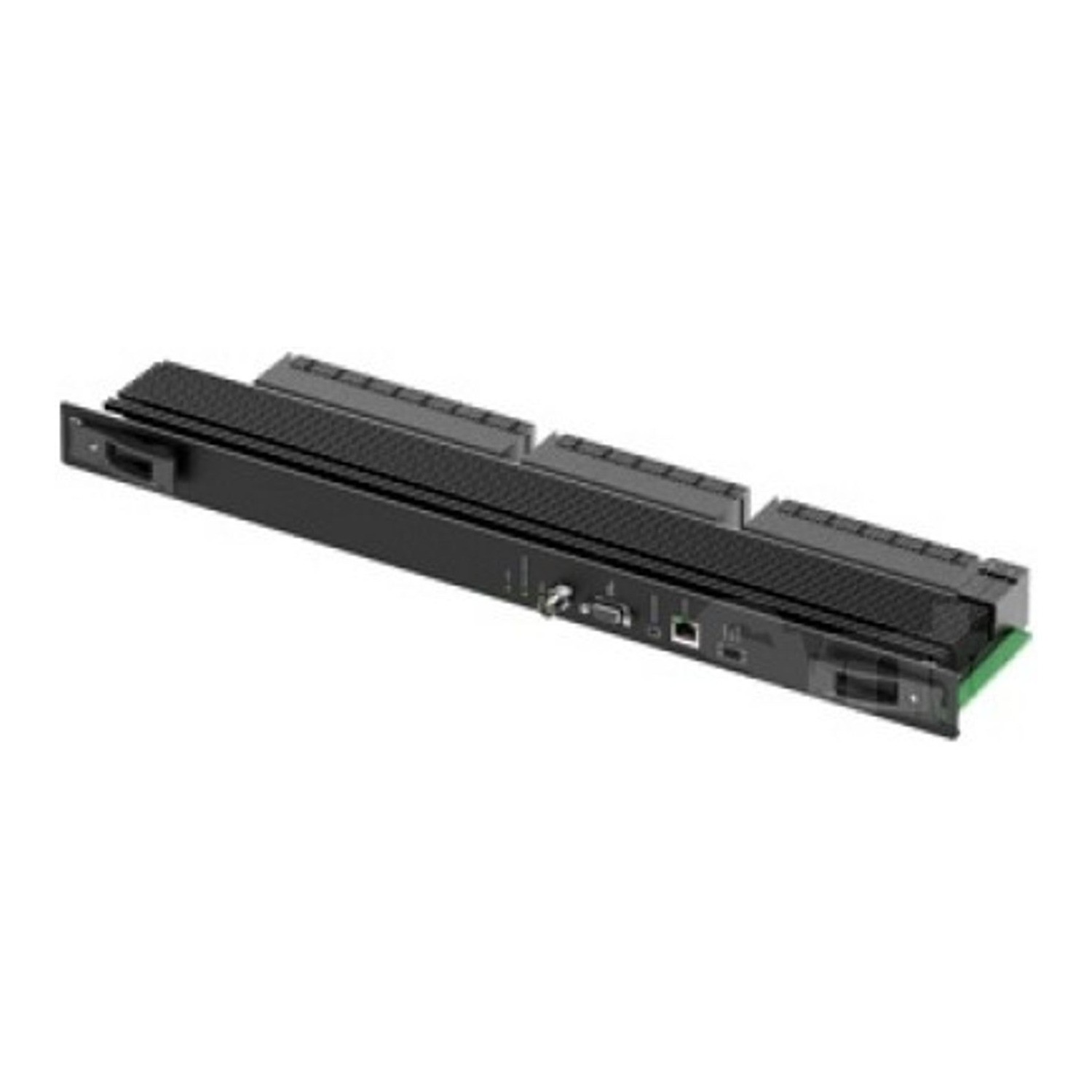

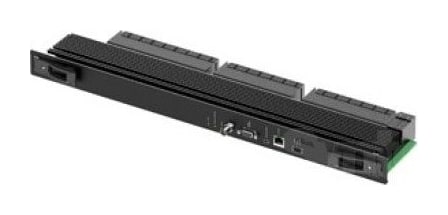

Die Karte Universal Videohub 288 Crosspoint ist der Steuer- und Schaltkern des Rahmens Universal Videohub 288. Sie routet bis zu 288 × 288 SDI-Verbindungen und schaltet die zugehörigen Deck-Control-Ports. Sie bietet Ethernet und RS-422 zur Router-Steuerung, einen Referenzeingang, Statusanzeigen und einen Alarm-GPI-Anschluss; zwei Karten im Rahmen sorgen für redundante Steuerung.

Das Herz eines 288 × 288 Routers

Die Karte schaltet bis zu 288 × 288 SDI und Deck Control und bietet Router-Steuerung, Genlock und einen Alarm-GPI-Anschluss.

288 × 288 SDI288 × 288 Deck ControlEthernet und RS-422Alarm-GPIRedundanz

Eine zweite Karte für den 24/7-Betrieb

Der Rahmen Universal Videohub 288 nimmt zwei 288 × 288 Crosspoint-Karten auf – die zweite sorgt für Redundanz im Dauerbetrieb.

Rahmen 288

Die Karte ist für den Rahmen Universal Videohub 288 bestimmt.

Referenz

BNC-Eingang für Tri-Sync oder Black Burst.

Überwachung

Statusanzeigen und Alarm-GPI-Anschluss.

Steuerung

Ethernet für Software und Bedienfelder, RS-422 für Fremdsysteme.

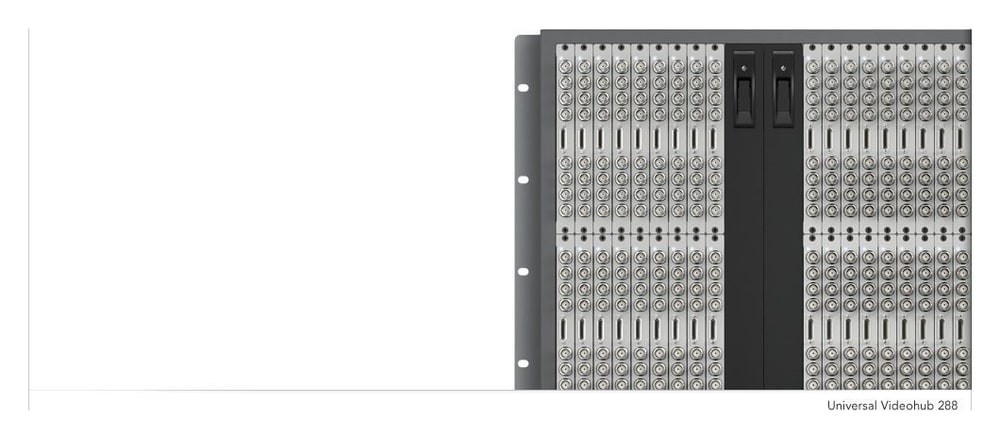

Steuerung, Synchronisation und Überwachung auf einer Karte

Die Karte bietet Ethernet für das lokale Netzwerk und die Bedienfelder, seriell RS-422 für Fremdsysteme, USB 2.0, einen BNC-Referenzeingang und einen Alarm-GPI-Anschluss. Zwei Karten im Rahmen 288 schaffen einen redundanten Schalt- und Steuerweg.

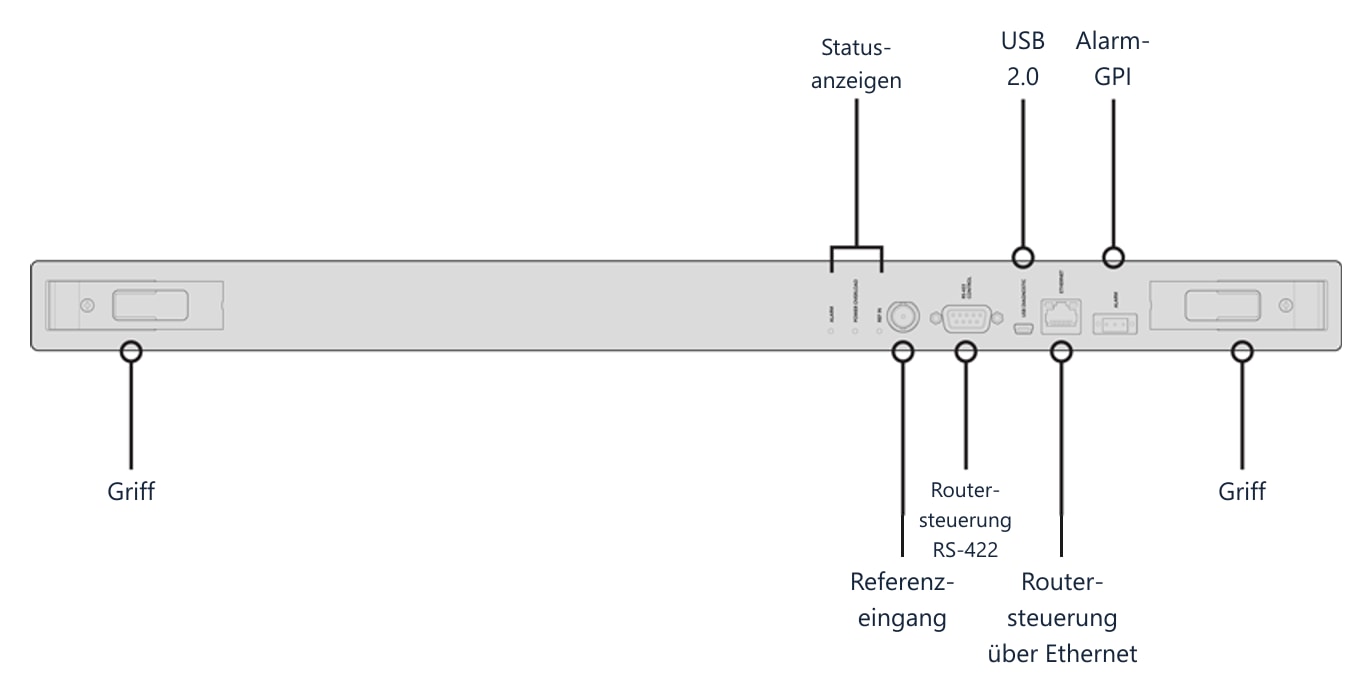

Kartenfront

An beiden Seiten sitzen Griffe zum Herausziehen der Karte, dazwischen Statusanzeigen, Referenzeingang, RS-422-Anschluss zur Router-Steuerung, USB 2.0, Ethernet und der Alarm-GPI-Anschluss.
