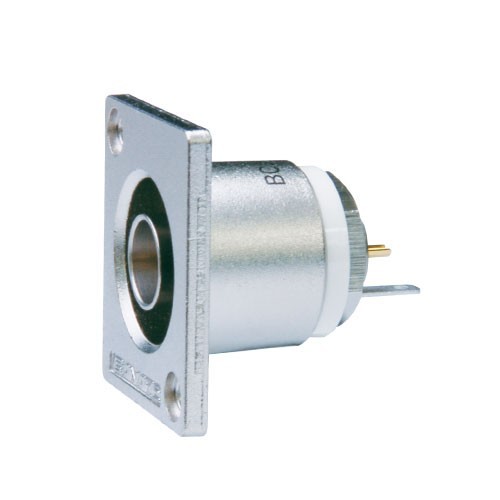

Canare BCJ-RU 75-Ohm-BNC-Einbaubuchse, versenkt

BNC-Einbaubuchse 75 Ω mit versenkter Flanschhalterung der Größe ITT Cannon XLR-F77. Der Leiter wird direkt an den Mittelkontakt aus vergoldetem Berylliumkupfer gelötet. Rückwärtsdämpfung von 26 dB und mehr bis 2 GHz.

Die Canare BCJ-RU ist eine BNC-Einbaubuchse für 75-Ω-Videosignale. Canare legt bei dieser gesamten Produktreihe großen Wert auf die Impedanzanpassung – die Rückwärtsdämpfung beträgt 26 dB und mehr bis 2 GHz, sodass das Signal an der Buchse nicht reflektiert wird.

Es handelt sich um eine Variante mit Direktanschluss: Das Kabel wird nicht über einen Stecker angeschlossen, sondern direkt an den Mittelkontakt der Buchse gelötet. Dieser besteht aus Beryllium-Kupfer, das über gute elastische Eigenschaften verfügt und auch nach Hunderten von Steckvorgängen nicht nachgibt, und ist vergoldet.

Der Flansch hat die Größe ITT Cannon XLR-F77 und ist versenkt montiert – die Buchse ist hinter die Flanschvorderkante versenkt, damit sie bei Stößen nicht beschädigt wird. Canare bietet dieselbe Buchse auch mit einem Neutrik- Flansch der D-Serie (BCJ-RUD) an; beide weisen dieselbe Oberflächenbeschaffenheit auf, sodass sie auf einer Schalttafel gemischt verwendet werden können, ohne dass dies ins Auge fällt.

Soll die Buchse vom Panel isoliert werden, wird das Canare-Isolationsset IU-7/16 verwendet; die Montageöffnung wird dann auf die Abmessungen für IU-7/16 gebohrt.
