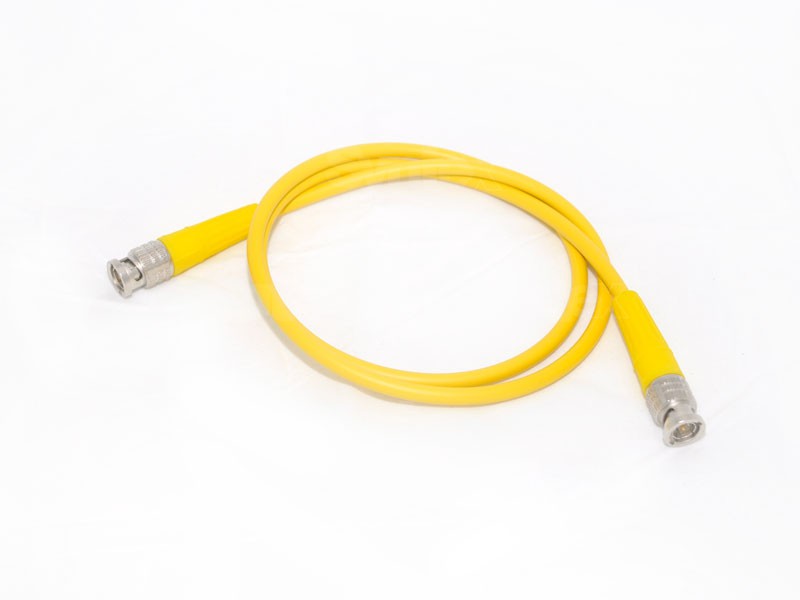

Canare L-3C2VS YEL BNC 3m

Canare L-3C2VS YEL BNC (M-Stecker) / BNC (M-Stecker) 3m

DasCanare L-3C2VS ist ein sehr leichtes und extrem flexibles 5,5 mm HD/SD-SDI-Koaxialkabel mit einem geflochtenen Mittelleiter und einem dicht gewebten geschirmten Außenleiter. Das L-3C2VS Kabel bleibt auch bei niedrigen Temperaturen flexibel. Beide Enden sind mit aufcrimpbaren BNC (M)-Steckern vom Typ BCP-A3 ausgestattet.

Anwendung:

• HD/SD-SDI-Video
• PAL- und NTSC-Analogvideo
• Satellitenanwendungen
• TELCO
• Testausrüstung
• Rack-Verkabelung
• Patchkabel für Video

Kabel-Spezifikationen:

• Manteldurchmesser (Gesamtdurchmesser) in mm: 5,5
• Gewicht des Kabels in kg/100 m: 4,5
• Mittelleiter - Anzahl und Durchmesser der Adern in mm: 7/0,18
• Gesamtdurchmesser des Mittelleiters in mm: 0,54
• Schaumstoffdielektrikum - Durchmesser in mm: 3,1
• Widerstand des Mittelleiters in Ohm/100 m: 10,5
• Widerstand des Außenleiters in Ohm/100m: 1,9
• Statische Kapazität in pF/m: 67
• Dämpfung in dB/100m: 4,5
• Impedanz in Ohm: 75

Anschluss-Spezifikationen: - netzstecker, - Netzstecker:

• Zugfestigkeit in kg: >24,9
• Isolationswiderstand bei 500 V DC in Ohm: 24,5 mm: >1000M
• Nennspannung für 1 min: 1500 V AC (Effektivwert)
• Mittlerer Durchgangswiderstand: 1,5 mm: <6mOhm
• Äußerer Kontaktwiderstand: Kontaktstärke: <3m Ohm
• Impedanz in Ohm: 75
• Steckergehäuse - Material/Oberfläche: Messing/Nickel
• Mittelkontakt - Material/Oberfläche: Messing/Gold
• Äußerer Kontakt - Material : Berylliumkupfer
• Dielektrikum - Material : Werkstoff - Polytetrafluorethylen PTFE
• Crimphülse - Material/Oberfläche: Kupfer/Zinn
