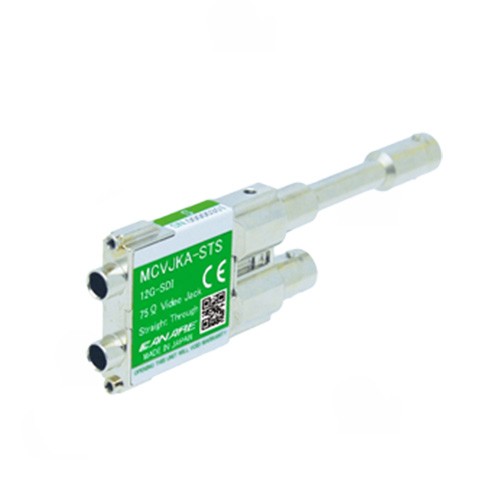

Canare MCVJKA-STS 12G-SDI Video-Jack, getrennt abgeschlossen

Canare-Doppel-Videostecker für 12G-SDI zum Anschluss an ein Videopatchfeld, in Ausführung mit getrennter Anschlusseinrichtung (Straight Through): Ohne eingesteckten Patchstecker sind sowohl der obere als auch der untere BNC-Anschluss mit einem eigenen Widerstand von 75 Ω abgeschlossen. Staubschutzkappe, Befestigung mit zwei Schrauben.

Der Canare MCVJKA-STS ist ein doppelter Video-Jack für 12G-SDI – ein Kanal eines Video-Patchfelds. Die Konstruktion ist „staggered“, d. h. mit versetzten Reihen: Auf der Rückseite können daher BNC-Stecker in Standardgröße verwendet werden, obwohl die Vorderseite des Feldes dicht bestückt ist.

Der Buchstabe S in der Bezeichnung steht für „Straight Through“ ( getrennte Anschlüsse ). Wenn kein Patchstecker in die Buchse eingesteckt ist, sind sowohl der obere als auch der untere BNC-Anschluss mit einem eigenen Widerstand von 75 Ω abgeschlossen und nicht miteinander verbunden. Dies ist der Unterschied zur Ausführung MCVJKA-STW („Normal Through“), bei der der obere und der untere BNC-Anschluss im Ruhezustand miteinander verbunden sind.

Im Vergleich zur Vorgängergeneration MCVJK-ST* weist das MCVJKA eine bessere Rück- und Einfügungsdämpfung sowie eine bessere Isolation zwischen den Kanälen auf, ist etwas leichter (64 g gegenüber 67 g) und der BNC-Anschluss ist senkrecht ausgerichtet, sodass die Verriegelungsnut besser sichtbar ist und sich der Stecker leichter einstecken und herausziehen lässt. Eine Abdeckung schützt die Buchse vor dem Eindringen von Staub und Schmutz; die Befestigung an der Schalttafel erfolgt mit zwei Schrauben.

Der Hersteller weist darauf hin, dass nur Mikro-Videopatchkabel von Canare in die Buchse gesteckt werden dürfen – Videostecker und Patchkabel anderer Hersteller dürfen nicht verwendet werden.
