Datavideo DDC-4012H DC-DC-Spannungswandler

+2
Artikelcode: 2600-3011

Der Datavideo DDC-4012H wandelt eine Gleichstromversorgung von 15–50 V in eine stabilisierte Ausgangsspannung für Kameras oder andere AV-Geräte um. Über den Schiebeschalter wählen Sie 7,2 V, 8,4 V oder 12 V; bei maximaler Belastung liefert das Gerät bis zu 4 A / 48 W. Der Eingang verwendet einen 4-poligen XLR-Anschluss, am Ausgang stehen ein…

Weitere Informationen

256 € inkl. MwSt. 215.13 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
Wir versenden: 14. 10.
Zu versenden 1 Stück
Bratislava 1 Stück
Artikelcode:
2600-3011
Zum Vergleich hinzufügen Preisentwicklung

Top-Zubehör für Datavideo DDC-4012H DC-DC-Spannungswandler

Datavideo CB-23H, 50m

Das Datavideo CB-23H ist ein 50 m langes Vierfachkabel für mobile Videostudios und
559 €
14-30 Tage

Datavideo CB-22H, 30m

Das Datavideo CB-22H ist ein 30 m langes All-in-One-Kabel zur Verbindung einer Kamera
387 €
14-30 Tage
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Der Datavideo DDC-4012H wandelt eine Gleichstromversorgung von 15–50 V in eine stabilisierte Ausgangsspannung für Kameras oder andere AV-Geräte um. Über den Schiebeschalter wählen Sie 7,2 V, 8,4 V oder 12 V; bei maximaler Belastung liefert das Gerät bis zu 4 A / 48 W. Der Eingang verwendet einen 4-poligen XLR-Anschluss, am Ausgang stehen ein 4-poliger XLR- oder ein 5,5-mm-DC-Anschluss zur Verfügung. Der Wandler ist mit dem Datavideo PD-6-System sowie den Kabeln CB-22H (30 m) und CB-23H (50 m) kompatibel.

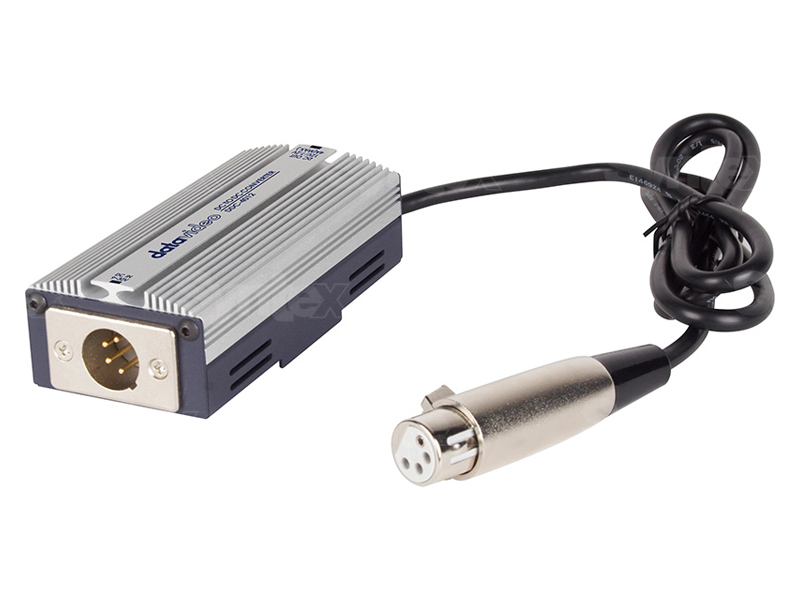

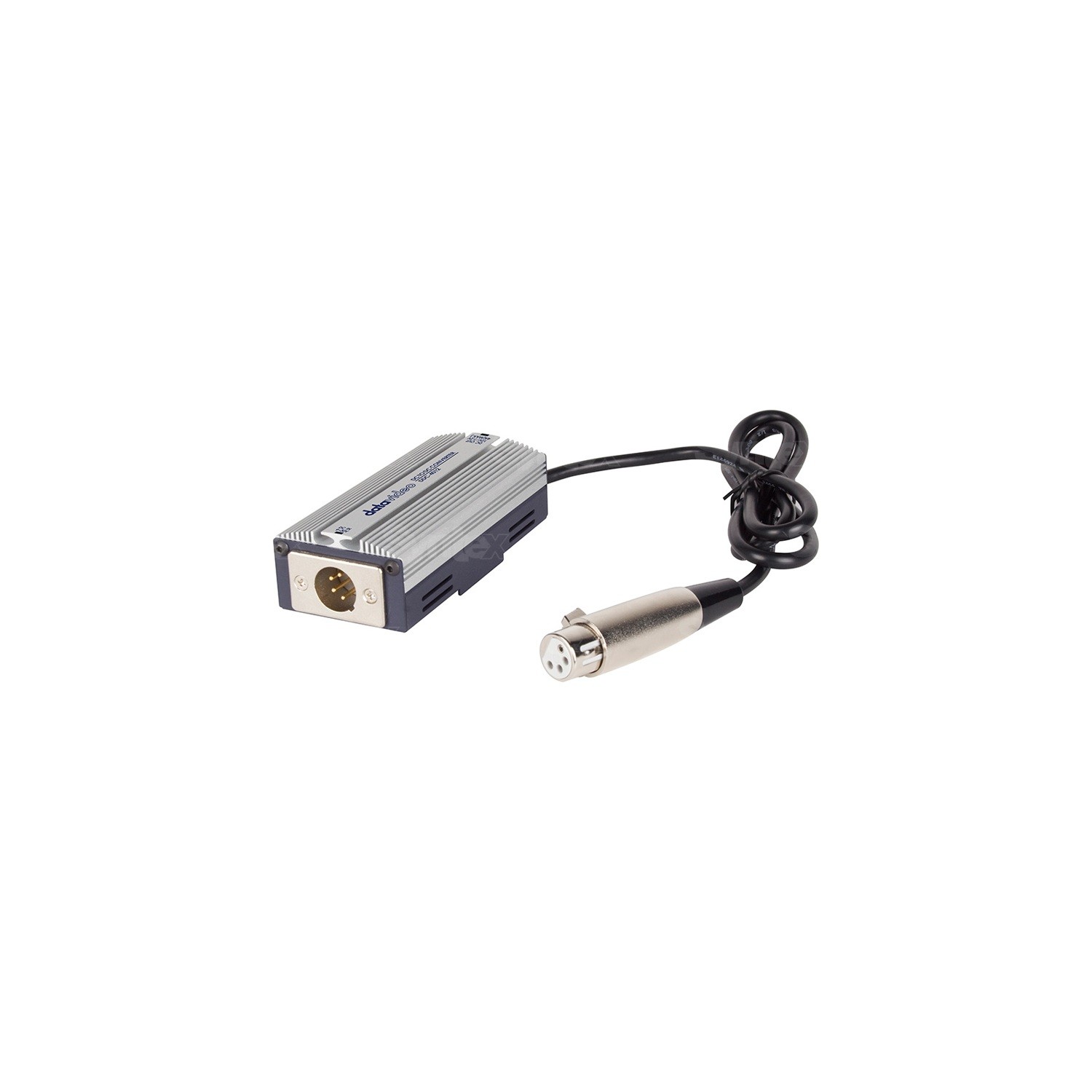

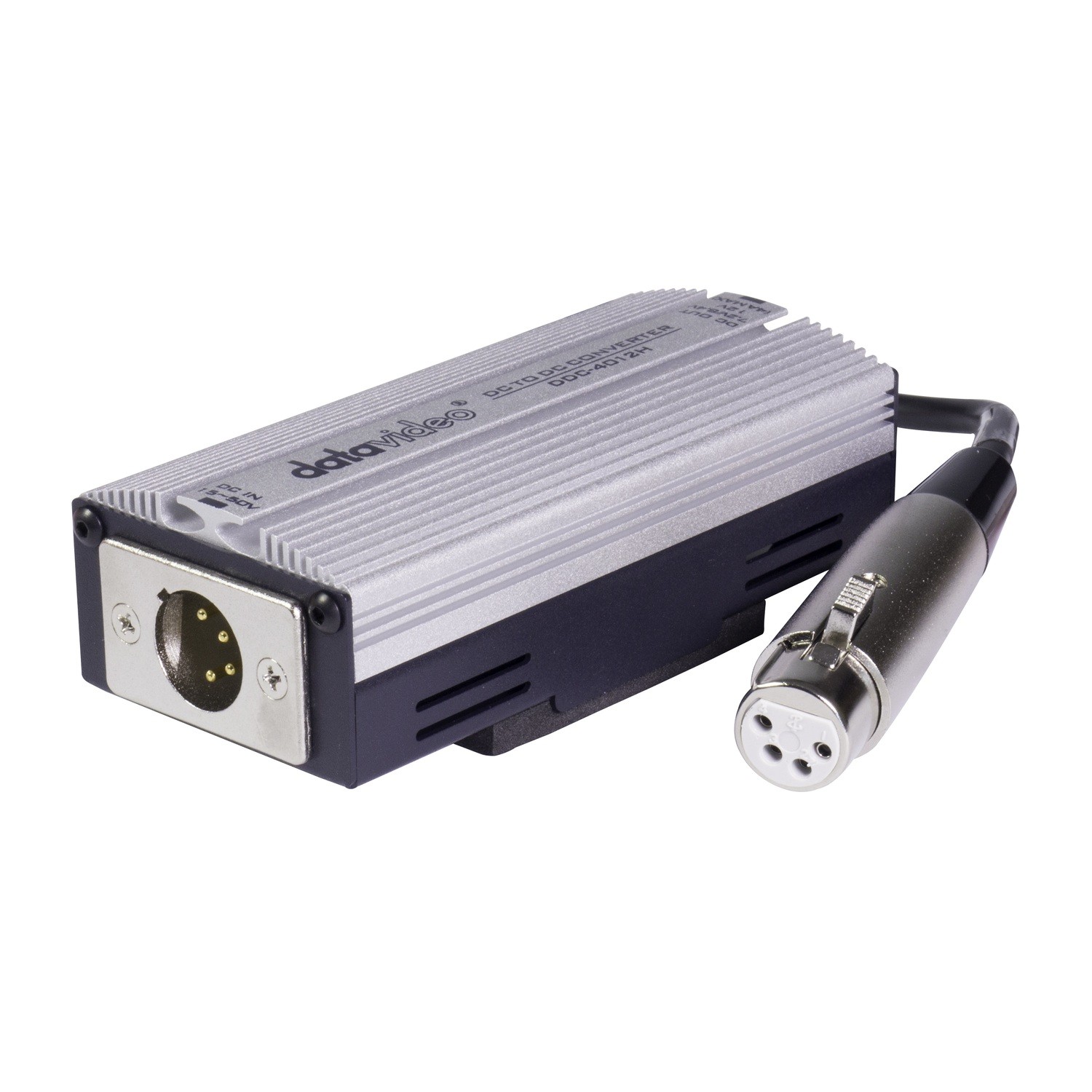

Datavideo DDC-4012H DC-DC-Spannungswandler mit Kabelanschlüssen

Stromversorgung je nach Gerätetyp

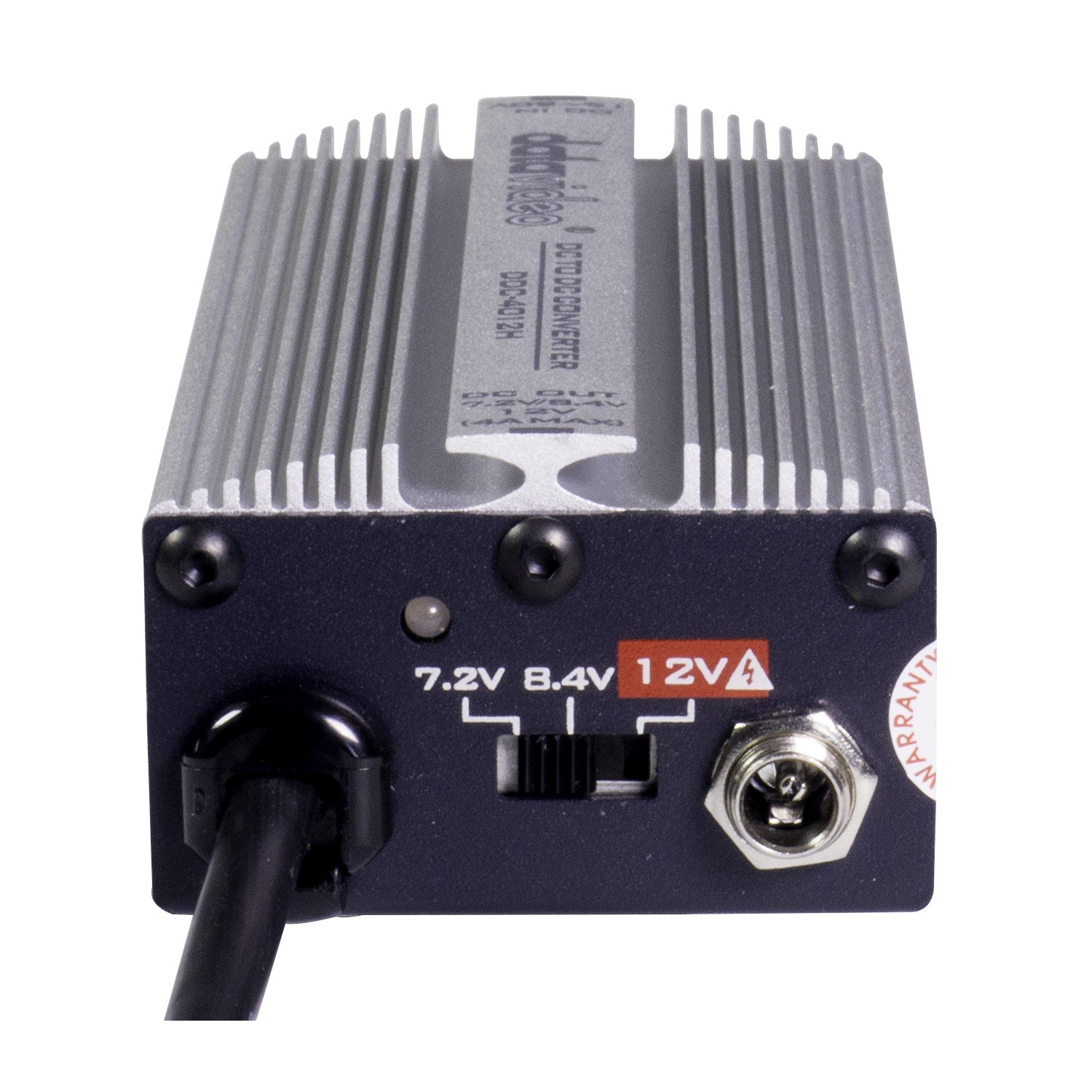

Ein einziger Wandler deckt drei gängige Spannungen für Kamera- und AV-Technik ab. Ein Schalter am Gehäuse stellt 7,2 V, 8,4 V oder 12 V ein; eine farbige LED bestätigt die Auswahl.

Datavideo-Anschlussplan: Stromversorgung, SDI-Video und Intercom vom PD-6 über ein CB-22H- oder CB-23H-Kabel zum DDC-4012H-Wandler und zur Kamera

Stromversorgung der Kamera über das Datavideo PD-6-System

In Verbindung mit der Verteilereinheit PD-6 und dem Kabel CB-22H oder CB-23H überträgt der DDC-4012H den Stromzweig für die Kamera. Das Schema zeigt die gleichzeitige Übertragung von Strom, SDI-Bild und Intercom innerhalb einer Mehrkamera-Konfiguration.

Das Kabel CB-22H ist 30 m lang, das Kabel CB-23H 50 m. Wählen Sie die konkrete Ausgangsspannung entsprechend den Anforderungen des angeschlossenen Geräts.

Das Schaubild zeigt die getrennten Leitungswege für Stromversorgung, SDI-Video und Intercom.

Regulierter Ausgang und Schutz

Der Wandler wandelt eine Eingangsspannung von 15–50 V DC in die gewählten 7,2 / 8,4 / 12 V DC mit einer Toleranz von ±3 % um. Der Überlastschutz wird nach Behebung der Störung automatisch wiederhergestellt.

Zwei Anschlussmöglichkeiten für den Ausgang

Das Gerät wird über eine 4-polige XLR-Ausgangsbuchse oder einen 5,5-mm-DC-Stecker angeschlossen. Der DDC-4012H verfügt über die Schutzart IP20 und ist weder wasser- noch witterungsbeständig; der Einsatz in Innenräumen wird empfohlen.

VERPACKUNGSINHALT

  • 1× Datavideo DDC-4012H, DC-DC-Serienwandler mit integriertem 1-m-Kabel

SPEZIFIKATIONEN

  • Typ: DC-DC-Serienwandler
  • Eingangsspannung: 15–50 V DC

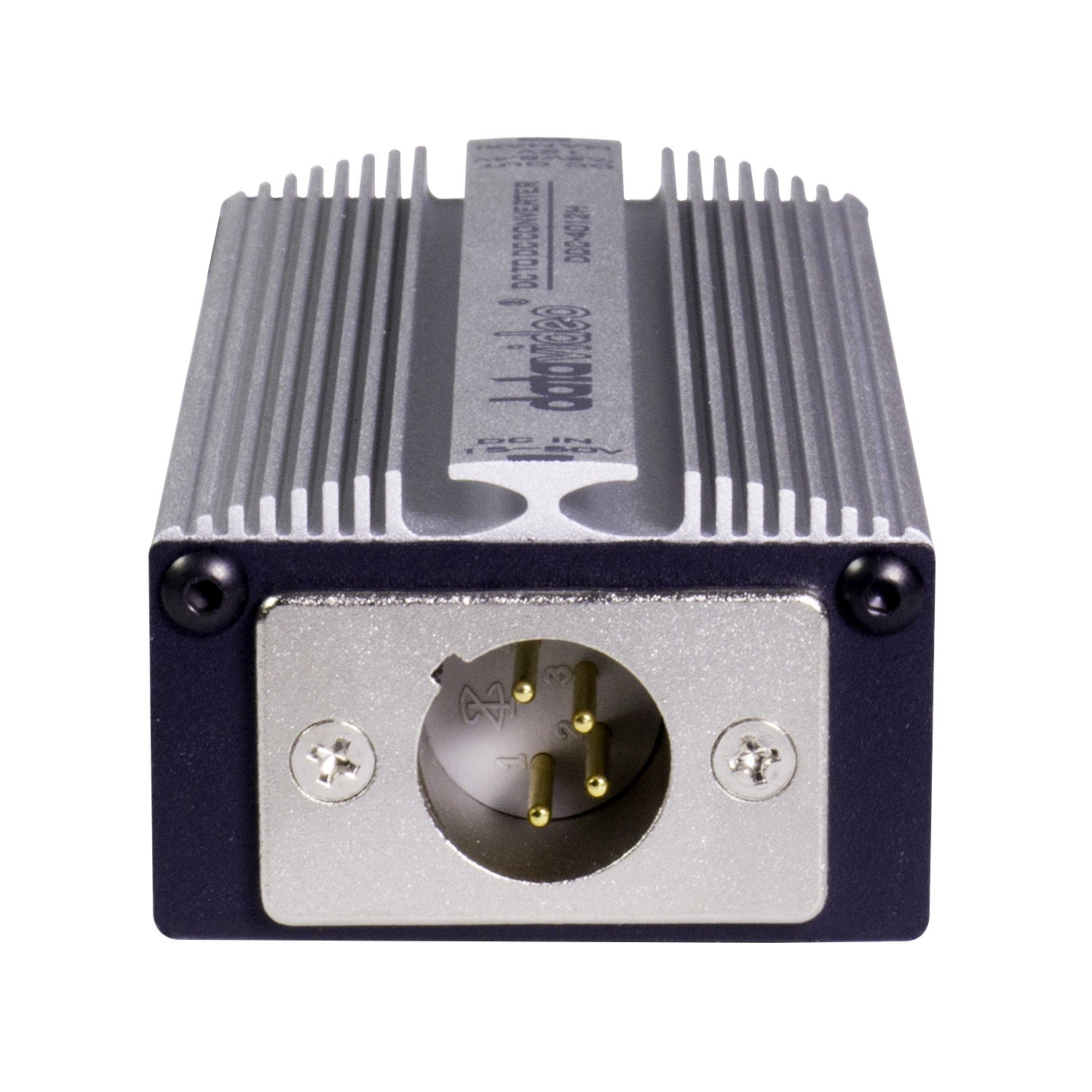

  • Eingangsanschluss: 4-poliger XLR-Stecker
  • Ausgangsspannung: 7,2 V / 8,4 V / 12 V DC, über Schalter wählbar
  • Ausgangsanschlüsse: 4-polige XLR-Buchse oder 5,5-mm-DC-Stecker
  • Maximaler Ausgangsstrom: 4 A
  • Nennleistung: 48 W
  • Toleranz der Ausgangsspannung: ±3 %
  • Wirkungsgrad (typ.): bis zu 85 %
  • Welligkeit und Rauschen (max.): <400 mV
  • Überlastschutz: bei 105–150 % der Nennausgangsleistung; automatische Rückstellung nach Behebung des Fehlers
  • Spannungsanzeige: rot 12 V, orange 8,4 V, grün 7,2 V
  • Integriertes Kabel: UL 2464, 18 AWG, Länge 1 m
  • Abmessungen (L × B × H): 115 × 50 × 35 mm
  • Gewicht: ca. 0,3 kg
  • Betriebstemperatur: 0 bis 40 °C
  • Betriebsfeuchtigkeit: 10–90 %, nicht kondensierend
  • Lagerbedingungen: −40 bis +85 °C, 10–95 % relative Luftfeuchtigkeit
  • Schutzart: IP20; nicht wasserdicht und nicht witterungsbeständig, Verwendung im Innenbereich empfohlen
Parameter

Parameter

Hersteller: Datavideo
Kategorie: Stromversorgungen

Wichtigste Parameter

Ausgang des Netzteils4 pin XLR · Ausgang 12 V · 5,5-mm-DC-Buchse · 7,2 V DC · 8,4 V DC · 4 A · 48 W
