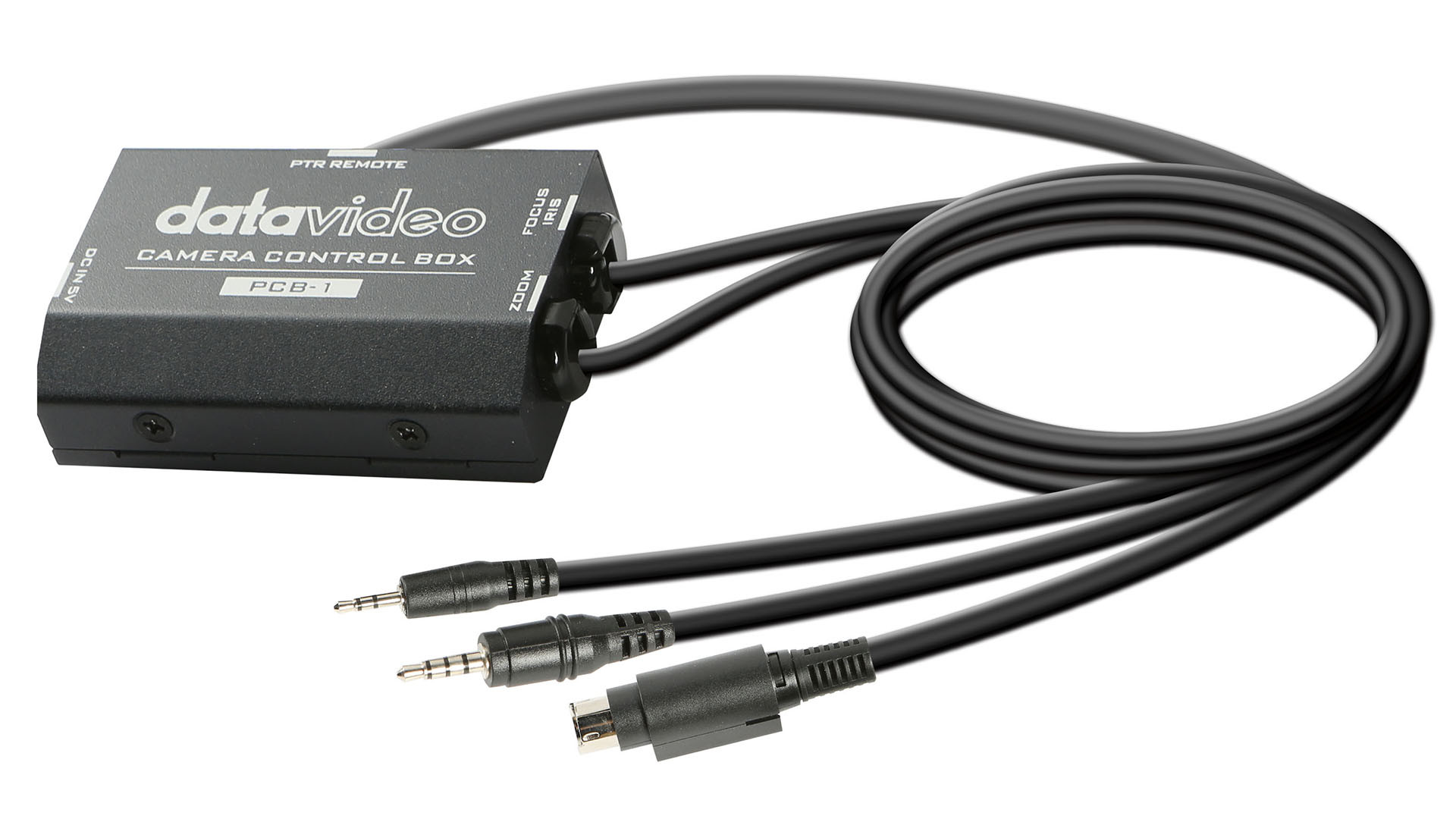

Datavideo PCB-1 Kamera-Steuerbox

Das Datavideo PCB-1 verbindet einen PTR-10- oder PTR-10T-Mark-II-Kopf mit einem kompatiblen Panasonic-Camcorder mit zwei Remote-Anschlüssen und ermöglicht die Fernsteuerung von Zoom, Fokus und Blende. Es ist mit den Panasonic-Modellen AG-UX180MC, AG-HPX265 und AG-HPX255 kompatibel; der Remote-Ausgang der Kamera muss auf den Modus Pana 2 Port eingestellt sein. Die Anlage lässt sich mit einem Datavideo RMC-180 Mark II oder RMC-300A sowie mit einer an den PTR-Kopf angeschlossenen Infrarot-Fernbedienung steuern.

Das Gerät wird über einen 8-poligen Mini-DIN-Anschluss mit dem PTR-Kopf verbunden. Die 2,5-mm-Klinke steuert den Zoom, die 3,5-mm-Klinke Fokus und Blende. Die Stromversorgung erfolgt mit 5 V über Micro-USB; mit einem PTR-10-Mark-II-Kopf kann das Gerät auch direkt über den Kopf versorgt werden. Das Steuergerät wiegt 135 g und misst ohne Kabel 85,9 × 45,7 × 20,3 mm.

Kamerafernsteuerung über einen PTR-Kopf

Das Datavideo PCB-1 verbindet einen kompatiblen Panasonic-Camcorder mit einem PTR-Kopf und ermöglicht die Fernsteuerung von Zoom, Fokus und Blende. Es unterstützt die Modelle AG-UX180MC, AG-HPX265 und AG-HPX255 im Modus Pana 2 Port. Die Anlage lässt sich mit einem RMC-180 Mark II, RMC-300A oder einer Infrarot-Fernbedienung steuern.

Ein 8-poliger Mini-DIN-Stecker verbindet das Gerät mit dem PTR-Kopf. Über 2,5-mm- und 3,5-mm-Klinkenbuchsen werden die Befehle für Zoom, Fokus und Blende an die Kamera übertragen. Das Gerät wiegt 135 g und wird mit 5 V über Micro-USB oder über einen PTR-10-Mark-II-Kopf versorgt.

3 kompatible Modelle135 g

Anschluss im Kamerasystem

Die Abbildung zeigt drei fest angeschlossene Kabel: einen 8-poligen Mini-DIN-Stecker zum PTR-Kopf (40 cm), eine 2,5-mm-Klinke für den Zoom (70 cm) und eine 3,5-mm-Klinke für Fokus und Blende (70 cm). Stellen Sie den Remote-Ausgang der Kamera auf Pana 2 Port ein.
