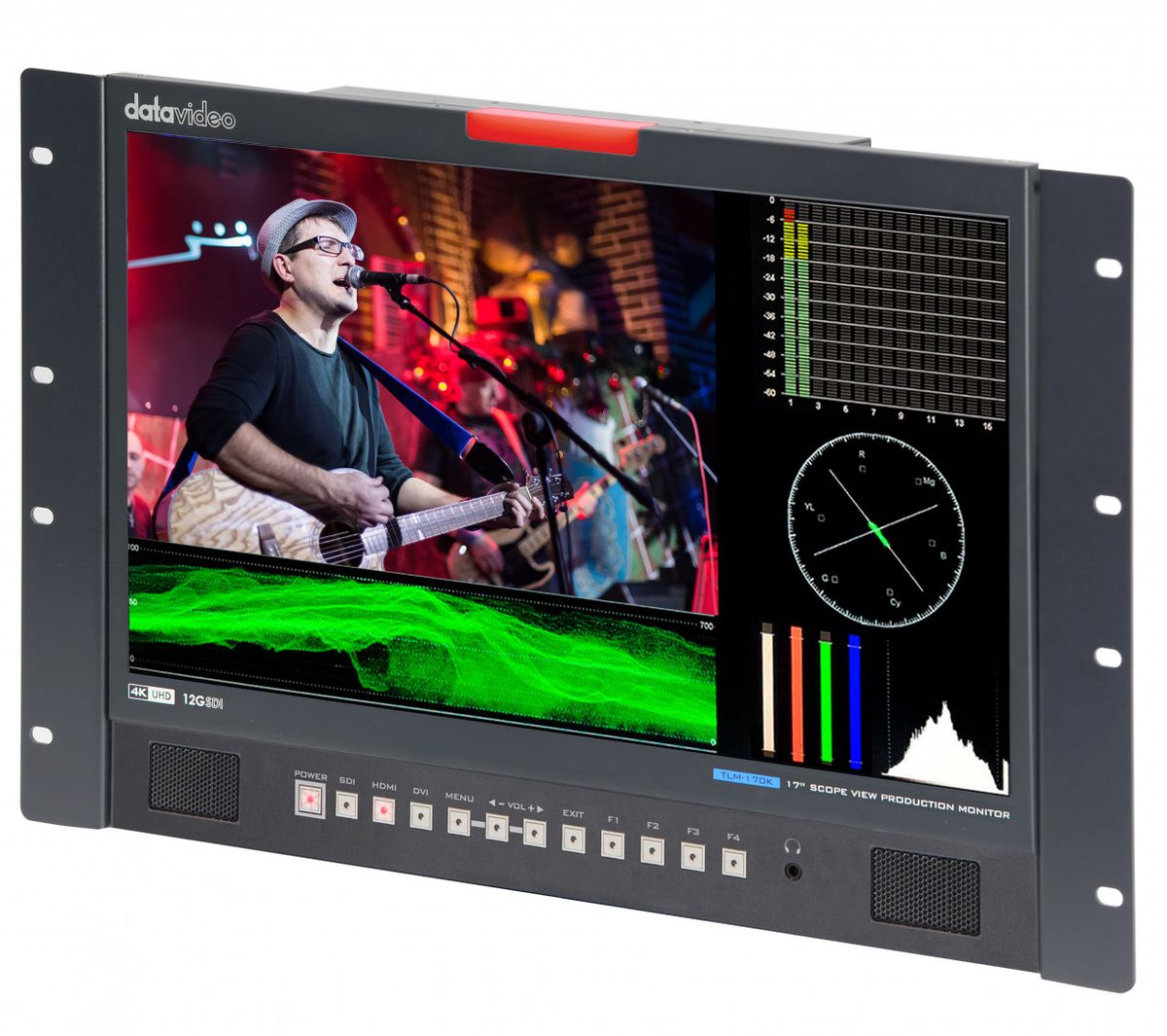

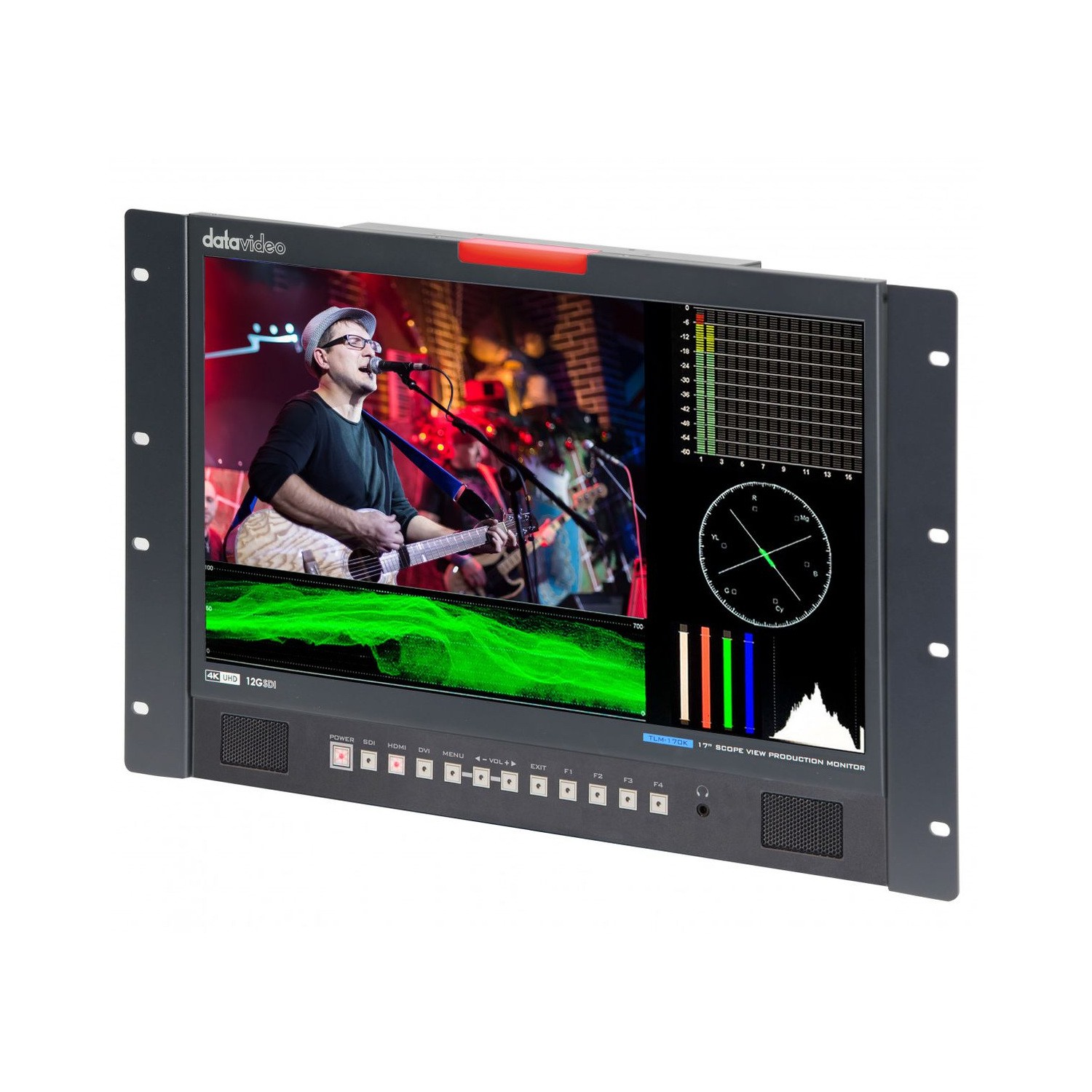

Datavideo TLM-170KR 17,3″ 4K/UHD-Produktionsmonitor für 7-HE-Rack

Der Datavideo TLM-170KR ist ein 17,3-Zoll-4K/UHD-LCD-Produktionsmonitor im 7U-Rack-Format für Sendezentren, mobile Studios und Regieräume. Das IPS-Panel mit einer Auflösung von 3840 × 2160, einer Helligkeit von 300 cd/m², einem Kontrastverhältnis von 1000:1 und Betrachtungswinkeln von ±89° ermöglicht die Überwachung des detailreichen 4K-Bildes in verschiedenen Bereichen des Arbeitsbereichs.

Das Signal wird über einen 12G-SDI-Eingang oder einen der beiden HDMI-2.0-Eingänge eingespeist. Entsprechende SDI- und HDMI-Durchgangsausgänge leiten das Signal an einen nachgeschalteten Monitor oder ein Gerät weiter. Der Monitor unterstützt DCI-4K und UHD bis zu 60p und bietet sowohl den 16:9- als auch den 4:3-Modus mit Bildmarkierungen und Sicherheitsmarkierungen.

Zur Überprüfung von Bild und Ton stehen Waveform, Vektorskop, Audio-Vektor, Focus Peaking, False Color, Zebra-Anzeige, Histogramm, Zoom, Pixel-zu-Pixel, H/V-Verzögerung, Standbild, Bildspiegelung, Check Field, Pegelanzeige und Farbbalken zur Verfügung. HDR umfasst HLG und SMPTE ST 2084; zu den Farbvoreinstellungen gehören Rec.709 und DCI-P3. Die Anzeige des Timecodes, Camera Log, Gamma-Einstellungen und Farbkalibrierung sind ebenfalls vorhanden. Tally signalisiert den Status „LIVE“ rot und „CUED“ grün. Der eingebettete Ton kann über den analogen Stereoausgang oder über zwei 3-W-Lautsprecher wiedergegeben werden.

• 17,3″-IPS-Panel mit 4K-UHD-Auflösung in 7U-Rack-Ausführung
• 1× 12G-SDI- und 2× HDMI 2.0-Eingänge mit entsprechenden Durchschleifausgängen
• Werkzeuge für die Broadcast-Kontrolle von Bild, HDR, Farbe und Ton

DATAVIDEO SCOPEVIEW • 7U-Rack-Monitor

17,3″ 4K-BILDSCHIRM FÜR IHR REGIE-ARBEITSPLATZ

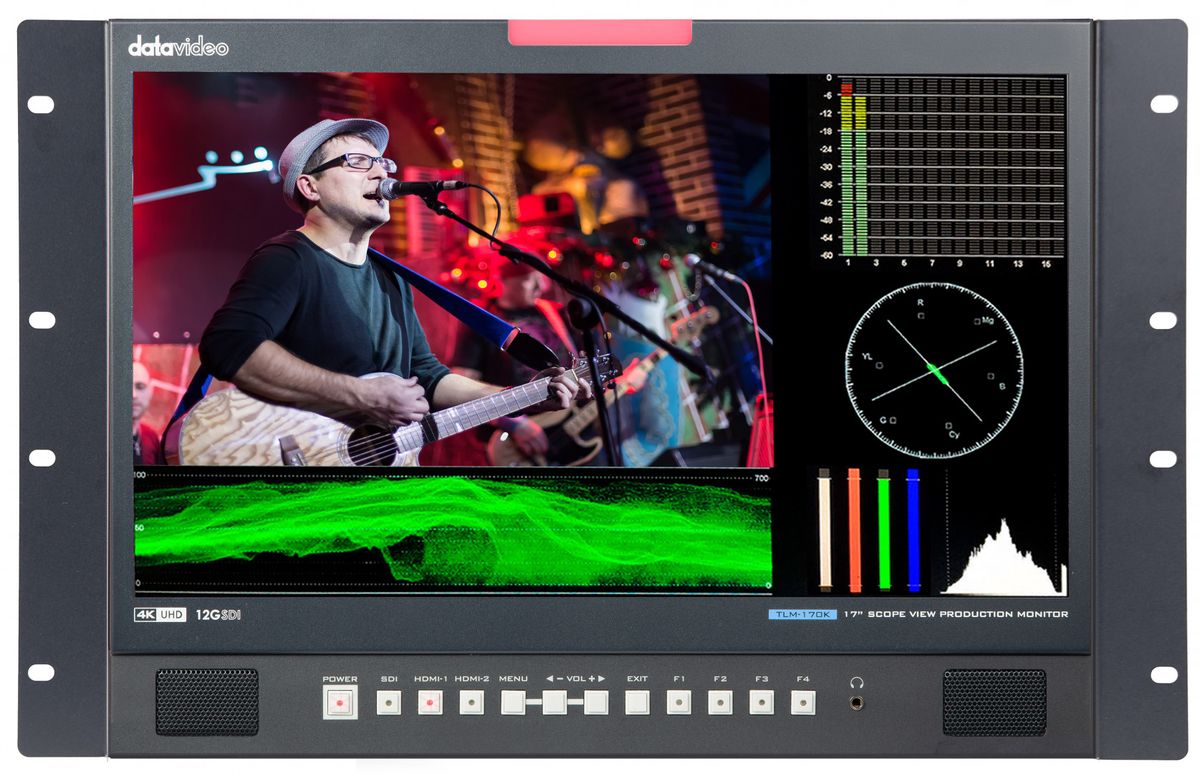

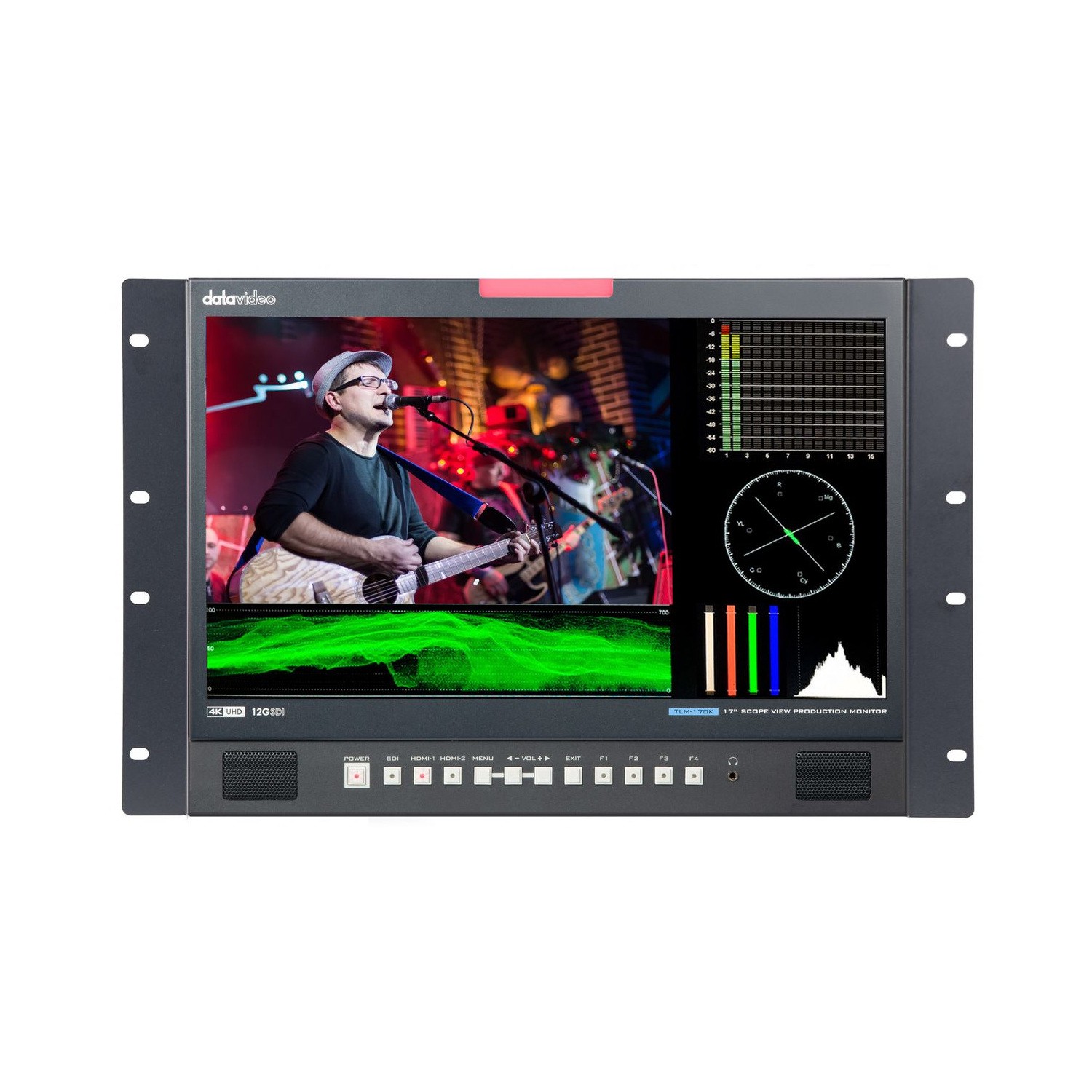

Der Datavideo TLM-170KR ist ein 17,3″-LCD-Produktionsmonitor im 7U-Rack-Format. Das IPS-Panel mit einer Auflösung von 3840 × 2160, einer Helligkeit von 300 cd/m², einem Kontrastverhältnis von 1000:1 und einem weiten Betrachtungswinkel ermöglicht die Kontrolle des detailreichen 4K-Bildes in der Regie, im mobilen Studio sowie im Kontrollraum.

Der Monitor empfängt Signale über 12G-SDI oder HDMI 2.0 und kann beide Formate über den entsprechenden Durchgangsausgang weiterleiten. Dadurch lässt er sich in die Überwachungskette einbinden, ohne das Signal für nachgeschaltete Geräte zu unterbrechen.

EINGÄNGE UND PASSIERENDE AUSGÄNGE FÜR 4K-SIGNALE

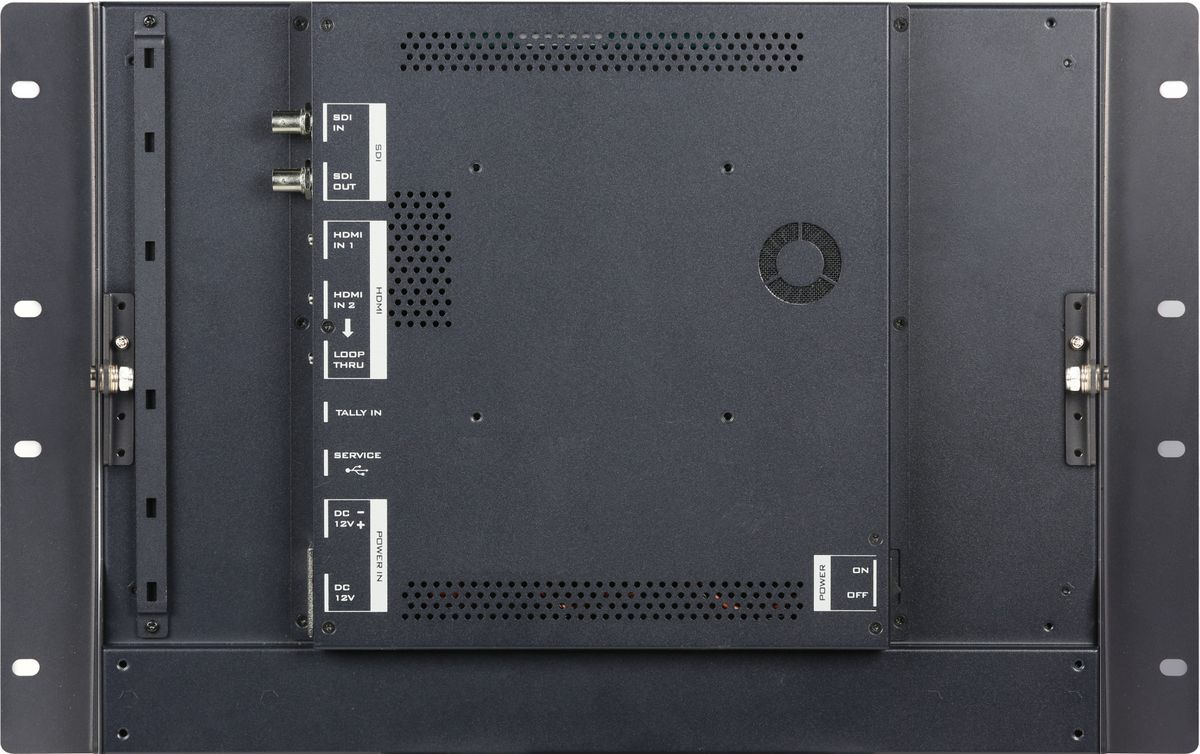

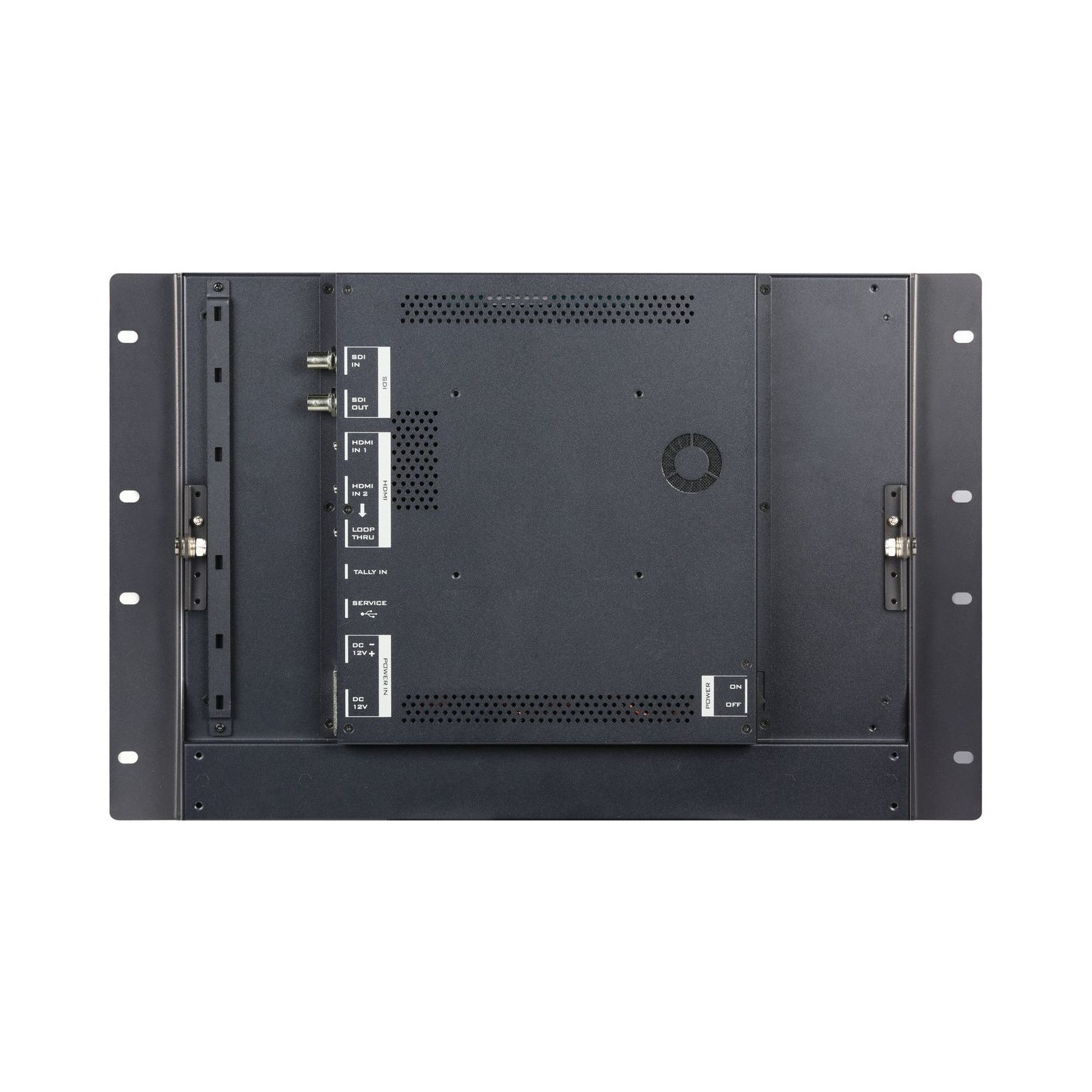

Es stehen ein 12G-SDI-Eingang und zwei HDMI 2.0-Eingänge zur Verfügung. Ein 12G-SDI-Ausgang und ein HDMI 2.0-Ausgang dienen zur Weiterleitung des Signals an einen weiteren Monitor oder ein anderes Gerät. Die Eingänge unterstützen Signale bis zu DCI 4K und UHD 4K bei 60p. Das Bild kann im Seitenverhältnis 16:9 oder 4:3 angezeigt und mit Sicherheits- oder Seitenverhältnismarkierungen ergänzt werden.

Die integrierte Tally-Leuchte zeigt den Status „LIVE“ rot und „CUED“ grün an; der Anschluss erfolgt über einen separaten Tally-Eingang.

WERKZEUGE ZUR BILD- UND TONKONTROLLE

Waveform, Vektorskop, Focus Peaking, False Color, Zebra-Anzeige und Histogramm helfen bei der Beurteilung von Belichtung, Schärfe und Farbwiedergabe. Ebenfalls verfügbar sind Audio-Vektor, Pegelanzeige, Vergrößerung, Pixel-zu-Pixel-Anzeige, H/V-Verzögerung, Standbild, Bildumkehr, Check-Field und Farbbalken.

Der Monitor unterstützt HDR HLG und SMPTE ST 2084, die Voreinstellungen Rec.709 und DCI-P3, die Zeitcodeanzeige, Camera Log, Gamma-Einstellungen und die Farbkalibrierung. Das eingebettete Audio kann über den analogen Stereoausgang oder zwei integrierte 3-W-Lautsprecher wiedergegeben werden.
