Feelworld D101-PLUS

Doppelter 10,1-Zoll-Regie-Monitor für 4-HE-Rack. Zwei unabhängige IPS-Panels mit einer Auflösung von 1920 × 1200, einer Helligkeit von 500 cd/m² und einem Kontrastverhältnis von 1500:1, jeweils mit eigenem 3G-SDI-, HDMI- und Composite-BNC-Eingang. Dreifarbige Tally-Anzeige, Steuerung über das LAN vom Computer aus und bis zu 32 benutzerdefinierte 3D-LUTs. Dies ist kein Kameramonitor – er gehört in ein Rack, in einen Übertragungswagen oder auf den Regietisch.

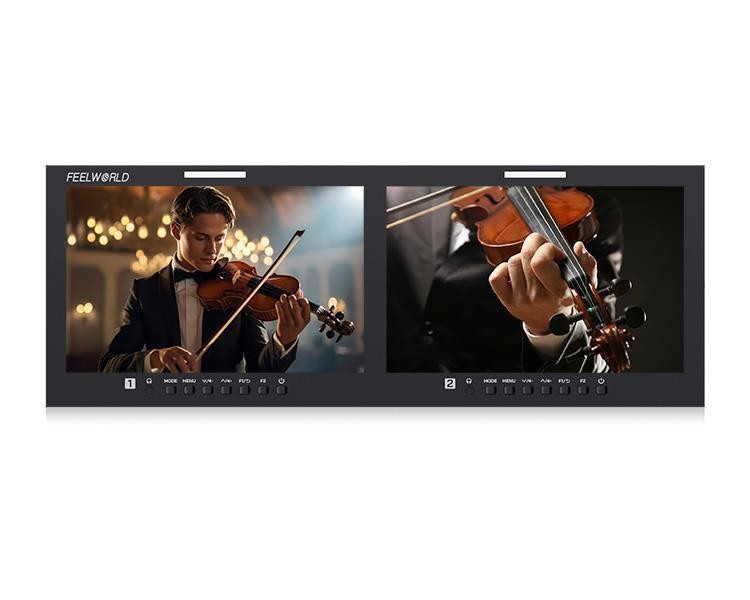

Doppelter 10,1-Zoll-Regie-Monitor für 4-HE-Rack

Zwei unabhängige Displays in einem Gehäuse

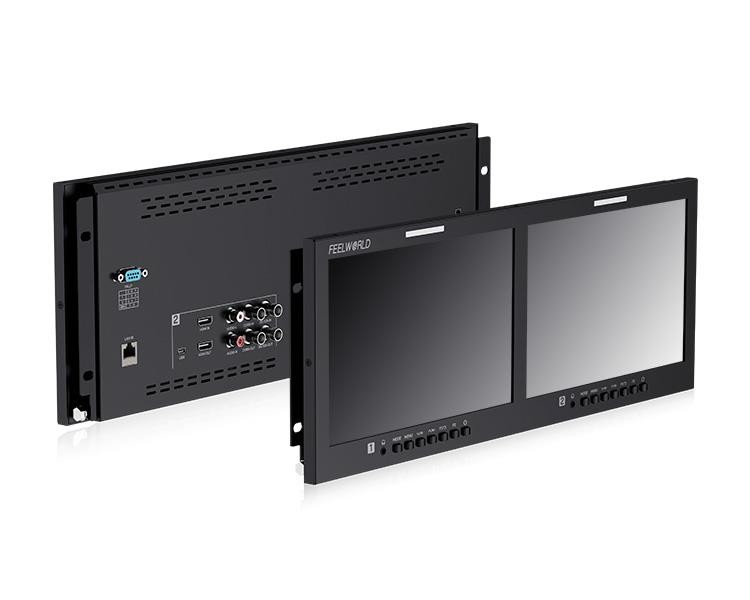

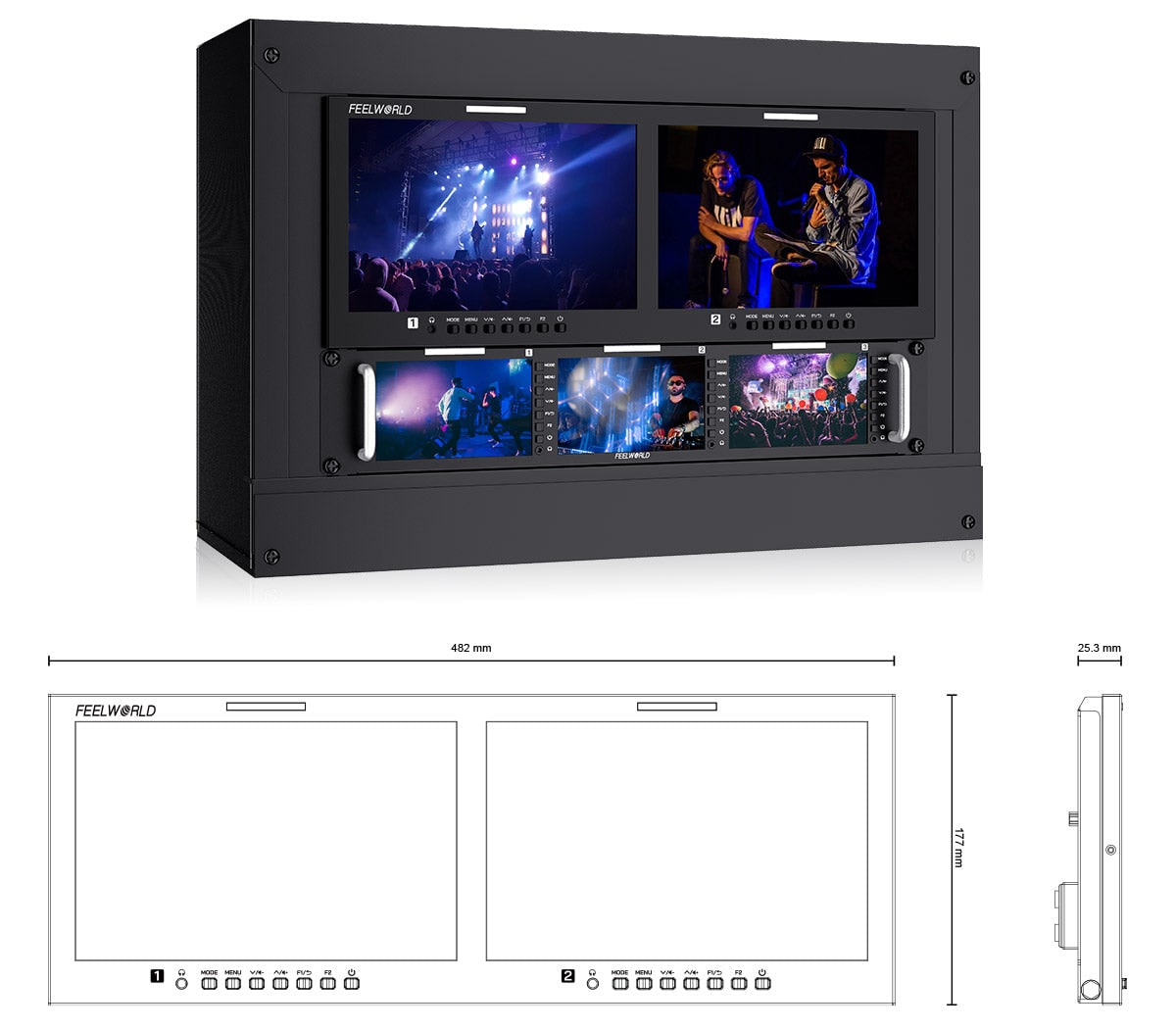

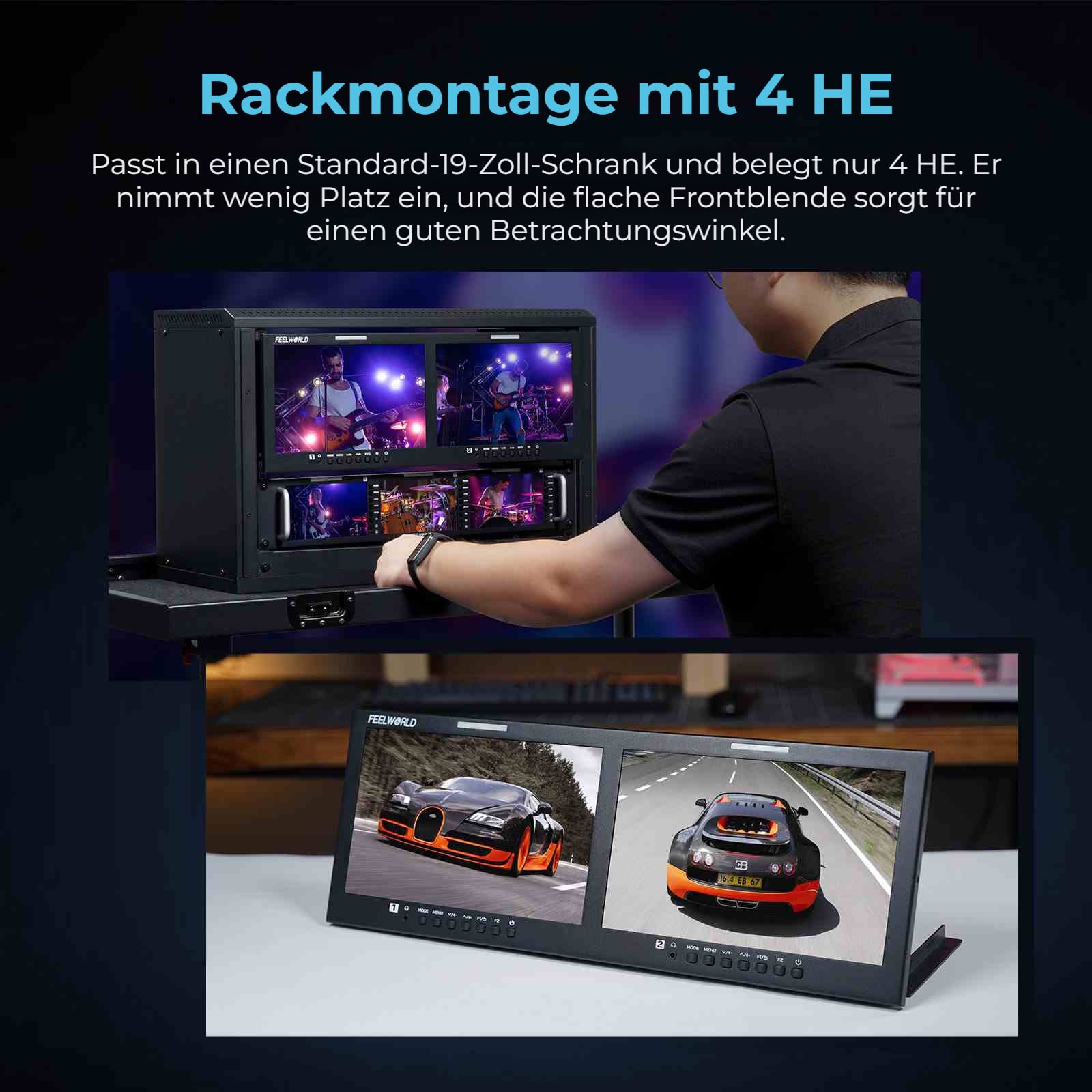

Der D101 PLUS ist kein Kameramonitor. Es handelt sich um einen Regiemonitor für den Rack-Einsatz: Das 4-HE-Gehäuse wird in einen standardmäßigen 19-Zoll-Schrank eingeschraubt – in eine Monitorwand, einen Übertragungswagen oder ein mobiles Stativ – und beherbergt zwei völlig unabhängige 10-Zoll-Displays nebeneinander.

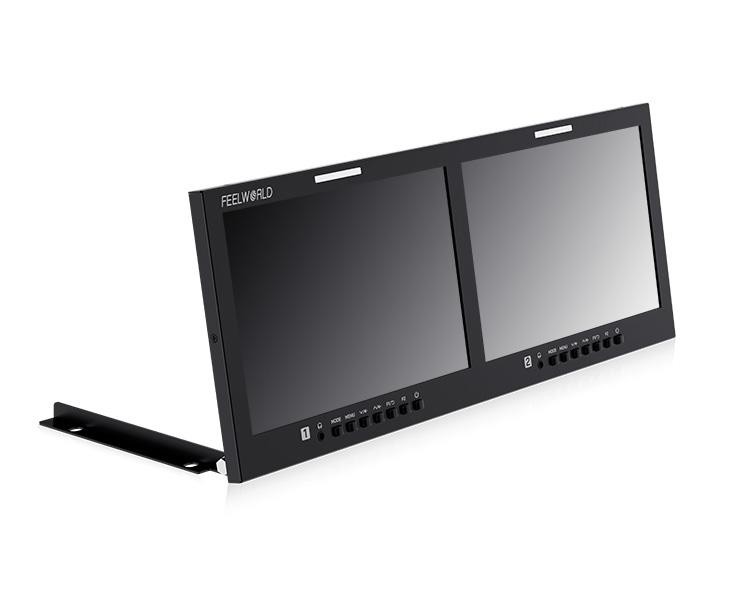

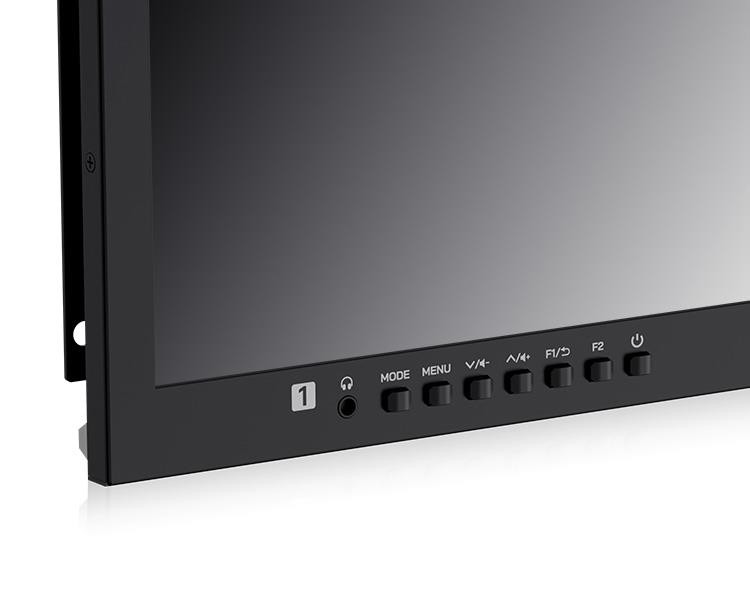

Jedes der beiden Panels verfügt über eigene Ein- und Ausgänge, Tasten sowie eine Tally-Anzeige, sodass Sie auf einem Gehäuse zwei verschiedene Kameras überwachen können. Das Gerät misst 482 × 177 × 25 mm und wiegt 2 kg. Wenn Sie es nicht in ein Rack einschrauben möchten, lassen sich zwei Metallfüße an der Rückseite ausklappen, und der Monitor kann auf einen Tisch gestellt werden.

Bildauflösung 1920 × 1200 auf beiden Bildschirmen

Helligkeit 500 cd/m², Kontrastverhältnis 1500:1

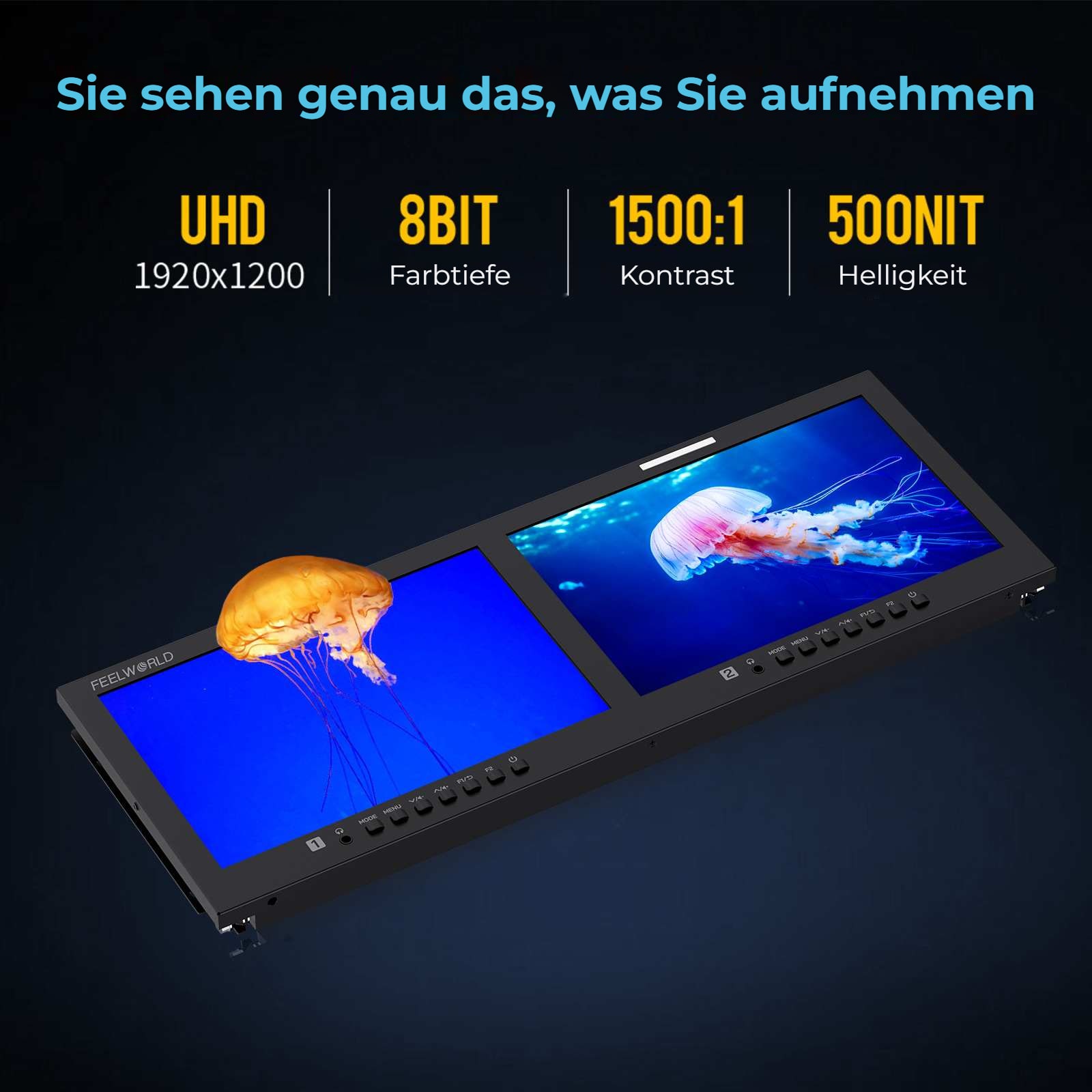

Beide Displays sind IPS-Bildschirme mit einer Auflösung von 1920 × 1200 Pixeln und einem Seitenverhältnis von 16:10 – unter dem 16:9-Bild passt somit noch eine Zeile mit Statusdaten hinein. Die Farbtiefe beträgt 8 Bit, also 16,7 Millionen Farben, der Kontrast 1500:1 und der Punktabstand 0,1128 mm.

Die Betrachtungswinkel betragen 80° zu jeder Seite, sowohl horizontal als auch vertikal, insgesamt also 160°, sodass die Farben auch dann erhalten bleiben, wenn mehrere Personen von der Seite auf den Monitor blicken. Die Helligkeit von 500 cd/m² ist ein Wert für den Innenbereich: Für die Regie, im Fahrzeug oder im Studio reicht sie mit Reserve aus; für Aufnahmen in direktem Sonnenlicht eignet sich ein Kameramonitor mit einer Helligkeit von über 1.000 Nit.

Separate Ein- und Ausgänge für jedes Display

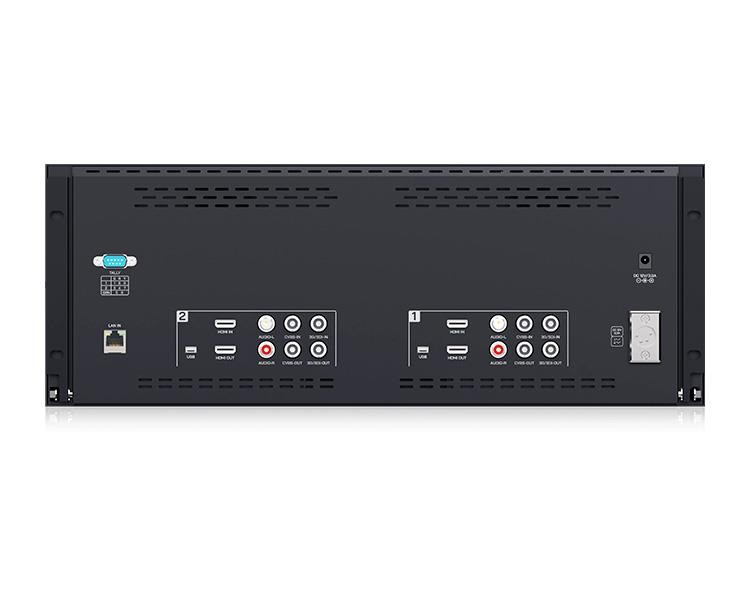

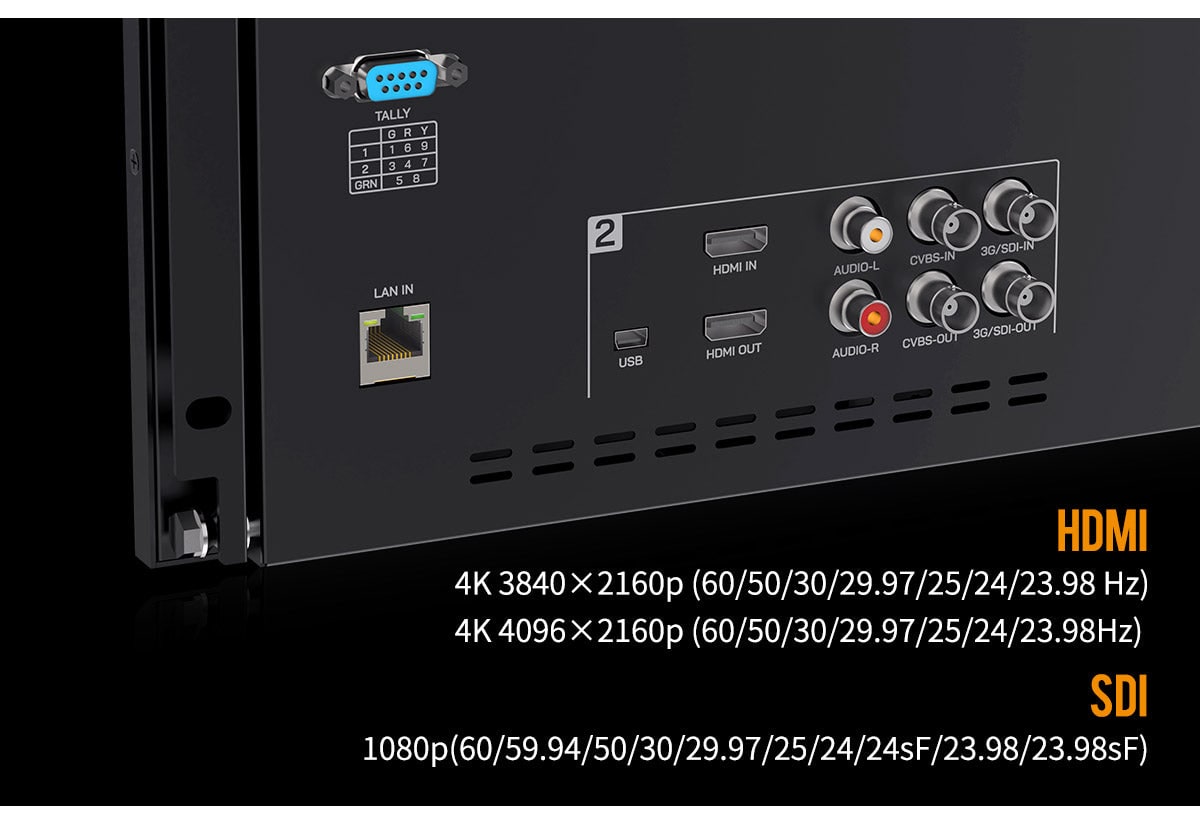

Jedes Panel verfügt über einen eigenen Anschlusssatz: je einen 3G-SDI-Ein- und -Ausgang über BNC, je einen HDMI-Ein- und -Ausgang, je einen Composite-Video-Ein- und -Ausgang über BNC sowie zwei Cinch-Anschlüsse für analogen Ton (L/R). Zu jedem Panel gehört zudem ein separater Kopfhörerausgang.

Über HDMI empfängt der Monitor 4K mit 3840 × 2160 sowie 4096 × 2160 bei 60, 50, 30, 25 und 24 Bildern pro Sekunde, über SDI dann 1080p bis zu 60 Bildern pro Sekunde, einschließlich der segmentierten Modi 24sF und 23,98sF. Der Composite-Eingang erkennt PAL und NTSC automatisch.

Dreifarbige TALLY-Anzeige an der Vorderseite

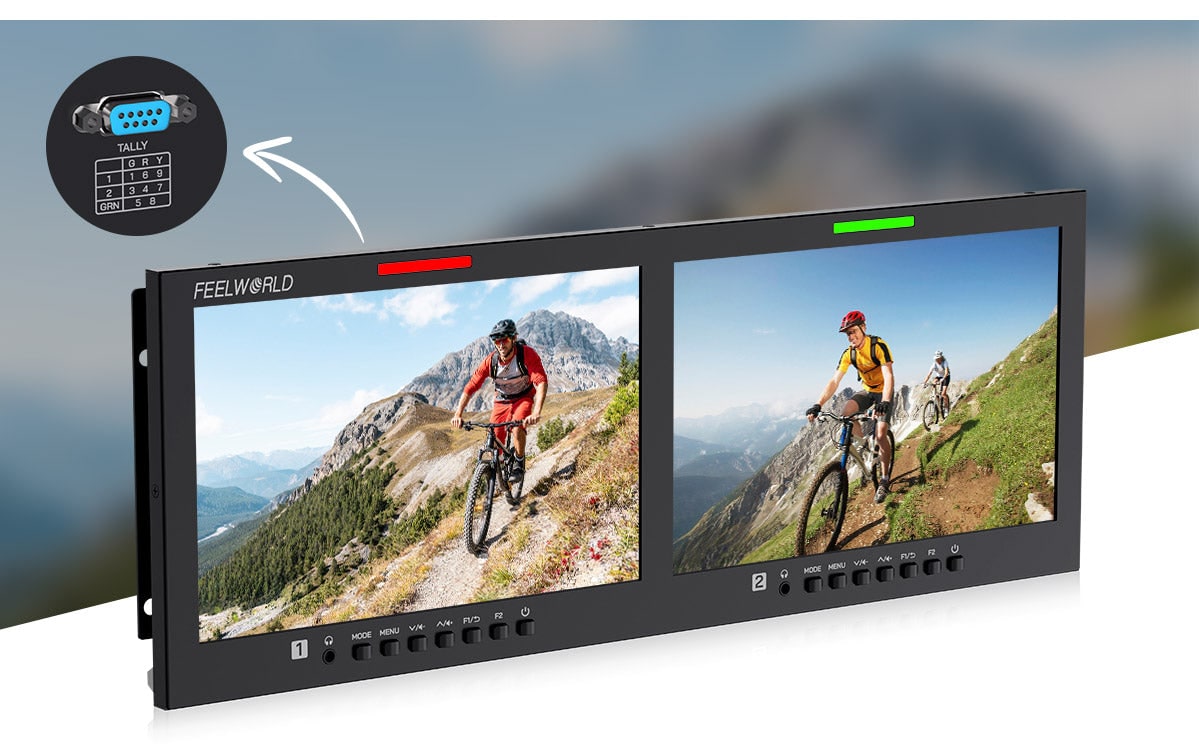

Über jedem Display leuchtet eine Tally-Anzeige, die rot, grün und gelb anzeigen kann – also Ausstrahlung, Vorschau und Aufzeichnung. So sieht das Team während einer Live-Übertragung, welche Kamera gerade auf Sendung ist, ohne jemanden fragen zu müssen.

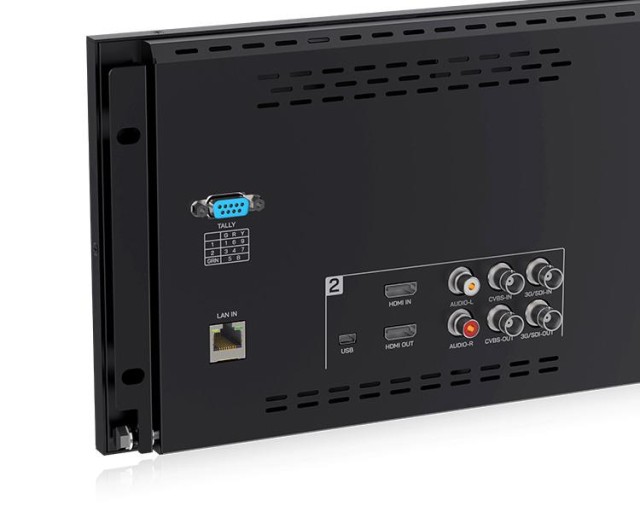

Der Anschluss erfolgt auf der Rückseite über einen Parallelstecker nach gängigem Industriestandard, sodass das Gerät ohne Adapter an ein übliches Regiepult angeschlossen werden kann. Ein TALLY-Set mit herausgeführter Klemmleiste ist im Lieferumfang enthalten.

Messinstrumente statt teurer externer Zusatzgeräte

Wellenform, Vektorskop, Histogramm, Ton

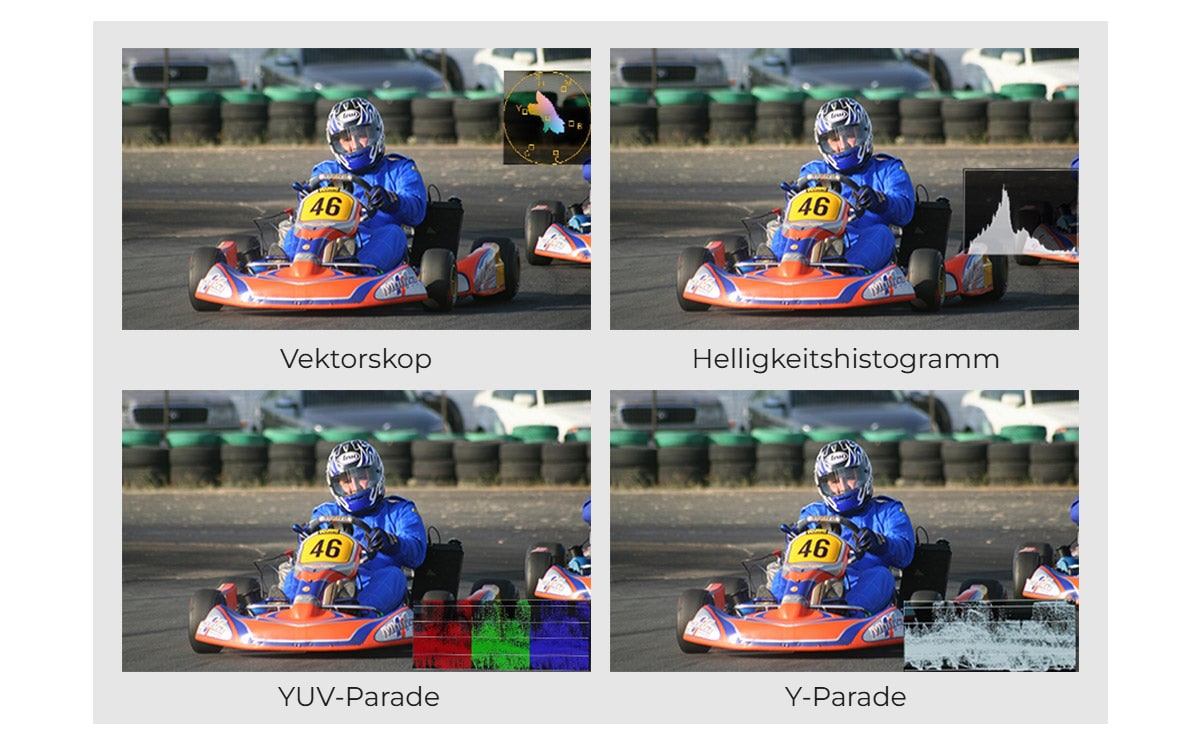

Der Monitor verfügt über integrierte Messwerkzeuge, die sonst separat erworben werden müssen: Wellenformanzeige in den Modi RGB, YUV und Y, Vektorskop, Histogramm (RGB1, RGB2, Y) sowie die Anzeige von Phase und Audiopegel. Jedes Werkzeug lässt sich einzeln aktivieren, oder alle werden mit einem einzigen Tastendruck gleichzeitig geöffnet.

Dazu gehören eine Fokussierhilfe mit roter, grüner oder blauer Hervorhebung, Kanalüberwachung, Warnungen bei Überbelichtung, Falschfarben, Pixel-zu-Pixel-Anzeige, Markierungen für Bildmitte und Seitenverhältnis, Bildspiegelung und -einfrieren, 2- bis 16-fache Vergrößerung, anamorphotische Streckung von 1,33- bis 2-fach sowie eine benutzerdefinierte Farbtemperatur. Bei einem SDI-Signal zeigt der Monitor auch den LTC- und VITC-Timecode an.

Bis zu 32 benutzerdefinierte 3D-LUTs

Bis zu 32 eigene .cube-Dateien können in den Speicher geladen werden, sodass Sie das gewünschte Erscheinungsbild bereits während der Aufnahme sehen und es sich nicht vorstellen müssen. Neben den eigenen LUTs verfügt der Monitor auch über integrierte LOG-Konvertierungen.

Die Dateien werden in das Stammverzeichnis eines USB-Sticks kopiert, der dann mit dem mitgelieferten Mini-USB-zu-USB-Kabel an den Monitor angeschlossen wird. Der USB-Stick selbst ist nicht im Lieferumfang enthalten.

Steuerung vom Computer aus über das LAN

Eine Software für die gesamte Monitorwand

Auf der Rückseite befindet sich ein RJ-45-Anschluss. Der Monitor wird an das Netzwerk angeschlossen und dann vom Computer aus über die Herstellersoftware gesteuert: Umschalten der Eingänge, Helligkeit, Kontrast, Sättigung, Schärfe, Farbton, Hintergrundbeleuchtung, Lautstärke sowie Funktionstasten. Jeder Monitor wird im Programm über seine IP-Adresse angesprochen, sodass Sie die gesamte Monitorwand von einem Ort aus bedienen können, ohne dorthin gehen zu müssen.

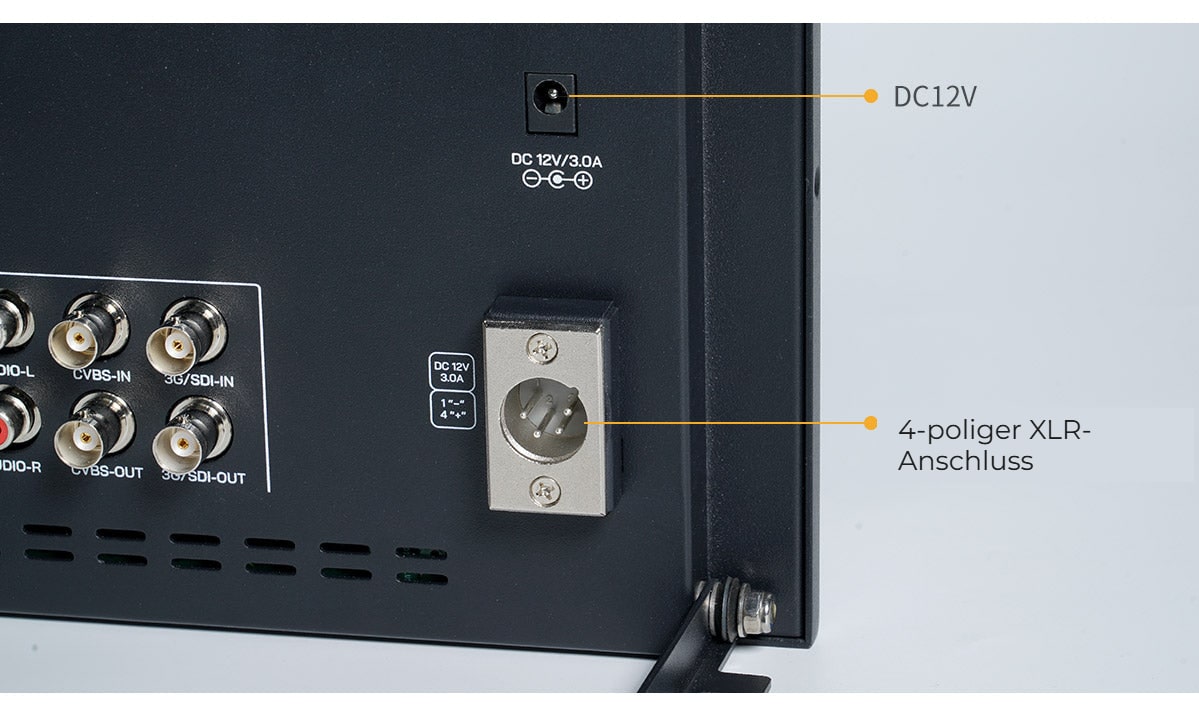

Die Stromversorgung ist flexibel: entweder eine DC-Buchse für einen koaxialen Stecker (5,5 × 2,1 mm) oder ein professioneller vierpoliger XLR-Stecker. Der Monitor verträgt 9 bis 24 V und nimmt bis zu 24 W auf; ein Netzteil mit 3 A ist im Lieferumfang enthalten. Das Menü ist in elf Sprachen verfügbar.
