Feelworld LUT11H

Zehn-Zoll-Kameramonitor mit 2000 cd/m², der auch in direkter Sonne ablesbar bleibt. Zwei HDMI-Eingänge und ein Ausgang schaffen bis zu 4K mit 60 Hz, das IPS-Touchpanel löst mit 1920 × 1200 auf und bietet Waveform, Vektorskop, Histogramm, False Colour sowie bis zu fünfzig eigene 3D-LUT-Tabellen. Auf der Rückseite sitzen zwei Akkuplatten für Sony-NP-F-Akkus und das F970-Installationsset, auf das sich ein Funksender oder eine LED-Leuchte montieren und direkt vom Monitor versorgen lässt. Der Ausgang DC 8 V speist auch die Kamera.

Ein 10-Zoll-Regie-Monitor, der auch bei Sonneneinstrahlung gut sichtbar ist

Touchscreen mit einer Auflösung von 1920 × 1200 und einer Helligkeit von 2000 Nit

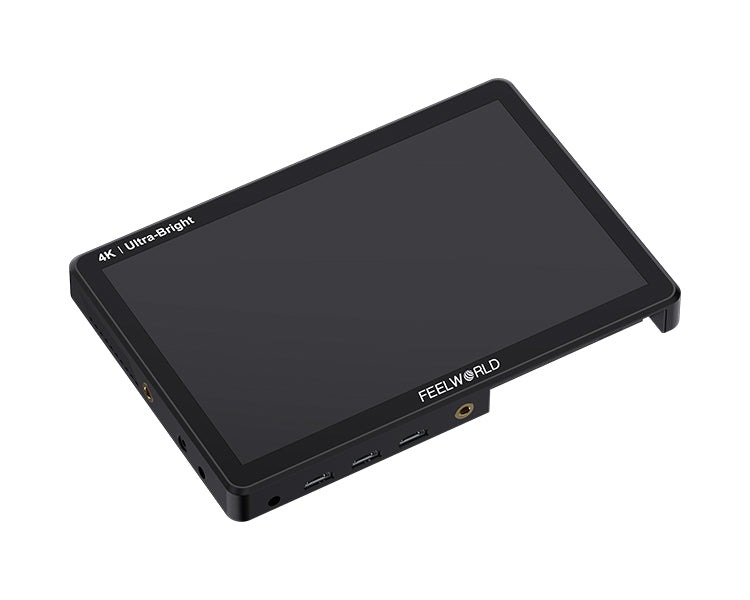

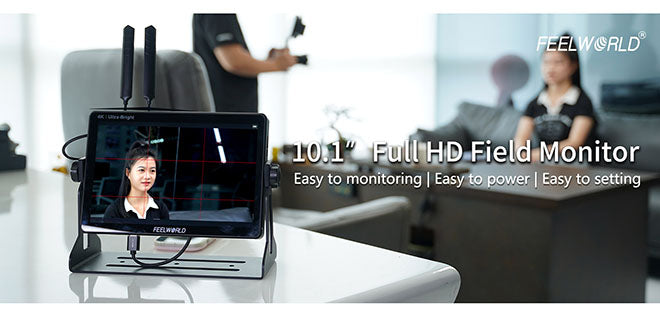

Der LUT11H ist ein 10,1-Zoll-Vorschau-Monitor mit einem voll berührungsempfindlichen IPS-Panel und einer Helligkeit von 2000 cd/m². Er empfängt das Kamerasignal über HDMI in einer Auflösung von bis zu 4K bei 60 Hz und leitet es über den Durchschleifausgang weiter. Für die Überwachung und Bildkomposition bietet er eine ganze Reihe von Werkzeugen in einem neuen Symbolmenü, in dem die numerischen Werte auf den ersten Blick erkennbar sind.

Auf der Rückseite befindet sich das externe Installations- und Netzteil-Set Sony F970: Sie können daran eine drahtlose Übertragungseinheit, eine LED-Leuchte oder einen Konverter anschließen und diese direkt über den Monitor mit Strom versorgen, wodurch sich die Anzahl der Kabel und Halterungen am Rig reduziert. Zwei Akkuplatten bieten Platz für zwei NP-F-Akkus gleichzeitig, was für einen ganzen Drehtag vor Ort ausreicht.

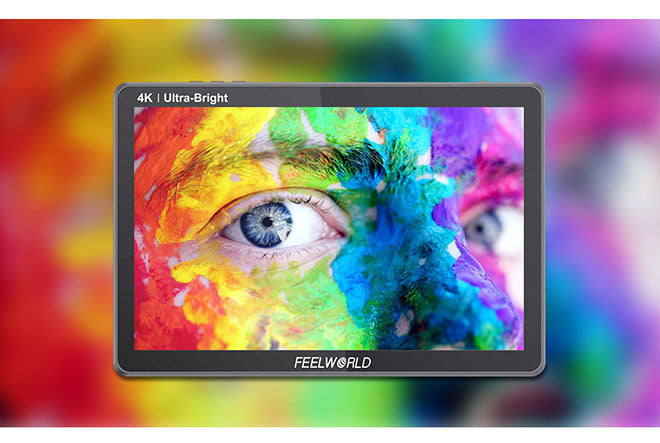

Full-HD-Panel 1920 × 1200

Sie sehen alles klar und halten jedes Detail fest

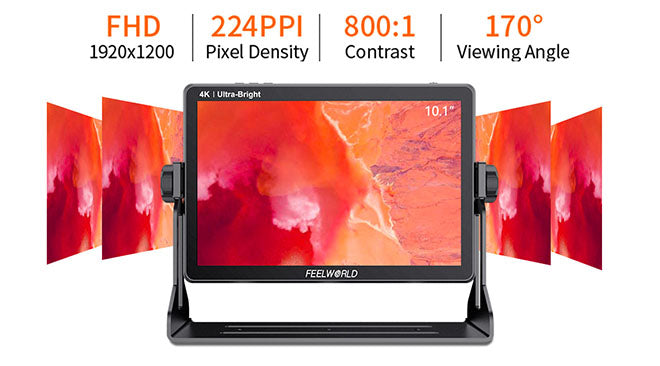

Das IPS-Display hat eine Auflösung von 1920 × 1200 Pixeln bei einem Seitenverhältnis von 16:10, einer Pixeldichte von 224 ppi und einem Pixelabstand von 0,113 mm. Es zeigt 16,7 Millionen Farben (8 Bit) an, der Kontrast beträgt 800:1.

Der Betrachtungswinkel von 85° zu jeder Seite, also insgesamt 170° horizontal und vertikal, bedeutet, dass das gesamte Team gleichzeitig das Bild sehen kann und nicht nur derjenige, der direkt vor dem Monitor steht.

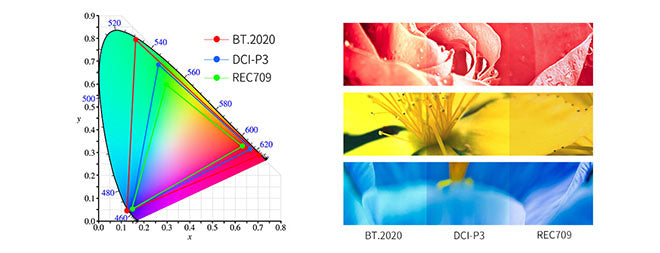

Mehrere Farbräume

Der Monitor unterstützt REC.709, DCI-P3 und BT.2020. Sie wählen einfach den Farbraum aus, in dem Sie arbeiten, und müssen nicht im Kopf umrechnen, wie das Bild nach der Korrektur aussehen wird.

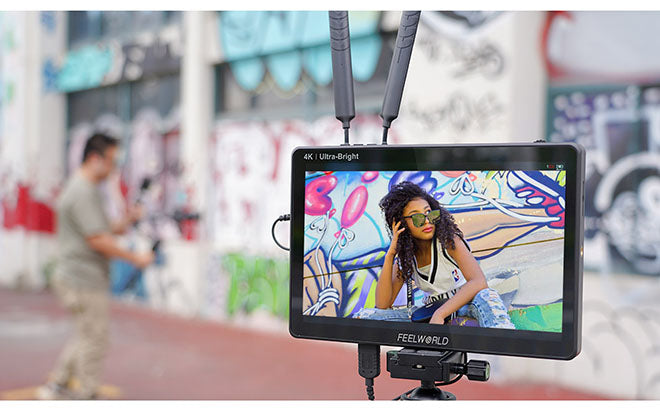

2000 Nit, bei Tageslicht gut lesbar

Für Außenaufnahmen

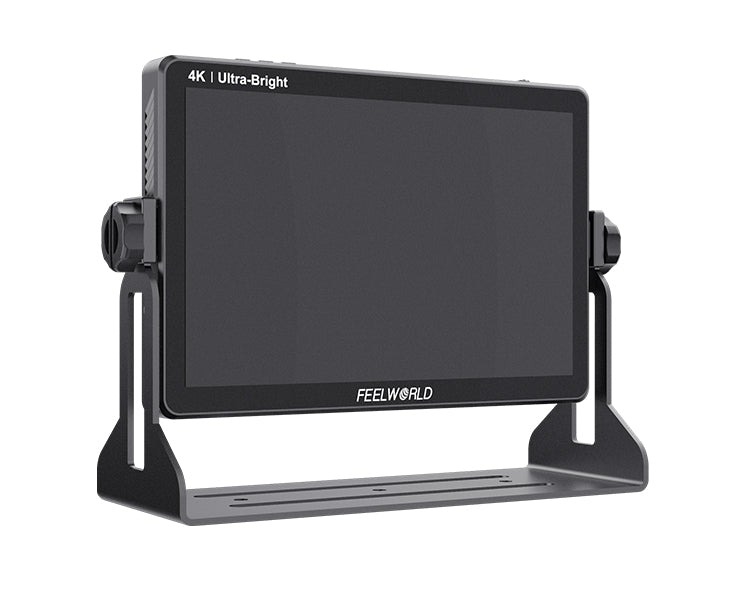

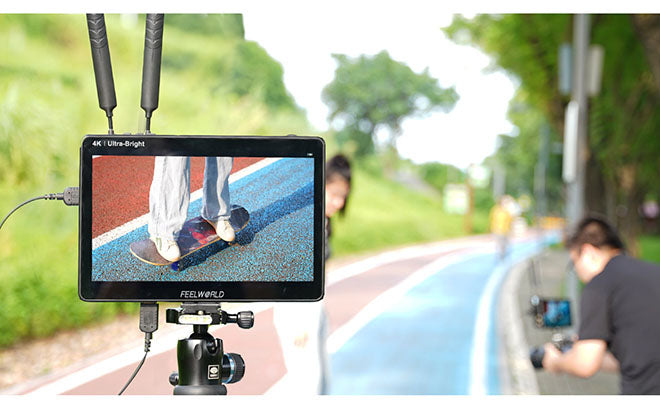

Mit einer Helligkeit von 2000 Nit scheut der LUT11H selbst grelles Sonnenlicht nicht. Das Bild bleibt auch bei direkter Sonneneinstrahlung gut erkennbar, sodass Sie auf eine Sonnenblende verzichten können und sich nicht extra in den Schatten begeben müssen, um die Aufnahme zu überprüfen. Damit entfällt ein Zubehörteil, das sonst Platz und Gewicht kostet: der Monitor bleibt 23 mm flach und 810 g leicht, kippt also weder am Schwenkarm noch am Käfig und ist schneller abgebaut. Auf ein Stativ oder direkt an die Kamera setzen Sie ihn mit der mitgelieferten U-förmigen Halterung.

Lichtsensor und automatische Dimmung

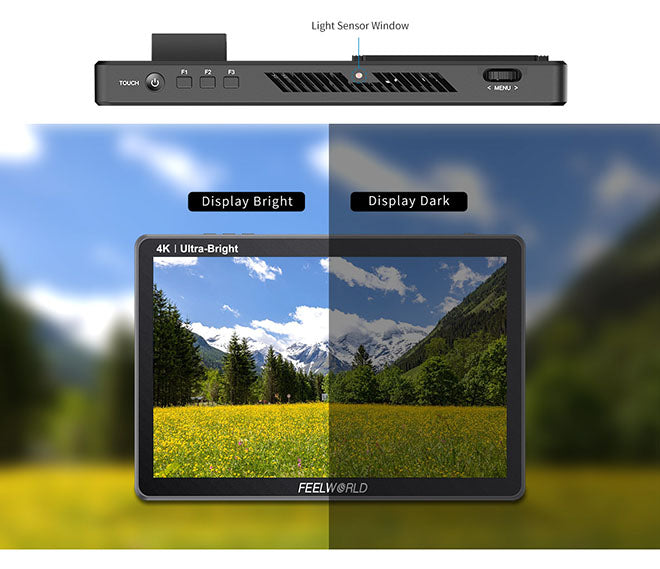

An der Oberkante befindet sich ein Umgebungslichtsensor. Von der Dämmerung im Studio bis zum sonnenüberfluteten Drehort, vom nächtlichen Schein bis zur Mittagssonne – der Monitor passt die Helligkeit selbstständig an die jeweiligen Drehbedingungen an, sodass Sie ihn nicht manuell neu einstellen müssen.

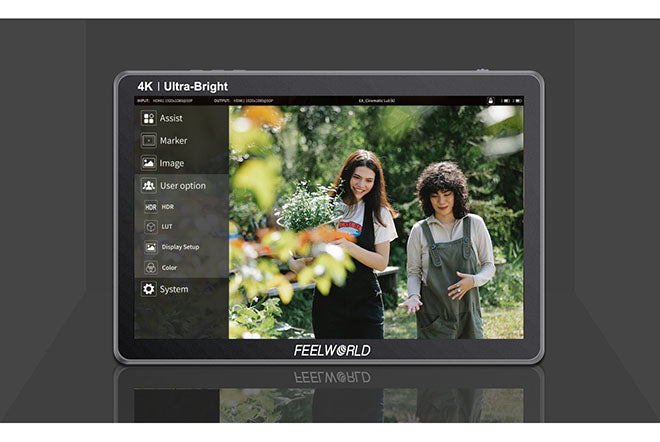

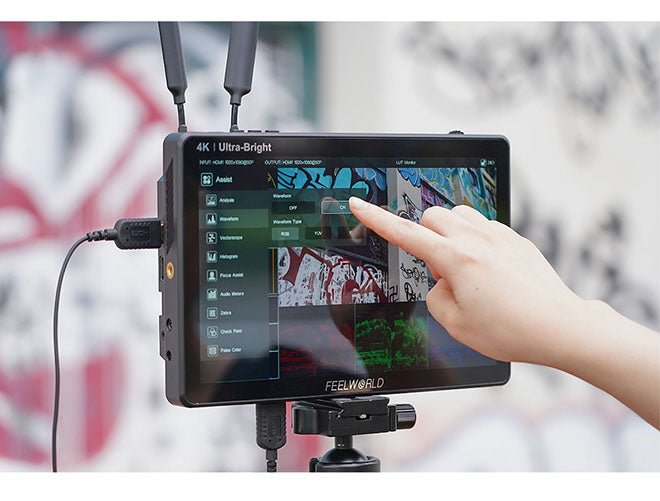

Neues Menü und Touch-Bedienung

Oder mit dem Drehrad am oberen Rand

Die Benutzeroberfläche ist neu und symbolbasiert – Funktionen werden durch Tippen und Wischen aufgerufen, nicht durch das Durchblättern von Listen. Durch Doppeltippen wird das Hauptmenü geöffnet, durch Wischen vom unteren Rand nach oben wird das Schnellmenü eingeblendet, die linke Hälfte des Bildschirms dient als Schieberegler für die Helligkeit der Hintergrundbeleuchtung und die rechte als Lautstärkeregler. Durch Tippen neben dem Menü wird dieses geschlossen.

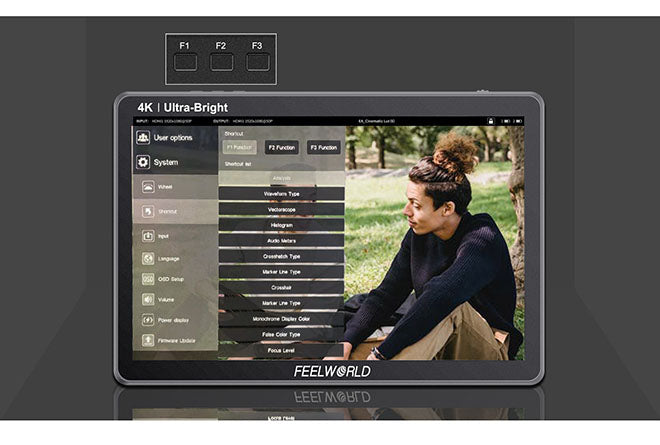

Wer keine Touch-Bedienung nutzen möchte oder Handschuhe trägt, steuert den Monitor über ein Drehrad am oberen Rand. Daneben befinden sich drei Tasten – F1, F2 und F3 –, denen Sie vorab Funktionen zuweisen können, je nachdem, was Sie am Set benötigen, und die Sie während der Dreharbeiten dann mit einem einzigen Tastendruck aufrufen können.

Werkzeuge für Fokus und Belichtung

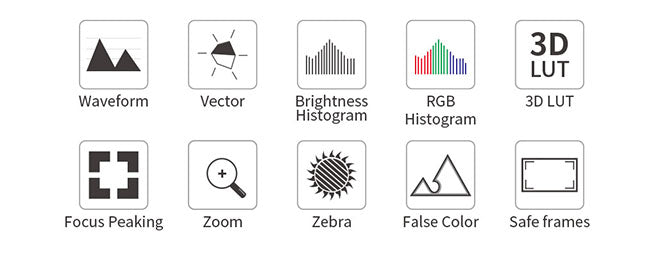

Das Monitorsystem verfügt über eine Reihe von Werkzeugen, die jeweils mit einem Klick aufgerufen werden können: Schärfehervorhebung in sieben Farben und acht Stufen, Falschfarben (Spectrum und ARRI), Zebra-Anzeige einstellbar von 1 bis 100 %, Kontrollkanäle (Rot, Grün, Blau, Grau), monochromatische Vorschau, Vergrößerung von 1,0× bis 5,0× und Pixel-zu-Pixel-Ansicht.

Für die Bildkomposition stehen Markierungen für die Bildmitte, Sicherheitsbereiche (70, 80 und 90 %) und Seitenverhältnisse, ein 9-Feld-Raster, horizontale und vertikale Bildspiegelung, Bildeinfrieren sowie anamorphotische Streckung der Vorschau um 1,25×, 1,33×, 1,5×, 1,6×, 1,8× und 2,0×. Die Farbe der Markierungen sowie die Farbtemperatur (5600 K, 6500 K, 9300 K oder benutzerdefiniert) können Sie selbst einstellen.

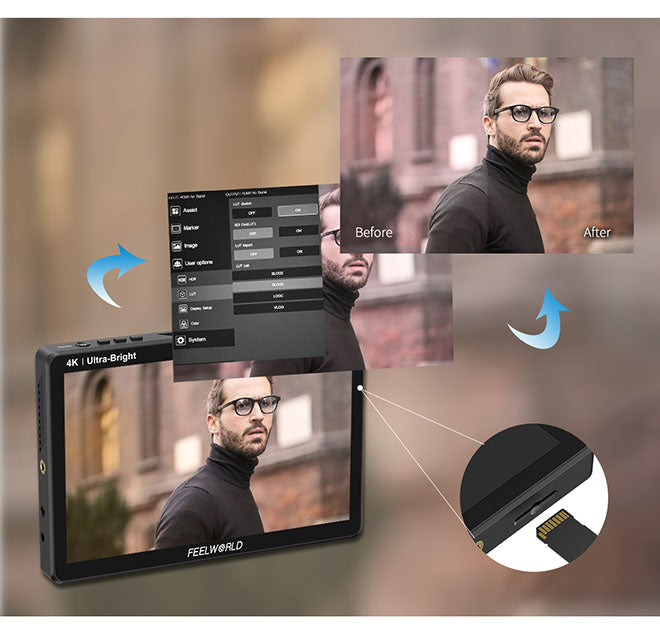

Benutzerdefinierte 3D-LUT

Bis zu 50 Tabellen im Monitor

Das Laden von LUT-Tabellen macht die Farbkalibrierung anschaulicher und spart gleich zu Beginn der Arbeit Zeit. Sie können entweder die integrierte Konvertierung von LOG nach Rec.709 nutzen oder über den SD-Kartensteckplatz eigene .cube-Dateien – bis zu fünfzig Stück – laden und während der Dreharbeiten jederzeit zwischen ihnen wechseln. So sehen Sie das gewünschte Erscheinungsbild bereits am Drehort und nicht erst im Schnittraum.

HDR-Vorschau

Was Sie sehen, ist das, was Sie bekommen

Der LUT11H unterstützt die HDR-Vorschau, sodass Sie bei Aufnahmen im LOG-Modus Details und Kontraste sehen, die dem Ergebnis nach der Postproduktion sehr nahe kommen. Nach dem Aktivieren von HDR wählen Sie Gamma und Farbraum entsprechend Ihrer Kamera aus – Sony, Canon, Panasonic, Fujifilm, Bolex, RED oder ARRI. Flaches Log-Material bleibt damit kein Ratespiel: Belichtung und Kontrast beurteilen Sie danach, wie die Einstellung am Ende aussehen wird — und zwar dann, wenn sich noch etwas ändern lässt, also am Set und nicht eine Woche später im Schnitt.

Präzise Bildmessung

Das erspart Ihnen ein separates Gerät

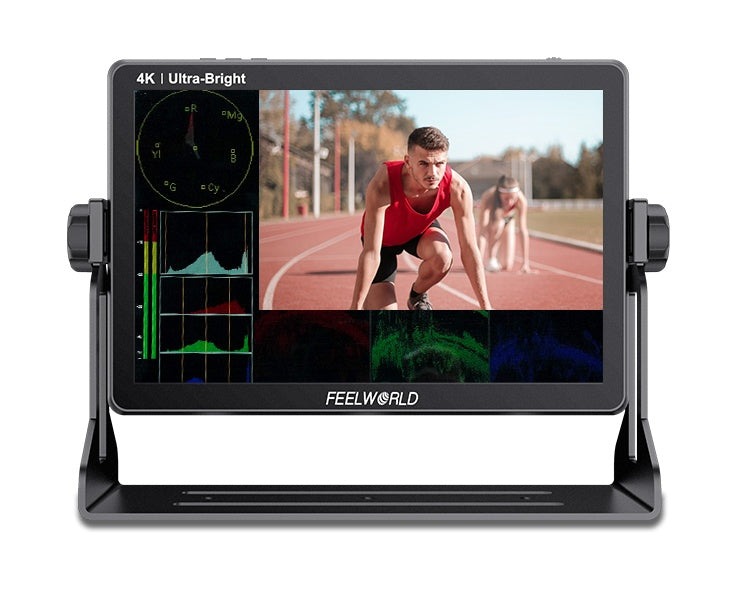

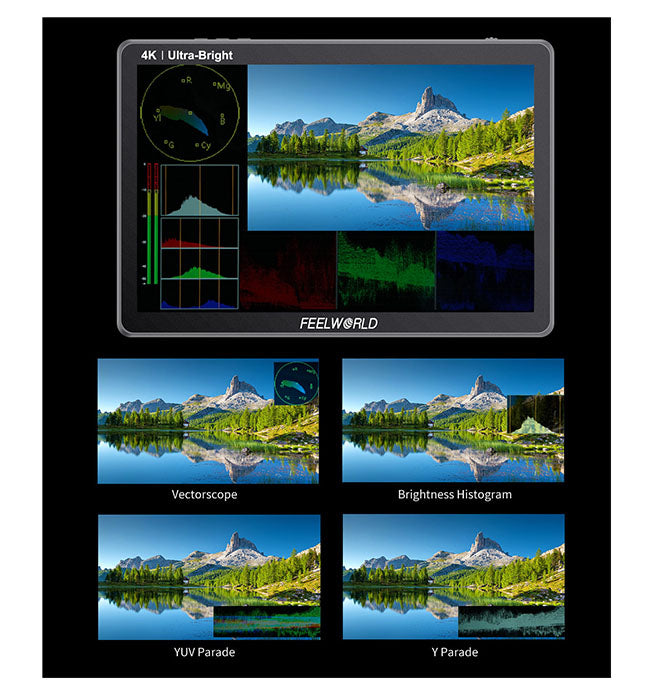

Wenn Sie das Bild genauer als mit bloßem Auge beurteilen müssen, verfügt der Monitor über integrierte Messfunktionen: Wellenformanzeige in Form von RGB-Parade, YUV-Parade und Y-Parade, Vektorskop, Helligkeits- sowie RGB-Histogramm und Messung von Phase und Tonpegel. Die Funktionen lassen sich einzeln oder mit einem einzigen Befehl alle gleichzeitig aktivieren. So müssen Sie bei Live-Produktionen kein separates Messgerät mitnehmen.

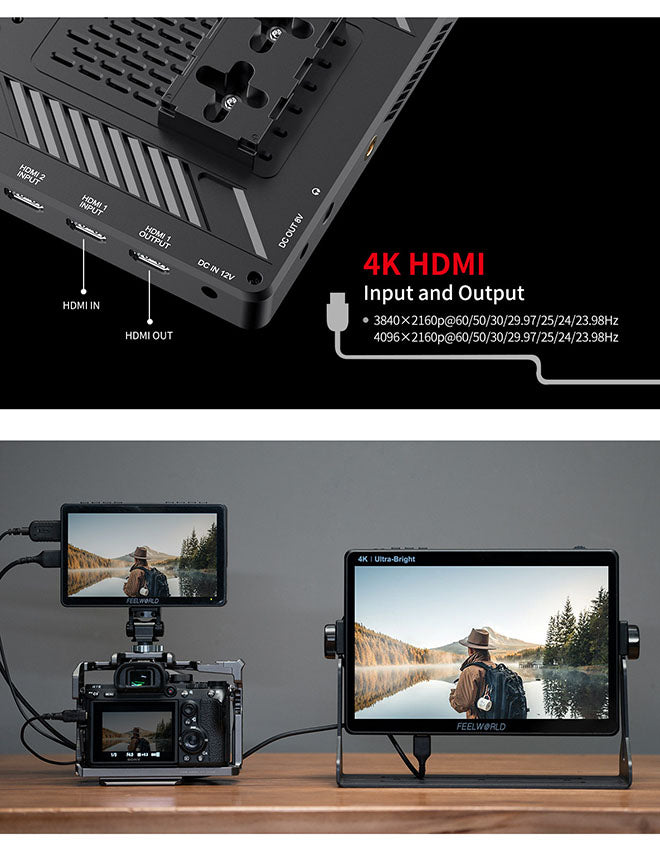

Zwei HDMI-Eingänge und ein Ausgang, bis zu 4K bei 60 Hz

Für Spiegelreflex- und spiegellose Kameras

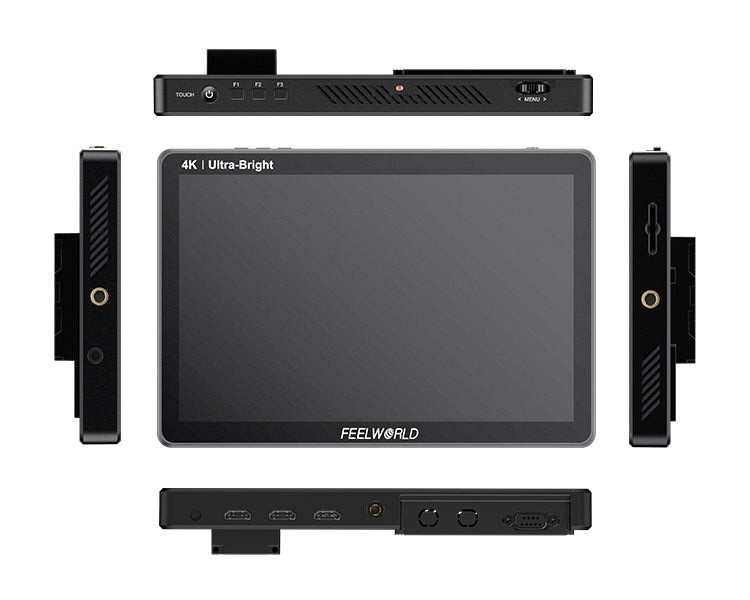

An der Unterseite befinden sich zwei HDMI-Eingänge und ein Ausgang. Sie empfangen und geben Auflösungen von bis zu 3840 × 2160 und 4096 × 2160 bei 60 Hz sowie 1080p, 1080i, 720p und die Formate 480i/576i/480p/576p weiter. An die beiden Eingänge können Sie zwei Kameras anschließen und ohne Umstecken der Kabel zwischen ihnen umschalten. Für den Ton steht ein 3,5-mm-Kopfhörerausgang zur Verfügung.

Hinweis: Der Eingang HDMI1 wird standardmäßig an den Ausgang HDMI1 weitergeleitet; der Eingang HDMI2 ist nicht durchschleifbar.

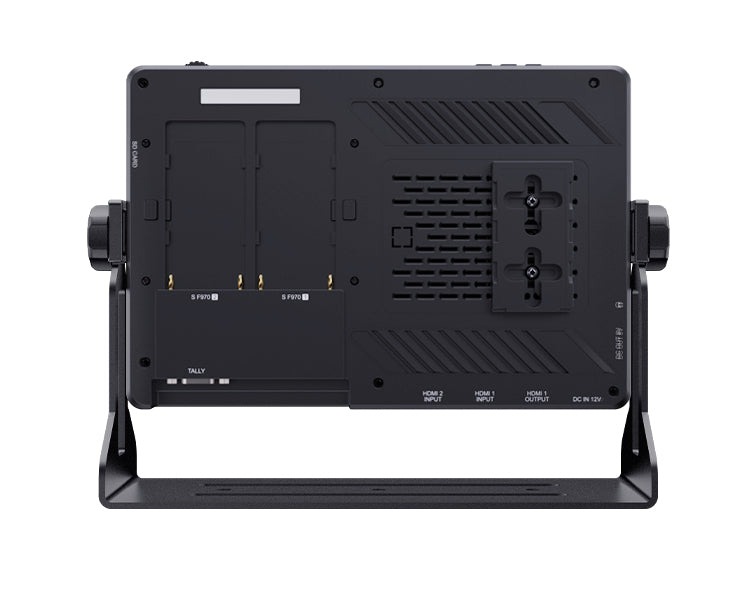

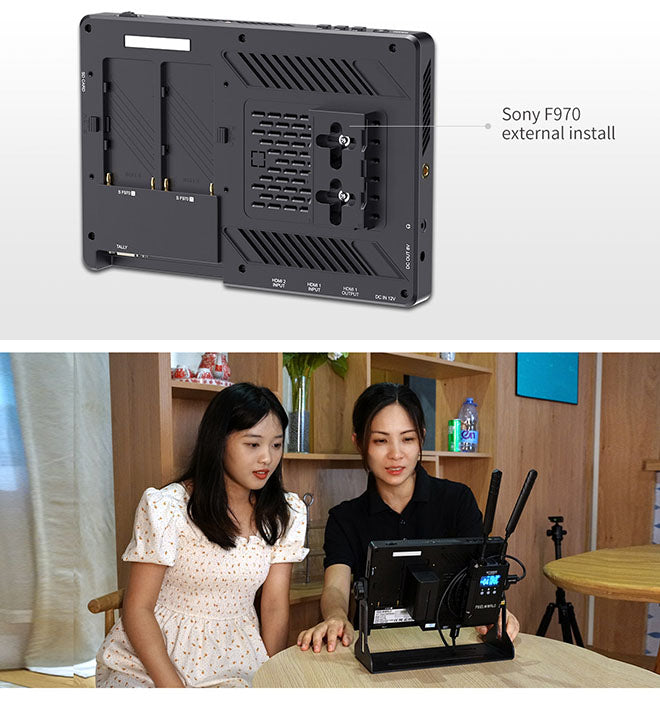

Externes Installations- und Netzteil-Set Sony F970

Weniger Kabel an der Kamera

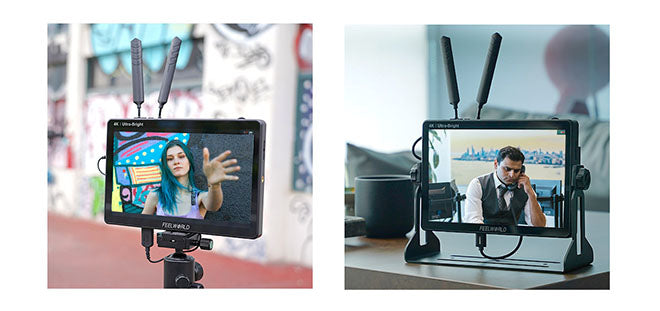

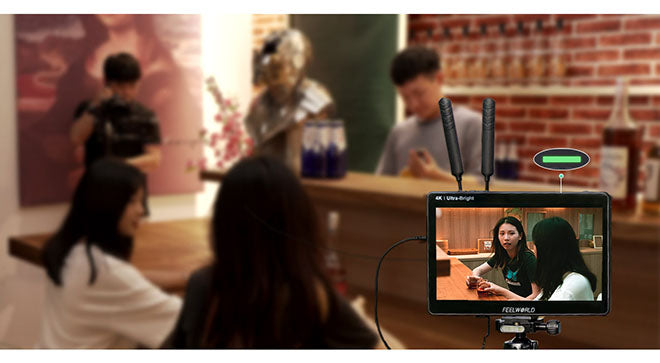

Auf der Rückseite befindet sich ein Set für die Sony F970, an dem Sie externe Geräte befestigen und über das Sie diese mit Strom versorgen können – drahtlose Übertragung, LED-Licht, Konverter. Das spart Platz und Gewicht, da das Zusatzgerät weder einen eigenen Akku noch eine eigene Halterung benötigt.

Das Set verfügt über zwei Kreuzschlitze, sodass Sie die Position des Geräts durch Lösen der Schrauben anpassen können. Wenn Sie es nicht benötigen, können Sie es mit denselben Schrauben komplett abnehmen.

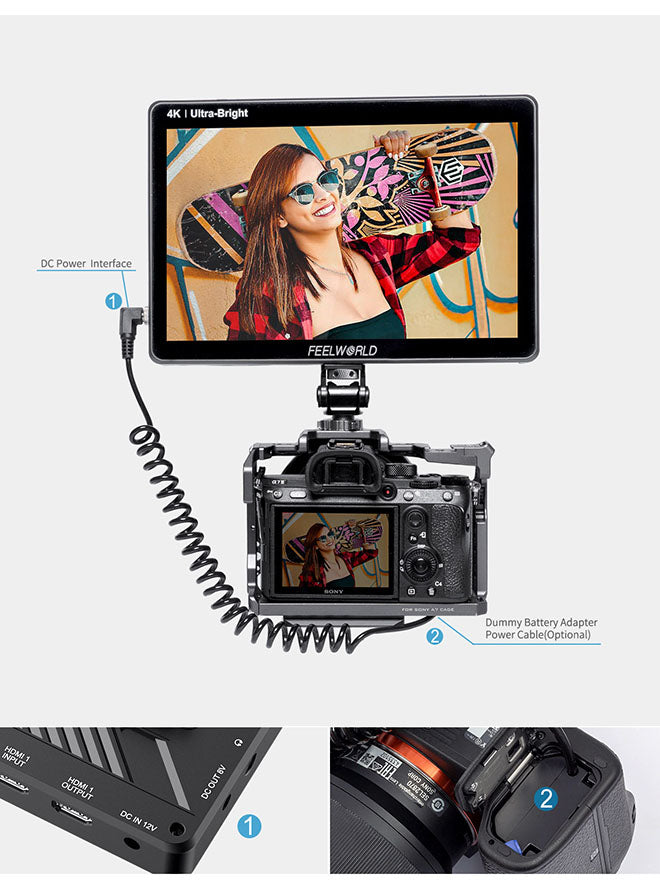

Stromeingang und -ausgang

Versorgt auch die Kamera mit Strom

Der Monitor verfügt über einen DC-IN-Eingang (12 V), für den ein 12-V/3-A-Netzteil geeignet ist, und der Spannungsbereich reicht von 7 bis 24 V. Darüber hinaus gibt es einen zusätzlichen Ausgang „DC OUT 8 V“ mit einem koaxialen 5,5/2,1-mm-Stecker: Mit einem Kabel mit einem für das jeweilige Kameramodell passenden Batterie-Simulator (separat erhältlich) können Sie damit das Kameragehäuse mit Strom versorgen und dessen Betriebsdauer verlängern.

Hinweis: Der Monitor sollte über die Taste ausgeschaltet werden, nicht durch Ziehen des Netzkabels.

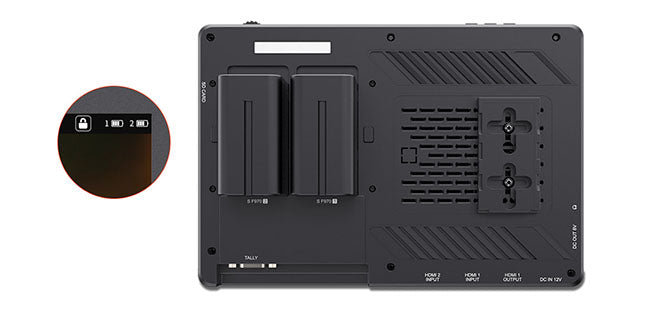

Zwei Akkuplatten

Hält den ganzen Tag im Freien durch

Auf der Rückseite befinden sich zwei Akkuplatten für Standard-Akkus vom Typ Sony NP-F. Die Akkus lassen sich im laufenden Betrieb wechseln: Tippen Sie doppelt auf das Akku-Symbol oben rechts und halten Sie es etwa drei Sekunden lang gedrückt, ohne dass die Überwachung unterbrochen wird. Ein F970-Akku (6600 mAh) hält etwa 2 Stunden, zwei Akkus 3,5 bis 4 Stunden. Sie können je nach Bedarf einen oder beide Akkus einsetzen.

Kompatible Sony NP-F-Akkus: die Serien F970, F960, F950, F930, F770, F750, F730, F570, F550 und F530. Die Akkus sind nicht im Lieferumfang enthalten und müssen separat erworben werden; je größer die Kapazität, desto länger die Laufzeit.

Tally-Anzeigen in drei Farben

Auf der Rückseite befindet sich eine Tally-Anzeige mit drei Farben – grün, rot und gelb –, die über den DB-9-Anschluss an der Unterseite gesteuert wird. So weiß der Kameramann, wann er an der Reihe ist, ohne nachfragen zu müssen.

Befestigung und Sprachen

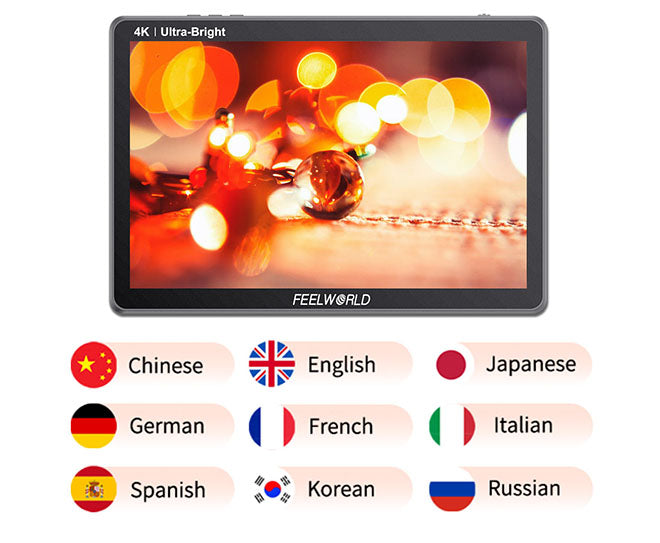

Der Monitor verfügt über drei 1/4"-20-Gewinde – an der Unterseite und an beiden Seiten. Sie können ihn also sowohl quer als auch hochkant an einer Kamera, einem Schwenkarm oder einem Kamerakäfig befestigen. Das Menü des Monitors ist in neun Sprachen verfügbar.
