Feelworld Seetec ATEM156S 15.6" Multiview Monitor HDMI/SDI

Der ATEM156S ist die HDMI/SDI-Variante des beliebten ATEM156 HDMI-Multiview-Monitors für den Overhead-Arbeitsplatz. Die "S"-Version bietet zusätzlich zum HDMI-Eingang 4x 3G-SDI-Ein-/Ausgänge und ist somit die ideale Ergänzung zu z.B. ATEM SDI/SDI Pro/SDI Extreme ISO Overheads. Selbstverständlich steht die Quad View-Funktion zur Verfügung, um alle vier SDI-Eingänge anzuzeigen.

15,6-Zoll-Regie-Monitor mit 3G-SDI/HDMI

Für Live-Übertragungen, Rundfunk und Postproduktion

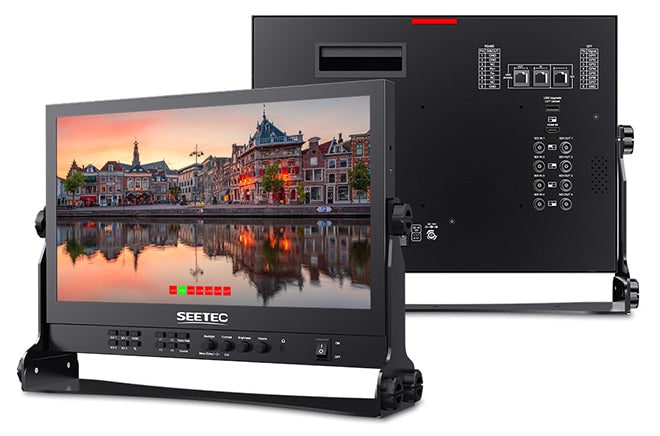

Der SEETEC ATEM156S ist ein Full-HD-Regiemonitor mit vier 3G-SDI-Ein- und Ausgängen, einem HDMI-Eingang sowie RS485- und GPI-Steuerschnittstellen. Er hält den Farbstandard Rec.709 ein, sodass das Bild diesem entspricht. Das Gehäuse besteht aus Aluminium, ist robust und leitet Wärme gut ab. Er bietet 3D-LUT, Wellenformanzeige, Vektorskop, Histogramm, Schärfeanzeige und weitere Funktionen, die alle über Tasten auf der Vorderseite bedient werden können. Er unterstützt den VESA-Standard, sodass Sie ihn an die Wand hängen oder in ein Rack einbauen können.

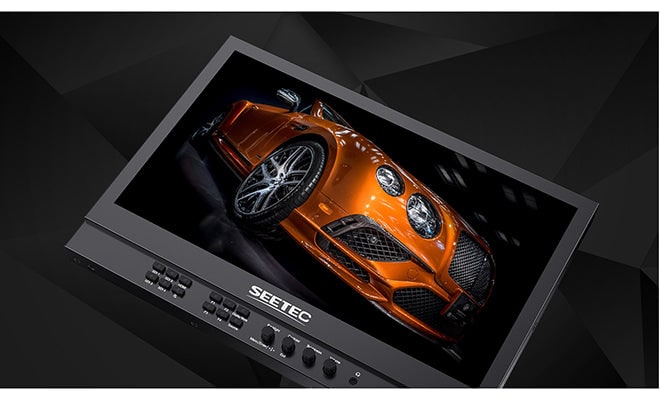

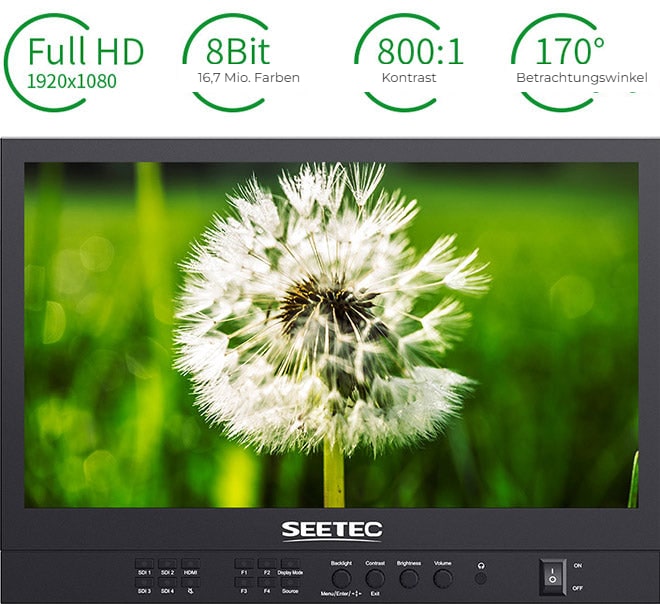

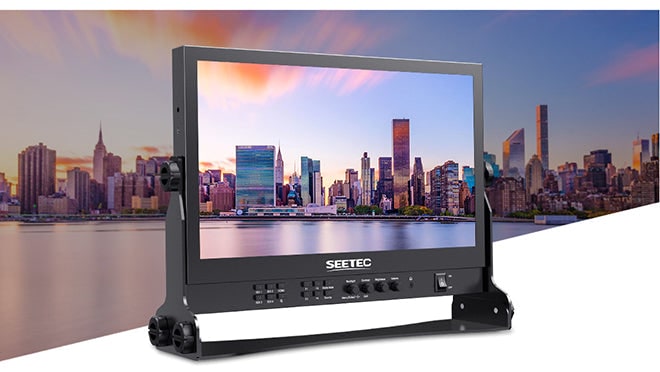

15,6-Zoll-Full-HD-Bildschirm

Das Display mit einer Auflösung von 1920 × 1080 liefert naturgetreue Farben und ein natürliches Bild. Dank eines Kontrastverhältnisses von 800:1 und eines Betrachtungswinkels von 170° kann das gesamte Team den Monitor sehen, nicht nur derjenige, der direkt davor steht.

Robustes Aluminiumgehäuse

Stabil und kühl

Der Rahmen aus einer Aluminiumlegierung verleiht dem Gerät mehr Stabilität und sorgt gleichzeitig für eine effektive Wärmeableitung, sodass der Monitor auch bei ganztägigem Betrieb nicht überhitzt.

Originalgetreue Farbwiedergabe

Standard Rec.709

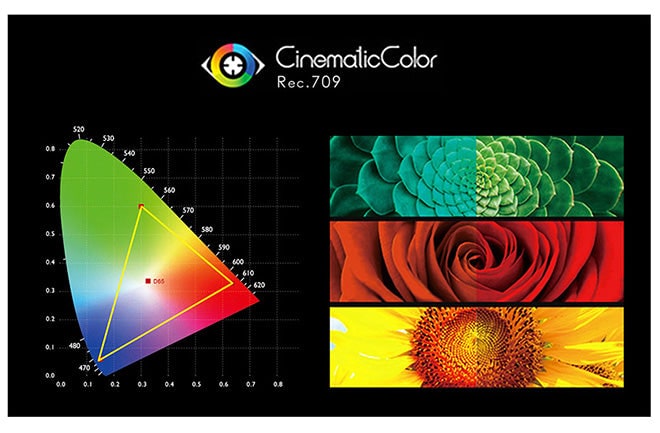

Die Farbtreue ist eines der wichtigsten Kriterien für einen professionellen Monitor. Der ATEM156S verfügt über eine integrierte 3D-LUT, entspricht dem Rec.709-Standard und jedes einzelne Gerät wird bei der Herstellung mit einem professionellen Kalibriergerät kalibriert – so werden die Farben auf jedem Monitor einheitlich dargestellt.

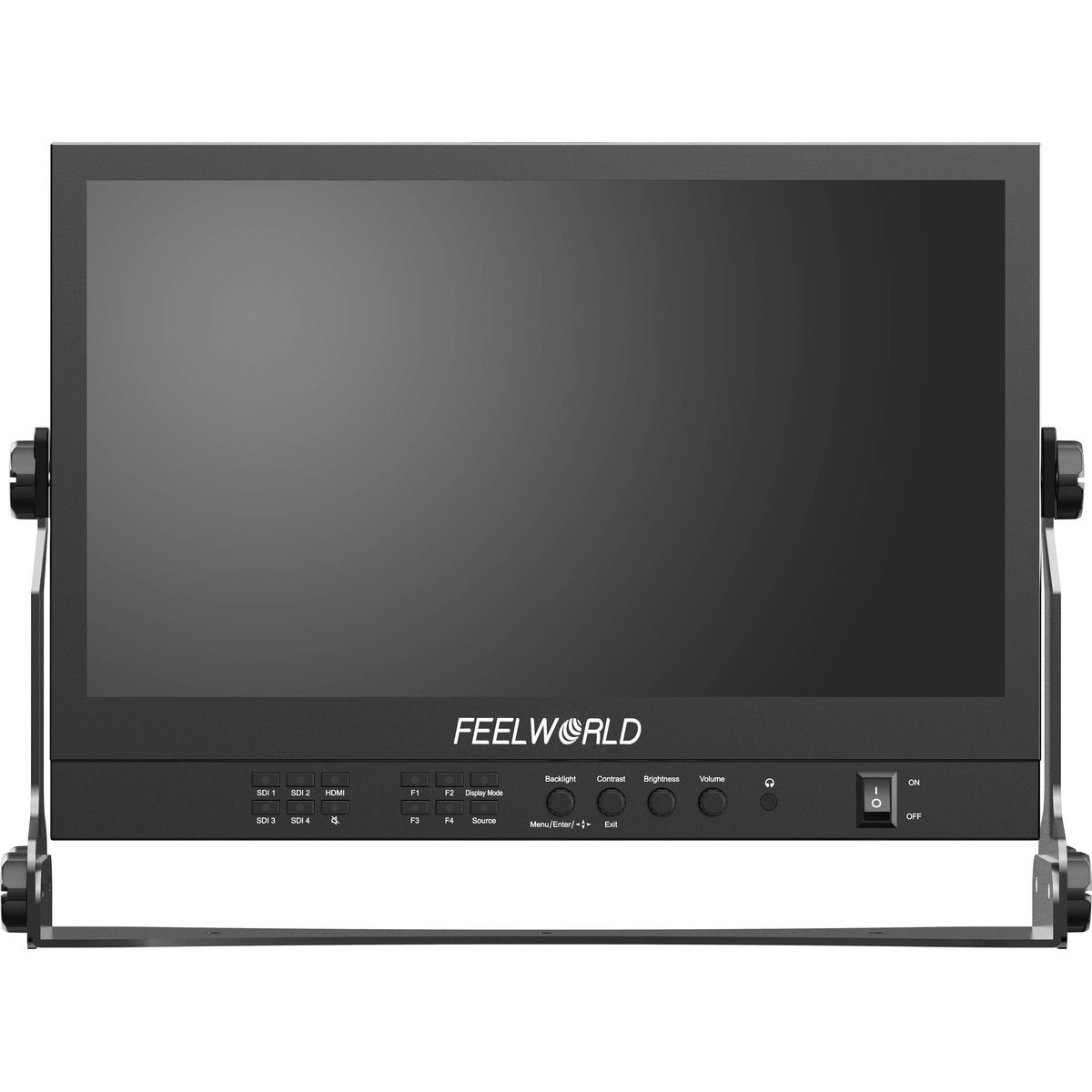

Bedienung über Tasten

Schnell auch bei Dämmerung

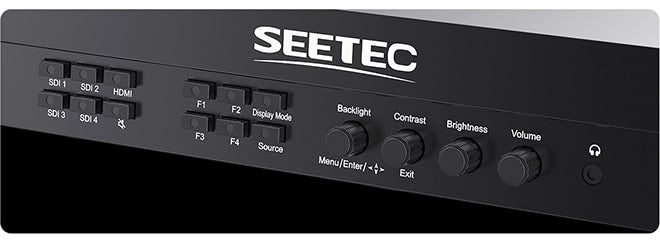

Am Set müssen Sie das Gerät intuitiv bedienen können. Der ATEM156S schaltet mit einem einzigen Tastendruck zwischen den Quellen um, verfügt über eigene Tastenkombinationen und bietet eine schnelle Einstellung von Helligkeit, Kontrast und Lautstärke. Die Tasten sind hinterleuchtet, sodass Sie den aktuellen Eingang und die verwendeten Tastenkombinationen auch in einem abgedunkelten Studio oder im Freien erkennen können.

VESA-Halterung

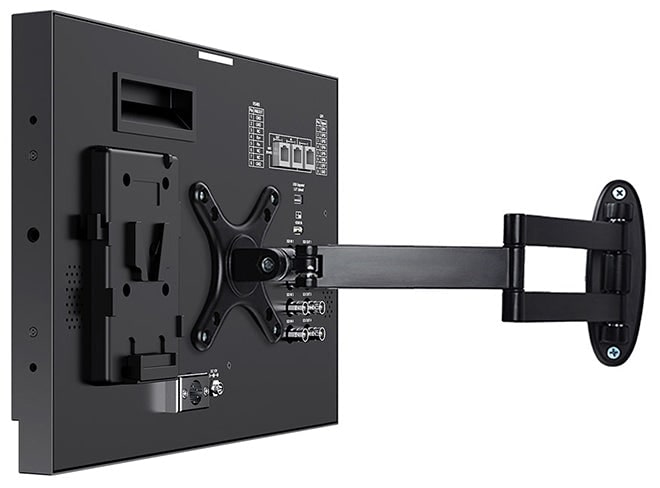

Der Monitor verfügt über vier Standard-VESA-Befestigungspunkte – Sie können ihn in ein Rack einbauen oder an die Wand hängen.

Hinweis: Die Halterung ist nicht im Lieferumfang enthalten und muss separat erworben werden.

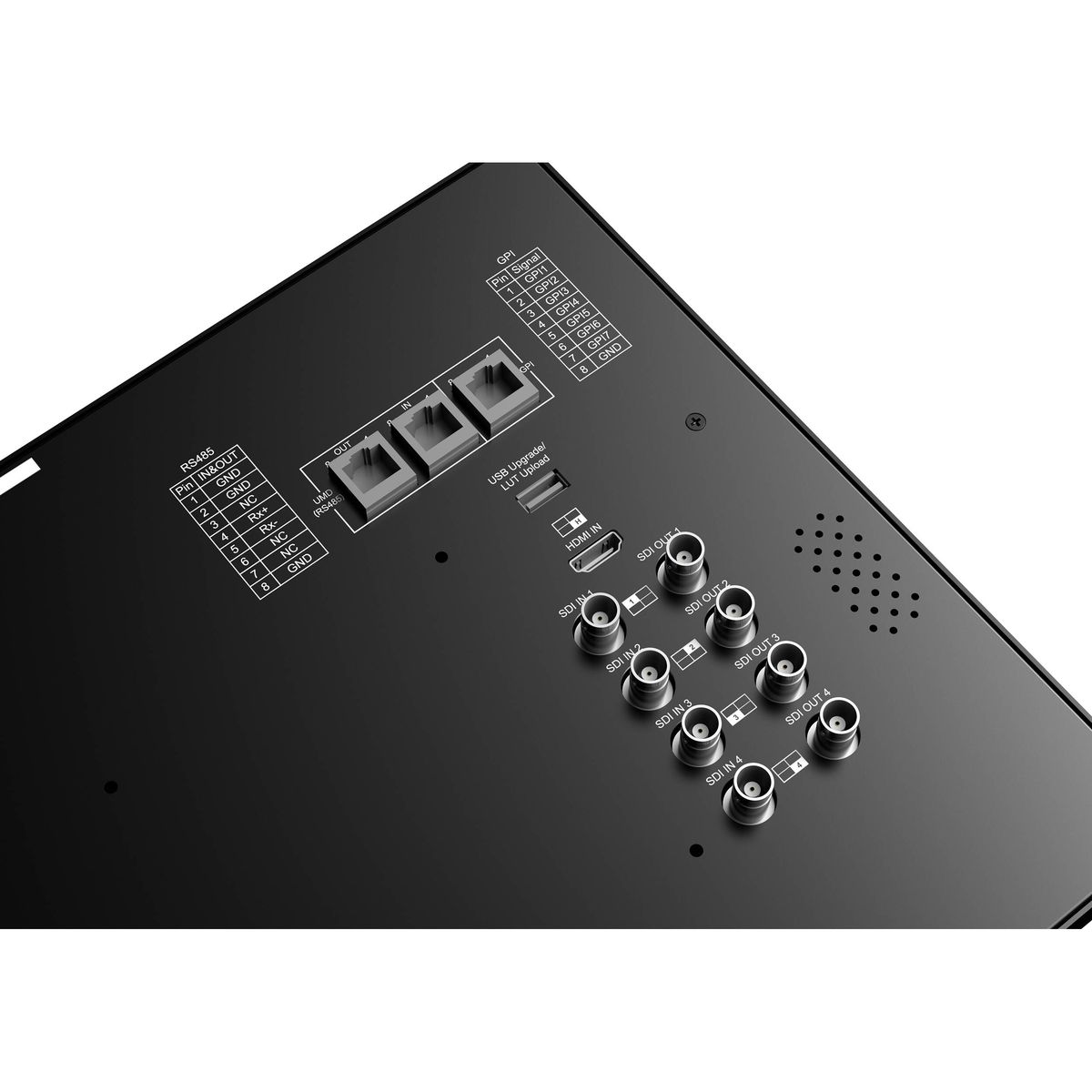

Vier 3G-SDI-Ein- und Ausgänge

SDI-Überwachung dort, wo sie benötigt wird

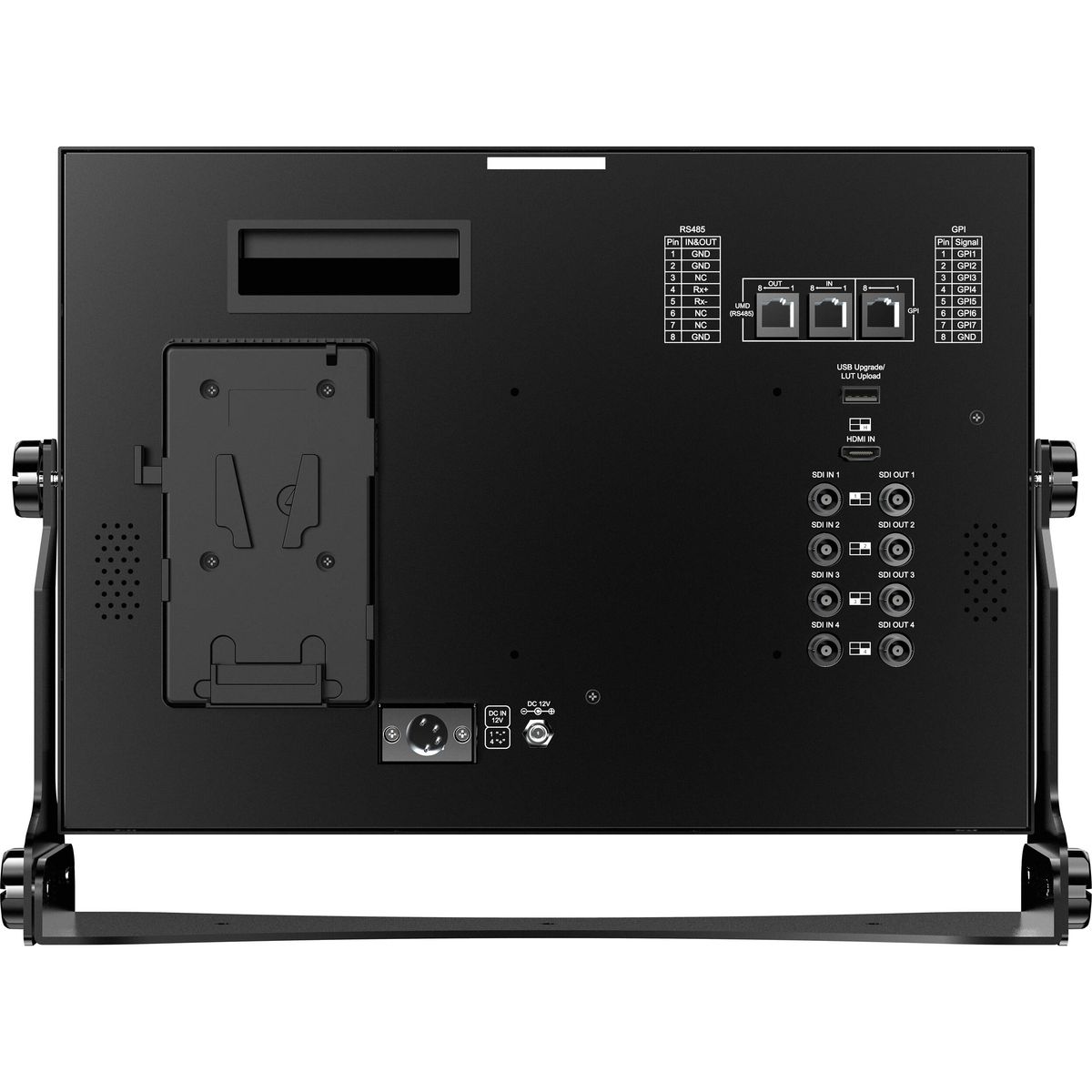

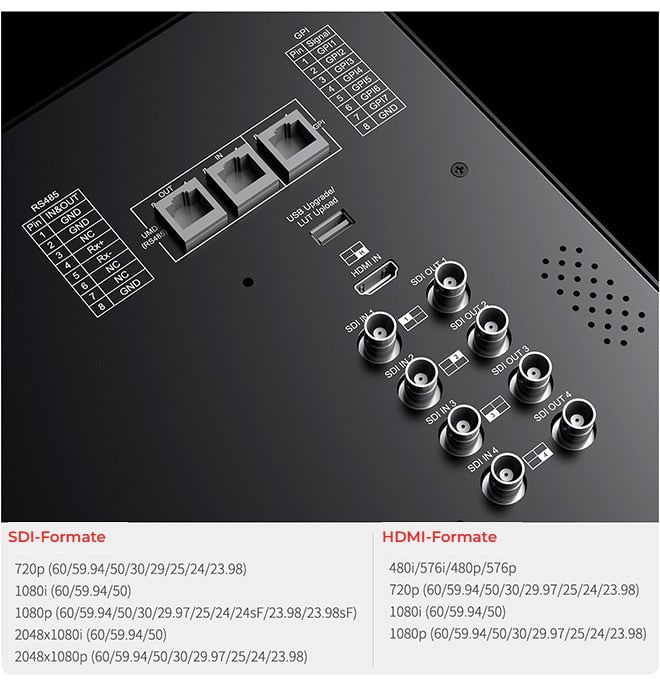

Die vier 3G-SDI-Ein- und Ausgänge eignen sich für Mehrkamera-Aufnahmen, bei denen mehrere Personen gleichzeitig das Geschehen verfolgen. Hinzu kommen ein HDMI-Eingang sowie die Steuerungsschnittstellen RS485 und GPI.

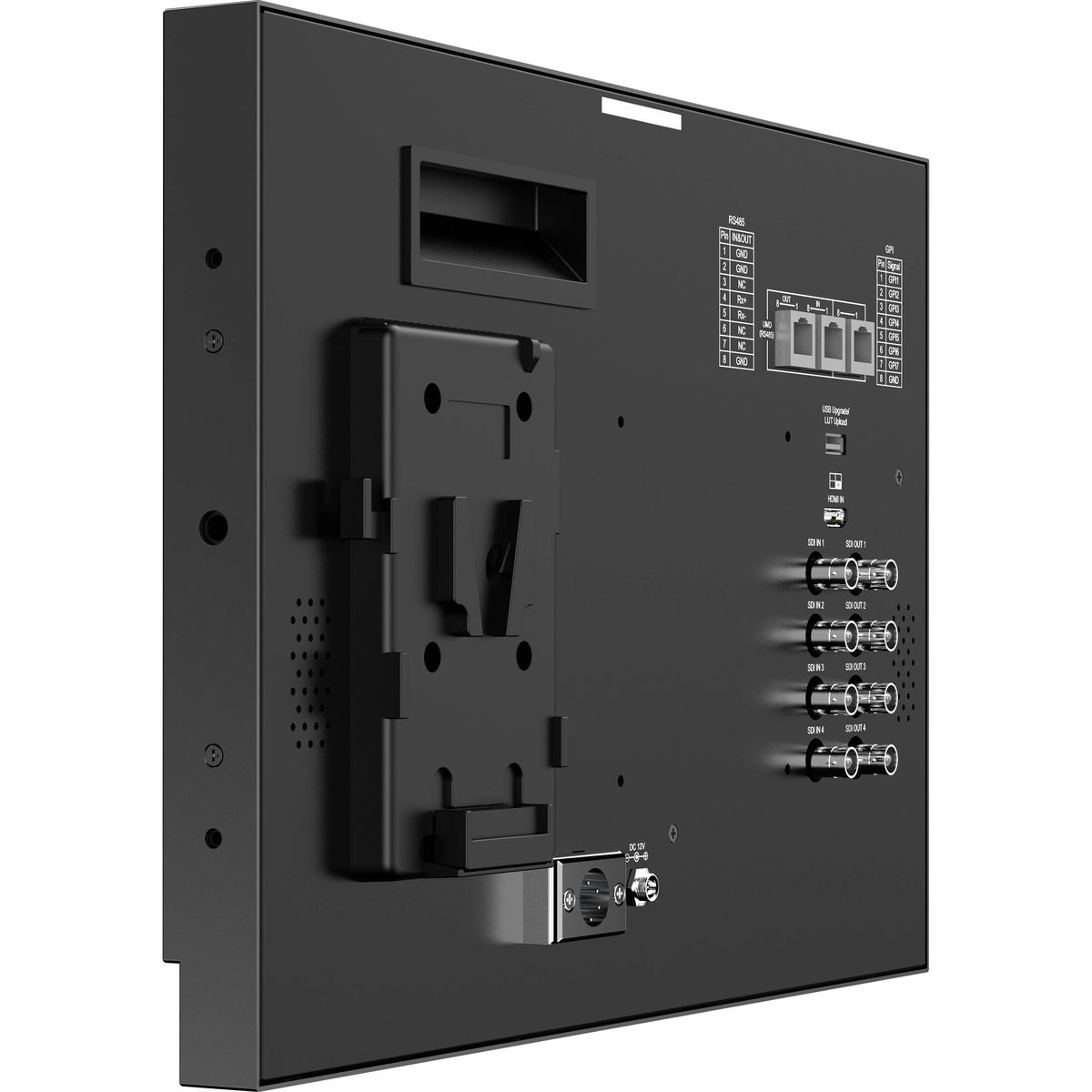

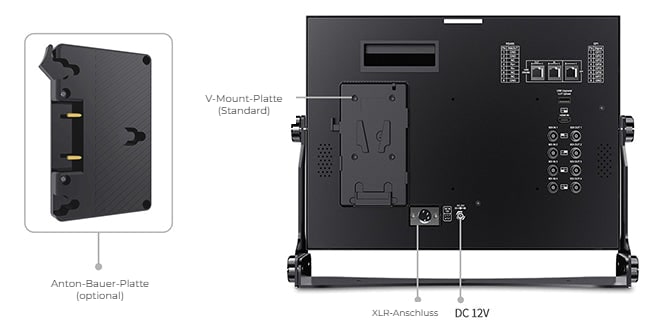

Verschiedene Stromversorgungsoptionen

Hält eine ganze Schicht durch

Der Monitor verfügt über einen 12-V-Gleichstromeingang, einen XLR-Anschluss und eine Halterung für Sony-V-Mount-Akkus.

Hinweis: Standardmäßig wird eine V-Mount-Halterung mitgeliefert, auf Wunsch ist auch eine Anton-Bauer-Halterung erhältlich.

Ausrüstung für den Einsatz vor Ort

Präzise Fokussierung und schnelle Überprüfung

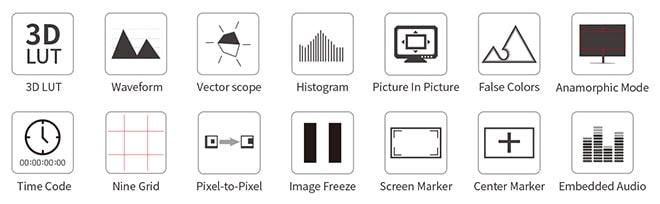

Der Monitor bietet eine Reihe von Hilfswerkzeugen: Wellenform, 3D-LUT, Schärfehervorhebung, Histogramm, Vektorskop, Tonpegelanzeige, Timecode oder Anamorph-Modus. Sie können diese aus dem Menü auswählen, einer Tastenkombination zuweisen oder über GPI steuern.

3D-LUT

Bis zu 36 benutzerdefinierte LUTs

Eine 3D-LUT ist eine Tabelle, anhand derer der Monitor Farbdaten schnell umwandelt. Durch das Laden verschiedener Tabellen erhalten Sie unterschiedliche Farbstile. Vier LOG-Konvertierungen sind bereits integriert, eigene .cube-Dateien können Sie über USB laden – bis zu 36 Stück.

Vorschau in HDR

Was Sie sehen, bekommen Sie auch

Die HDR-Vorschau bietet mehr Details und eine bessere Gesamtbildqualität. Nach dem Aktivieren wählen Sie Gamma und Farbraum entsprechend Ihrer Kamera aus – Sony, Canon, Panasonic, Fujifilm, Bolex, RED oder ARRI.

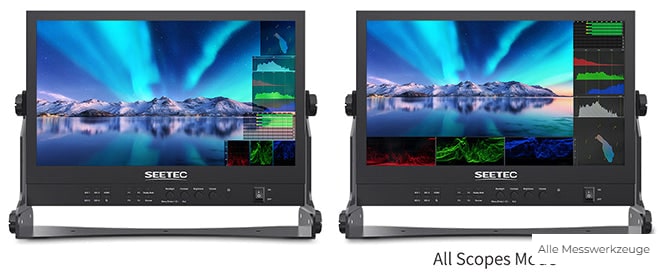

Präzise Bildmessung

So sparen Sie sich ein separates Messgerät

Die integrierte Messfunktion bietet Wellenformanzeige (RGB-Parade, YUV-Parade, Y-Parade), Vektorskop, Histogramm sowie Phasen- und Tonpegelmessung. Die Funktionen lassen sich einzeln oder mit einem Befehl alle gleichzeitig aktivieren – mit der Möglichkeit, sie nach rechts oder links zu verschieben.

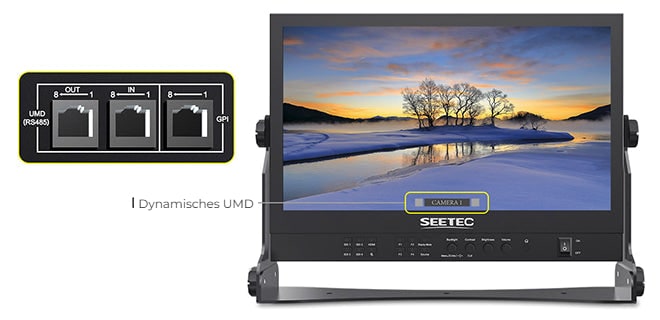

Dynamisches UMD

TSL-Protokoll 3.1 / 4.0

Der ATEM156S unterstützt UMD gemäß den Protokollen TSL 3.1 und 4.0 mit Adressen von 0 bis 126 und bis zu 16 Zeichen auf dem Display. Die UMD-Ein- und -Ausgabe erfolgt über den RS485-Anschluss.

Tally-Anzeigen

Die roten und grünen Tally-Anzeigen werden über GPI gesteuert. So weiß der Kameramann, wann gefilmt wird, ohne nachfragen zu müssen.

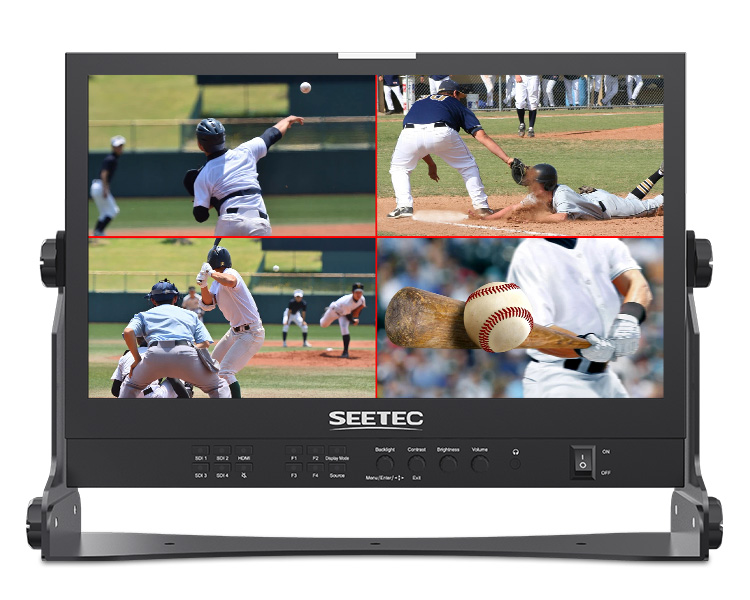

Anzeigemodi

Je nachdem, was Sie im Blick behalten müssen

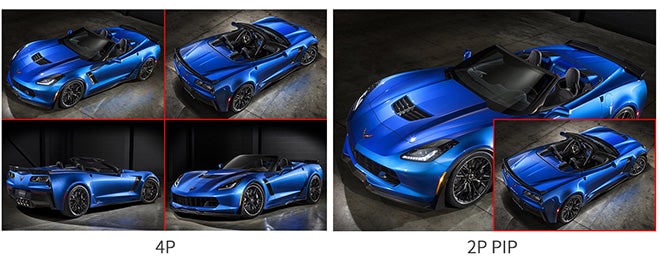

Sie können den Bildschirm auf Vollbild, Bild-in-Bild oder Vierfachbild einstellen. Bei Bild-in-Bild können Sie die Größe und Position des Nebenfensters anpassen. Im Vierfachbild-Modus zeigt das SDI-Signal gleichzeitig vier Pegelanzeigen und vier Timecodes an.

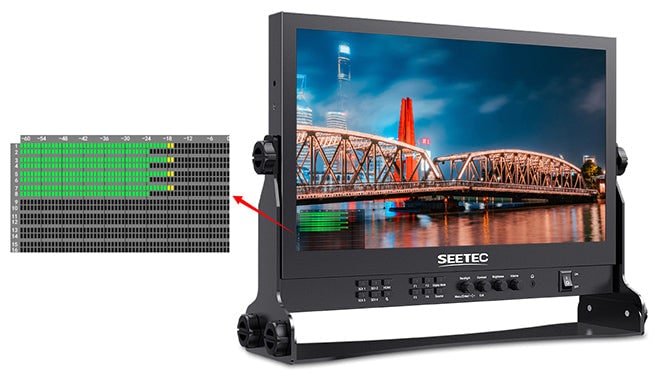

Sechzehn Kanäle für Pegelanzeigen

Der Monitor kann Audio aus SDI- und HDMI-Signalen extrahieren und beliebige zwei Kanäle an den 3,5-mm-Kopfhörerausgang weiterleiten. Bei SDI werden bis zu 16 Kanäle eingebetteten Audios angezeigt, bei HDMI zwei.

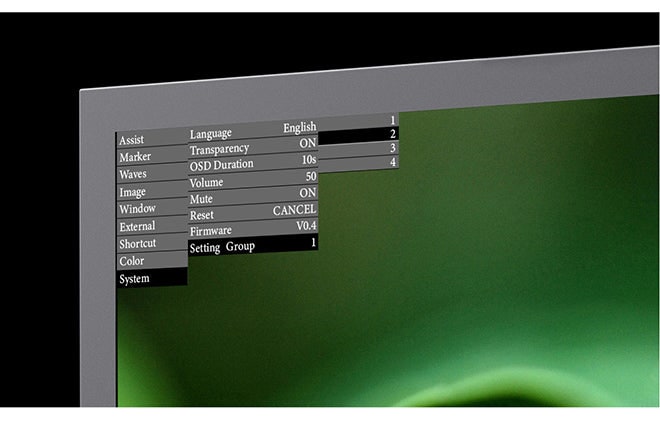

Individuelle Menüeinstellungen

Der ATEM156S verfügt über vier Gruppen mit benutzerdefinierten Menüeinstellungen. Diese werden automatisch gespeichert, sodass Sie beim nächsten Einschalten keine Einstellungen neu vornehmen müssen.

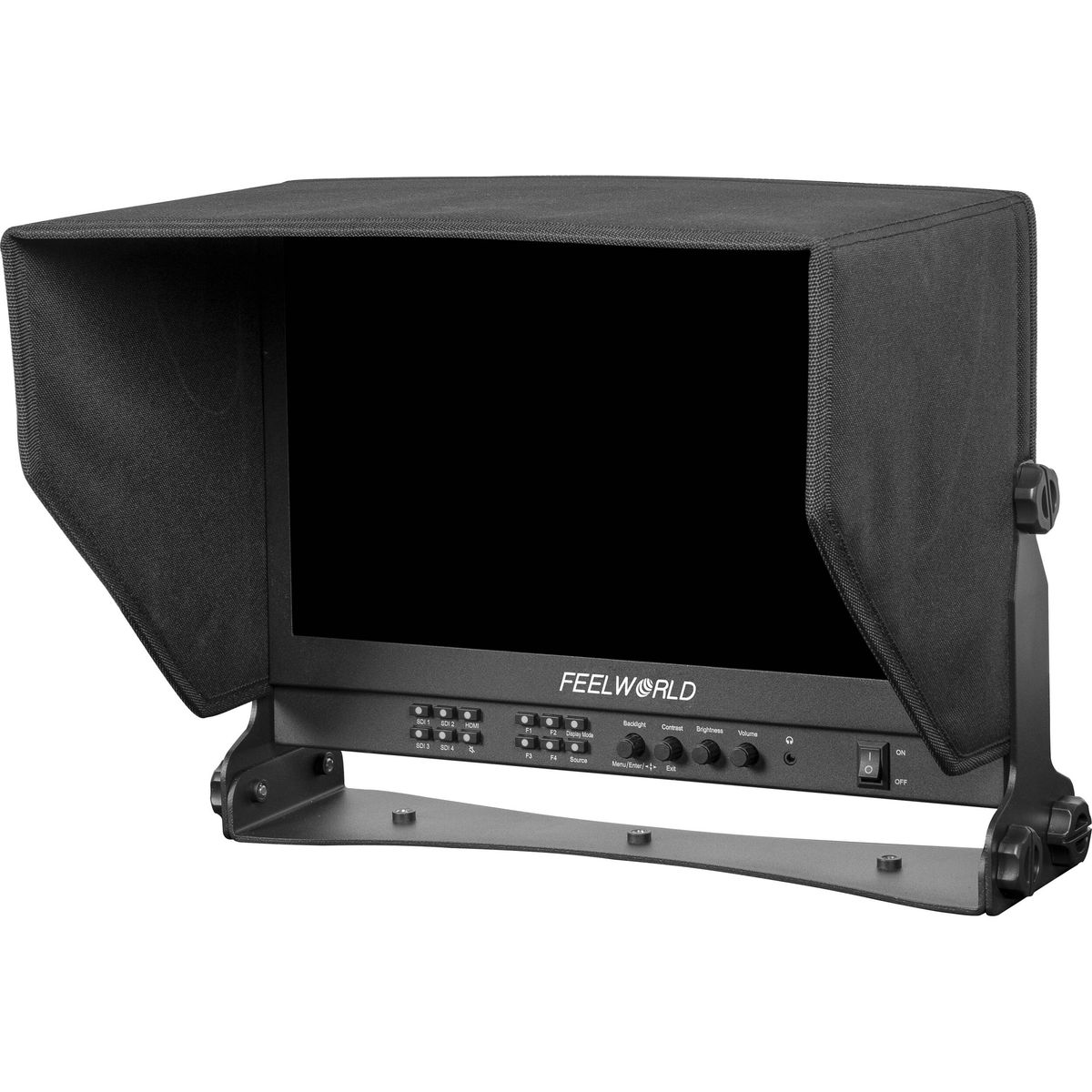

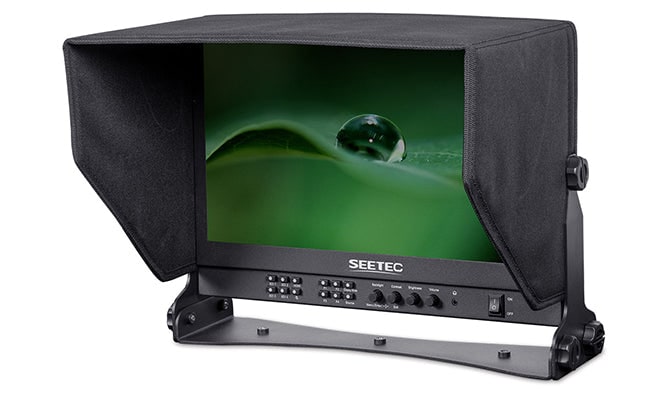

Sonnenblende

Die über den Bildschirm reichende Sonnenblende sorgt dafür, dass das Bild in nahezu jeder Umgebung gut lesbar bleibt.

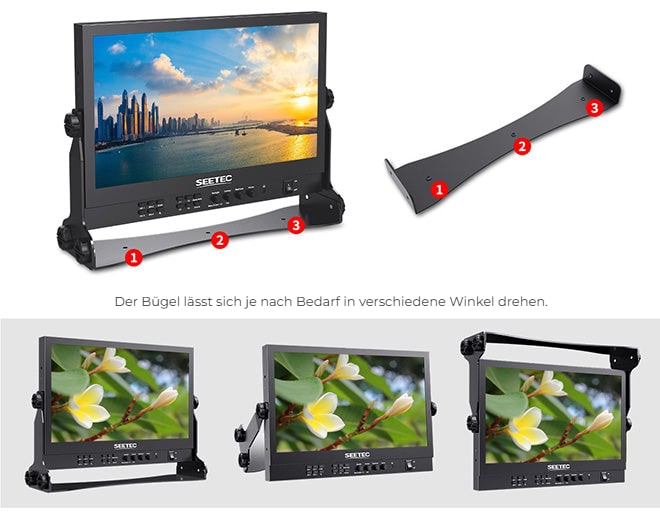

U-förmige Halterung

Im Lieferumfang des Monitors ist eine U-förmige Halterung mit drei 1/4"-Gewinden enthalten. Damit können Sie ihn an einem Schwenkarm oder einem Stativ befestigen oder auf den Tisch stellen – und ihn genau in den gewünschten Winkel drehen.

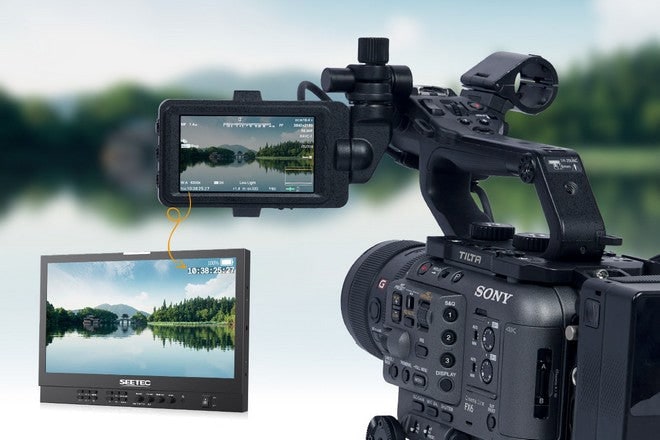

Timecode

Bei einem SDI-Signal zeigt der Monitor einen mit der Kamera synchronisierten Timecode an. So finden Sie das gewünschte Bild schnell und präzise, was vor allem im Schnittraum von Vorteil ist.

Technische Daten

• Bilddiagonale: 15,6" IPS
• Farbtiefe: 16,7 Mio. Farben
• Auflösung: 1920 × 1080
• Pixelabstand: 0,17925 × 0,17925 mm
• Seitenverhältnis: 16:9
• Helligkeit: 200 cd/m²
• Kontrastverhältnis: 800:1
• Hintergrundbeleuchtung: LED
• Betrachtungswinkel: 85°/85° horizontal, 85°/85° vertikal
• Eingänge: 4× 3G-SDI, 1× HDMI, 1× RS485, 1× GPI, 1× USB
• Ausgänge: 4× 3G-SDI, 1× RS485, 3,5-mm-Kopfhöreranschluss
• Versorgungsspannung: DC 12 V
• Leistungsaufnahme: ≤ 21 W
• Betriebstemperatur: 0 °C bis 50 °C
• Lagertemperatur: −20 °C bis 60 °C
• Abmessungen: 372 × 262 × 28,4 mm (ohne Halterung)
• Gewicht: 1,81 kg
