Lilliput optischer SFP-Empfänger 3 Gb/s

Artikelcode: 3G-SFP-LC-RX

Der optische Empfänger Lilliput 3G-SFP-LC-RX ist ein SFP-Modul, das ein SDI-Signal aus der Glasfaser aufnimmt und wieder in ein elektrisches Signal wandelt. Er verarbeitet 50 Mb/s bis 2,97 Gb/s (SMPTE 259M, 344M, 292M und 424M) einschließlich pathologischer SDI-Muster und überträgt Video mit dem passenden Sender über Singlemode-Faser bis zu 12,4 Meilen (20…

Weitere Informationen

166 € inkl. MwSt. 139.5 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
14-30 Tage
Artikelcode:
3G-SFP-LC-RX
Zum Vergleich hinzufügen Preisentwicklung
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Der optische Empfänger Lilliput 3G-SFP-LC-RX ist ein SFP-Modul, das ein SDI-Signal aus der Glasfaser aufnimmt und wieder in ein elektrisches Signal wandelt. Er verarbeitet 50 Mb/s bis 2,97 Gb/s (SMPTE 259M, 344M, 292M und 424M) einschließlich pathologischer SDI-Muster und überträgt Video mit dem passenden Sender über Singlemode-Faser bis zu 12,4 Meilen (20 km).

SDI aus der Glasfaser, bis zu 20 km

SFP-Modul mit LC-Anschluss und PIN-Fotodiode, das optisches SD-, HD- und 3G-SDI wieder in ein elektrisches Signal wandelt. Es arbeitet im Paar mit dem Sender 3G-SFP-LC-TX.

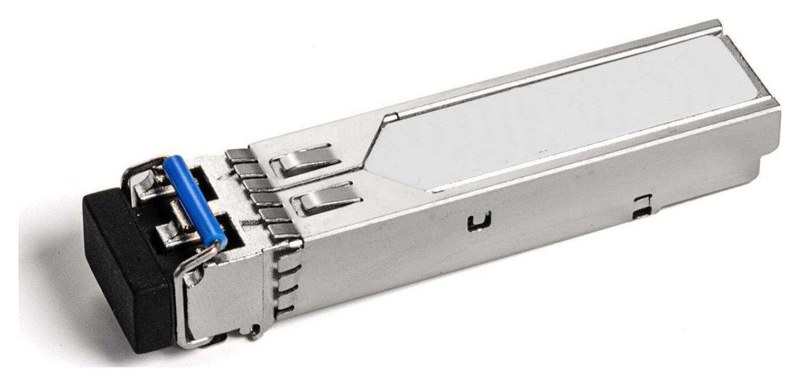

Lilliput 3G-SFP-LC-RX
SFP · LCSD/HD/3G-SDI50 Mb/s – 2,97 Gb/sbis 20 km3,3 V

Video dorthin, wo Koax nicht hinreicht

Im Paar mit einem optischen 3-Gb/s-Sender überträgt er SDI über Singlemode-Faser bis zu 12,4 Meilen (20 km) – ohne die Dämpfung und Störungen, die Kupfer-Koax begrenzen.

PIN-Fotodiode mit TIA

Den Empfangsteil bilden eine PIN-Fotodiode mit integriertem Transimpedanzverstärker und eine MCU-Steuereinheit.

Diagnose über I2C

Digitale Diagnosefunktionen nach SFF-8472 sind über die I2C-Schnittstelle verfügbar.

Weitere Informationen

Über das Produkt

Der optische 3-Gb/s-Video-SFP-Empfänger besteht aus zwei Teilen – einer MCU-Steuereinheit und einer PIN-Fotodiode mit integriertem Transimpedanzverstärker (TIA); beide Module erfüllen die Anforderungen der Laserklasse I.

Weitere Merkmale: PIN-Fotodetektor; Metallgehäuse für geringere elektromagnetische Störungen; Unterstützung pathologischer Muster für SD-SDI, HD-SDI und 3G-SDI; von MSA abweichende Pinbelegung; digitale Diagnose über die I2C-Schnittstelle; kompatibel mit SFP Multi-Source Agreement (MSA) und SFF-8472; RoHS-konform; einzelne Versorgungsspannung 3,3 V. Das Modul erfüllt die Norm SMPTE 297M-2006 für SDI über Glasfaser vollständig.

VERPACKUNGSINHALT

  • Lilliput 3G-SFP-LC-RX optischer SFP-Empfänger 3 Gb/s

SPEZIFIKATIONEN

  • Marke: Lilliput
  • Modell: 3G-SFP-LC-RX
  • Typ: optischer SFP-Empfänger 3 Gb/s
  • Bauform: SFP
  • Optischer Anschluss: LC
  • Glasfaser: Singlemode, bis 12,4 Meilen (20 km)
  • Datenrate: 50 Mb/s – 2,97 Gb/s
  • Signale: SD-SDI, HD-SDI, 3G-SDI
  • Standards: SMPTE 259M, 344M, 292M, 424M, 297M-2006
  • Fotodetektor: PIN-Fotodiode mit Transimpedanzverstärker (TIA)
  • Diagnose: digitale Diagnose über I2C (SFF-8472)
  • Lasersicherheit: Klasse I
  • Gehäuse: Metall (geringere EMV-Störungen)
  • Stromversorgung: 3,3 V
  • Konformität: SFP MSA, SFF-8472, RoHS
Parameter

Parameter

Hersteller: Lilliput
Kategorie: Signalwandler

Wichtigste Parameter

QuelleOptisch
Ziel3G SDI
