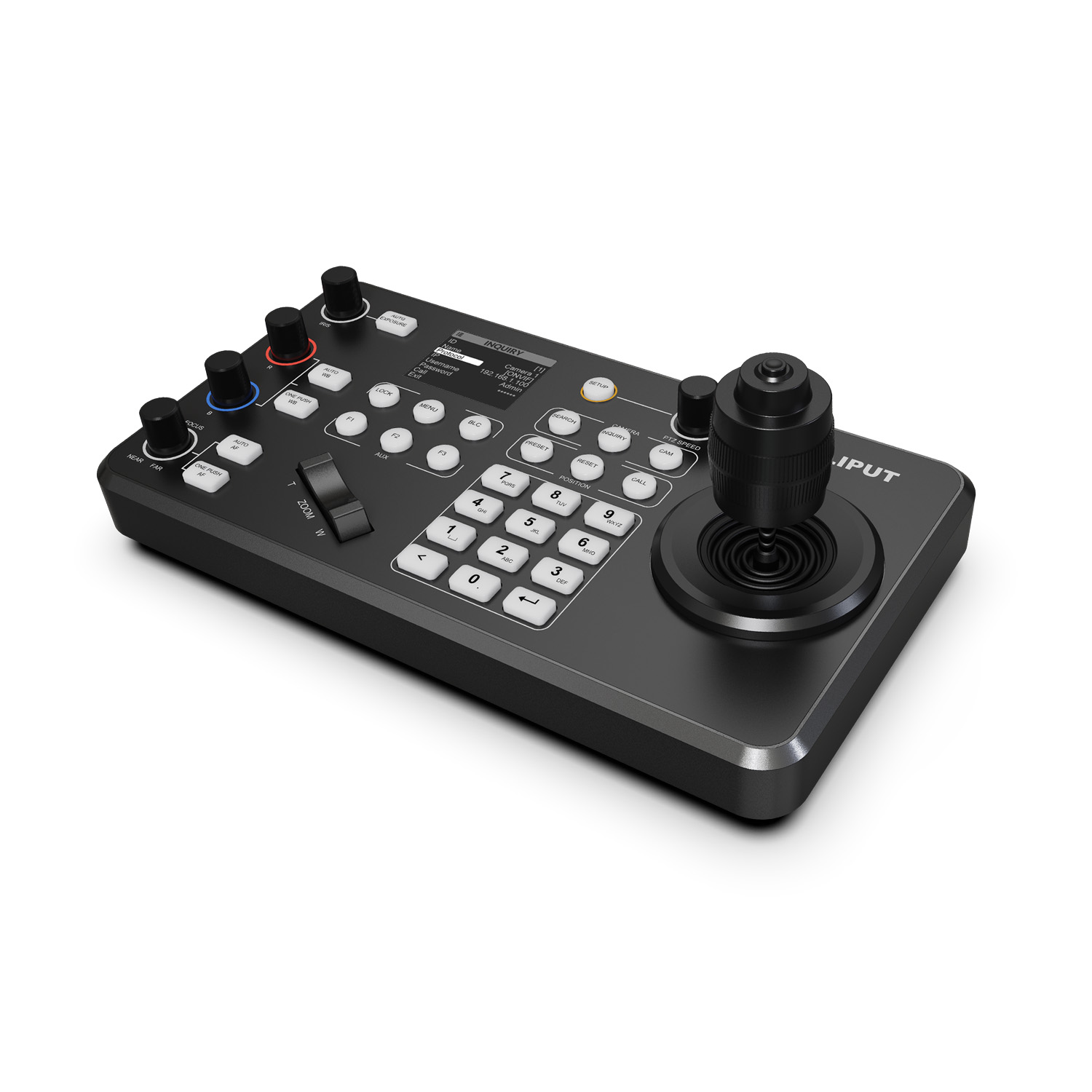

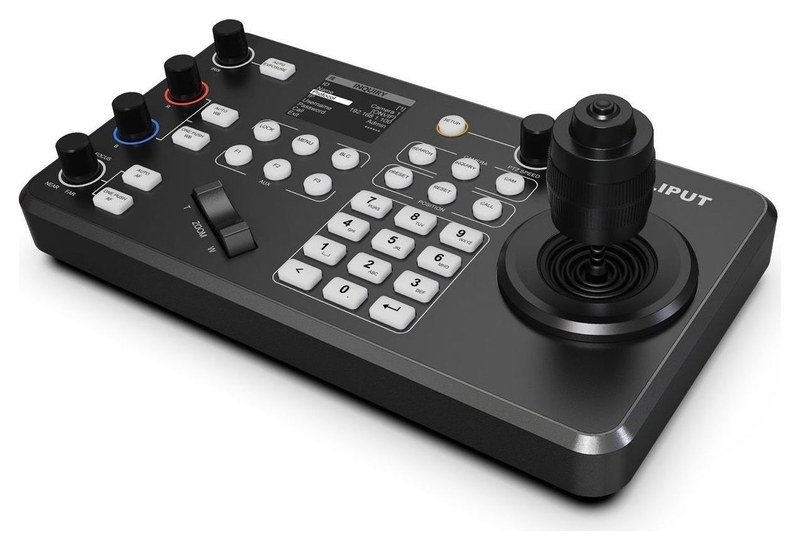

Lilliput K1 PTZ-Kamerasteuerung mit Joystick

Der Lilliput K1 ist ein professioneller PTZ-Kamera-Controller mit Joystick und Aluminiumgehäuse. Über IP, RS-232, RS-422 und RS-485 steuert er bis zu 255 Kameras per VISCA, VISCA over IP, ONVIF und Pelco-D/P, auch verschiedene Marken gleichzeitig. Er hat ein 2,2″-Farbdisplay, Drehregler für Blende, Fokus und Weißabgleich und läuft mit PoE oder einem 12-V-Netzteil.

Ein Joystick für die ganze PTZ-Kameraflotte

Ein Pult für IP- und serielle Kameras: VISCA, VISCA over IP, ONVIF und Pelco-D/P gleichzeitig, bis zu 255 Kameras in einem Netzwerk und Schnellwahl für drei Kameras.

bis zu 255 KamerasIP · RS-232 · RS-422/485VISCA · ONVIF · PelcoPoE / 12 V DC2,2"-Display

Gemischte Protokolle von einem Pult

Der K1 steuert IP- und serielle Kameras gleichzeitig und mischt VISCA, VISCA over IP, Pelco-D/P und ONVIF – unter anderem Kameras von Lilliput, AVMATRIX, HuddleCamHD, PTZOptics, Sony, BirdDog und NewTek.

Schnelle Bildsteuerung

Drehregler für Blende, Rot- und Blauabgleich und Fokus, dazu Tasten für Belichtungsautomatik, Weißabgleich und Autofokus.

Joystick und Wippe

Der Joystick steuert Schwenken, Neigen und Zoom mit stufenloser Geschwindigkeit, eine Wippe übernimmt zusätzlich den Zoom.

Automatische Suche

Der Controller findet IP-Kameras im Netzwerk und vergibt IP-Adressen ganz einfach; eingerichtet wird am 2,2"-Farbdisplay.

PoE und 12 V

Versorgung über das Netzwerkkabel oder ein 12-V-DC-Netzteil, Leistungsaufnahme 5 W. Das Gehäuse besteht aus eloxierter Aluminiumlegierung.

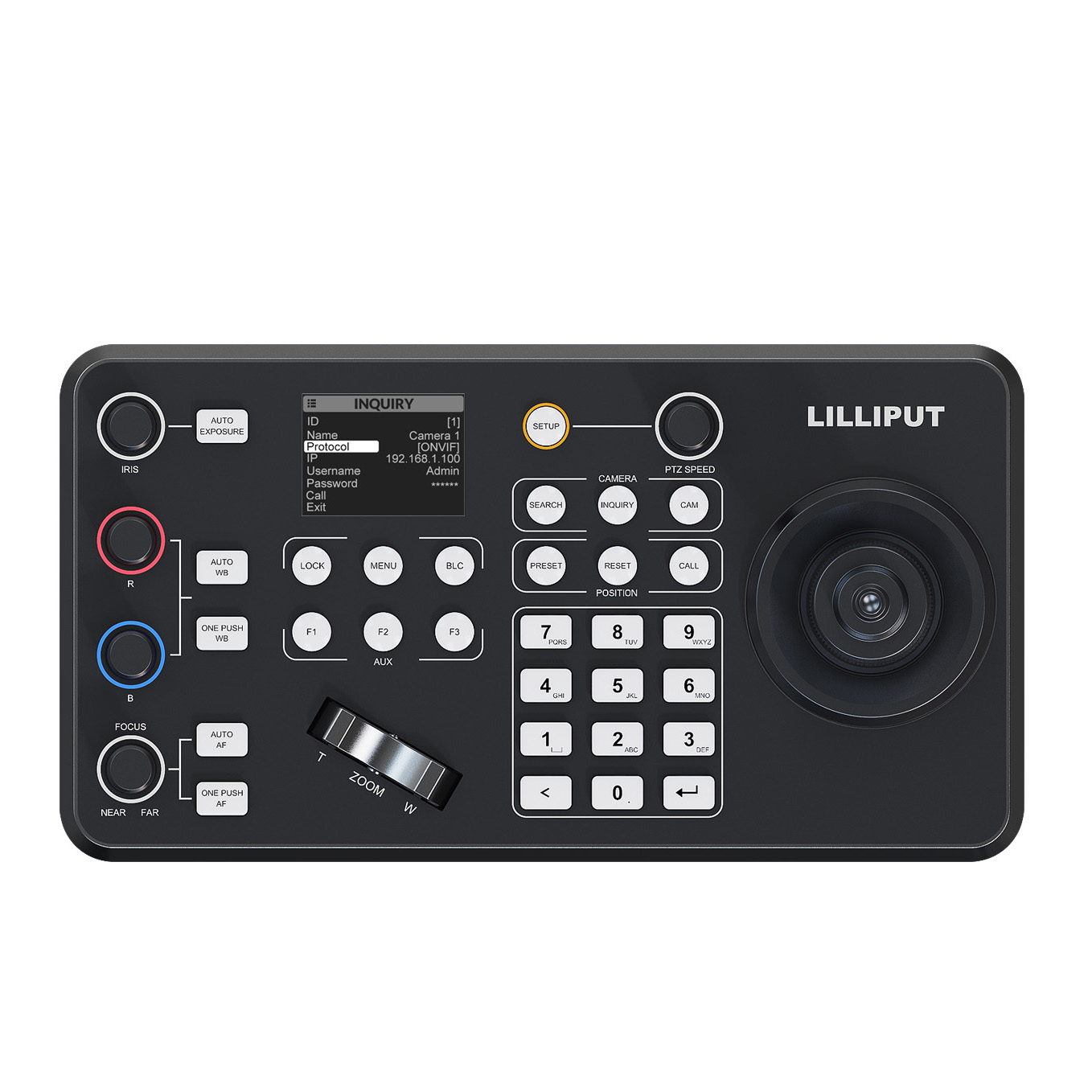

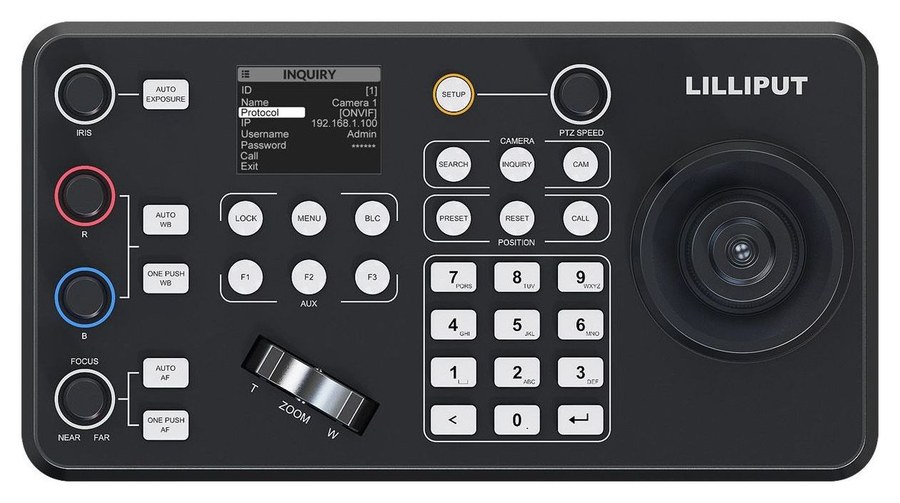

Bedienfeld

Links die Bildregler, in der Mitte Display, Tasten F1–F3, LOCK, MENU und BLC, rechts Ziffernblock, Kamera- und Presettasten und der Joystick.

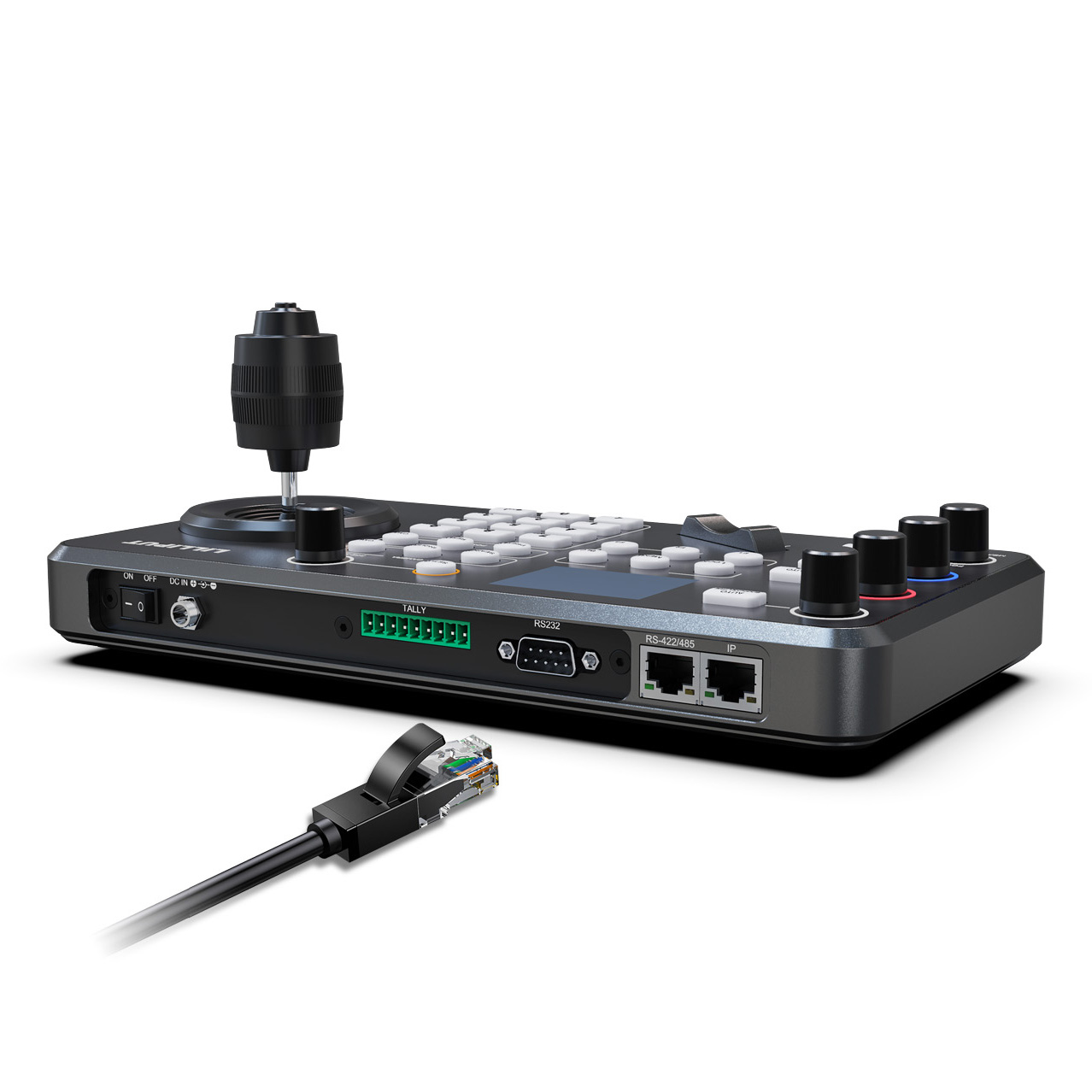

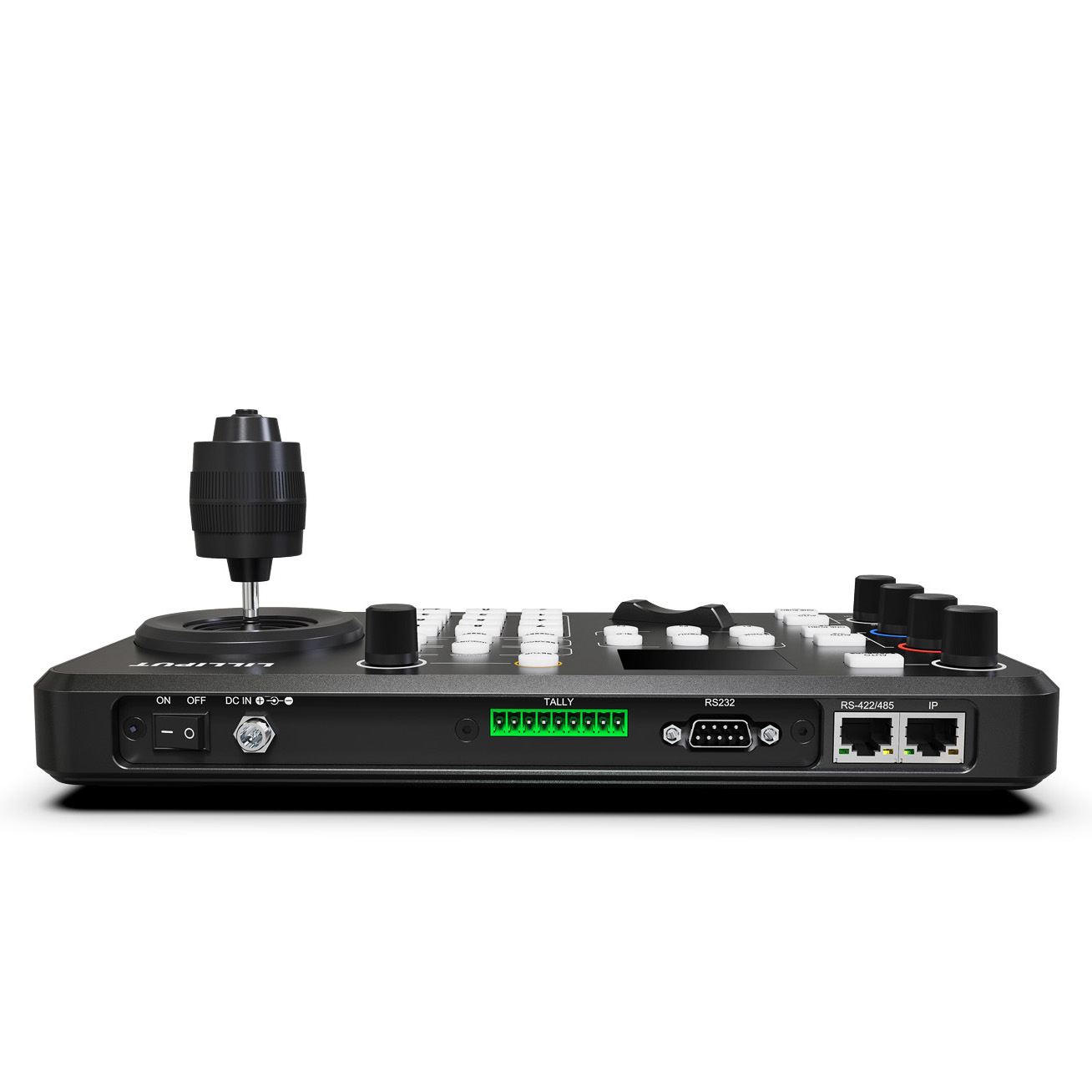

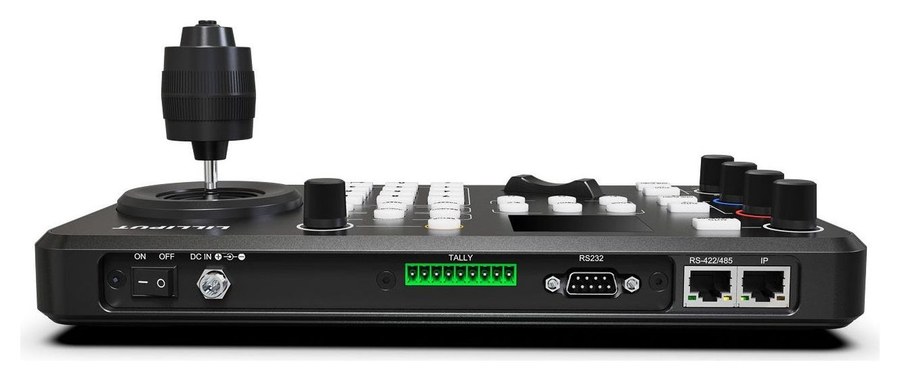

Rückseite

Netzschalter, 12-V-DC-Eingang, GPIO-Klemme für Tally, RS-232 (DB9) und zwei RJ45-Ports – RS-422/485 und IP.

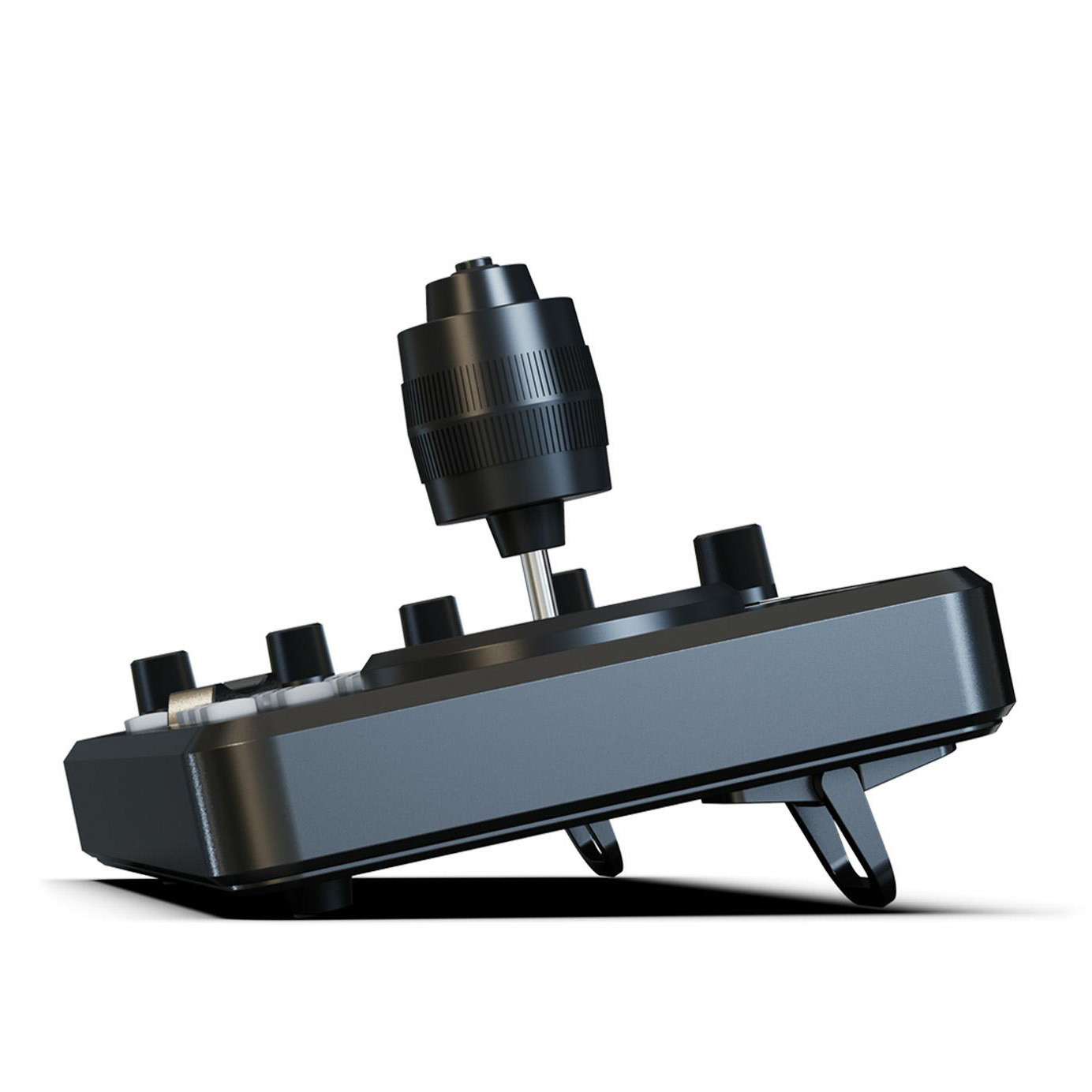

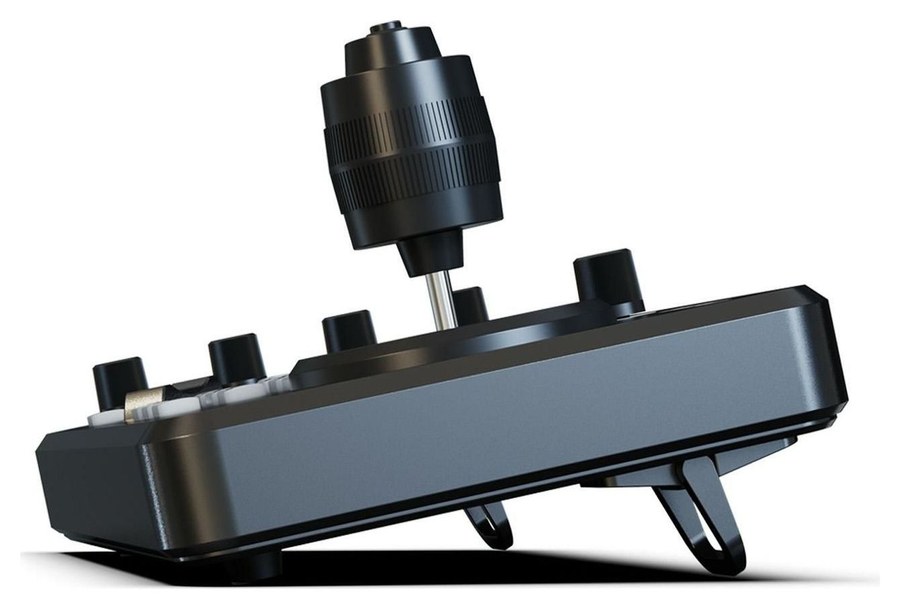

Abnehmbarer Aufsteller

Ein ausklappbarer Aufsteller neigt das Pult zum Bediener; er lässt sich abnehmen.

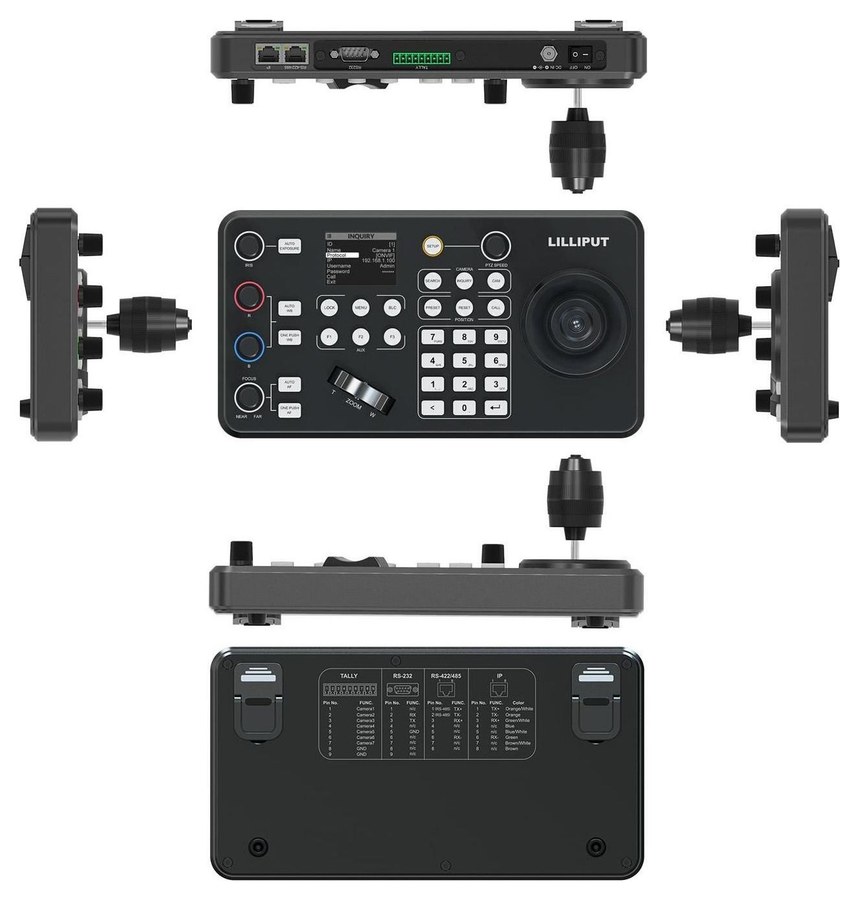

Ansichten und Maße

Das Pult von allen Seiten: 270 × 145 × 29,5 mm, mit Joystick 106,6 mm hoch.

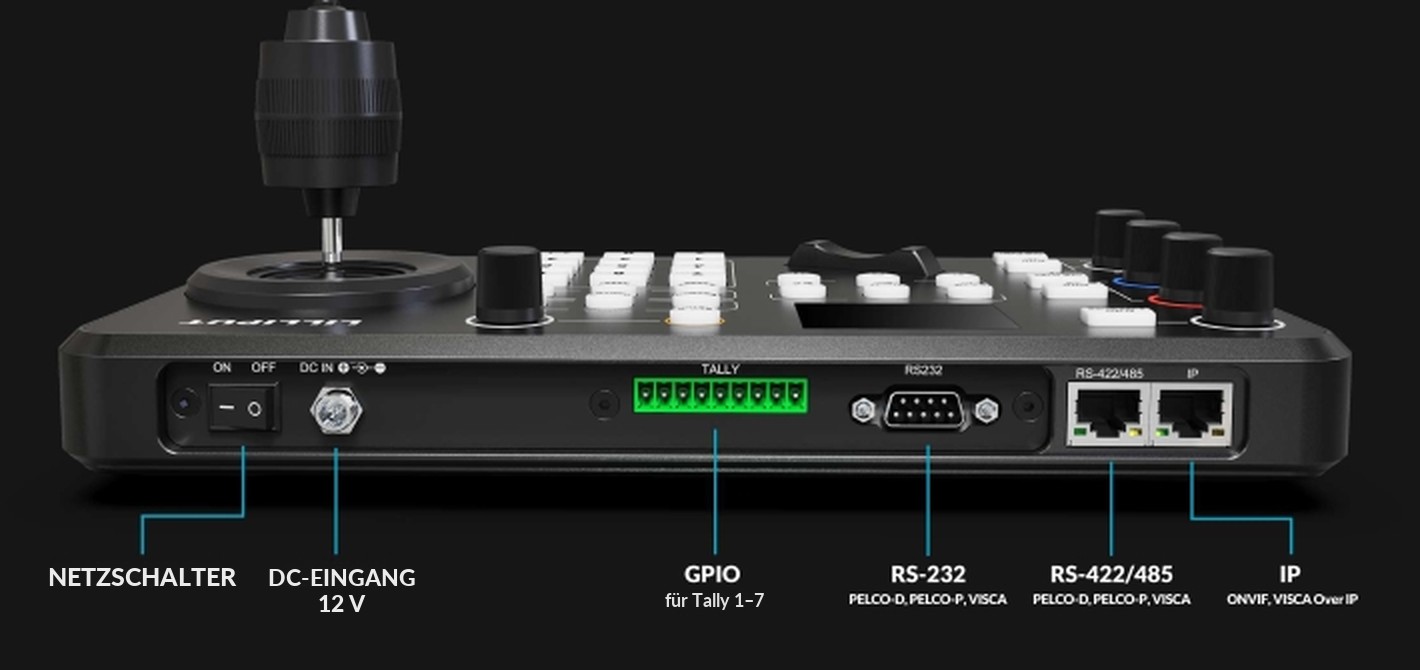

Anschlüsse

Die IP-Steuerung unterstützt ONVIF und VISCA over IP, die seriellen Ports Pelco-D, Pelco-P und VISCA. Jedes Gerät am RS-485-Bus lässt sich mit eigenem Protokoll und eigener Baudrate einrichten. GPIO steuert Tally 1–7 und zeigt an, welche Kamera gerade gesteuert wird.

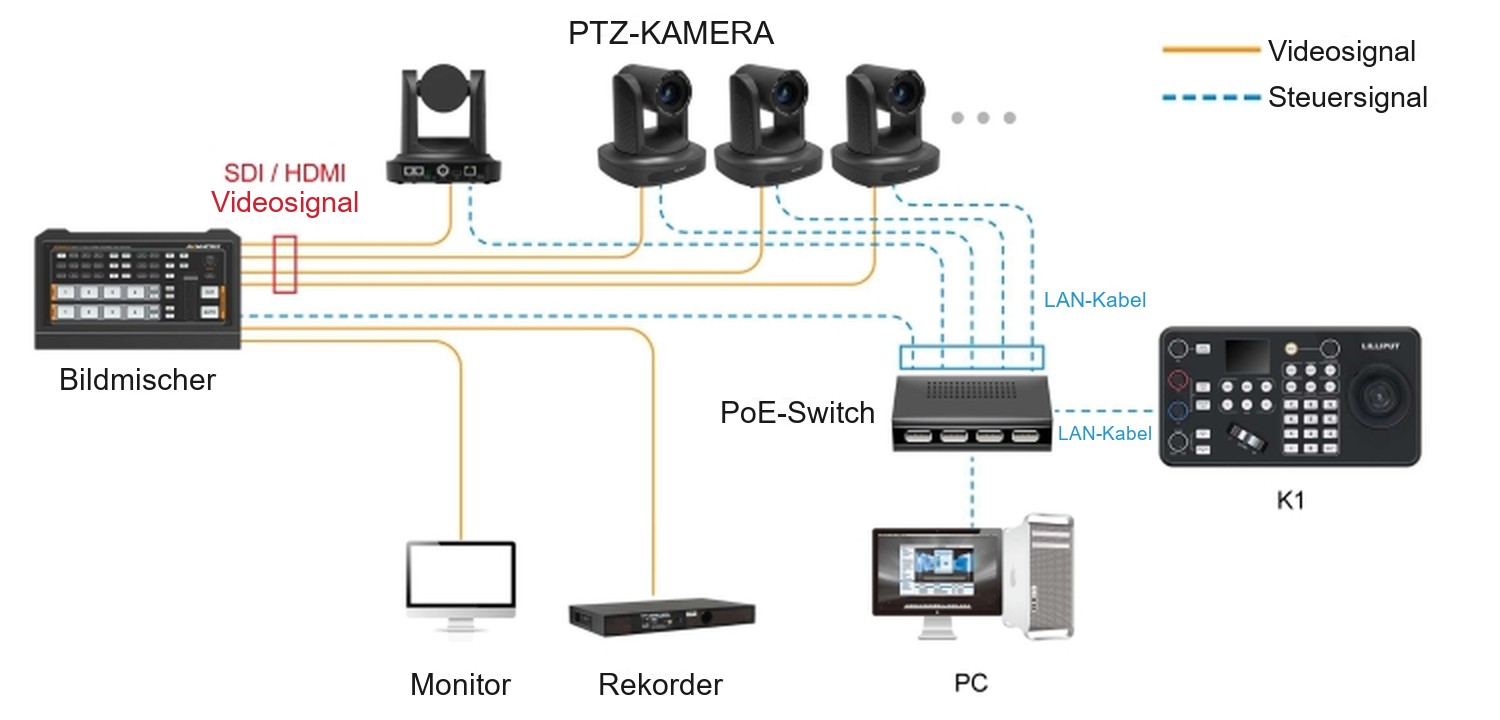

Anschlussschema

Kameras, Bildmischer, Rekorder und Computer über einen PoE-Switch verbunden: Das Bild läuft per SDI/HDMI zum Bildmischer, die Steuerung per LAN vom K1. Über RS-232, RS-422, RS-485 und IP (RJ45) lassen sich bis zu 255 Kameras anschließen.
