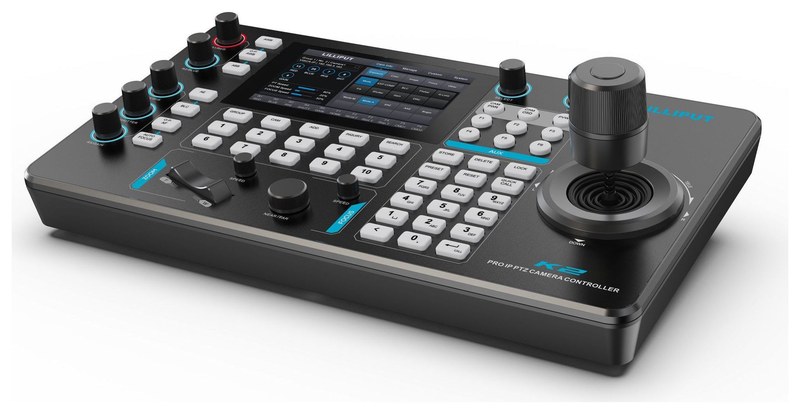

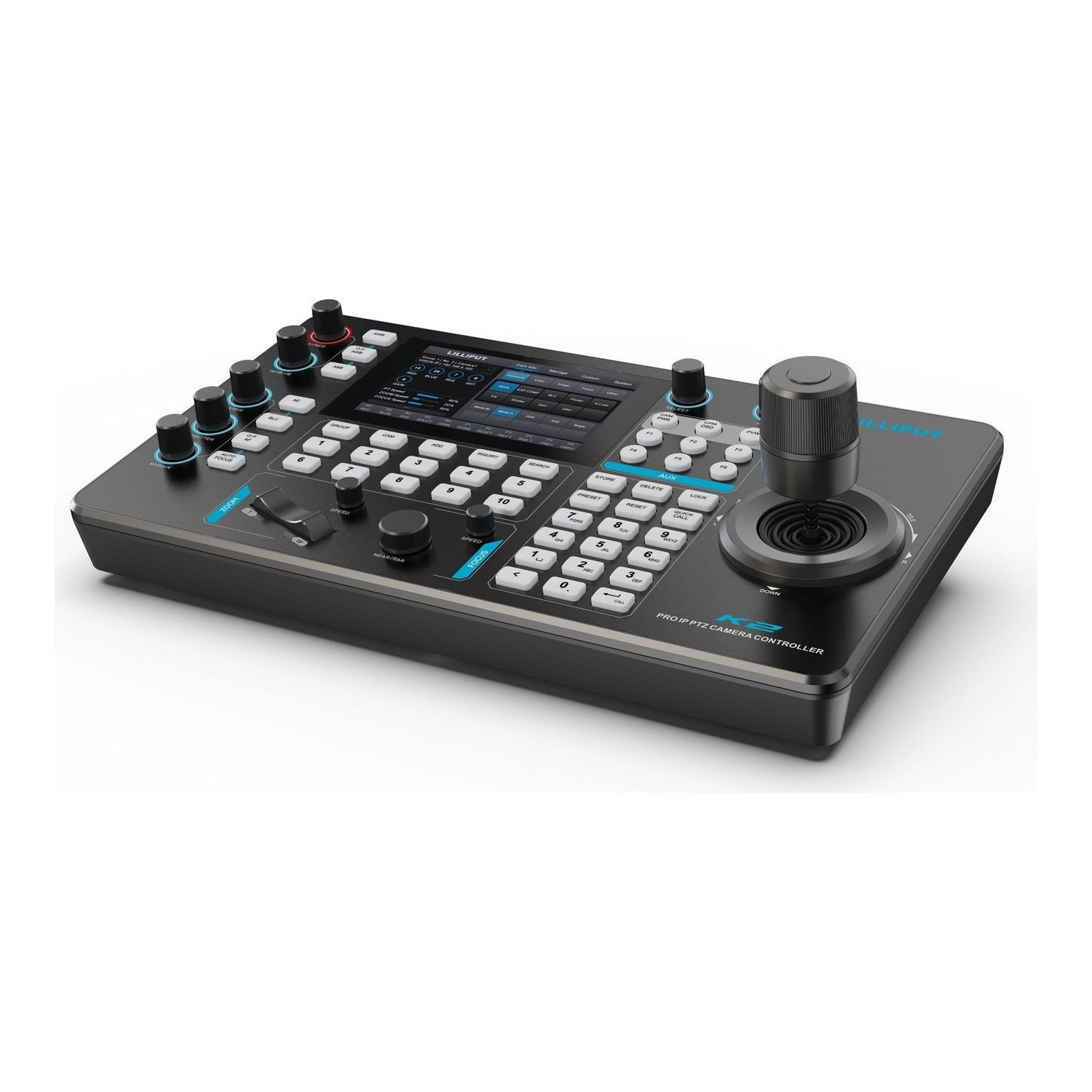

Lilliput K2 (ohne NDI)

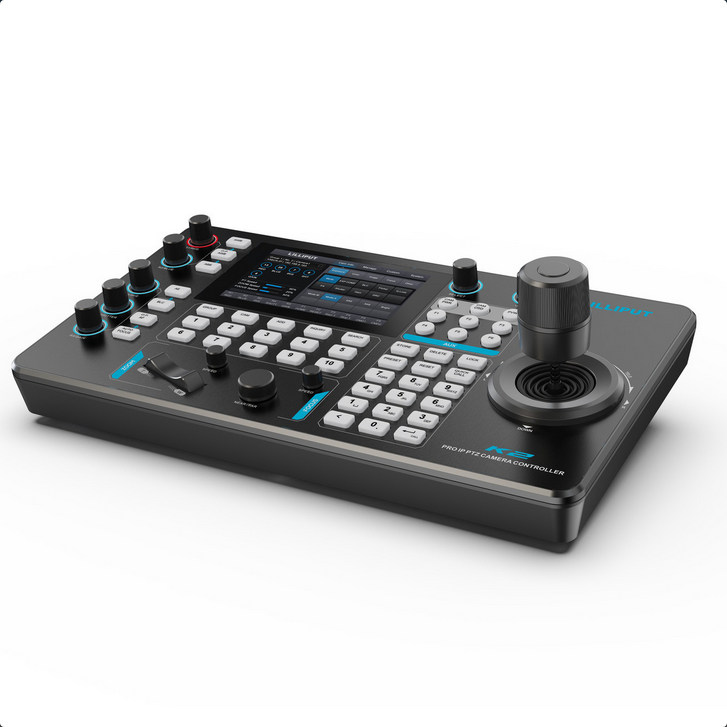

Der Lilliput K2 ist ein PTZ-Kamera-Controller mit 5″-Touchscreen und 4D-Joystick. Er steuert bis zu 100 Kameras in zehn Gruppen über IP, RS-232 und vier RS-422/485-Ports per VISCA, VISCA over IP, ONVIF und Pelco-D/P. Er läuft mit PoE/PoE+ oder 7–24 V DC und synchronisiert sich über den Tally-Ausgang mit dem Bildmischer.

Touch-Pult für bis zu 100 PTZ-Kameras

5"-Display mit Touch-Menü, schnelle Drehregler für Blende, Verschluss, Verstärkung, Belichtung und Weißabgleich sowie ein 4D-Joystick. NDI lässt sich als optionales Upgrade nachrüsten; mit NDI gibt es den K2-N.

5"-Touchscreenbis zu 100 KamerasVISCA · ONVIF · PelcoPoE / 7–24 V DCBahnaufzeichnung

Kamerabild direkt am Pult

Der Controller dekodiert RTSP- oder ONVIF-Streams (NDI optional) und zeigt die gewählte Kamera auf dem 5"-Display – der Bildausschnitt lässt sich ohne Blick zum Monitor einrichten.

Bahn aufzeichnen und abspielen

Das Pult zeichnet eine Kamerabewegung (Schwenken, Neigen, Zoom) auf und wiederholt sie jederzeit exakt, ganz ohne Handsteuerung.

Synchron mit dem Bildmischer

Über Tally/GPIO wird das Pult mit dem Bildmischer verbunden: Ein Schnitt auf eine Kamera wählt sie zugleich zur Steuerung aus.

Vier serielle Ports

1× RS-232 und 4× RS-422/485, bis zu 7 Kameras pro Port mit VISCA; Pelco-D und Pelco-P ebenso.

PoE oder Gleichstrom

Gigabit-LAN mit PoE/PoE+ (IEEE 802.3af/at) oder Versorgung mit 7–24 V DC, unter 8 W Leistungsaufnahme.

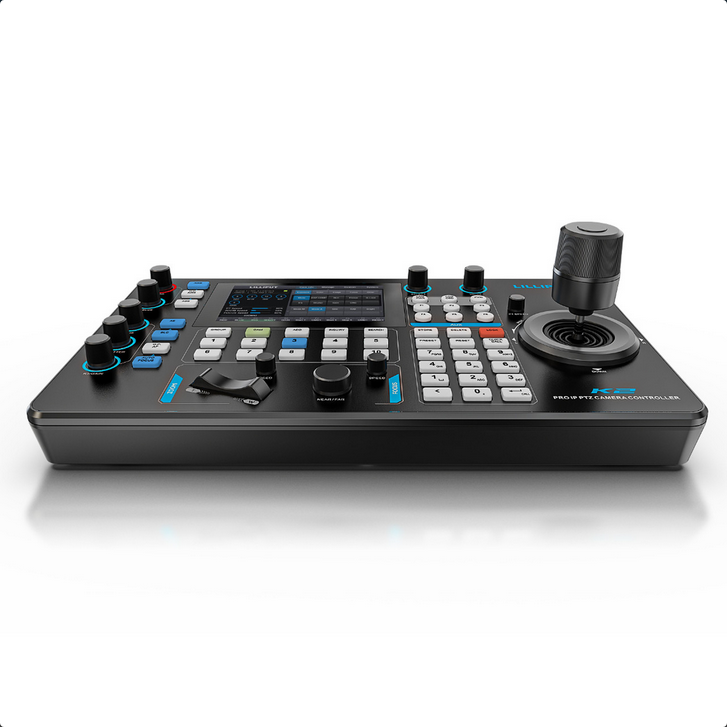

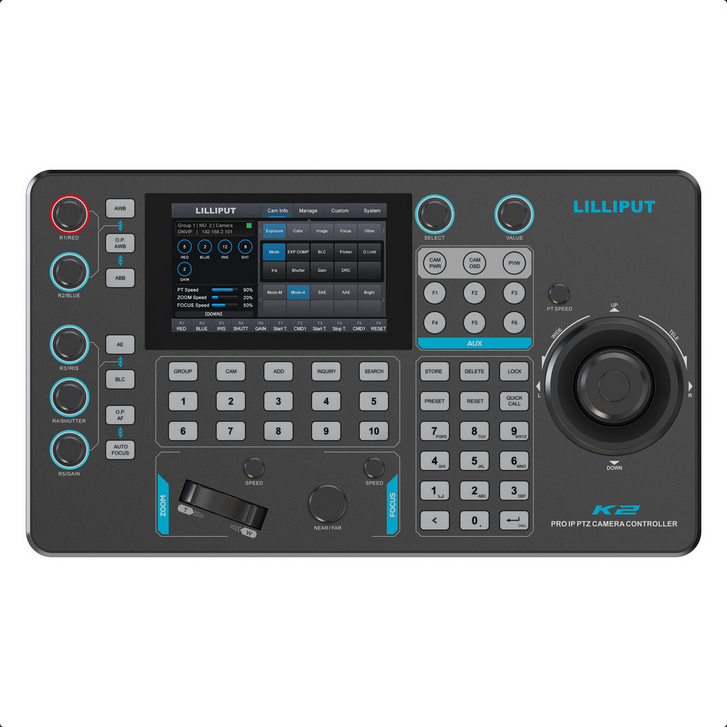

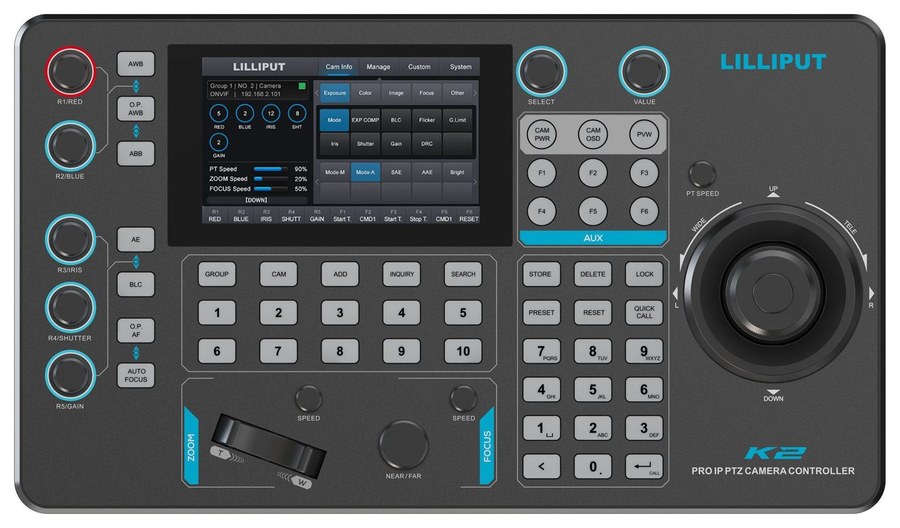

Bedienfeld

5"-Touchscreen, Drehregler, sechs frei belegbare Tasten, Ziffernblock, Kamera- und Presetwahl und der 4D-Joystick.

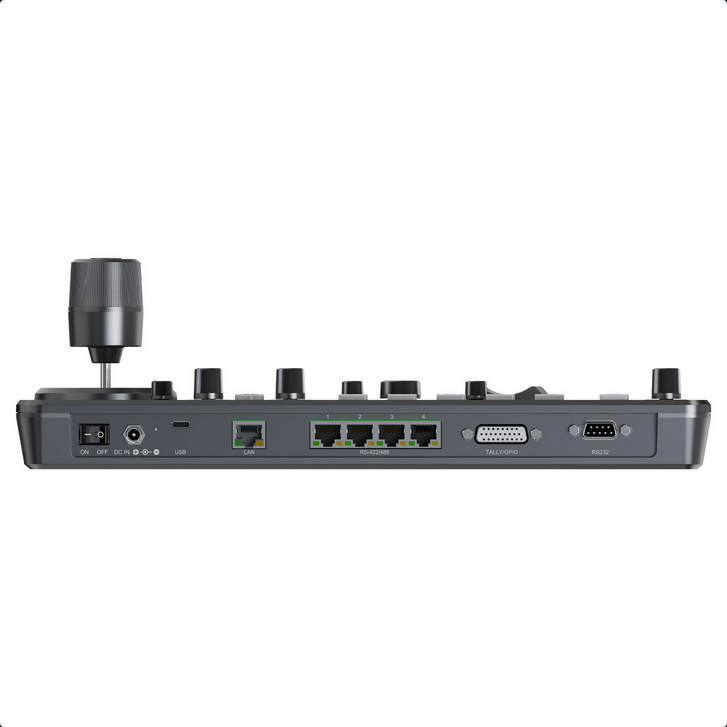

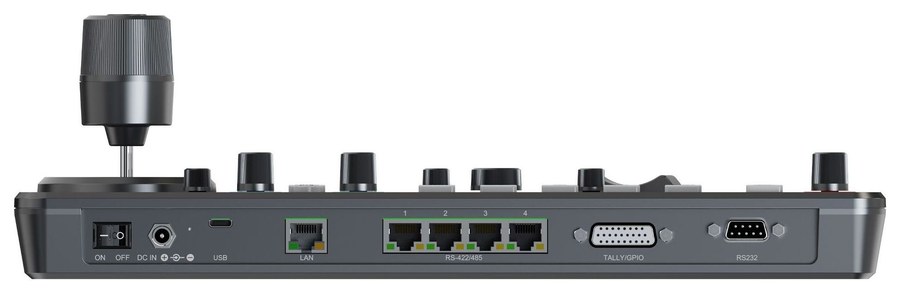

Rückseite

Netzschalter, DC-Eingang, USB-C für Updates, LAN mit PoE, vier RS-422/485-Ports, Tally/GPIO und RS-232.

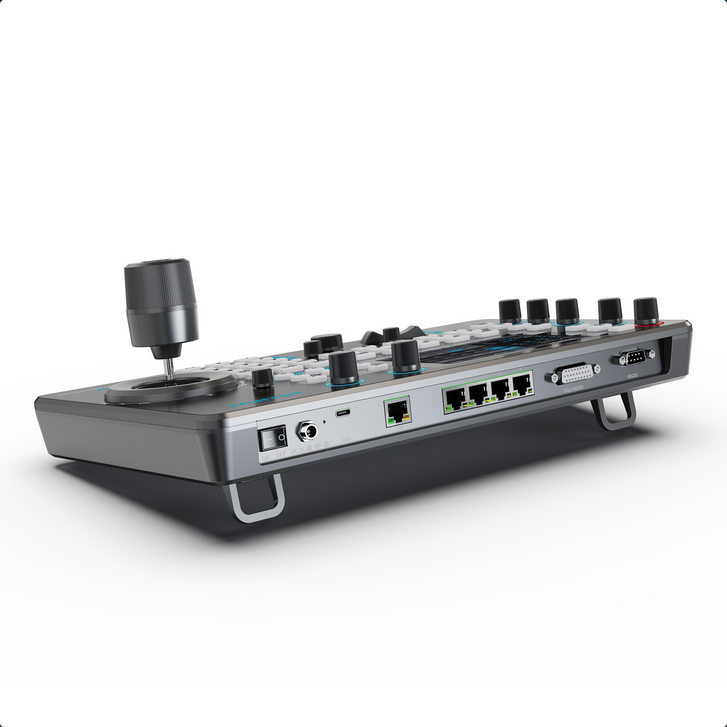

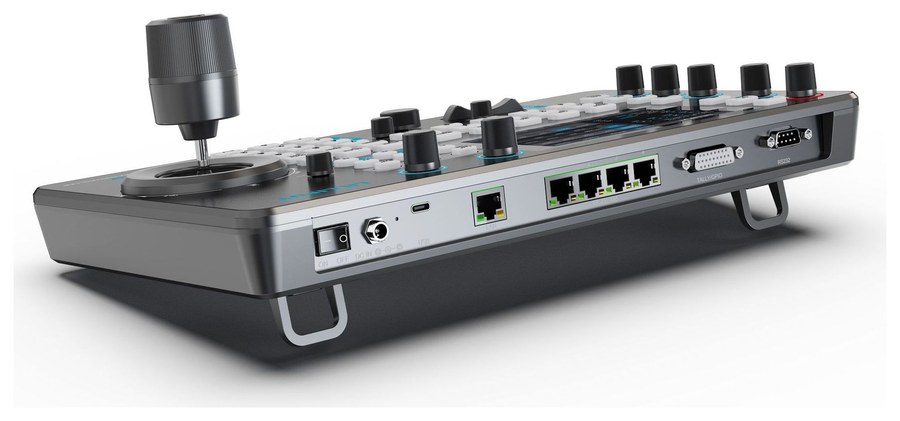

Ergonomischer Aufsteller

Der Aufsteller neigt das Pult zum Bediener, damit das Display gut ablesbar ist.

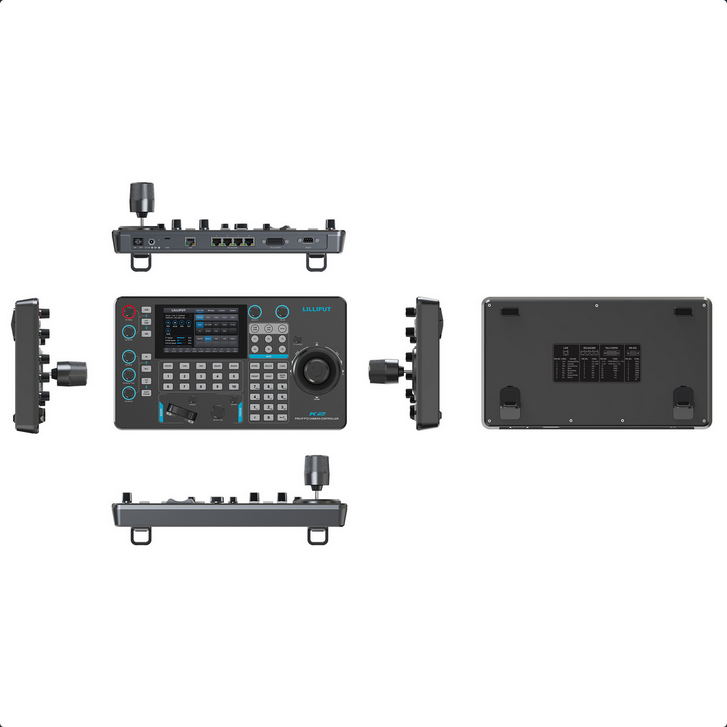

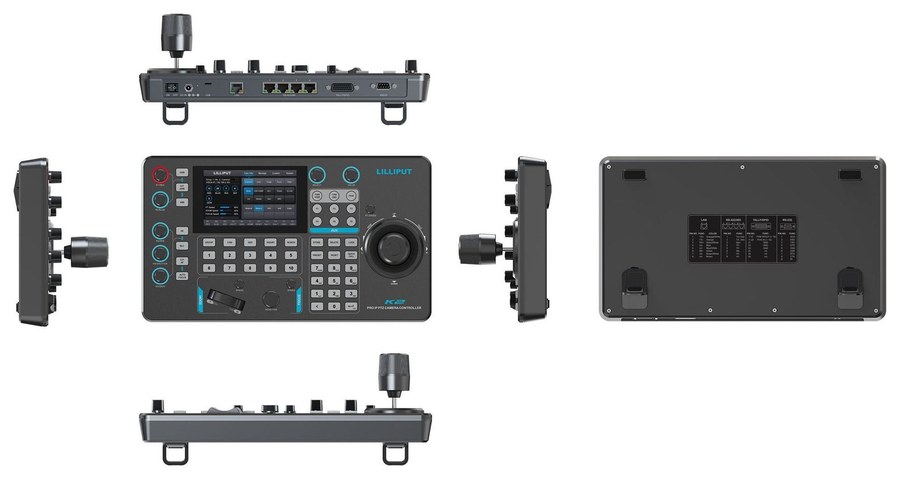

Ansichten und Maße

340 × 195 × 49,5 mm, mit Joystick 110,2 mm hoch.

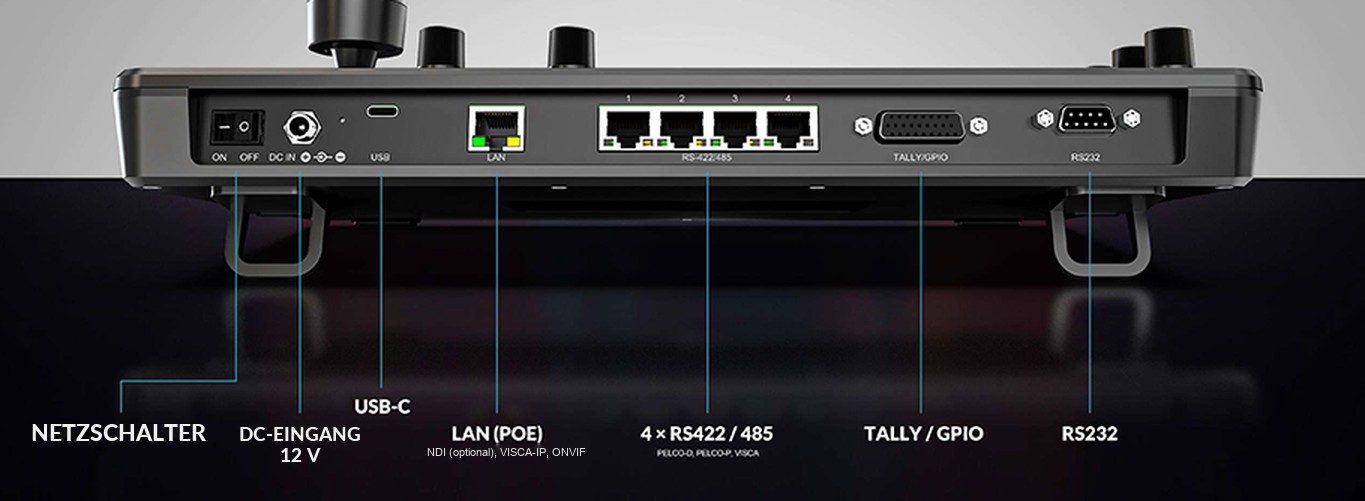

Anschlüsse

RS-232, RS-422 und RS-485 unterstützen Pelco-D, Pelco-P und VISCA; pro seriellem Port lassen sich mit VISCA bis zu 7 Kameras anschließen. Die IP-Steuerung unterstützt ONVIF, VISCA over IP und optional NDI, findet Kameras im Netzwerk selbst und vergibt IP-Adressen – für bis zu 100 Kameras.

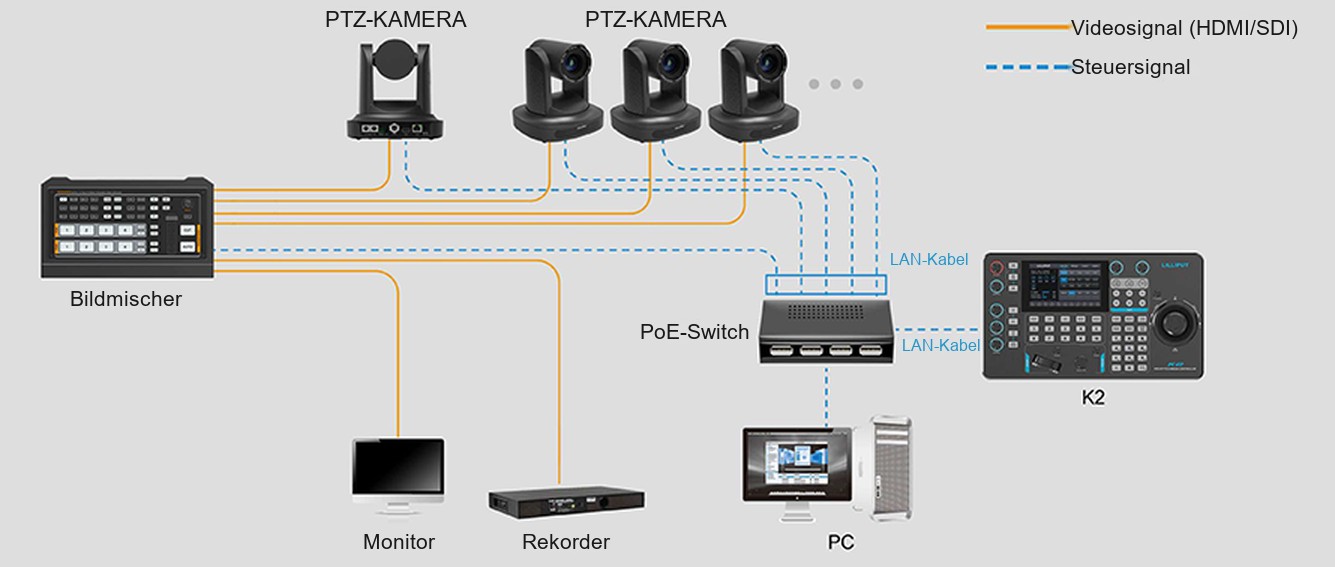

Anschlussschema

Kameras, Bildmischer, Rekorder und Computer über einen PoE-Switch verbunden: Das Bild läuft per HDMI/SDI zum Bildmischer, die Steuerung per LAN vom Pult. Die Kameras lassen sich über RS-232, RS-422, RS-485 und IP (RJ45) steuern, insgesamt bis zu 100.
