Manfrotto 16mm Female Adapter

Der Manfrotto 016 verbindet einen standardmäßigen 16-mm-Baby-Zapfen (5/8″) am Leuchtenstativ mit Beleuchtungsgeräten, die einen glatten 12-mm-Zapfen mit 1/4″-Außengewinde benötigen. Die untere Hülse wird auf den Stativzapfen geschoben und mit der seitlichen Knebelschraube gesichert; sie besitzt kein 16-mm-Gewinde. Der Adapter aus verzinktem Stahl ist 99 mm lang und wiegt 140 g. Der mitgelieferte Messingeinsatz 119 mit 1/4″- und 3/8″-Innengewinde ermöglicht zusätzlich die Montage auf einer passenden Trägerschraube. Prüfen Sie zuvor die Aufnahmegeometrie des Broncolor-Kopfes oder der anderen Leuchte.

MANFROTTO 016

Passender Lichtanschluss

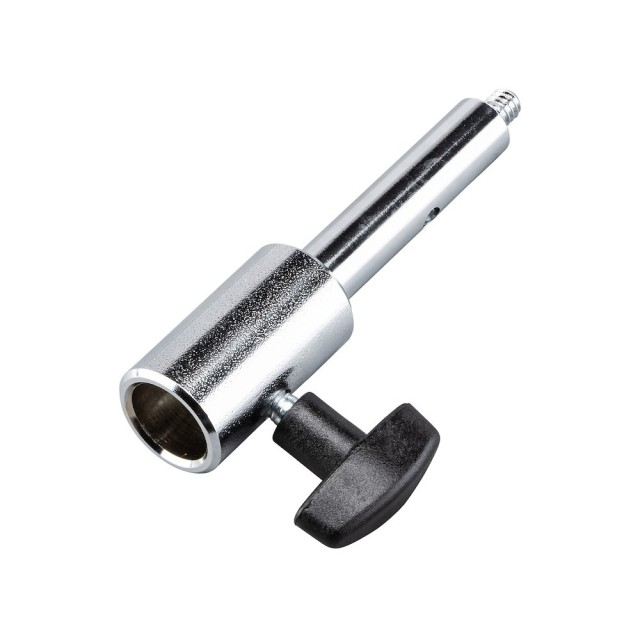

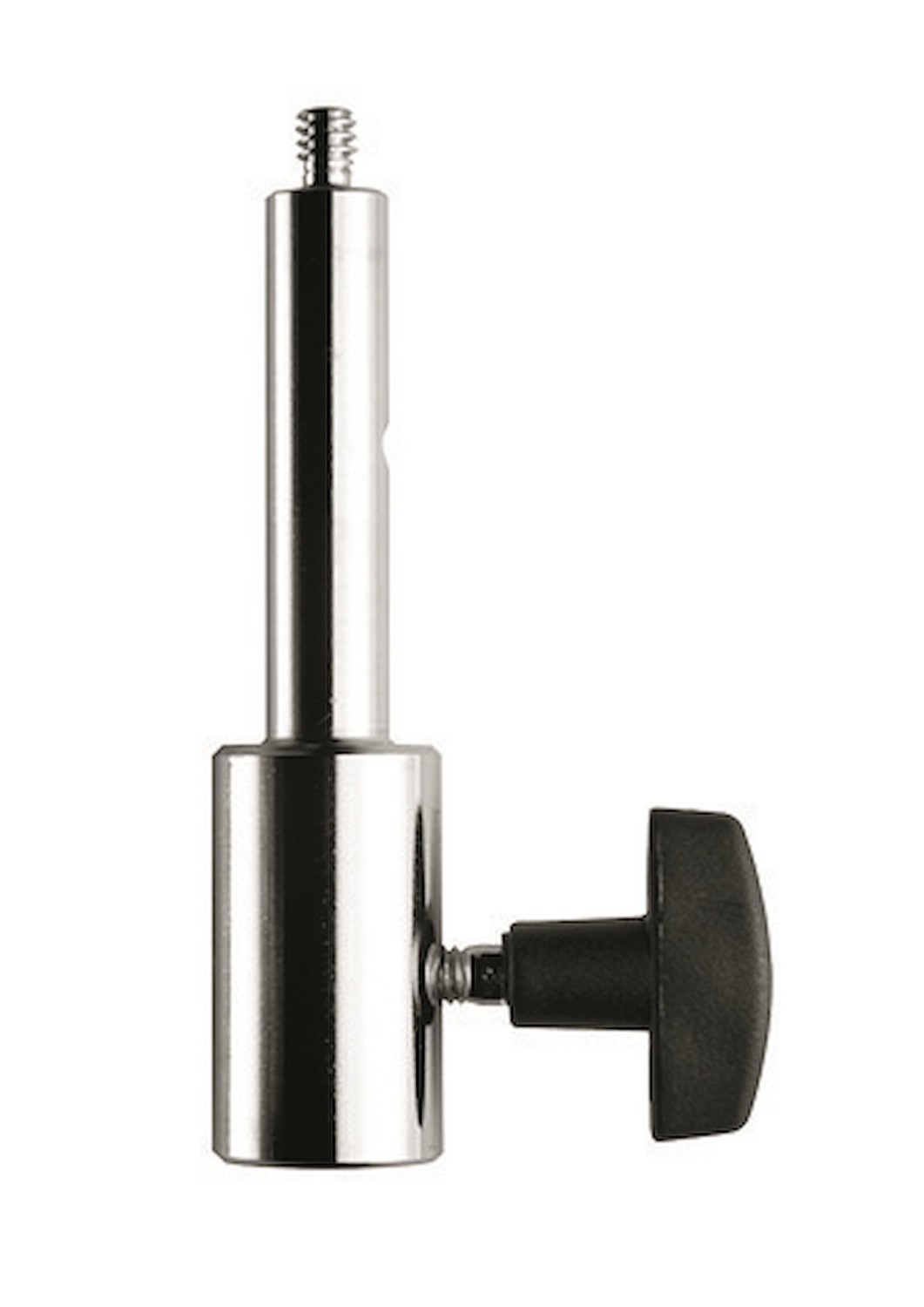

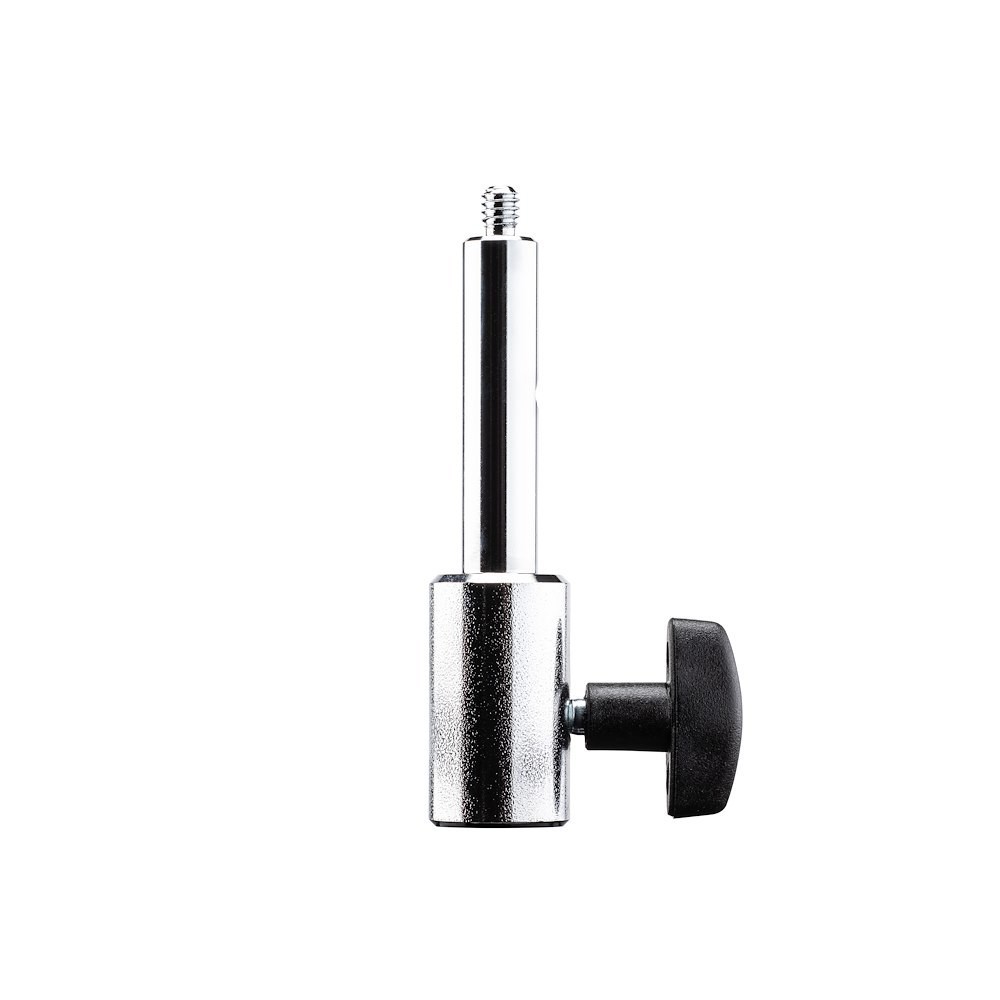

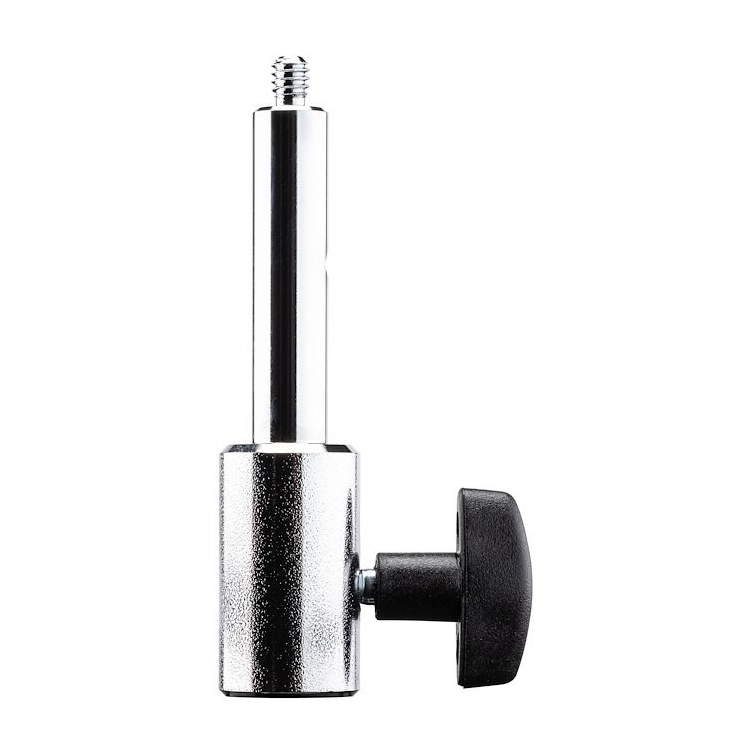

Vom 16-mm-Baby-Zapfen zur kleineren Leuchtenaufnahme: Der glatte 12-mm-Zapfen endet in einem 1/4″-Außengewinde. Die seitliche Knebelschraube sichert die untere Hülse.

16-mm-Hülse12-mm-Zapfen

Anschlüsse richtig zuordnen

Die untere 16-mm-Hülse nimmt einen glatten Stativzapfen auf. Am anderen Ende sitzt der glatte 12-mm-Zapfen mit 1/4″-Außengewinde. Dies sind unterschiedliche Schnittstellen, kein 3/8″-Gewindeausgang.

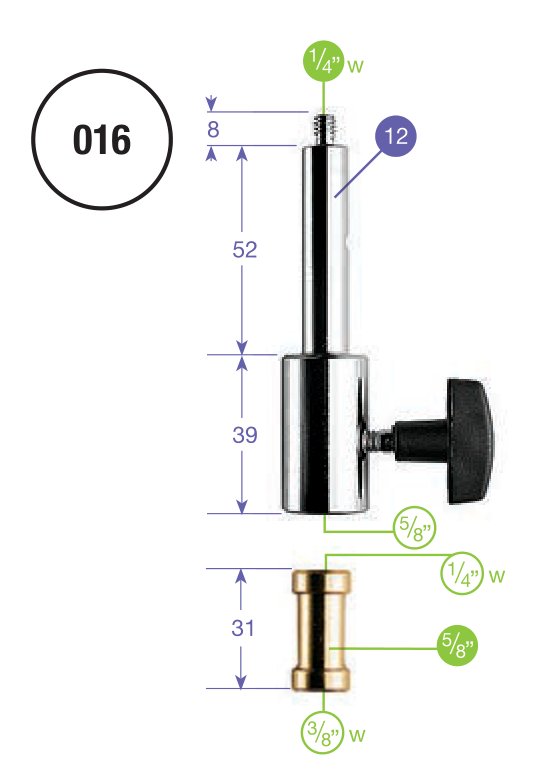

Volle Kreise kennzeichnen Außengewinde oder Zapfen, leere Kreise Innengewinde oder Hülsen. Violette Maße sind metrisch, grüne imperial; W steht für Whitworth. Adaptermaße: 8 + 52 + 39 = 99 mm; der separate Einsatz ist 31 mm lang.

Zusätzliche Montageoption

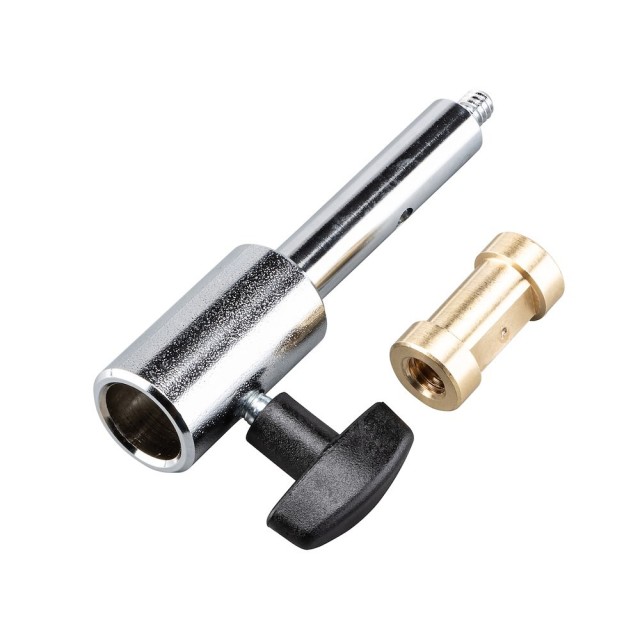

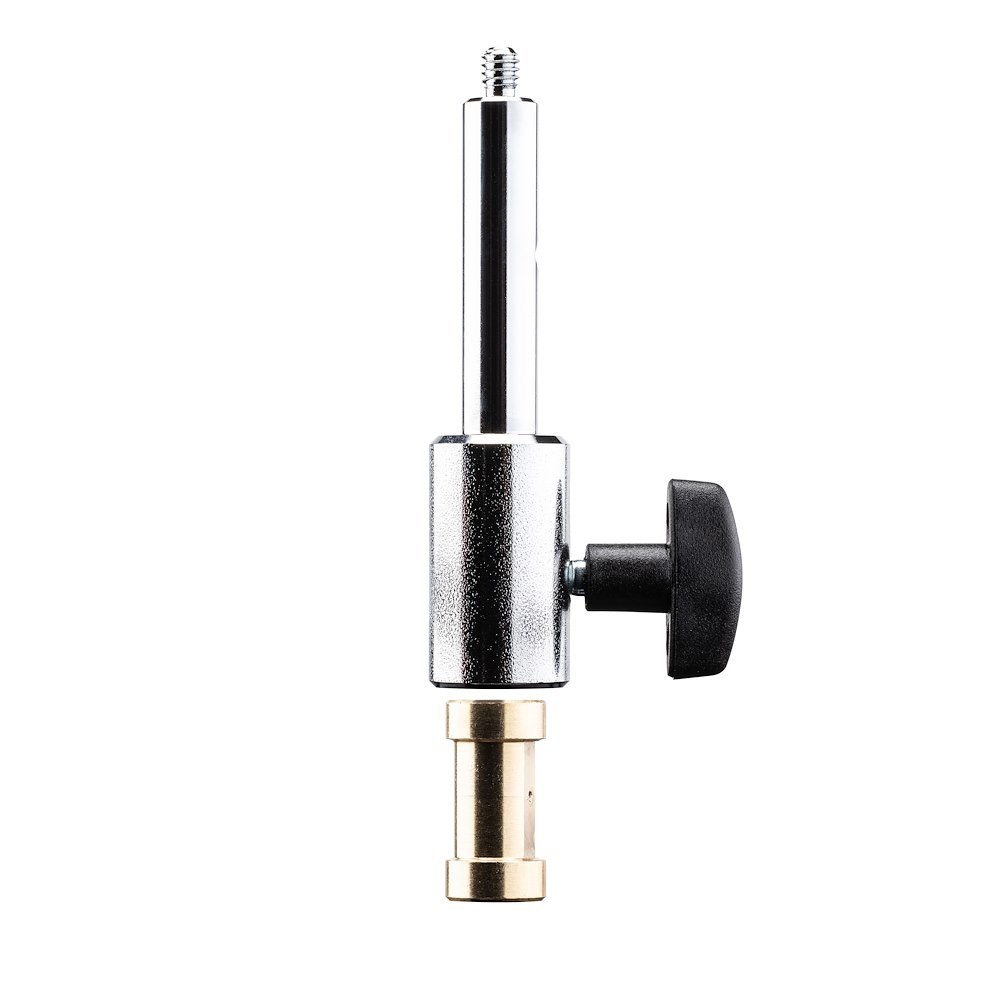

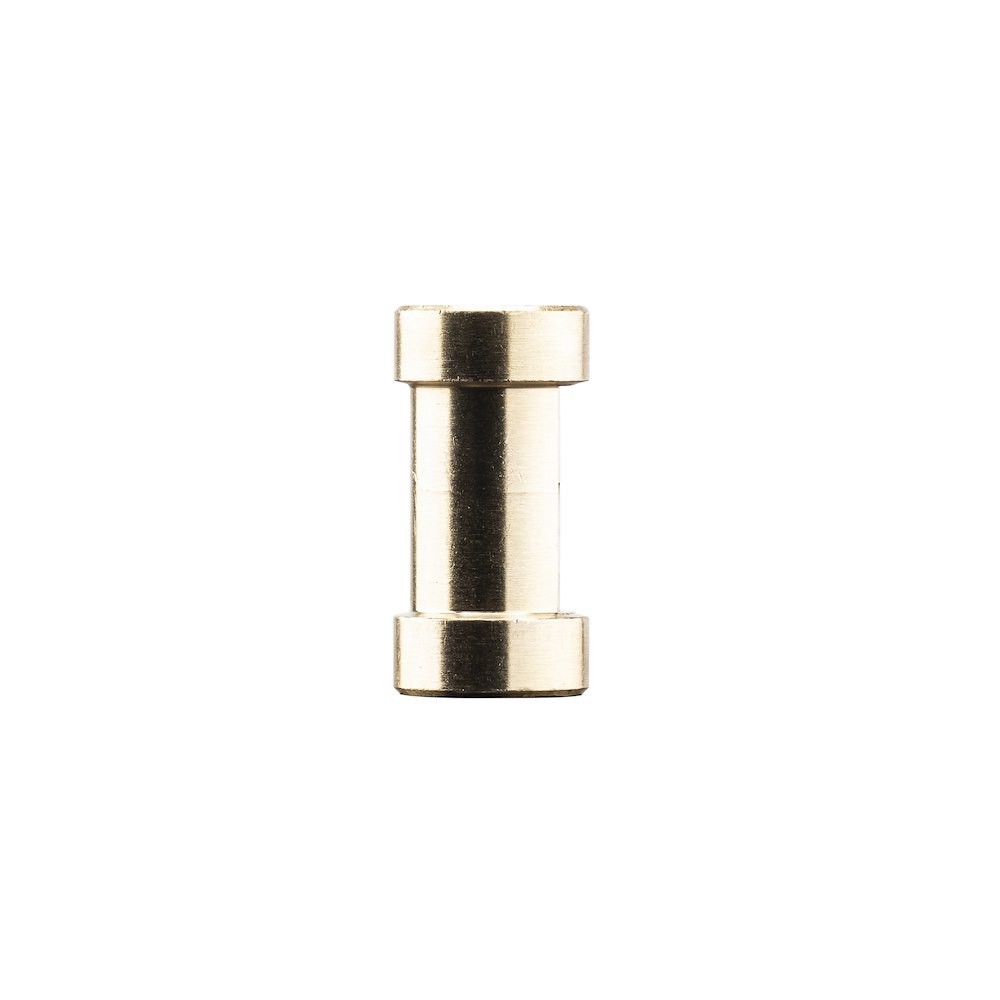

Der Messingeinsatz 119 passt in die untere 16-mm-Hülse. Seine gegenüberliegenden Enden besitzen 1/4″- und 3/8″-Innengewinde für eine passende Trägerschraube.

Passende Aufnahme wählen

Der Adapter eignet sich für Broncolor-Beleuchtung oder andere Geräte mit entsprechender Aufnahmegeometrie. Prüfen Sie beide Schnittstellen; eine pauschale Freigabe für jeden Blitzkopf besteht nicht.
