Das Manfrotto 475B Pro Geared ist ein Aluminium-Studiostativ für professionelle Fotografie. Robuste Beine, schnelle Hebelverschlüsse und teleskopische Mittelstreben erleichtern die Einrichtung. Die Streben erlauben gleiche Beinwinkel oder eine individuelle, asymmetrische Aufstellung; die Getriebemittelsäule dient der präzisen Höhenverstellung.
Das Manfrotto 475B Pro Geared ist ein Aluminium-Studiostativ für professionelle Fotografie. Robuste Beine, schnelle Hebelverschlüsse und teleskopische Mittelstreben erleichtern die Einrichtung. Die Streben erlauben gleiche Beinwinkel oder eine individuelle, asymmetrische Aufstellung; die Getriebemittelsäule dient der präzisen Höhenverstellung.
MANFROTTO 475B
Höhe unter Kontrolle
Mit Kurbel und verstellbaren Streben positionieren Sie die Studiokamera bis zu 188 cm hoch. Das Stativ ohne Kopf trägt 20 kg gemäß UNI/PdR 105:2021 und misst zusammengelegt 80 cm.
20 kg UNI188 cm80 cm

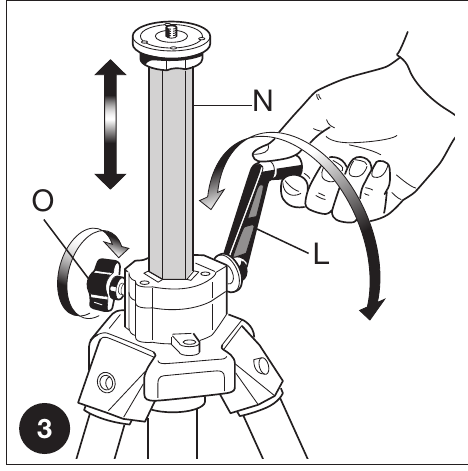

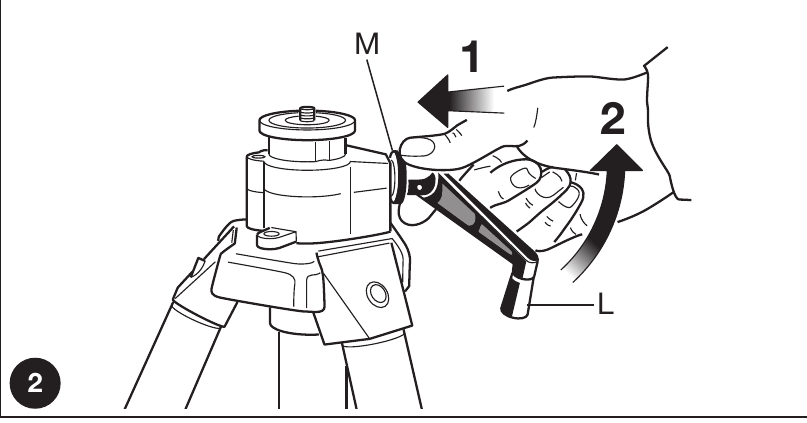

Präzise Höhe per Kurbel
Öffnen Sie Kurbel L mit Entriegelungsring M, lösen Sie Klemmung O und verstellen Sie Säule N mit der Kurbel. Eine Sicherheitssperre verhindert unbeabsichtigtes Absinken; ziehen Sie O in der gewählten Höhe fest.
L: Kurbel
M: Entriegelungsring
N: Mittelsäule
O: Säulenklemmung
Original-Herstellerzeichnungen, Abb. 2 und 3

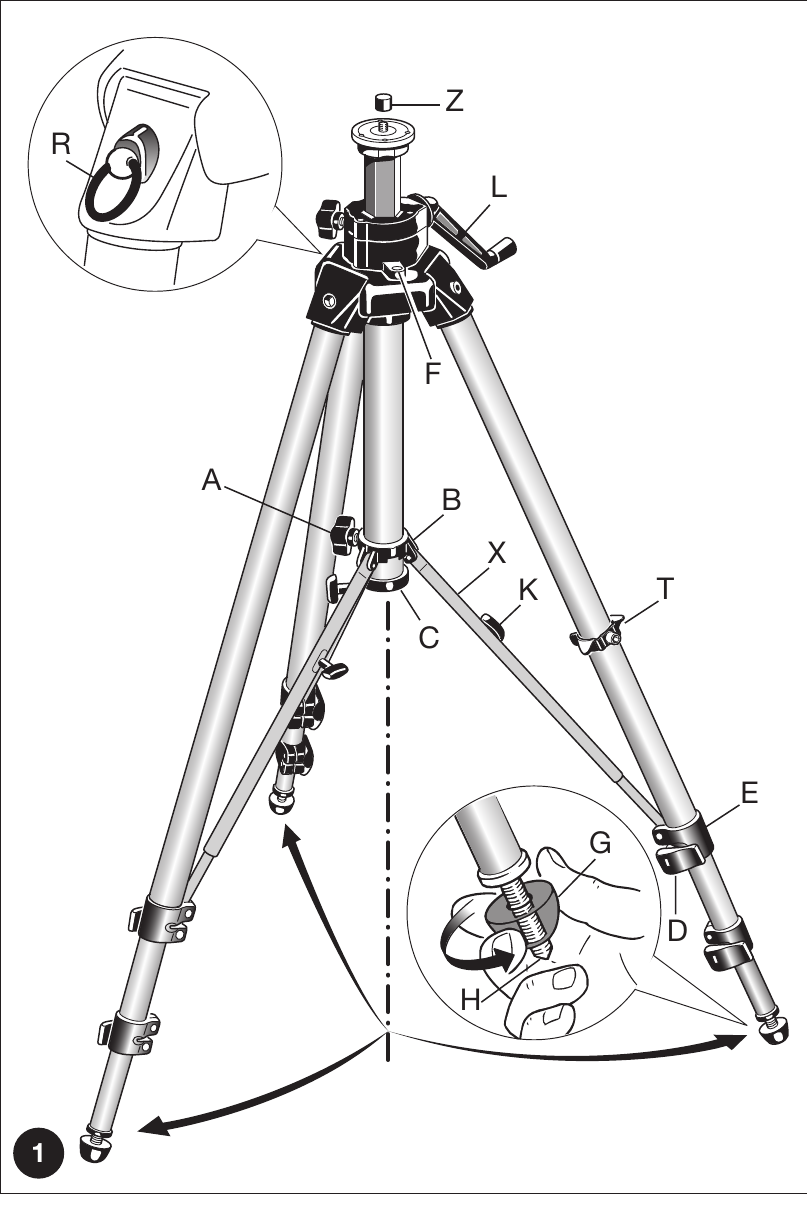

Original-Herstellerzeichnung, Abb. 1
Beinwinkel einzeln
Die Streben besitzen zwei voreingestellte Rastpositionen. Stellen Sie Teleskopstreben X für gleiche Beinwinkel auf dieselbe Rastposition. Mit Knöpfen K lässt sich jede Strebe unabhängig für eine asymmetrische Aufstellung einstellen.
A: zentrale Strebenklemmung
B: Strebenring
C: Säulenanschlag
X: Teleskopstreben
K: einzelne Strebenklemmungen
F: Libelle
G: Gummifüße
H: versenkbare Spikes
D: Beinverschlusshebel
E: Klemmhülsen
R: Ring für optionalen Gurt
T: mitgelieferter Schlüssel
Das Stativ im Studio
Schnelle Hebelverschlüsse dienen zum Ausziehen der drei verdrehgesicherten Beinsegmente. Die eingebaute Libelle erleichtert das Nivellieren vor einer Bildserie oder einem Panorama. Die dreiseitige Getriebemittelsäule ermöglicht kontrollierte, feine Höhenkorrekturen.
Gummifüße G enthalten versenkbare Metallspikes H: Drehen im Uhrzeigersinn legt die Spikes frei, Drehen gegen den Uhrzeigersinn versenkt sie. Die Gummifüße werden nicht abgenommen. Das Stativ wird in Italien gefertigt.
Befestigen Sie einen separat erhältlichen Kopf am 3/8″-Außengewinde. Ziehen Sie die drei Sicherungsschrauben P unter der Kopfplatte ohne übermäßige Kraft an. Die nutzbare Traglast des Systems richtet sich nach dem schwächsten Bestandteil: Stativ, Kopf oder Zubehör.
Kopf, Tragetasche und Tragegurt sind nicht enthalten. Der mitgelieferte Schlüssel T dient zum Einstellen der Beinverschlussspannung; das zur Wartung der Klemmhülse erwähnte TORX-T25-Werkzeug ist nicht enthalten.
Für die Bedienung gilt die Herstelleranleitung von 2022. Wählen Sie die Servicezeichnung passend zur Revision oder Seriennummer. Peter Js Video von 2013 zeigt die 475B-Bedienelemente; historische Angaben ersetzen keine aktuellen Daten oder Anweisungen.
VERPACKUNGSINHALT
Manfrotto 475B Stativ mit Getriebemittelsäule
Mitgelieferter Schlüssel T für Beinverschlüsse
SPEZIFIKATIONEN
Modell: 475B
Gewicht: 4,3 kg
Beinabschnitte: 3
Maximale Höhe: 188 cm
Minimale Höhe: 43 cm
Länge im zusammengeklappten Zustand: 80 cm
Maximale Höhe (mit abgesenkter Mittelsäule): 162 cm
Libelle (Anzahl): 1
Tragetasche im Lieferumfang enthalten: keine
Mittelsäule: mit Zahnradantrieb
Durchmesser der oberen Scheibe: 60 mm
Befestigung oben: 3/8″-Außengewinde zur Kopfmontage
Farbe: Schwarz
Easy Link: Nein
Beintyp: Einzelbein
Beinverriegelung: Flip-Lock
Rohrdurchmesser der Beine: 35,4, 29,5, 25 mm
Material: Aluminium
Maximale Betriebstemperatur: 60 °C
Minimale Betriebstemperatur: -30 °C
Sichere Traglast: 20 kg (UNI/PdR 105:2021)
Füße: Gummi mit versenkbaren Metallspikes
Herstellungsland: Italien
Beinverschlussspannung einstellbar: Ja, mit mitgeliefertem Schlüssel T
EMPFEHLUNGEN
Wählen Sie Zubehör passend zum Aufbau; Kopf und Tasche sind nicht enthalten. Köpfe, Taschen und Stativwagen sind Alternativen, nicht alle zugleich erforderlich.
Beachten Sie die niedrigste Belastungsgrenze. Die zertifizierten 20 kg des Stativs erhöhen nicht die Kameratraglast des Kopfes; beim Stativwagen zählt das Gewicht des gesamten Aufbaus.
