Manfrotto Camera Stud M10

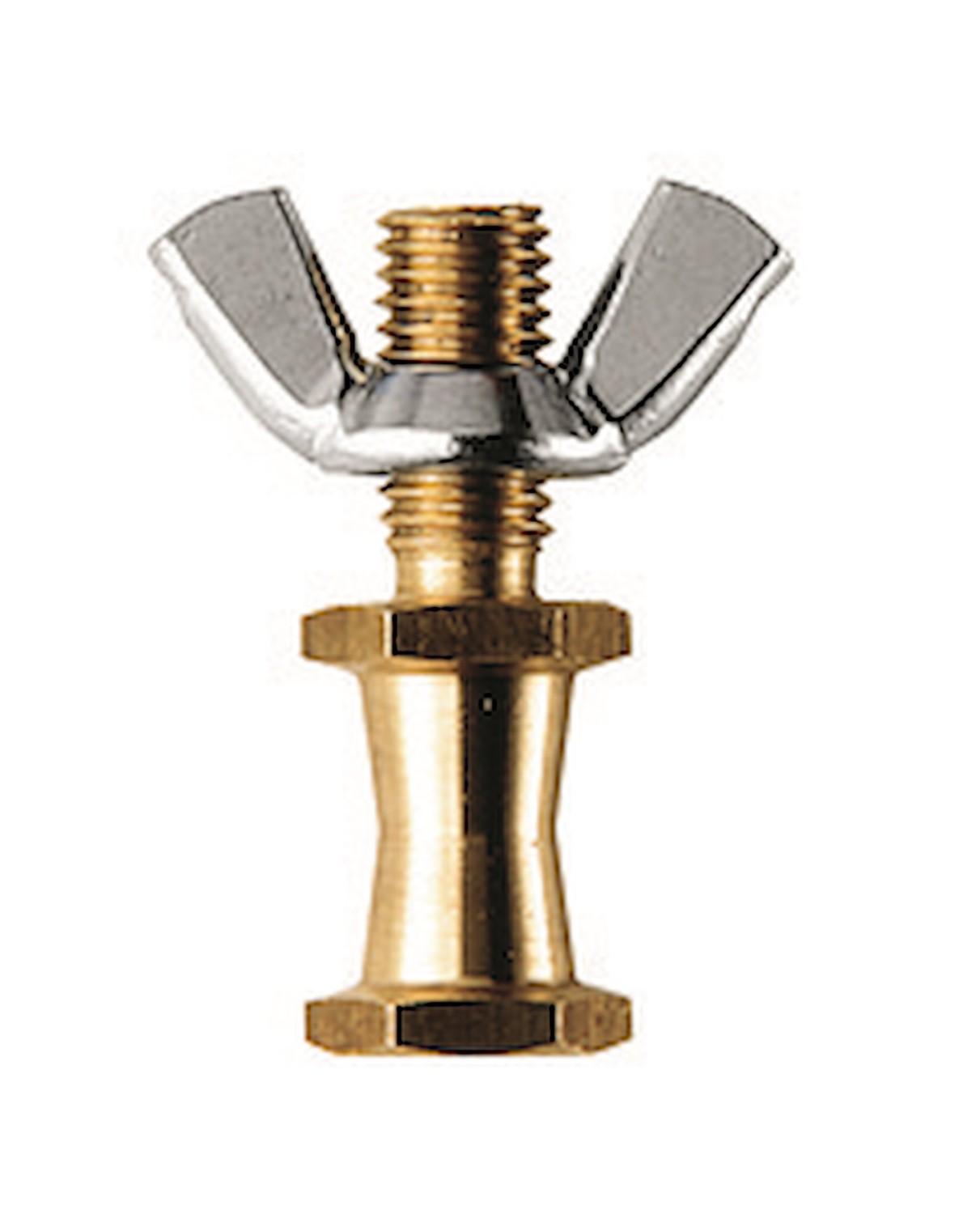

Manfrotto 174 ist ein kompakter Leuchtenzapfen zur Befestigung eines Leuchtenbügels an einer Super Clamp. Der untere 16-mm-Sechskantzapfen passt in die entsprechende Klemmenaufnahme; die obere Schraube mit M10-Außengewinde und die mitgelieferte Flügelmutter dienen zur Bügelbefestigung. Der Adapter aus Messing und Stahl in Messing/Silber wiegt 60 g, ist 50 mm hoch und wird in Italien gefertigt. Er verbindet zwei unterschiedliche Montageanschlüsse; Super Clamp und Leuchte sind nicht enthalten.

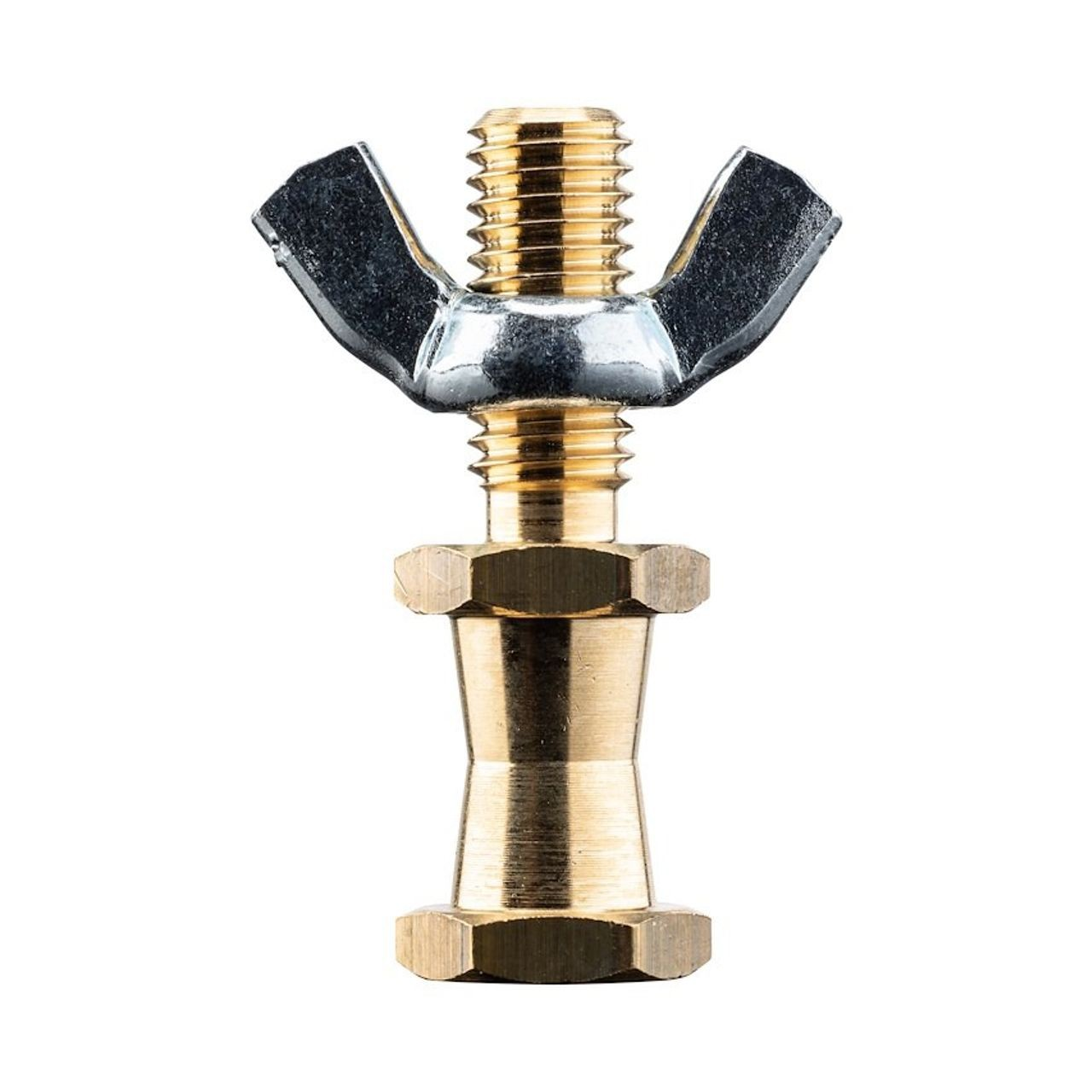

MANFROTTO 174

Leuchtenbügel befestigen

Verbinden Sie einen Leuchtenbügel mit einer Super Clamp: unten ein 16-mm-Sechskantzapfen, oben eine M10-Schraube mit Flügelmutter, vereint in einem kompakten Adapter.

M1016 mm

Zwei Montageanschlüsse

Die obere M10-Schraube und Flügelmutter befestigen den Leuchtenbügel. Der untere Sechskantzapfen passt in die entsprechende Super-Clamp-Aufnahme; er ist keine konische Basis.

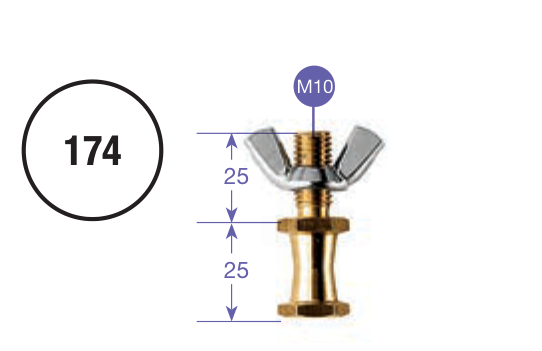

Herstellerzeichnung für Modell 174. M10 bezeichnet die obere Schraube; die beiden Maße von 25 mm beschreiben Ober- und Unterteil, zusammen 50 mm. Die Gewindesteigung ist nicht angegeben.

Passendes Gegenstück wählen

Wählen Sie einen Leuchtenbügel, der sich mit dieser M10-Schraube und Flügelmutter befestigen lässt, sowie eine kompatible Super-Clamp-Aufnahme. Entscheidend ist der tatsächliche Montageanschluss, nicht allein die Marke der Leuchte.

Kompaktes Metallbauteil

Messing und Stahl, 60 g Gewicht und 50 mm Höhe halten die Verbindung im Studio- oder Lichtaufbau kompakt. Die mitgelieferte Flügelmutter gehört zum Adapter; Klemme und Leuchte bleiben separate Komponenten.
