Manfrotto Repro Arm with Double Camera Attachment

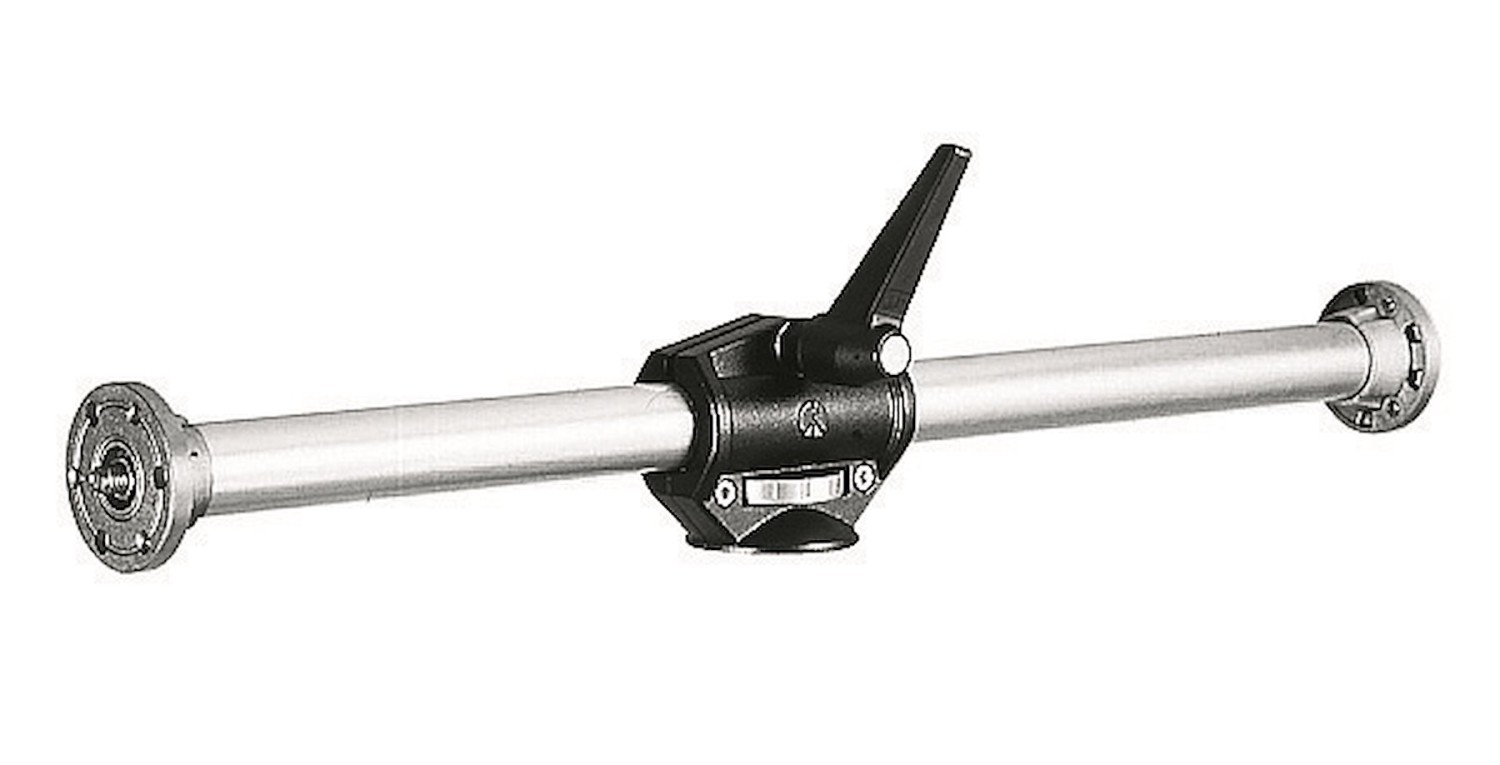

Der Manfrotto 131D ist ein verchromter, 60 cm langer Querarm zur Aufnahme von zwei Stativköpfen an den beiden Enden. Er eignet sich für Reproduktionsfotografie, Makroarbeiten und Aufbauten mit mehreren Blickwinkeln. Die zentrale Halterung besitzt ein 3/8″-Innengewinde für eine passende Stativsäule mit 60-mm-Scheibe. Die Stange lässt sich horizontal verschieben und um ihre eigene Achse drehen, anschließend mit dem zentralen Griff verriegeln. Der Arm wiegt 1,2 kg; Köpfe, Kameras und Tragstativ werden separat gewählt.

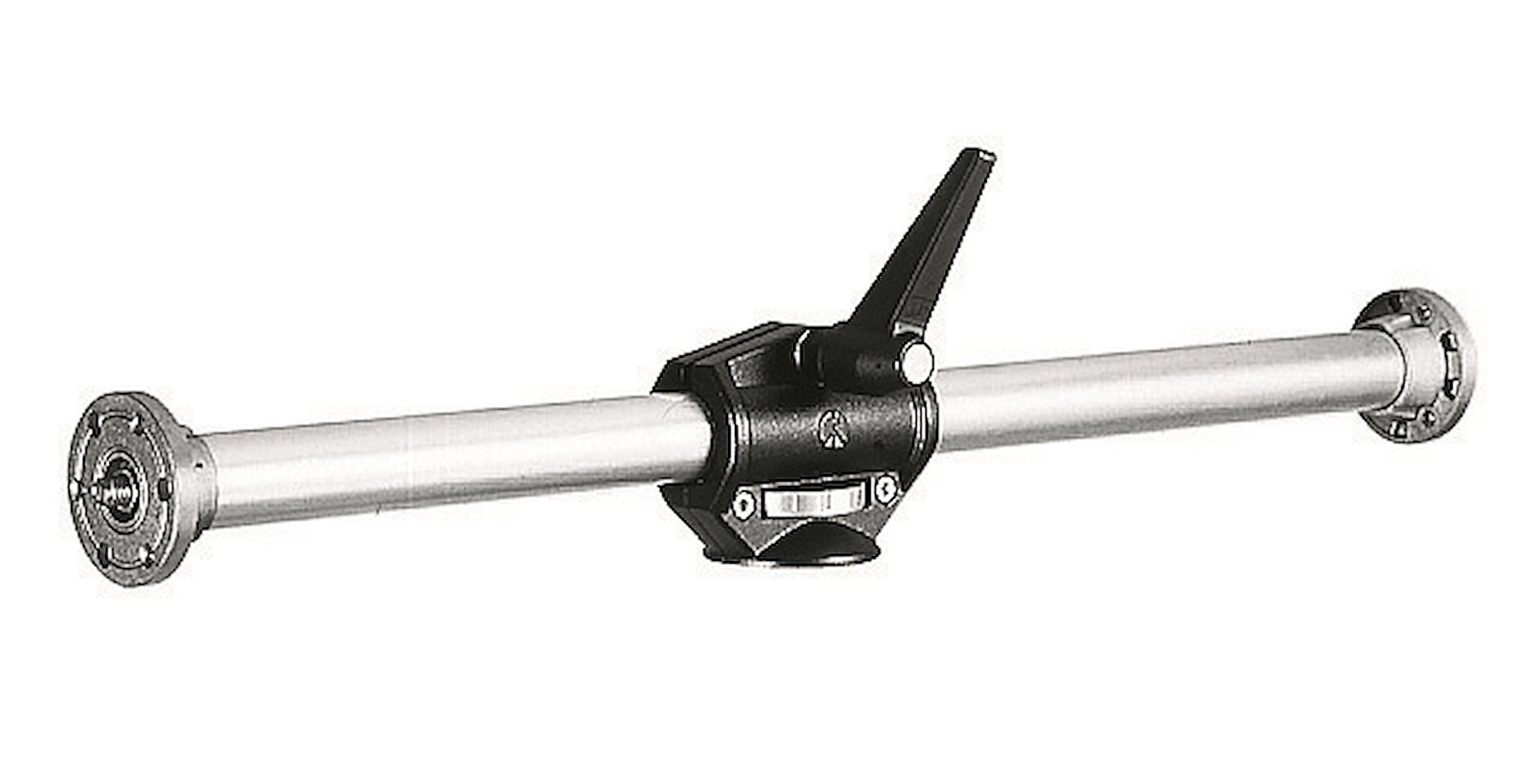

MANFROTTO 131D

Zwei Köpfe an einem Arm

Platzieren Sie zwei Stativköpfe an den Enden des 60 cm langen Querarms. Verschieben und drehen Sie die Stange für Repro- oder Makroaufbauten.

60 cm1,2 kg3/8″

Über dem Motiv arbeiten

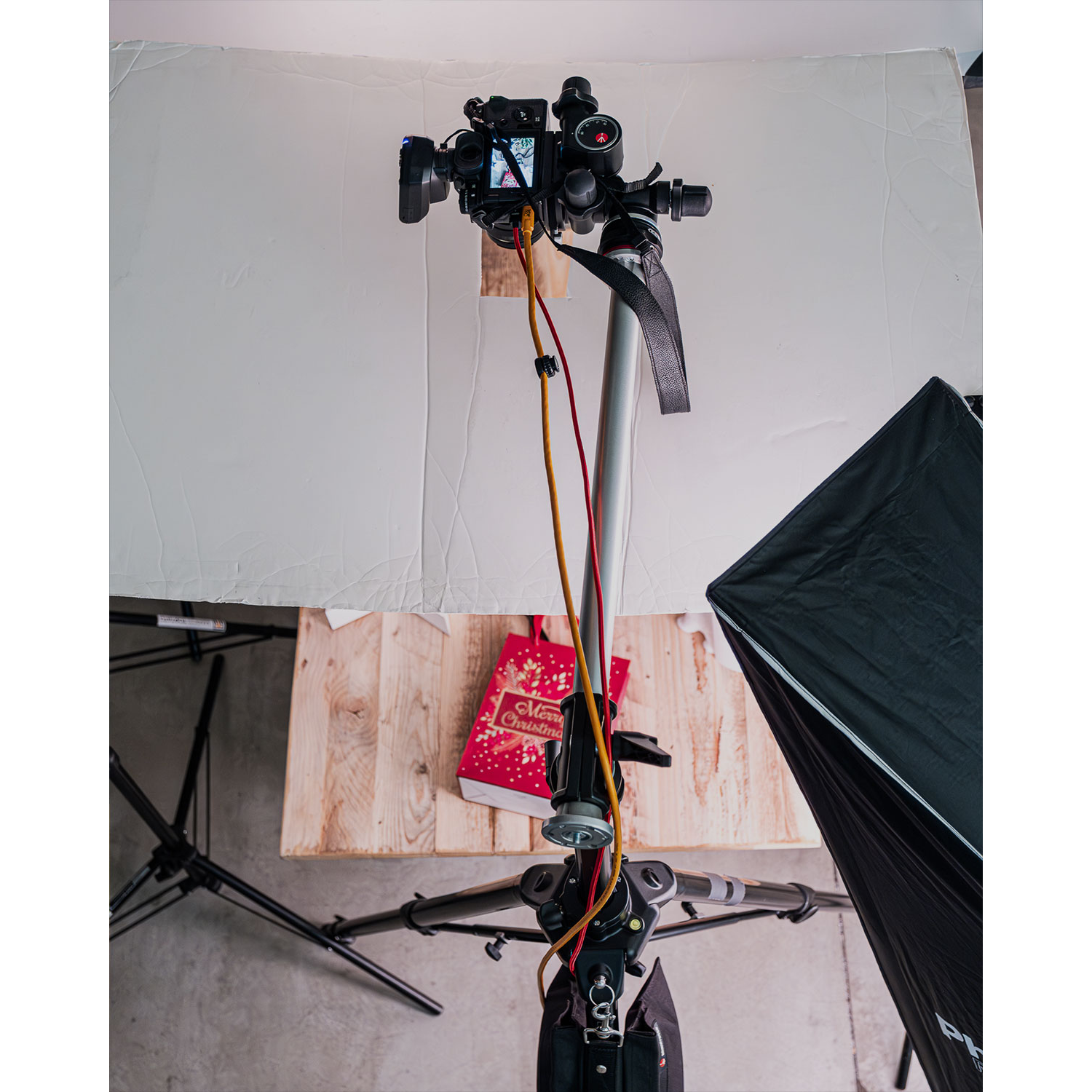

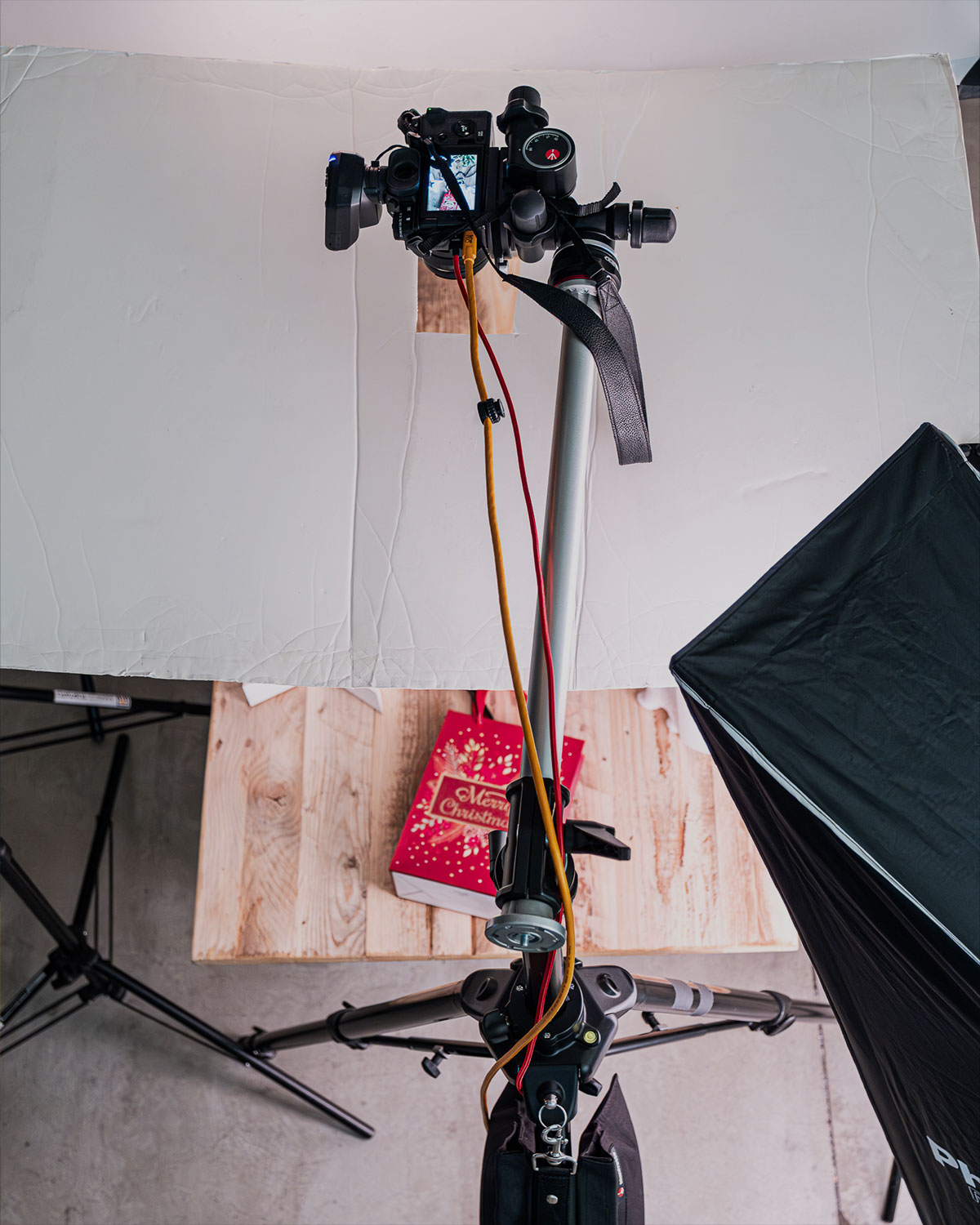

Der Hersteller zeigt den verchromten 131D mit einer Kamera über dem Motiv für eine Flatlay-Aufnahme. Der Arm kann die Kamera abseits der Stativsäule positionieren. Abgebildete Kamera, Kopf, MOVE-System, Beleuchtung und Stativ gehören nicht zum Lieferumfang.

Den Klemmgriff montieren

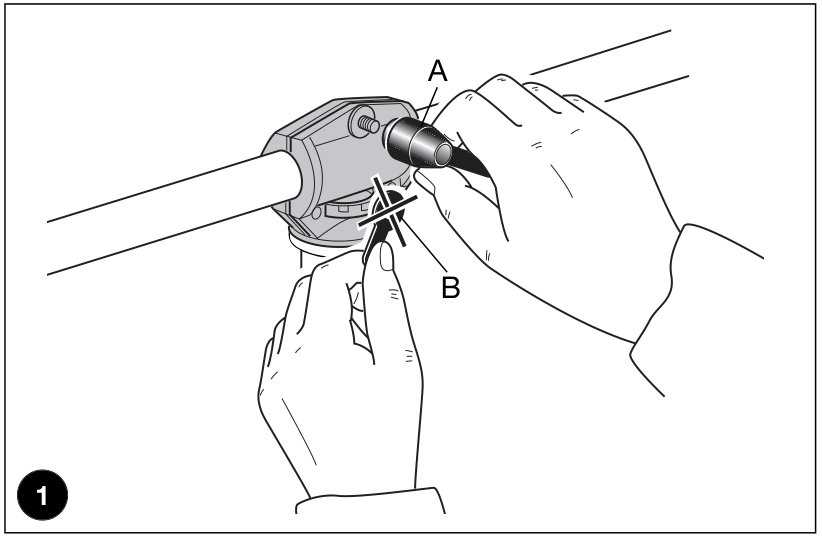

Der Arm wird mit abgenommenem Griff A geliefert. Entfernen Sie die Transportlasche B und montieren Sie den Griff gemäß Abbildung 1. Der Ratschengriff lässt sich später herausziehen und neu positionieren, ohne die Verriegelung zu lösen.

Die Stange schieben und drehen

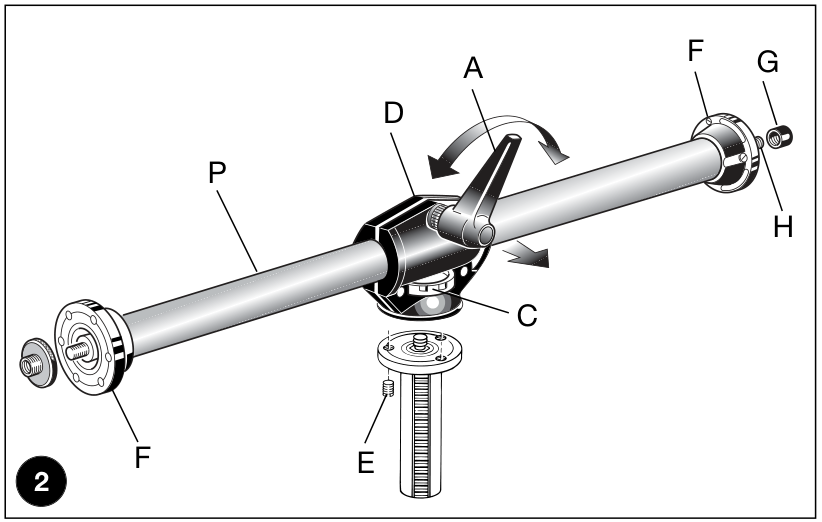

Setzen Sie die zentrale Halterung D auf die Befestigungsschraube des passenden Stativs und ziehen Sie Rad C fest. Lösen Sie Griff A, um Stange P horizontal zu verschieben oder um ihre Achse zu drehen; danach A wieder festziehen.

Jeden Stativkopf sichern

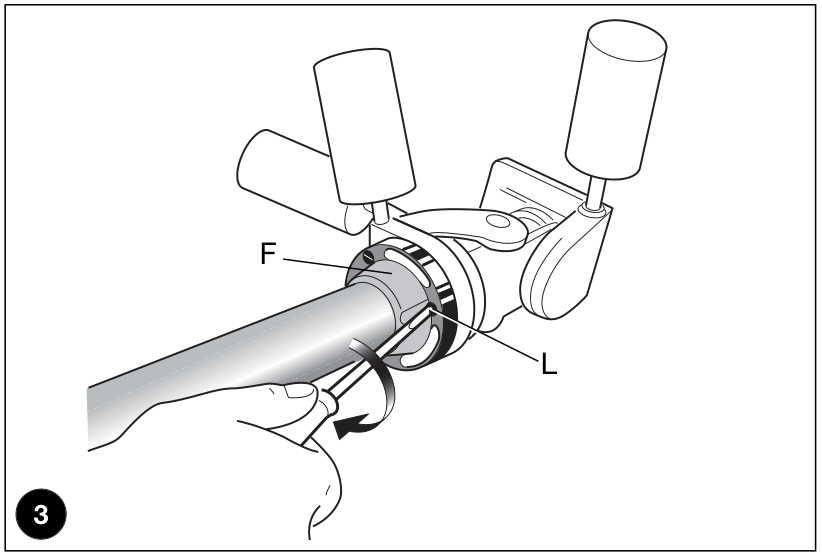

Nehmen Sie Kappe G von jeder Endplatte F ab und schrauben Sie den passenden Kopf auf die 3/8″-Gewindeschraube H. Ziehen Sie die drei Sicherungs-Madenschrauben L mit einem kleinen Schraubendreher fest, ohne sie zu überdrehen.

Den Anschluss anpassen

An einer Endplatte sitzt ein abnehmbarer Manfrotto 088LBP Adapter. Nach dem Abschrauben steht ein 1/4″-Außengewinde für Geräte mit passendem Innengewinde zur Verfügung. Lösen Sie vor dem Abnehmen eines montierten Kopfs zuerst alle drei Sicherungsschrauben und schrauben Sie erst dann den Kopf ab.

Das passende Tragstativ wählen

Verwenden Sie ein passendes Stativ mit einer maximalen Traglast von mehr als 6 kg und einer 60-mm-Scheibe. Diese Anforderung betrifft das Tragstativ, nicht die Nenntraglast des Arms. Prüfen Sie Gewicht, Balance und Grenzen aller Komponenten des gesamten Aufbaus. Köpfe, Kameras und Stativ sind nicht enthalten.
