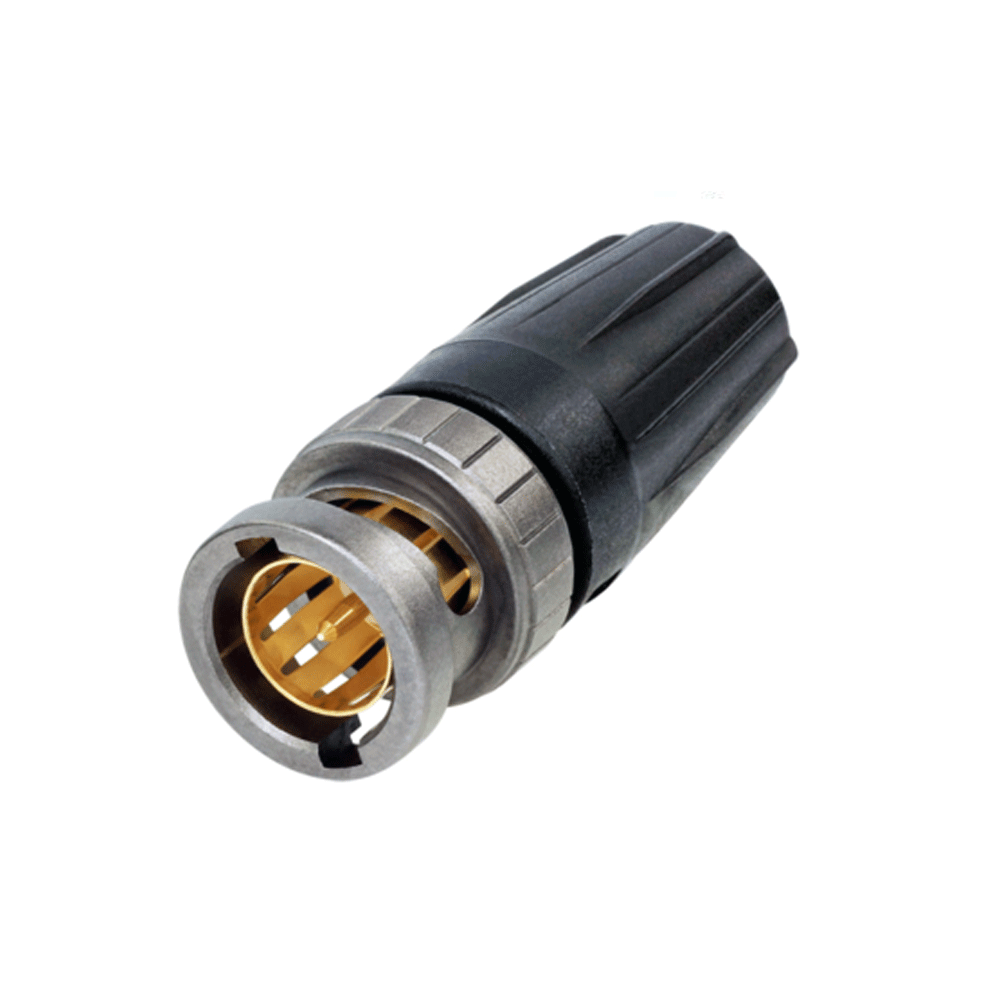

Neutrik NBNC75BFG7X rearTWIST UHD 12G-SDI BNC connector

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI 4K 8K BNC 75Ω Stecker

Weitere Informationen

4.94 € 4.83 € inkl. MwSt. 4.06 € ohne MwSt.
-+
Verfügbarkeit
Wir versenden: 01. 04.
Zu versenden > 5 Stück
Praha 2 Stück, Bratislava > 5 Stück

Alles Zubehör anzeigen

Produktbeschreibung

Produktbeschreibung

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI 4K 8K BNC 75Ω Stecker

Geeignet für Canare-Kabel: L-2.5CHWS

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI BNC 75Ω Stecker ist die perfekte Wahl für 4K und 8K Anwendungen
Die patentierte "rearTWIST"-Kappe ist in verschiedenen Farben erhältlich und gewährleistet einen einfachen Zugang selbst bei Anwendungen mit hoher Verkabelungsdichte.

Geeignet für Canare-Kabel: L-2.5CHWS

Geeignet für Kabel von anderen Herstellern:

Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0.6/2.8 AF- FRNC, Kabeltronik MVP 5x 0.6/2.8 AF-FRNC, Nexans HF 75 0.6/2.9 02YS(ST)CH, Percon VK5, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra

Geeignet für UHD-Kabel anderer Hersteller
Argosy Image 360, Belden 1855ENH, Belden 1855ECH, Belden 1855EFN, Belden 1855DNH, Belden 70080, Belden 70080NH, Belden 70080CH, Canford SDV-X-LFH, DirectCable 301-351 Evolution XPC, DirectCable 360-031 Evolution XPC, DirectCable 360-036 Evolution XPC, Draka HD Pro 0.6/2.8 AF, Draka Ultra HD PRO 50 UHD, Draka Ultra HD PRO 50 UHD, Klotz V062SH

Merkmale und Vorteile:

  • "rearTWIST"-Steckverbinder Ver-/Entriegelungsprinzip mit leicht zugänglicher Kabelkappe (Patent DE 100 48507)
  • Ideal für versenkte Schottwände, wo der Zugang zum Metallkopf des Steckverbinders schwierig ist. Diese Verbinder drehen sich auf der Rückseite.
  • Das echte 75-Ohm-Design erfüllt die strengen Anforderungen von HDTV.
  • Die Stirnfläche verhindert ein seitliches Kippen des Steckers und schützt so den Kontakt vor Verformung. Garantierte Lebensdauer von mindestens 1000 Verbindungszyklen!
  • Ausgezeichneter Kabelschutz
  • In der Schweiz präzisionsgefertigte Messingteile für überragende Haltbarkeit.
  • Farbige Kappen, die in zehn Standardfarben hergestellt werden, Crimpzangen und Backen können bestellt werden.

Technische Informationen:

Produkt
  • Titel:NBNC75BFG7X
  • Anschlussart:BNC 75 Ω
  • Geschlecht:männlich
Elektrisch
  • Durchgangswiderstand: ≤ 3 mΩ
  • Durchgangswiderstand: ≤ 2 mΩ
  • Durchschlagfestigkeit: 1,5 kVdc
  • Impedanz: 75 Ω
  • Isolationswiderstand: > 5 GΩ
  • Nennspannung: <50 V
  • VSWR:

≤1,06 / >30 dB bis zu 6 GHz
≤1,13 / >24 dB bis zu 12 GHz
≤1,22 / >20 dB bis zu 18 GHz

Mechanisch
  • Kabel-Außendurchmesser: 4,7 mm
  • Kabelhalterung:> 30 N (Mitte)
  • Crimpgröße: 5.00 Hex-Crimp (Abschirmung)
  • Crimpmaß (Stift):1,07 crimp
  • Einführungskraft: < 25 N
  • Lebensdauer:> 1000 Steckzyklen
  • Verriegelung:Bayonett
  • Kabelverankerung:Mantelverpressung
Material
  • Kontakte:Messing:(CuZn35Pb2), 0,2 µm AuCo (Mittelkontakt)
  • Einsatz:PP
  • Gehäuse:Messing (CuZn39Pb3)
  • Schalenbeschichtung: Antraloy
Umwelt
  • Temperaturbereich:-30 °C bis +85 °C
  • Kontakt-Crimpbarkeit:Entspricht IEC 60803 und IEC 60352-2
Parameter

Parameter

Hersteller: Neutrik
Kategorie: Konfigurator - Anschlüsse

Wichtigste Parameter

TypBNC
Geeignetes KabelL-2.5CHWS
Geeignetes KabelBelden 1855ENH
Geeignetes KabelBelden 1855EFN
Geeignetes KabelArgosy Image 360
Geeignetes KabelCanford SDV, SDV-X, SDM
