RGBlink IC2

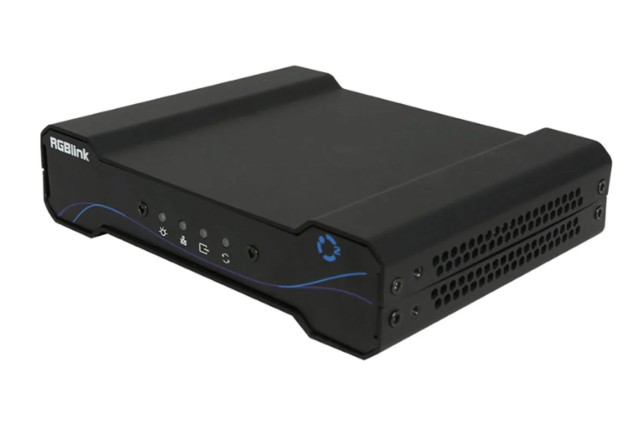

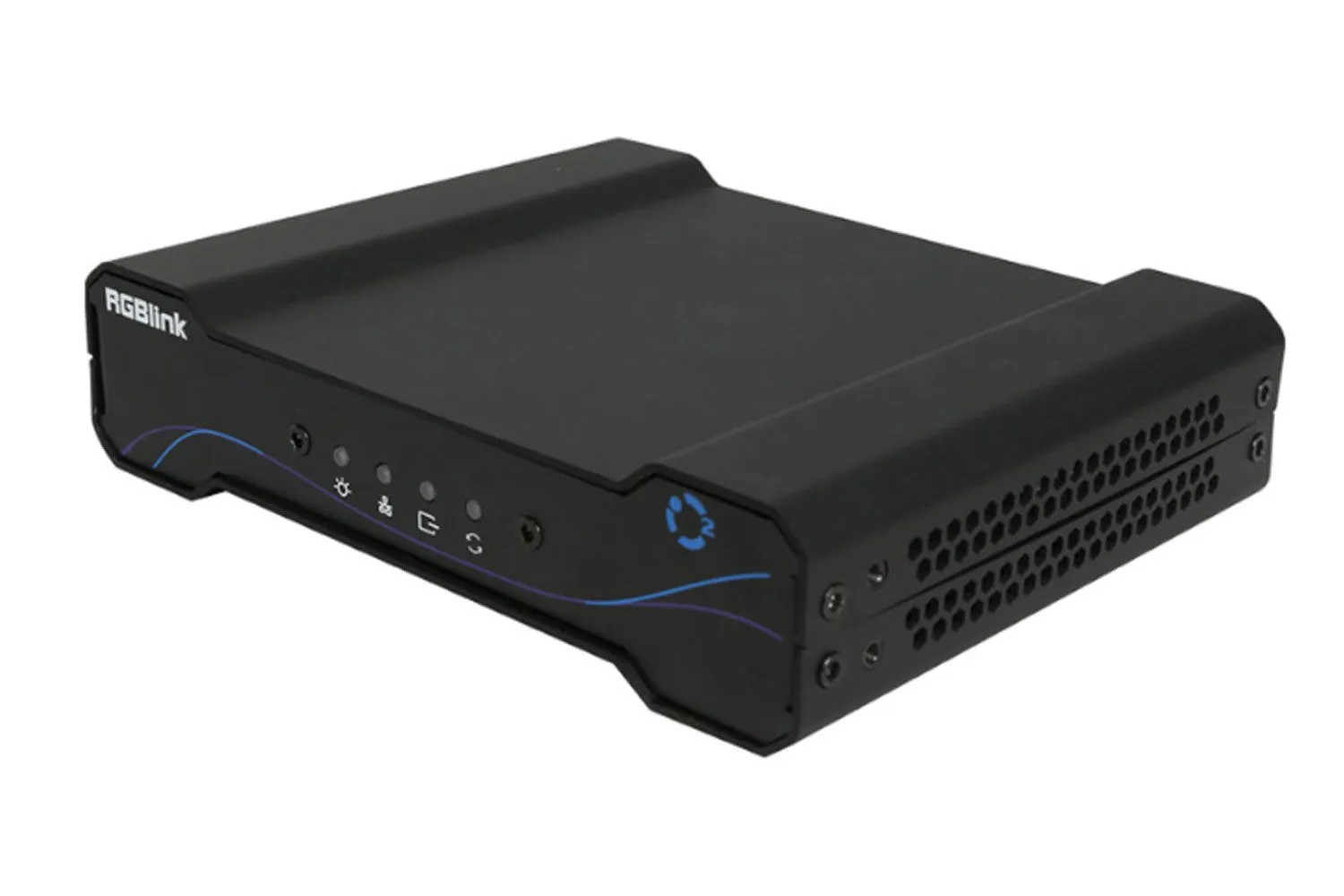

Der RGBlink IC2 ist eine vielseitige mehrschichtige HDMI-TX/RX-Einheit, die Auflösungen von bis zu 1920×1080@60Hz mit eingebettetem Audio unterstützt. Mit USB-Tastatur-/Mausunterstützung (KVM), mehrschichtiger Spleißung, Skalierung, Überlagerung und Roaming eignet er sich ideal für interaktive Displays, Präsentationen und professionelle AV-Installationen. Das Gerät kann mit einfachen DIP-Schaltern als Sender oder Empfänger fungieren.

Der IC2 ist dasselbe Gerät für beide Enden der Übertragung: an der Quelle arbeitet er als Sender, am Bildschirm als Empfänger. HDMI-Bild, Ton und Tastatur-Maus-Steuerung (KVM) laufen über ein normales Netzwerk, sodass einige Geräte und ein Netzwerk-Switch ein Mehrpunktsystem für Leitwarte, Unterricht oder Konferenz bilden.

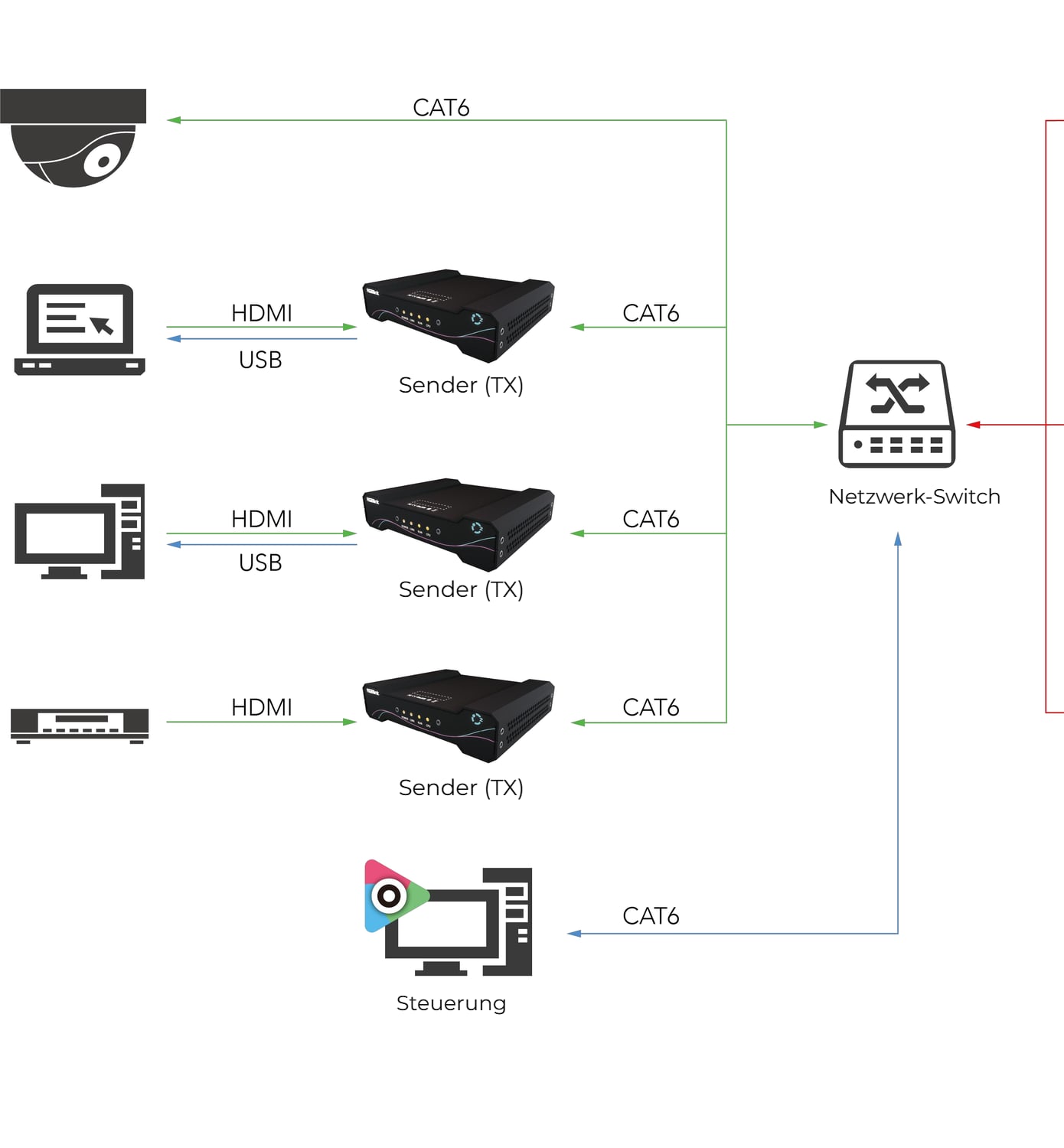

Sender an den Quellen

Zu jeder Quelle – Computer, Laptop, Player oder Kamera – gehört ein IC2 als Sender (TX). Er nimmt HDMI bis 1920 × 1080 bei 60 Hz an, bei Computern zusätzlich USB für die Fernsteuerung, und schickt das Bild per CAT6 an einen Netzwerk-Switch. Eingerichtet wird das gesamte System von einem Steuerrechner im selben Netzwerk.

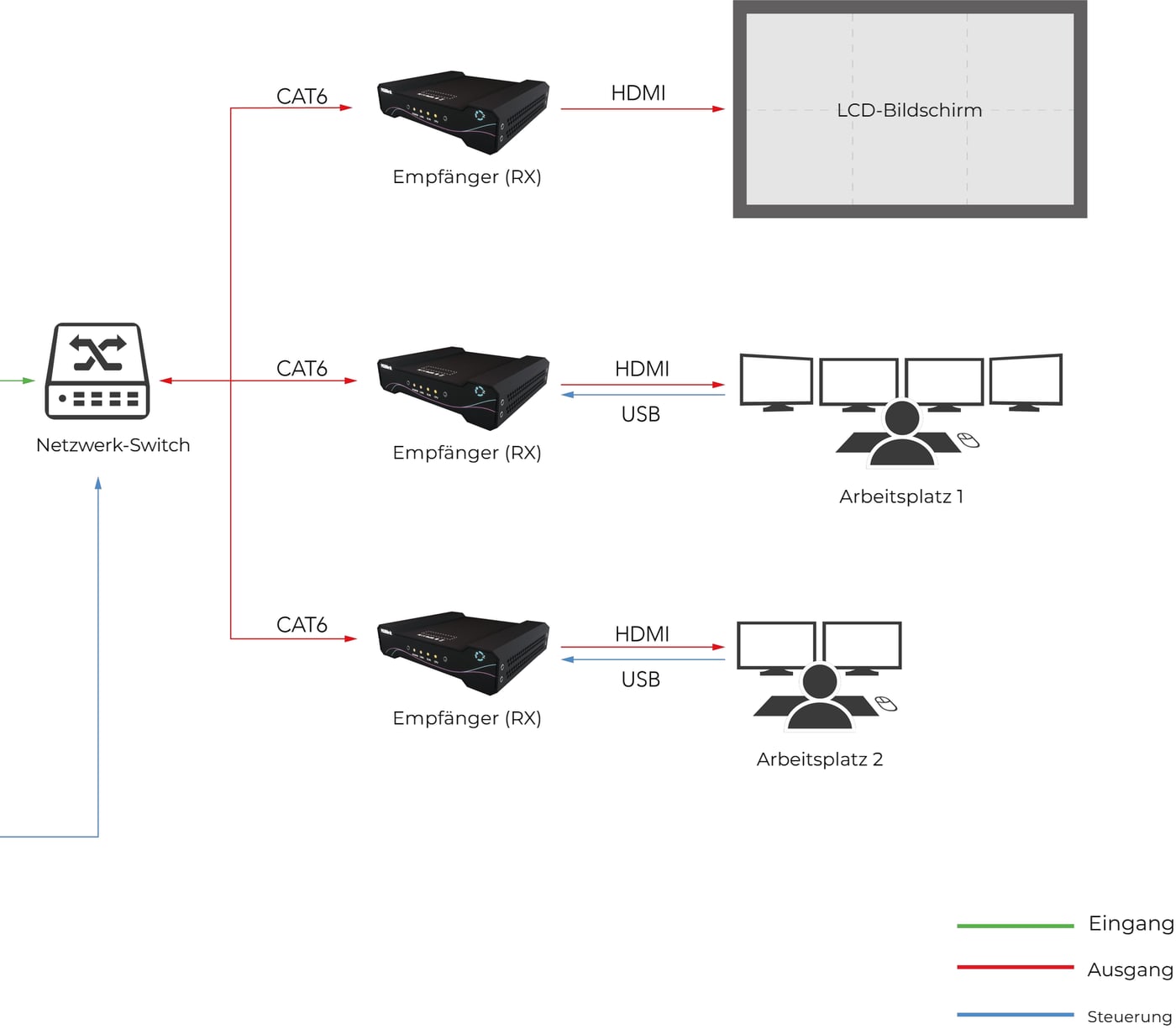

Empfänger an Bildschirmen und Arbeitsplätzen

Auf der anderen Seite des Switches arbeitet der IC2 als Empfänger (RX). Auf einem LCD-Bildschirm oder einem Arbeitsplatz mit mehreren Monitoren zeigt er eine Quelle oder bis zu vier gleichzeitig in frei wählbarem Layout, mit Zoom, Overlays und OSD-Text. Tastatur und Maus am Empfänger steuern den entfernten Computer (KVM).

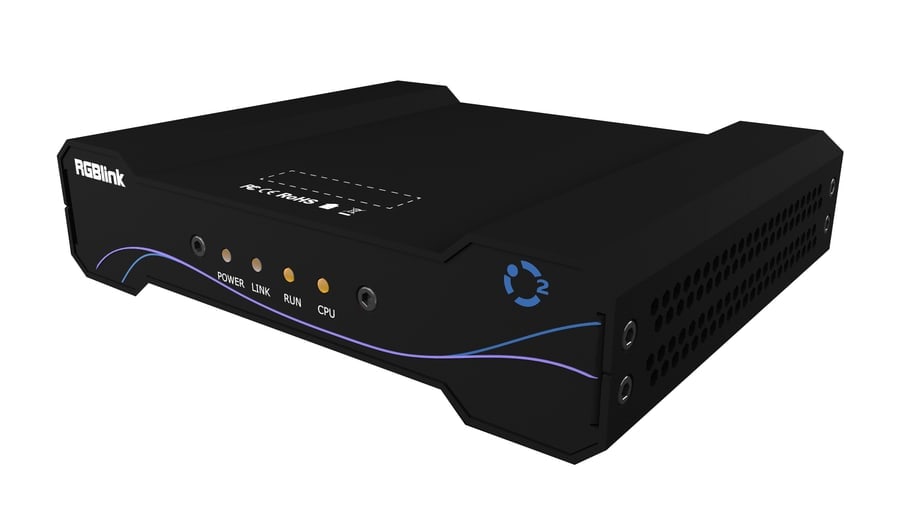

Sender oder Empfänger nach Bedarf

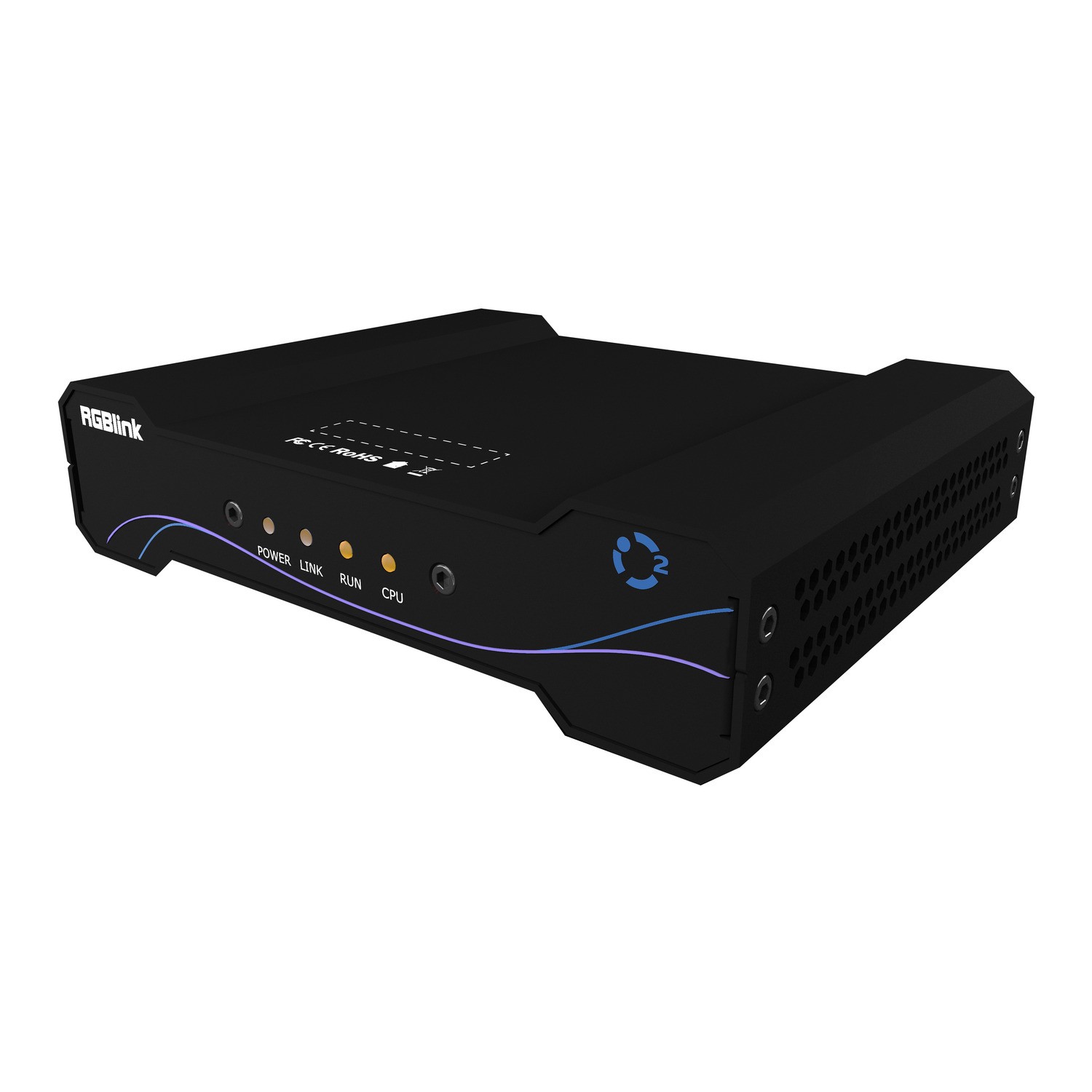

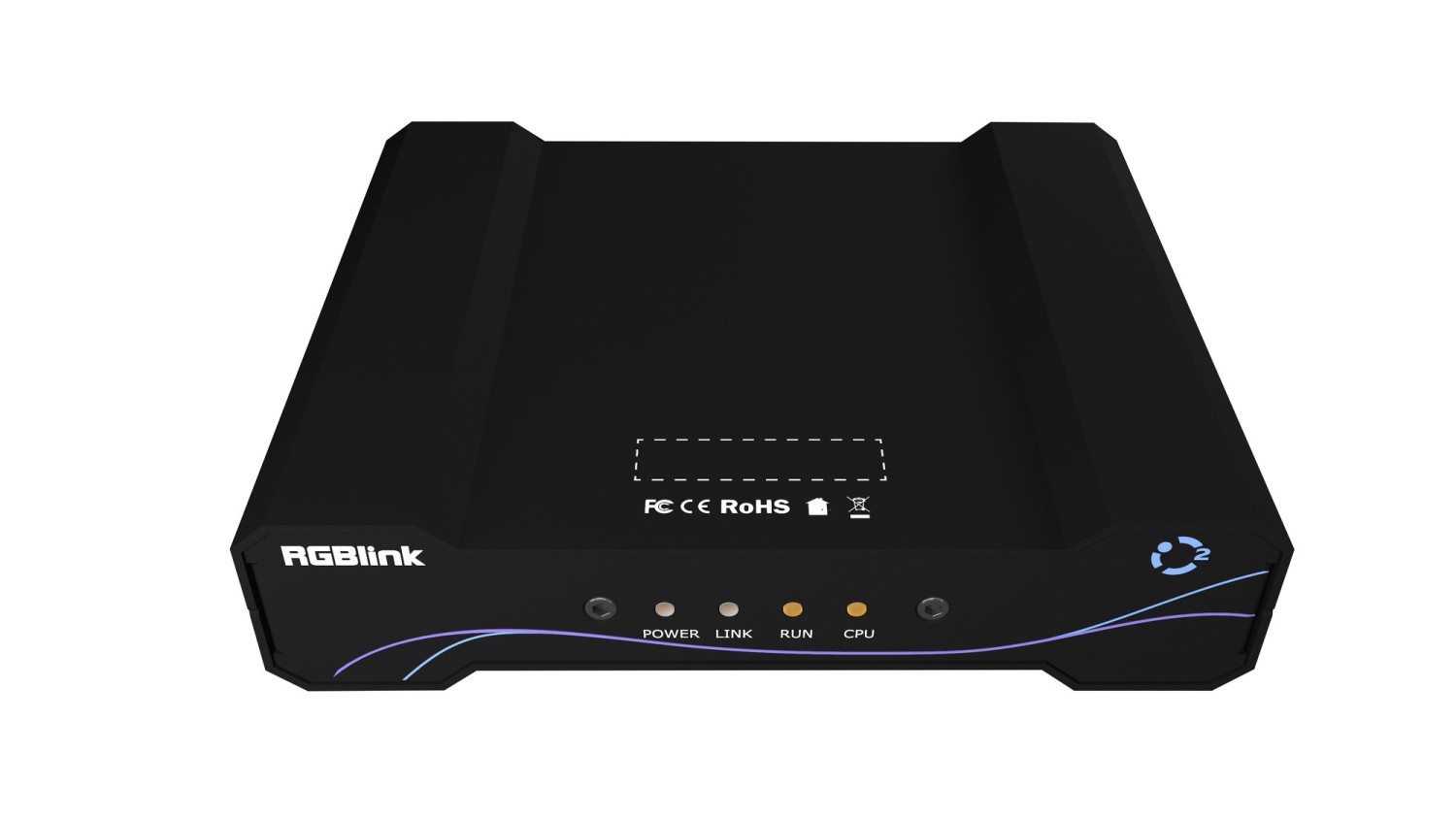

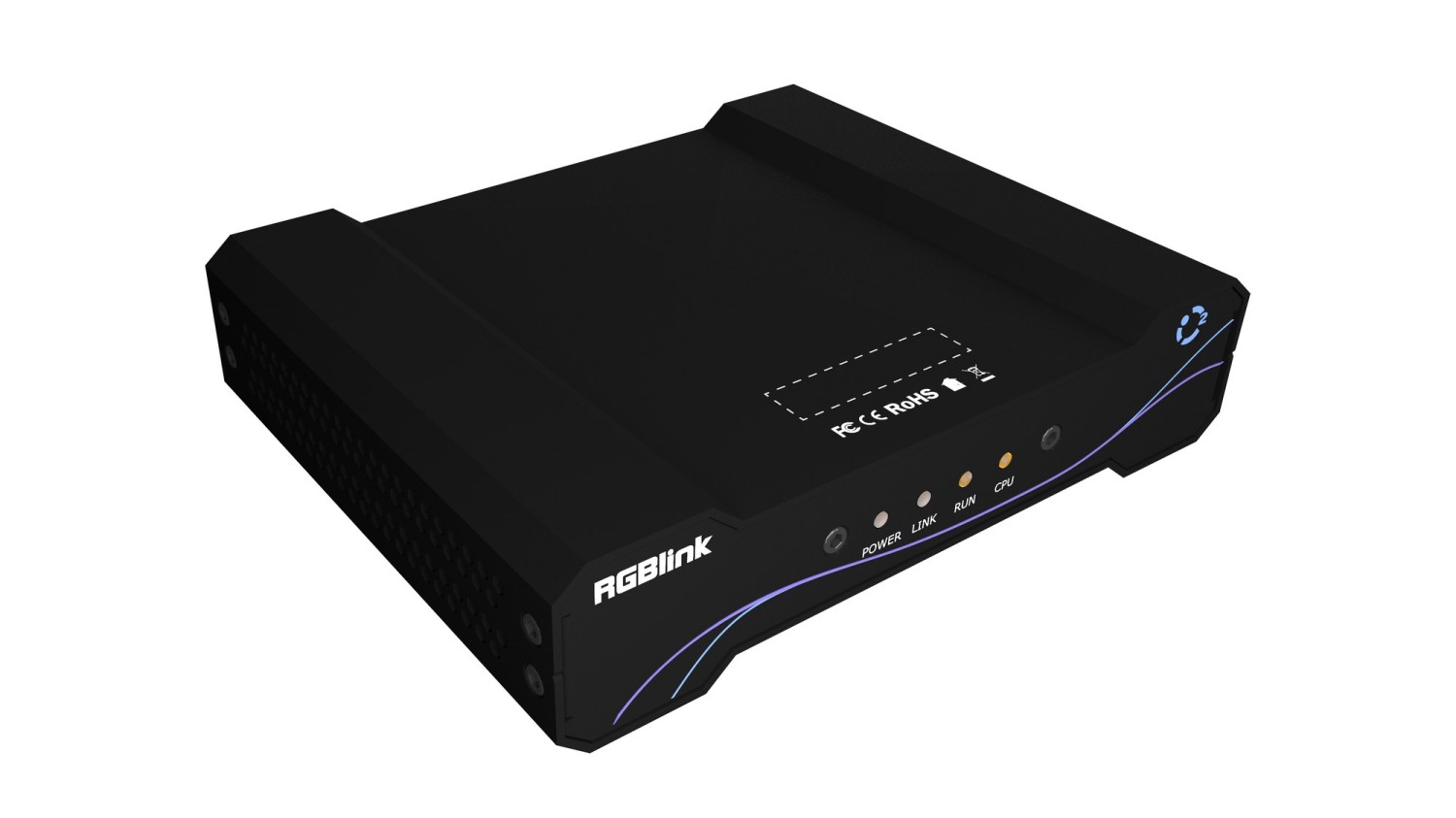

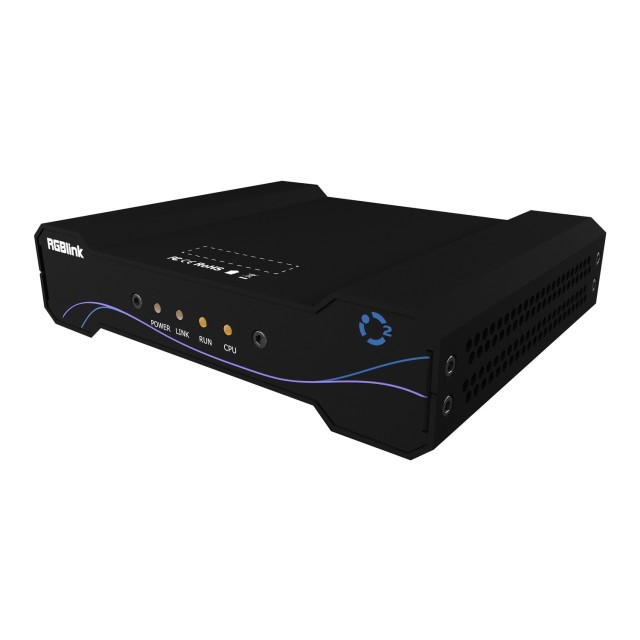

Die Rolle des Geräts wird mit dem TX/RX-Schalter auf der Rückseite festgelegt, ein Gerätetyp genügt also für das ganze System. Anzeigen auf der Vorderseite zeigen Stromversorgung und Betriebszustand. Das Metallgehäuse misst 160 × 128 × 37,1 mm, wiegt 0,4 kg und nimmt höchstens 20 W auf.

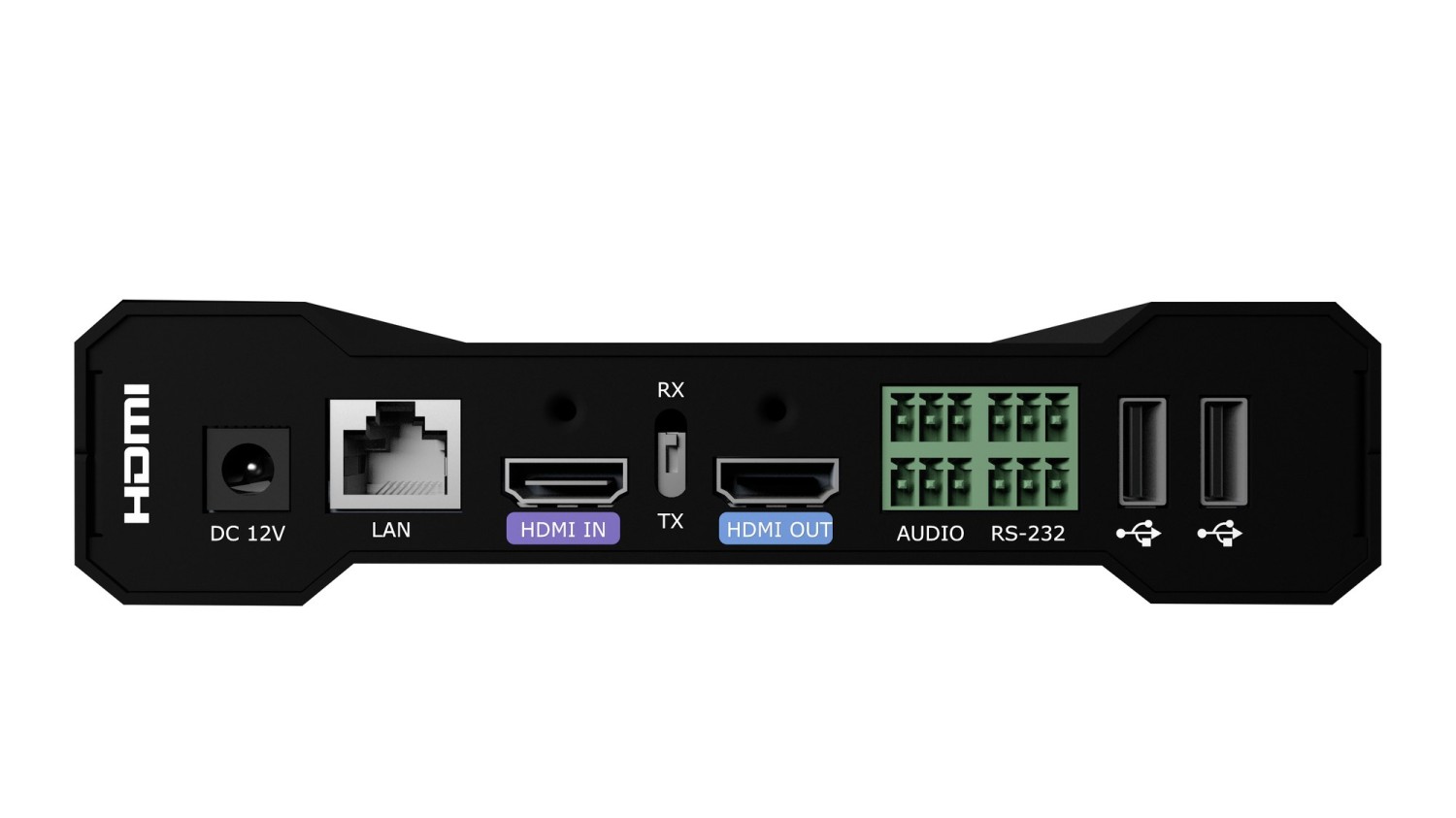

Anschlüsse auf der Rückseite

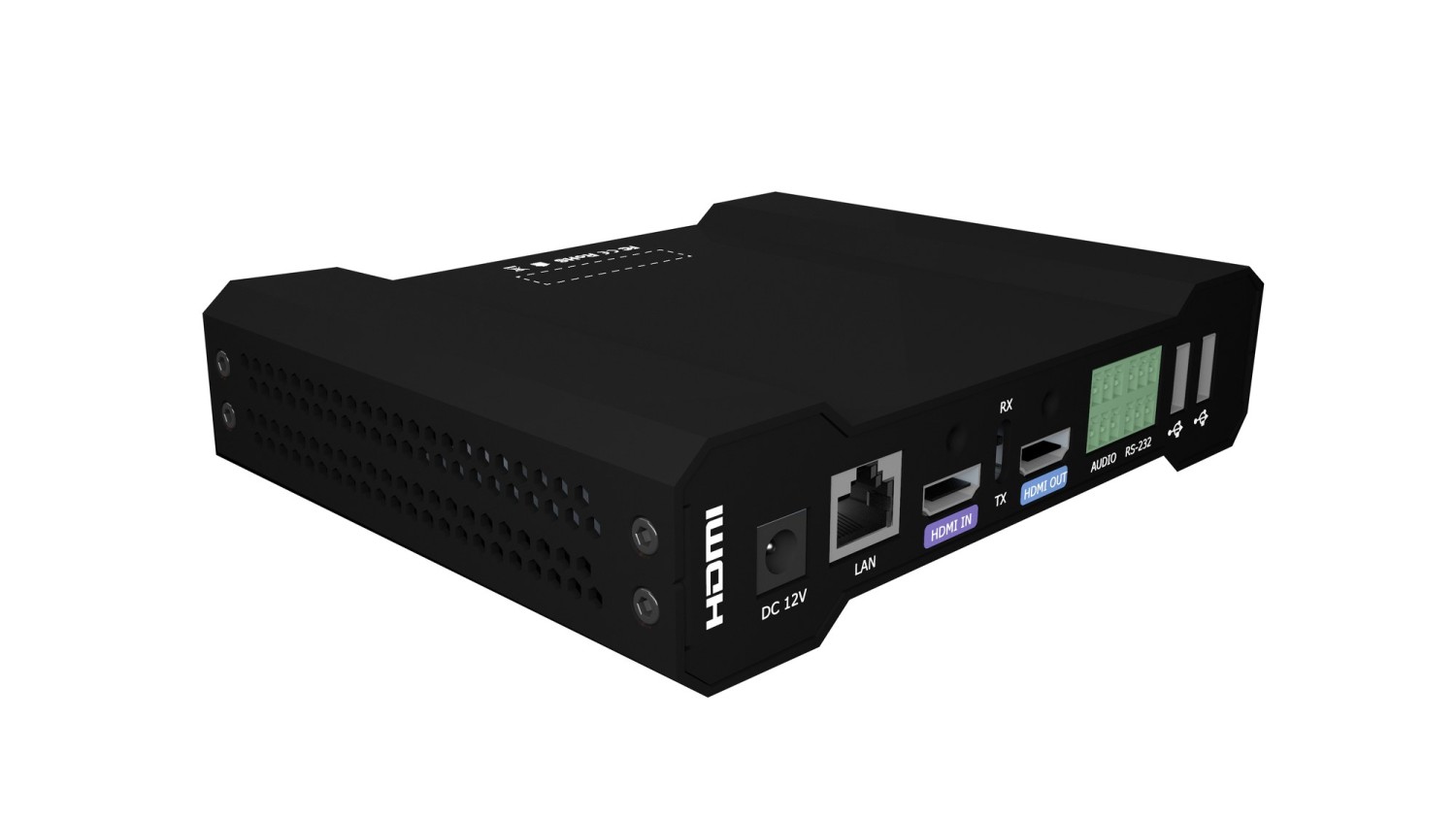

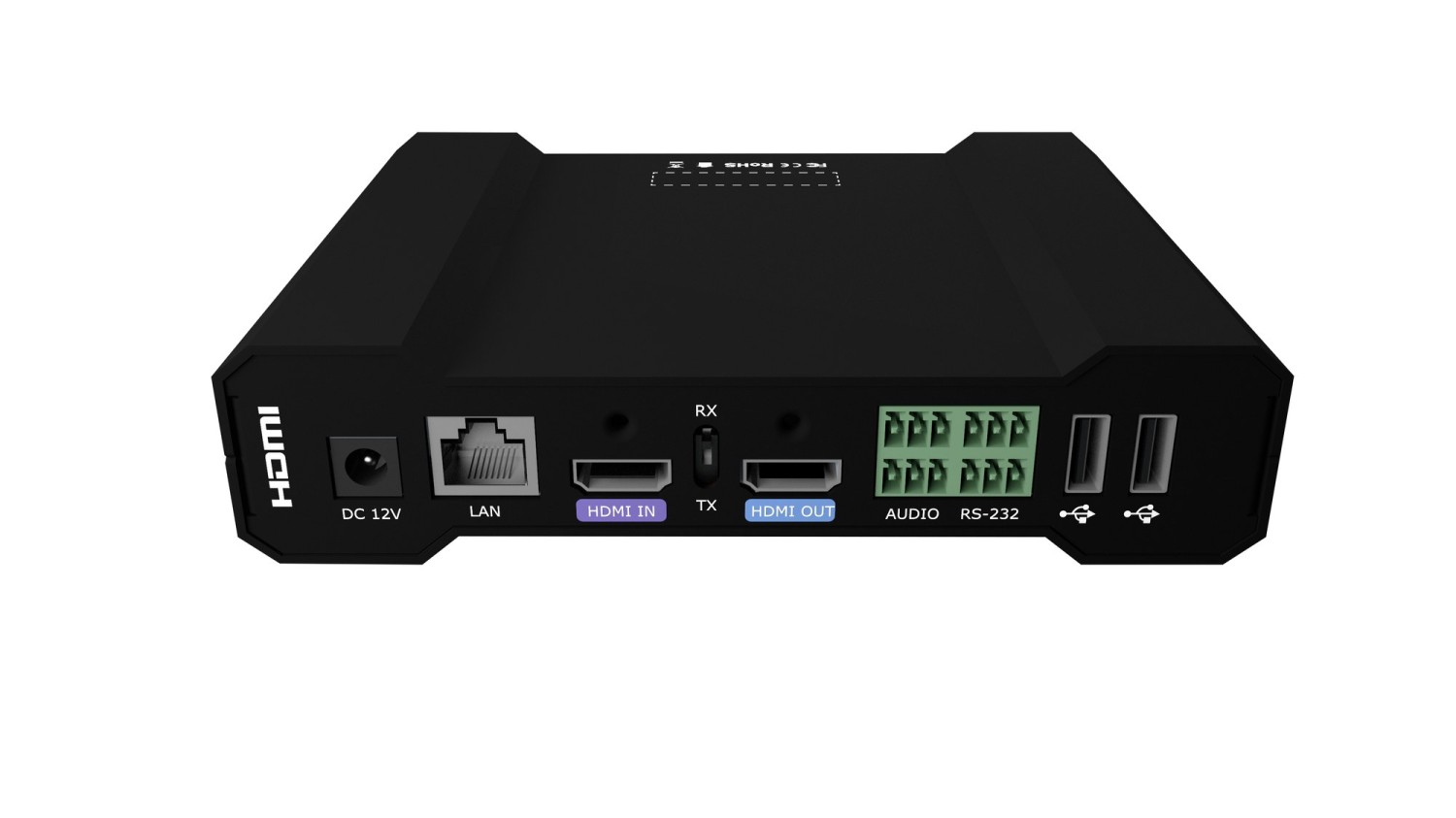

Hinten liegen die DC-12-V-Versorgung, ein LAN-Anschluss, HDMI-Ein- und -Ausgang, der TX/RX-Schalter, Audio-Ein- und -Ausgang auf Phoenix-Klemmen, ein serieller RS-232-Anschluss zur Steuerung weiterer Geräte und zwei USB-A-Anschlüsse für Tastatur und Maus. Ton wird als AAC oder G711A übertragen – eingebettet im HDMI oder extern.

Weitere Informationen

Der RGBlink IC2 ist ein kompaktes und flexibles HDMI-Sender-/Empfängersystem, das für Mehrpunkt-AV-Setups und interaktive Anwendungen entwickelt wurde. Der IC2 unterstützt Full-HD-Auflösung (1920 × 1080 bei 60 Hz) und ermöglicht die Verarbeitung von eingebettetem Audio, die Steuerung über USB-Tastatur und -Maus (KVM) sowie dynamische/statische Bildschirmanzeigen. Über seine einzige Schnittstelle können bis zu vier Ebenen gleichzeitig angezeigt werden, wobei er für eine verbesserte Inhaltsverwaltung über erweiterte Funktionen wie Mehrschicht-Spleißen, Skalierung, Überlagerung und Roaming verfügt.

Benutzer können mit dem DIP-Schalter einfach zwischen TX- und RX-Modus umschalten. Status-Anzeigeleuchten vereinfachen die Betriebsüberwachung, während robuste Anschlussmöglichkeiten wie HDMI-Ein-/Ausgang, LAN, RS232 und Audio-Schnittstellen zur Verfügung stehen. Der IC2 wurde für professionelle Umgebungen entwickelt und ist zuverlässig, energieeffizient und kompakt, wodurch er sich ideal für Installationen in Unternehmen, Bildungseinrichtungen oder Rundfunkstudios eignet.

Wichtigste Merkmale:

• Unterstützt Auflösungen bis zu 1920×1080@60Hz (Full HD)
• Verarbeitet eingebettetes Audio (AAC/G711A)
• Eine einzige Schnittstelle unterstützt bis zu 4 Ebenen
• Mehrschichtiges Spleißen, Skalieren, Überlagern und Roaming
• TX/RX-Modus über DIP-Schalter wählbar
• Unterstützung für USB-Tastatur/Maus (KVM)
• Statisches und dynamisches OSD-Overlay
• Anzeigeleuchten für einfache Überwachung
• Kompaktes und leichtes Design
