RGBlink mini-mx SDI

Der RGBlink mini-mx SDI ist ein kompakter, professioneller 10-Kanal-Videoswitcher für Live-Streaming, Rundfunk und Eventproduktion. Mit vier HDMI-2.0- und vier 3G-SDI-Eingängen, NDI|HX2, USB-C UVC, integrierter PTZ-Steuerung, Chroma Key, dynamischen Overlays sowie gleichzeitigem Streaming und Aufnahme bietet er leistungsstarke Produktionsfunktionen in einem tragbaren Format.

Der mini-mx SDI ist ein Regiepult für eine einzige Tasche – für Studios, Konferenzen, Vorträge und Sportübertragungen. Ein Panel vereint einen Switcher mit zehn Eingängen, einen Achtkanal-Audiomix, PTZ-Kamerasteuerung, Aufnahme und Stream, sodass eine einzige Person die ganze Sendung fahren kann.

Zehn Anschlüsse, acht Audiokanäle

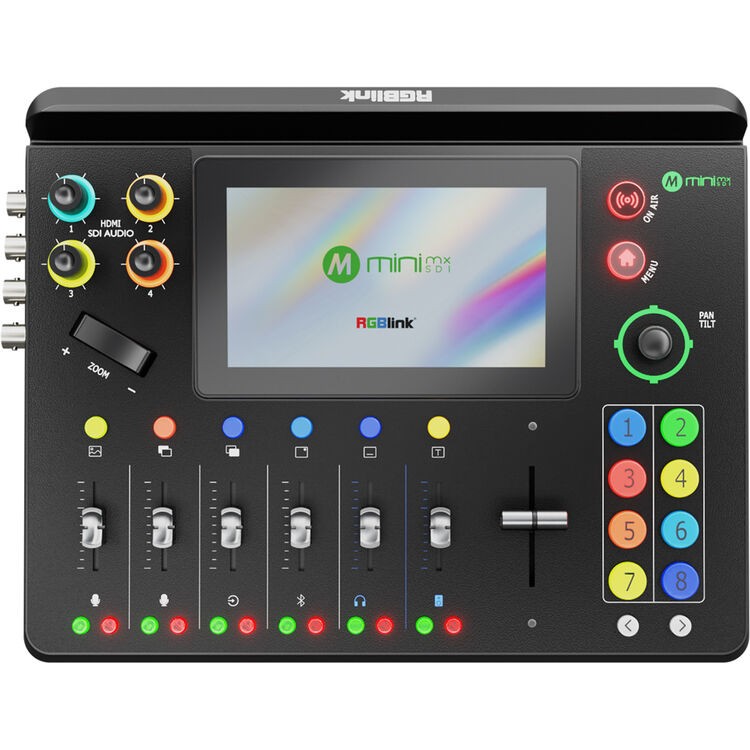

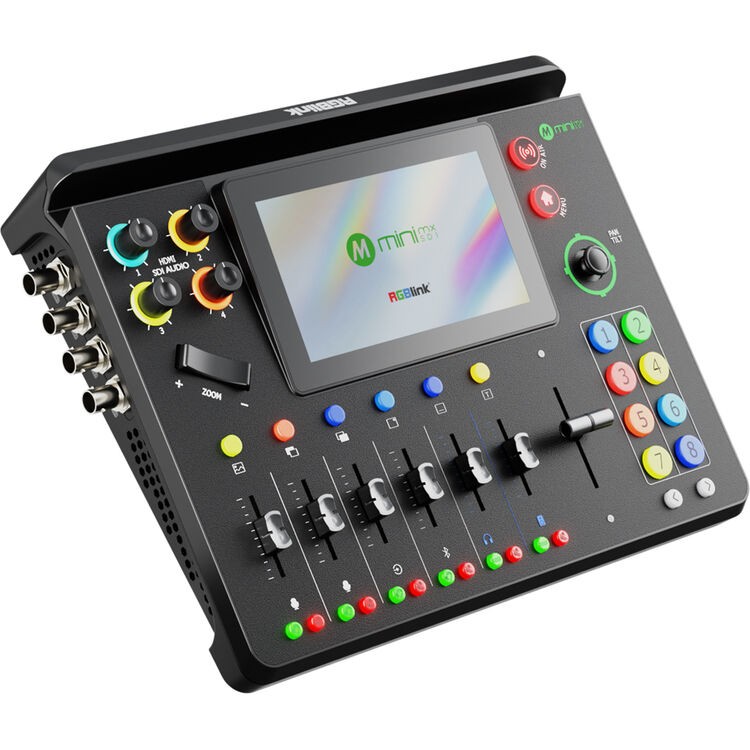

Der mini-mx SDI nimmt vier HDMI-2.0-Quellen bis 4K60, vier 3G-SDI-Kameras, eine USB-Kamera (UVC) und bidirektionales NDI | HX2 auf, aus denen Sie sechs Eingangskanäle bilden. 5,5″-Touchscreen, sechs Fader, T-Bar und Joystick sitzen auf einem Panel von 291 × 223 × 71 mm; die Versorgung erfolgt über USB-C PD (12 V / 3,3 A, max. 40 W).

HDMI und 3G-SDI für Profikameras

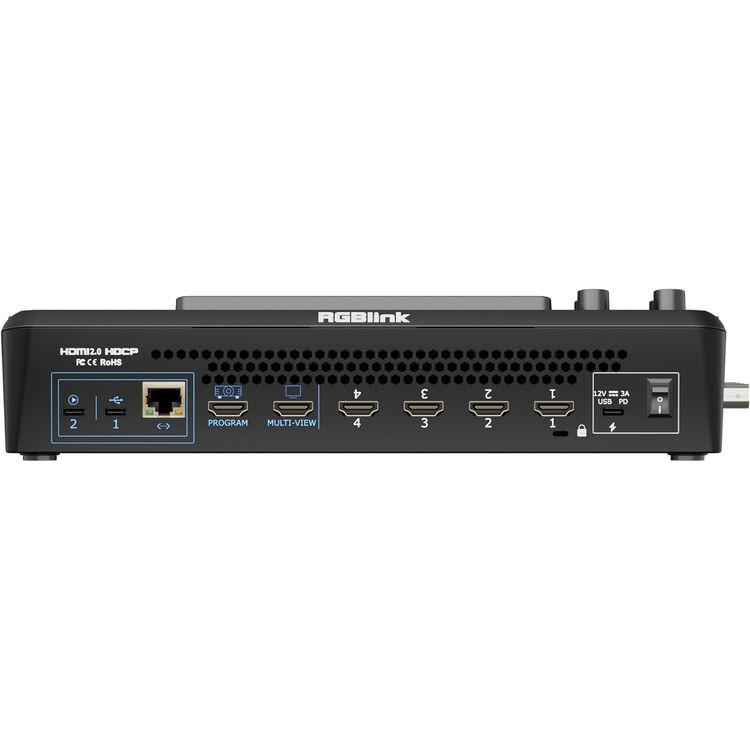

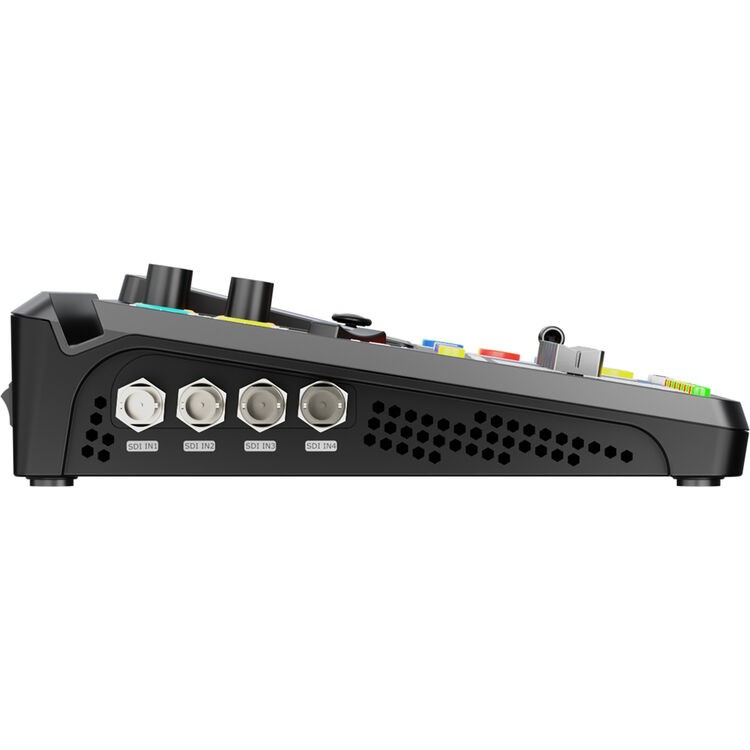

Vier 3G-SDI-Eingänge (bis 1080p60) holen Broadcast-Kameras auch über größere Entfernungen herein, vier HDMI-2.0-Eingänge nehmen bis 4096 × 2160p60 auf. Die sechs Kanäle ergänzen Sie mit einer USB-Kamera oder einem RGBlink AI mini über UVC und einer NDI-Quelle aus dem lokalen Netzwerk; der NDI-lizenzierte Ethernet-Anschluss empfängt und sendet gleichzeitig.

Touchscreen und zwei HDMI-Ausgänge

Der 5,5″-Touchscreen dient zur Menübedienung und als Multiview aller Eingänge. Zwei getrennte HDMI-Ausgänge liefern Multiview, Programm oder Testbild mit bis zu 1080p60 an Monitore. Der USB-3.0-Ausgang erscheint am Computer als Webcam (YUY2/MJPEG), so geht das Programm direkt in OBS, Zoom oder vMix.

Acht Audiokanäle im Mix

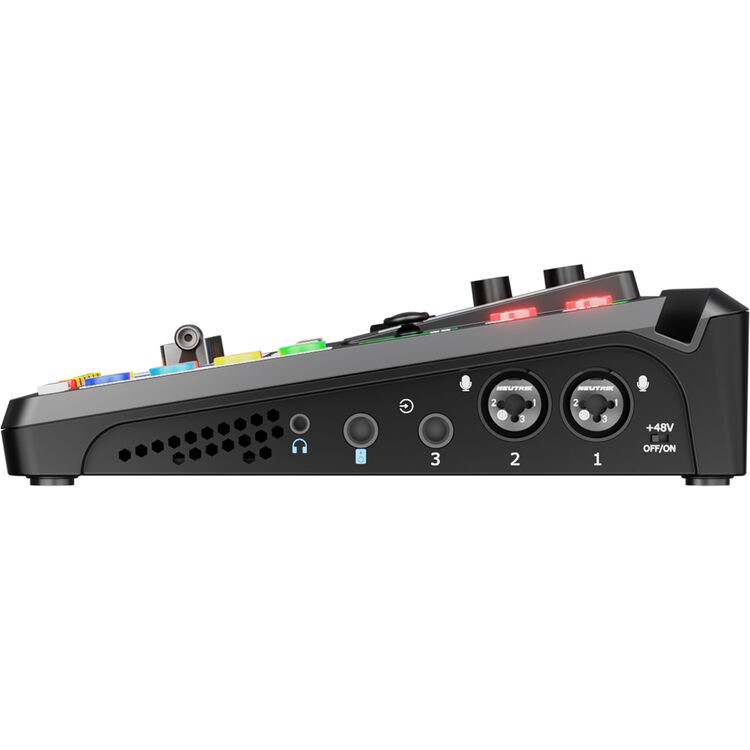

Zwei XLR/6,35-mm-Kombieingänge für Mikrofone (MIC 1 mit 48-V-Phantomspeisung), ein 6,35-mm-Line-Eingang, Bluetooth-Audio und der in HDMI und SDI eingebettete Ton – insgesamt bis zu acht Kanäle. Für Mikrofone gibt es Rauschunterdrückung, Equalizer, Echo, Hall und Voice Fusion, der Line-Eingang lässt sich um bis zu 8 Frames verzögern. Ausgänge: 6,35-mm- und 3,5-mm-Klinke.

Ebenen, Grafik und Scoreboard

Eine Szene setzen Sie aus zwei Videoebenen, einem Hintergrundbild und Grafiken aus dem Medienpool zusammen – Logos, Titel oder Bilder. Dynamische Texteinblendungen und ein Scoreboard zeigen Namen, Spielstand oder Zeit direkt in der Sendung; Bild-in-Bild und Splitscreen richten Sie ohne Computer ein.

Chroma Key mit einem Fingertipp

Einen Moderator vor grünem oder blauem Hintergrund keyen Sie direkt am Switcher und versetzen ihn in ein virtuelles Studio oder vor eine Grafik. Die Key-Einstellungen werden zusammen mit den übrigen Parametern in den voreingestellten Szenen gespeichert.

16 Szenen und 15 Übergänge

Bis zu 16 voreingestellte Szenen speichern Ebenenlayout, Quellen, Keying und PTZ-Kamera-Presets; Sie rufen sie über die Panel-Tasten ab oder lassen sie automatisch wechseln. Zwischen Vorschau und Programm schalten Sie per Schnitt, T-Bar oder automatisch mit einem von 15 Übergangseffekten. VFA (Video folgt Audio) schaltet das Bild entsprechend dem aktiven Audioeingang.

PTZ-Steuerung vom Panel

Joystick und Zoom-Kippschalter steuern PTZ-Kameras über VISCA oder NDI – Schwenken, Neigen, Zoom und Fokus samt Bewegungsgeschwindigkeit. Ein Kamera-Preset merkt sich auch den Eingang, sodass der Switcher beim Abruf direkt auf diese Kamera schaltet. Eine NDI-Kamera wird mit einem einzigen Ethernet-Kabel für Bild und Steuerung angeschlossen.

Stream, NDI und Aufnahme gleichzeitig

Über Ethernet streamt der mini-mx SDI per RTMP(S) auf mindestens vier Plattformen gleichzeitig und sendet dabei zusätzlich NDI. Mit RGBlink TAO Cloud streamen Sie auf bis zu 32 Plattformen und verwalten den Switcher aus der Ferne. Parallel wird das Programm als MP4 auf einen USB-Stick oder eine SSD bis 2 TB aufgezeichnet.

Hochformat für Smartphones

Ein einziger Umschalter wechselt den Ausgang vom Quer- ins Hochformat, sodass ein Stream für soziale Netzwerke den ganzen Smartphone-Bildschirm füllt.

Anschlussbeispiel

Oben die Videoseite: vier HDMI-Quellen, Vorschau- und Programmmonitor, Netzwerk mit TAO Cloud, ein RGBlink AI mini am USB-3.0-Port sowie Computer oder Smartphone über UVC. Unten vier SDI-Kameras, Bluetooth-Audio, Mikrofone, Mischpult, Verstärker und Kopfhörer.

Weitere Informationen

Der RGBlink mini-mx SDI ist ein vielseitiger All-in-One-Videoproduktions-Switcher, der für anspruchsvolle Live-Umgebungen wie Studios, Sportveranstaltungen, Gottesdienste, Bildungseinrichtungen und Firmenveranstaltungen entwickelt wurde. Mit insgesamt 10 Eingängen – darunter 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2 über Ethernet und USB-C UVC – ermöglicht er die nahtlose Integration von Kameras, Mediaplayern und Remote-IP-Quellen.

Ein 5,5-Zoll-Vollfarb-LCD-Display ermöglicht die Echtzeitüberwachung aller Ein- und Ausgänge, während die taktile Bedienoberfläche mit beleuchteten Tasten, Drehreglern, Joystick und T-Bar eine schnelle und sichere Bedienung ermöglicht. Die integrierte PTZ-Kamerasteuerung über VISCA und NDI|HX2 unterstützt bis zu vier Kameras direkt vom Switcher aus, sodass keine externen Controller erforderlich sind.

Der mini-mx SDI eignet sich hervorragend für Live-Streaming-Workflows mit USB-C-UVC-Ausgang für den direkten Anschluss an Konferenz- und Streaming-Software, NDI|HX2- und IP-Streaming sowie TAO-Cloud-Integration für cloudbasiertes Remote-Streaming auf bis zu 32 Plattformen. Er unterstützt auch die gleichzeitige lokale Aufzeichnung und das Streaming und kann bis zu 100 Stunden 1080p-Video auf einem externen USB-C-Speicher aufzeichnen.

Zu den fortschrittlichen Produktionswerkzeugen gehören Chroma Key, zwei Videoebenen, Grafik- und Logo-Overlays, dynamische Text- und Scoreboard-Overlays, VFA (Video Follows Audio) und mehrere DVE-Übergangseffekte. Umfassende Audio-Unterstützung mit Mikrofon, Line und eingebettetem Audio, Phantomspeisung, Verzögerungssteuerung und Live-Mixing sorgt für Sound in Broadcast-Qualität.

Der RGBlink mini-mx SDI ist tragbar, robust und reich an Funktionen und stellt einen kompletten Live-Produktions-Hub dar, der die Komplexität des Systems reduziert und gleichzeitig professionelle Ergebnisse liefert.

Wichtigste Merkmale:

• 10-Kanal-Videoswitcher: 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2, USB-C UVC
• Integrierter 5,5-Zoll-Vollfarb-LCD-Monitor
• Integrierte PTZ-Kamerasteuerung (VISCA & NDI|HX2)
• USB-C-UVC-Ausgang für Streaming und Aufzeichnung
• Zwei USB-C-Ausgänge für gleichzeitige Aufzeichnung und Streaming
• Unterstützung für NDI|HX2, IP-Streaming und TAO Cloud
• Chroma Key, dynamische Text- und Scoreboard-Overlays
• VFA-Funktion (Video Follows Audio)
• Zwei Videoebenen + Hintergrund- und Grafik-Overlays
• 16 Szenenvoreinstellungen mit Abruf
• Professionelles Audio-Mixing mit Phantomspeisung
