RGBlink MSP 318N HDMI 2.0 to Fiber Extender

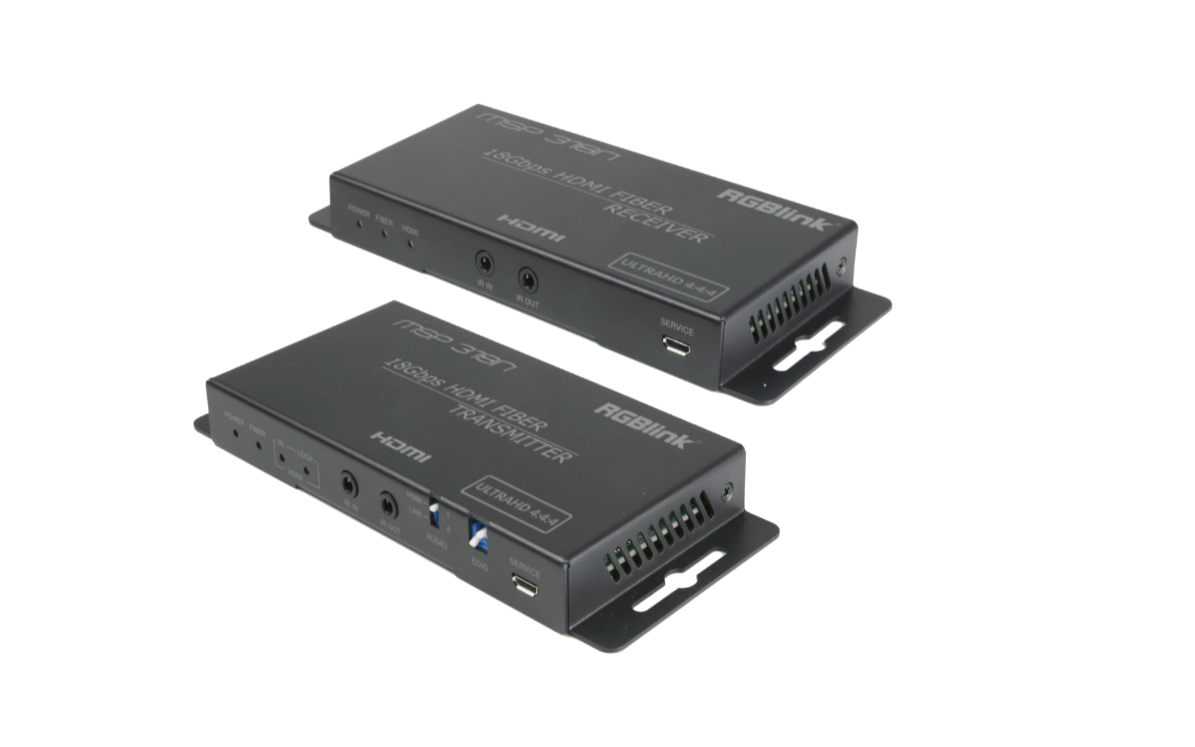

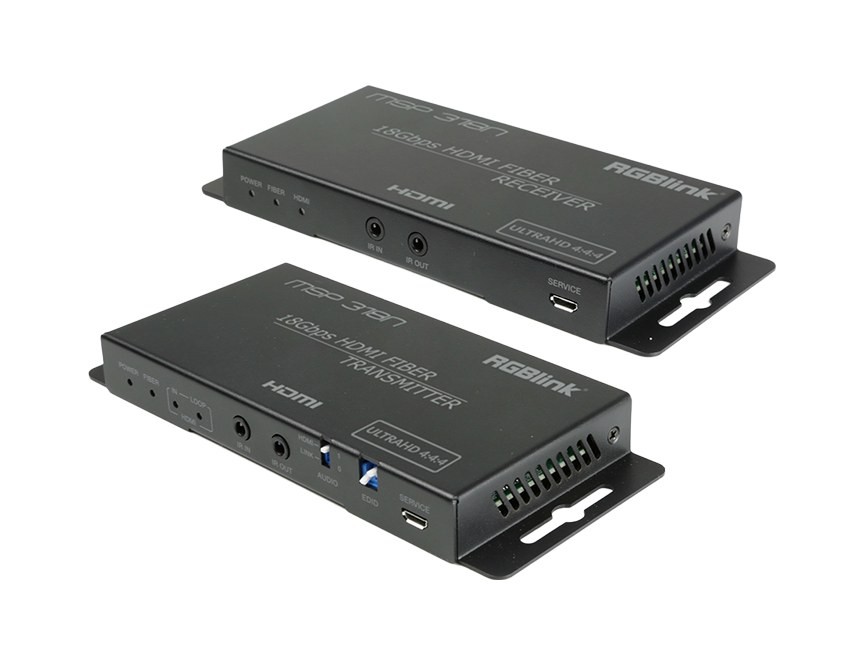

Das RGBlink MSP 318N ist ein Set aus Sender und Empfänger, das HDMI 2.0 bis 4K bei 60 Hz in RGB 4:4:4 (18 Gbit/s) mit HDR über Glasfaser überträgt. Die SFP+-Module werden passend zur Strecke gewählt – Singlemode bis 10 km, Multimode bis 300 m – und separat bestellt. Der Sender hat einen HDMI-Loop-Ausgang und Audio-Einbettung, der Empfänger einen Audioausgang; die Faser überträgt auch bidirektionales IR und RS-232.

Wenn das Display weit entfernt ist oder die Strecke durch eine störungsreiche Umgebung führt, übernimmt die Glasfaser das HDMI-2.0-Signal. An der Quelle bleibt die Vorschau über den Loop-Ausgang, am Display ausgekoppelter Ton und die Steuerung beider Seiten.

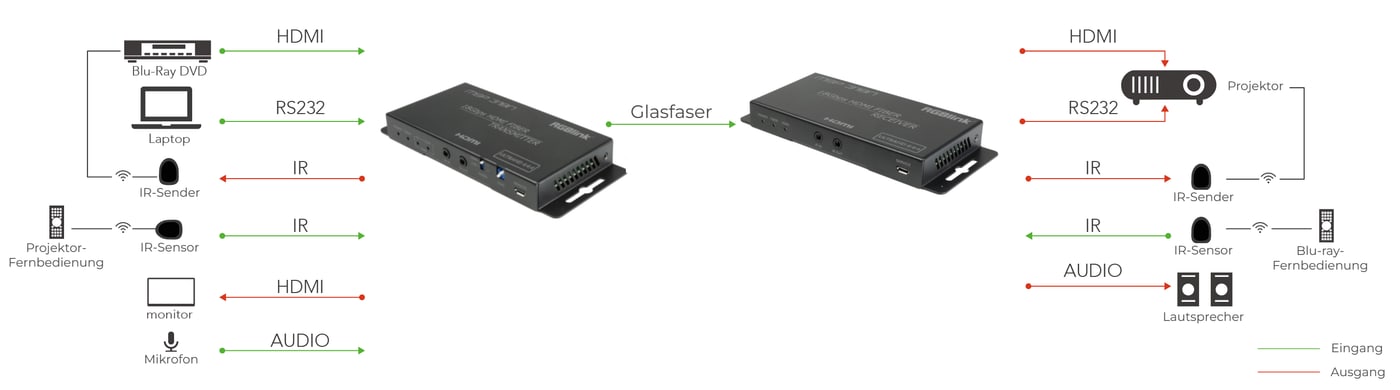

Anschluss

Der Sender nimmt HDMI von der Quelle (Blu-ray, Laptop) und Ton vom Mikrofon auf, schließt über den HDMI-Loop-Ausgang einen Monitor an und sendet das Signal über Glasfaser an den Empfänger. Dieser gibt HDMI an einen Projektor und Ton an Lautsprecher aus; IR-Kabel und der RS-232-Anschluss erlauben die Steuerung der Geräte an beiden Enden.

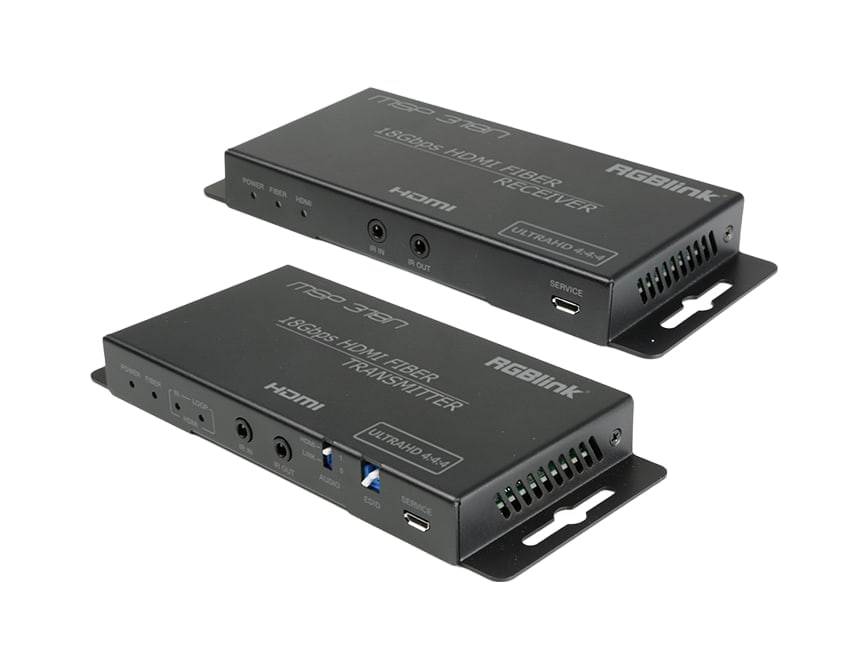

Sender und Empfänger

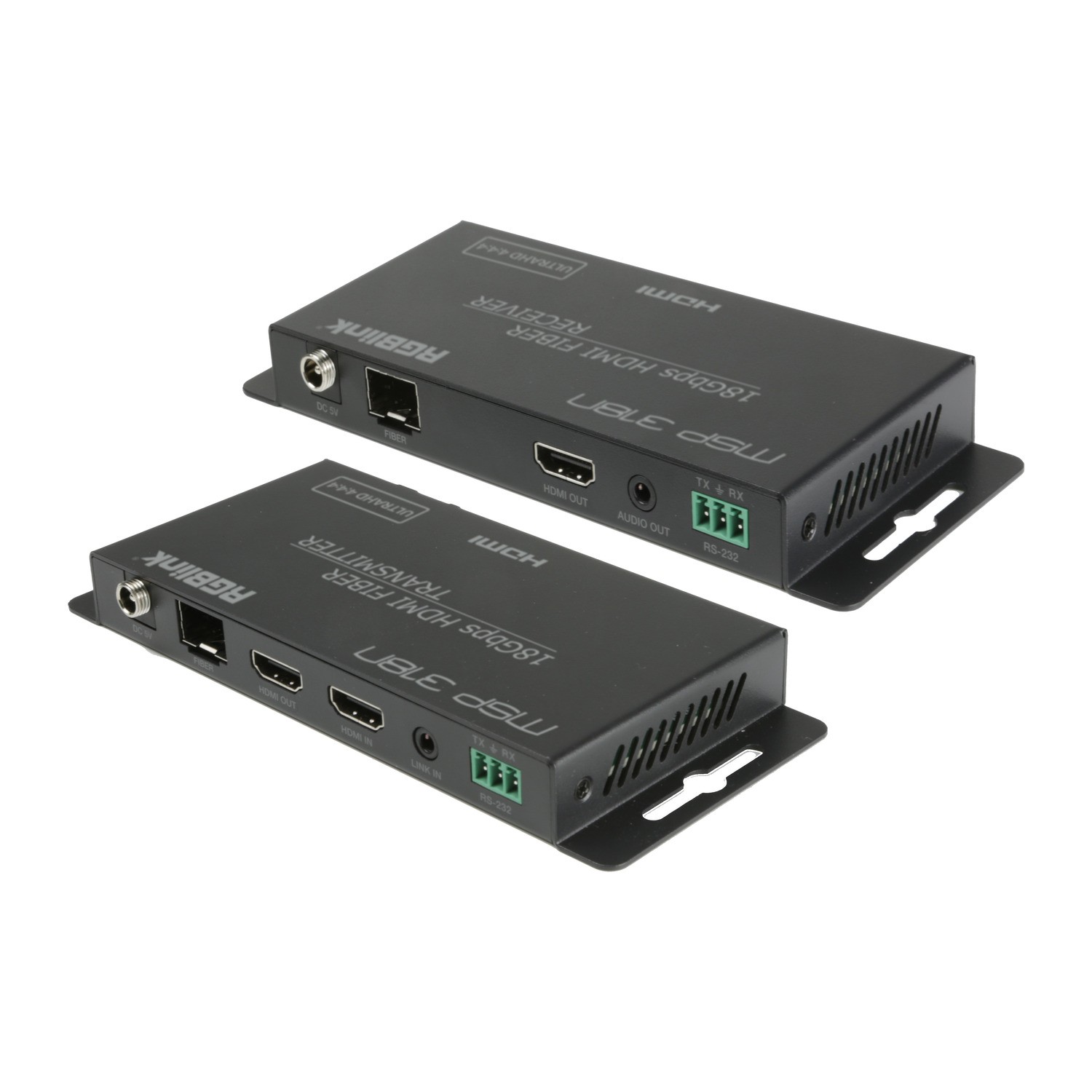

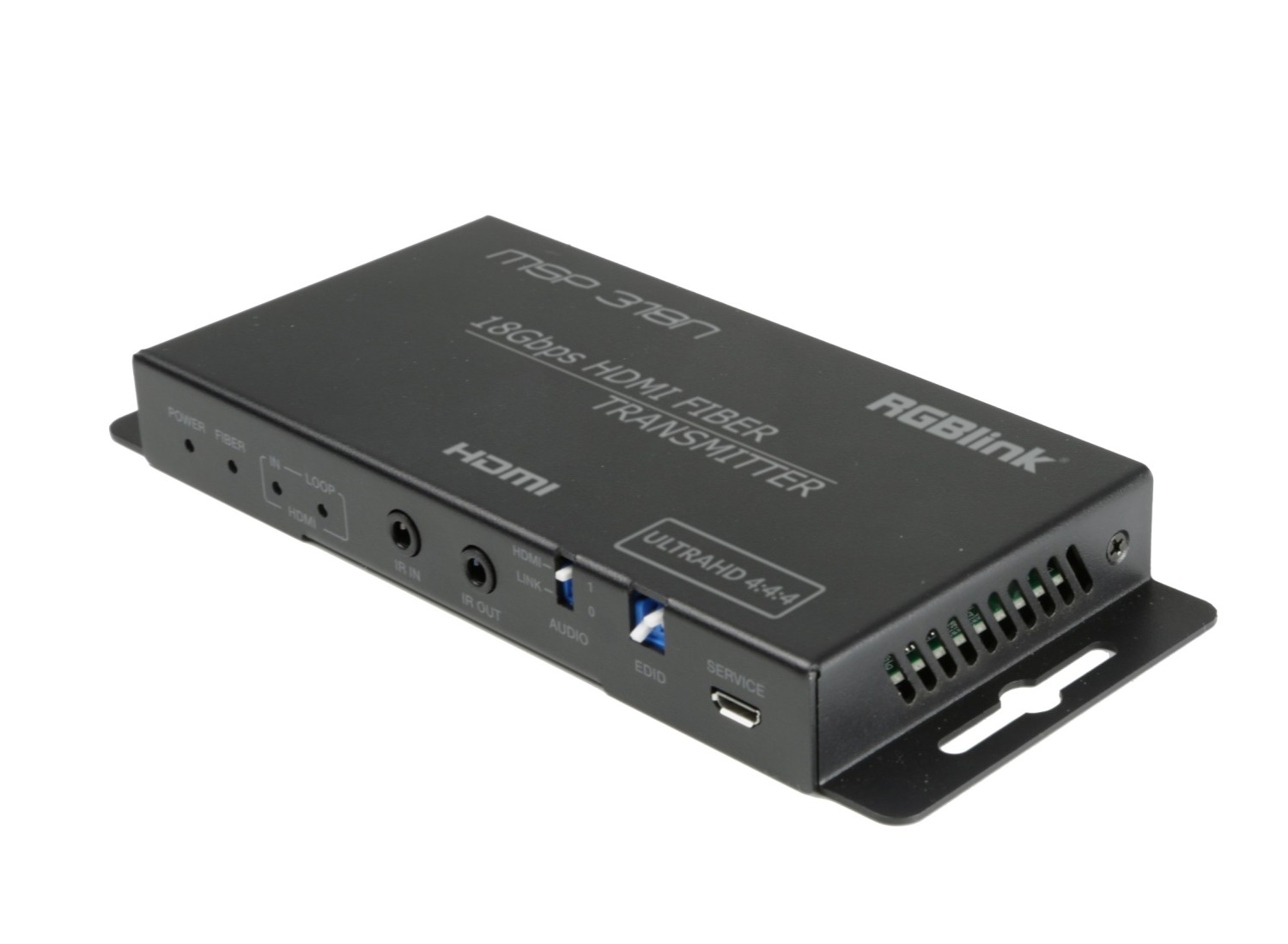

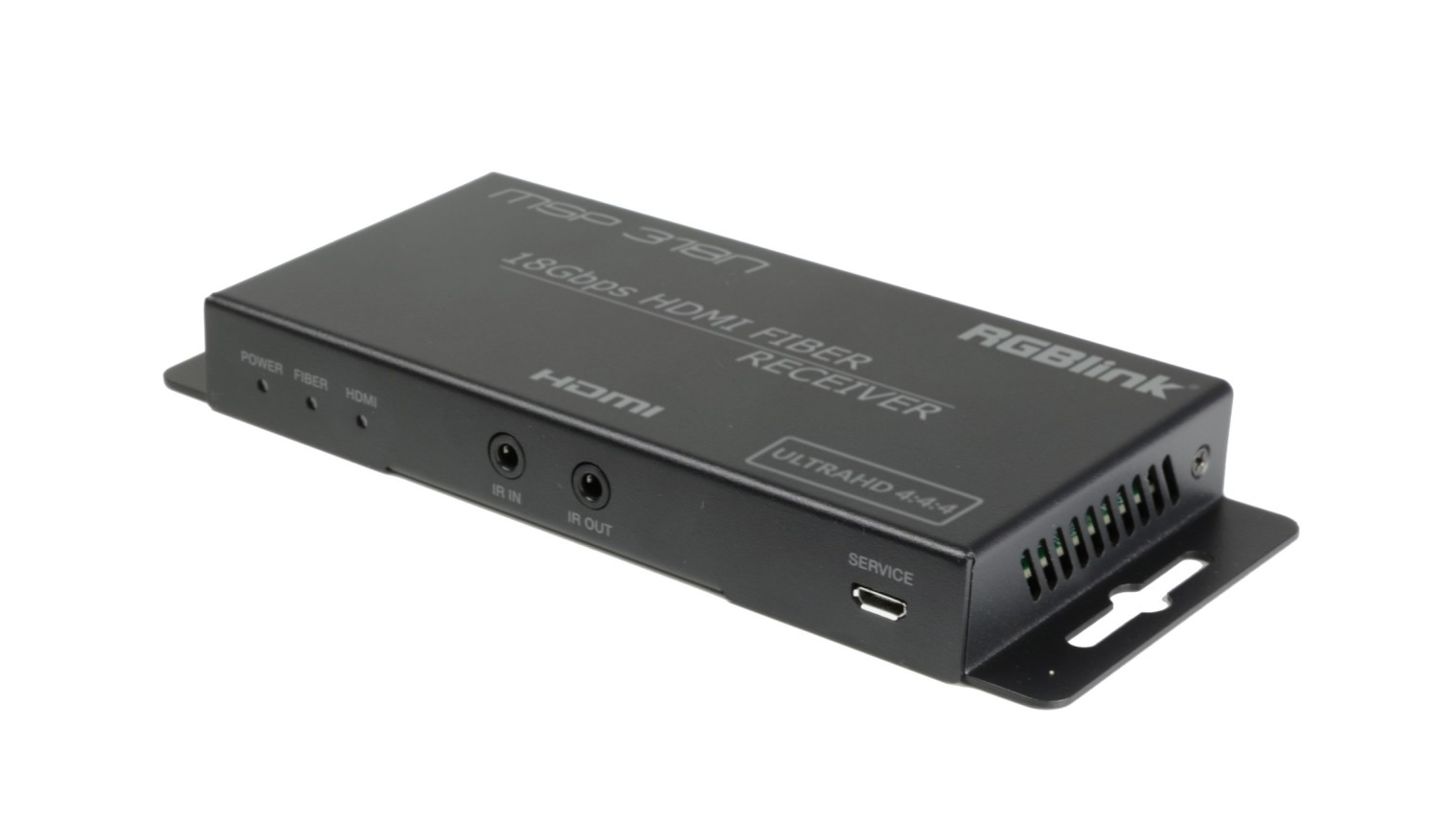

Der Sender hat einen HDMI-2.0-Eingang, einen HDMI-Loop-Ausgang, einen Audioeingang (3,5 mm), einen RS-232-Anschluss (Phoenix 3,81 mm), IR-Ein- und -Ausgang und einen SFP+-Steckplatz mit zwei LC-Anschlüssen. Der Empfänger hat einen SFP+-Steckplatz, einen HDMI-2.0-Ausgang, einen Audioausgang, RS-232 und IR. EDID wird per DIP-Schalter eingestellt.

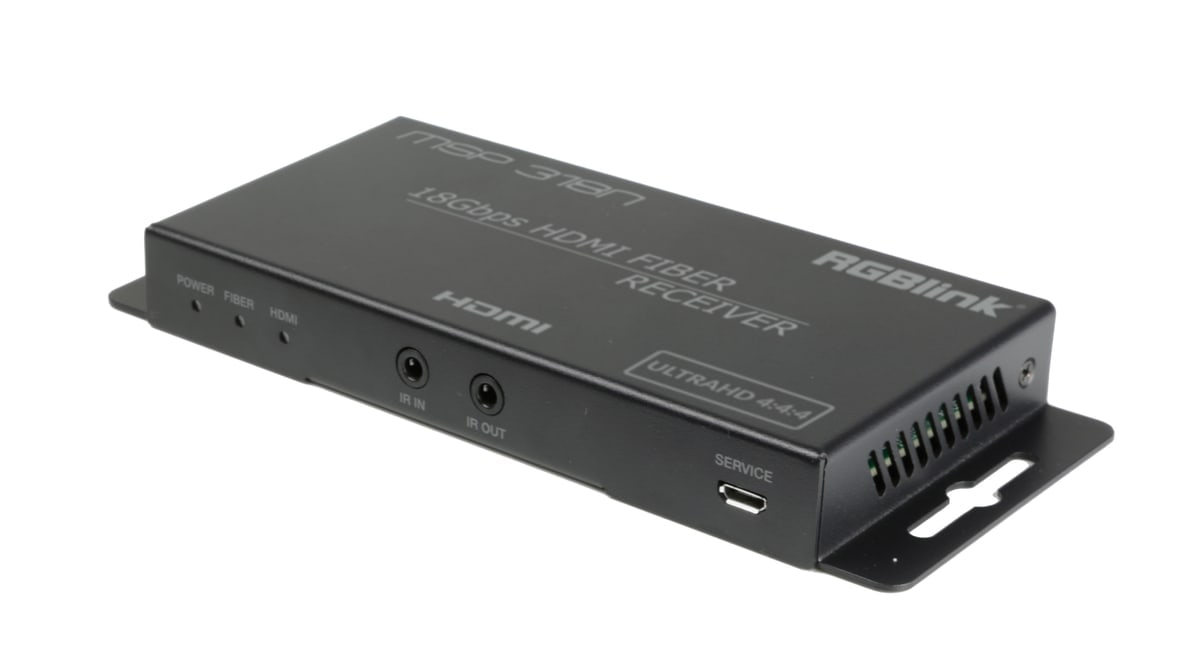

Bild, Ton und Steuerung

Farbräume RGB, YCbCr 4:4:4 / 4:2:2 und YUV 4:2:0, Farbtiefe 8/10/12 Bit bei 1080p60 und 8 Bit bei 4K60, HDR- und 3D-Unterstützung. Übertragen werden LPCM 2/5.1/7.1, Dolby TrueHD, DTS-HD Master Audio und DSD. IR arbeitet bei 20–60 kHz, RS-232 mit 4.800–115.200 Baud.

Weitere Informationen

Der RGBlink MSP 318N ist ein leistungsstarkes HDMI 2.0-Glasfaser-Extender-System, bestehend aus einem Sender und einem Empfänger, das für professionelle AV-, Broadcast- und Kontrollraumumgebungen entwickelt wurde. Es unterstützt HDMI 2.0-Signale mit voller Bandbreite bis zu 18 Gbit/s und ermöglicht 4K@60Hz RGB 4:4:4 8-Bit-Video mit HDR- und 3D-Formaten. Die Konformität mit HDMI 2.0b und HDCP 2.2 gewährleistet die Kompatibilität mit modernen HDMI-Quellen und -Displays.

Der MSP 318N verwendet externe SFP+-Glasfasermodule (separat zu bestellen), um sowohl Singlemode- als auch Multimode-Glasfaserübertragungen zu unterstützen, wodurch Entfernungen von bis zu 10 km über Singlemode-Glasfaser oder 300 m über Multimode-Glasfaser möglich sind. Der Sender verfügt über einen HDMI-Loop-Ausgang und Audio-Einbettung über einen 3,5-mm-Eingang, während der Empfänger die Audio-Extraktion über einen 3,5-mm-Ausgang unterstützt. Die EDID-Verwaltung erfolgt über DIP-Schalter für nahtlose Quellenkompatibilität.

Zu den weiteren professionellen Funktionen gehören bidirektionale IR-Steuerung, RS-232-Pass-Through für die Integration der Gerätesteuerung und Unterstützung für eine Vielzahl von Videoauflösungen, Farbräumen und Audioformaten. Der kompakte, leichte und energieeffiziente MSP 318N eignet sich ideal für Konferenzräume, Rundfunkanlagen, Digital Signage, Kontrollzentren und die Verteilung von HDMI-Signalen über große Entfernungen.

Wichtigste Merkmale

• Unterstützt 4K@60Hz (18 Gbit/s) RGB 4:4:4 mit HDR
• Kompatibel mit HDMI 2.0b und HDCP 2.2
• Unterstützt externe SFP+-Glasfasermodule (optional)
• Übertragungsreichweite: bis zu 10 km (Single-Mode) oder 300 m (Multi-Mode)
• Unterstützt HDR- und 3D-Formate
• Bidirektionale IR-Steuerung und RS-232-Durchleitung
• EDID-Verwaltung über DIP-Schalter
• HDMI-Loop-Ausgang und Audioeinbettung am Sender
• Audio-Extraktion am Empfänger
