Saramonic K9 Digital Duo

Das Saramonic K9 Digital Duo ist ein digitales Zweikanal-UHF-Funksystem für Filmschaffende: zwei Sender K9 TX mit 3-mm-Ansteckmikrofonen und ein Empfänger K9 RX mit zwei Displays. Es arbeitet im Band 550–960 MHz, die Sender nehmen ein 32-Bit-Float-Backup auf microSD-Karten auf und empfangen Timecode, der Eingangsdynamikumfang erreicht 130 dB und die Latenz 6,3 ms.

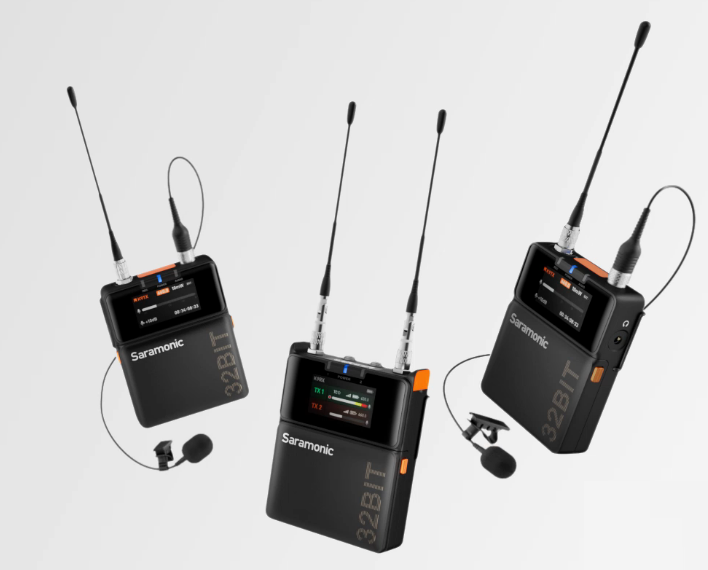

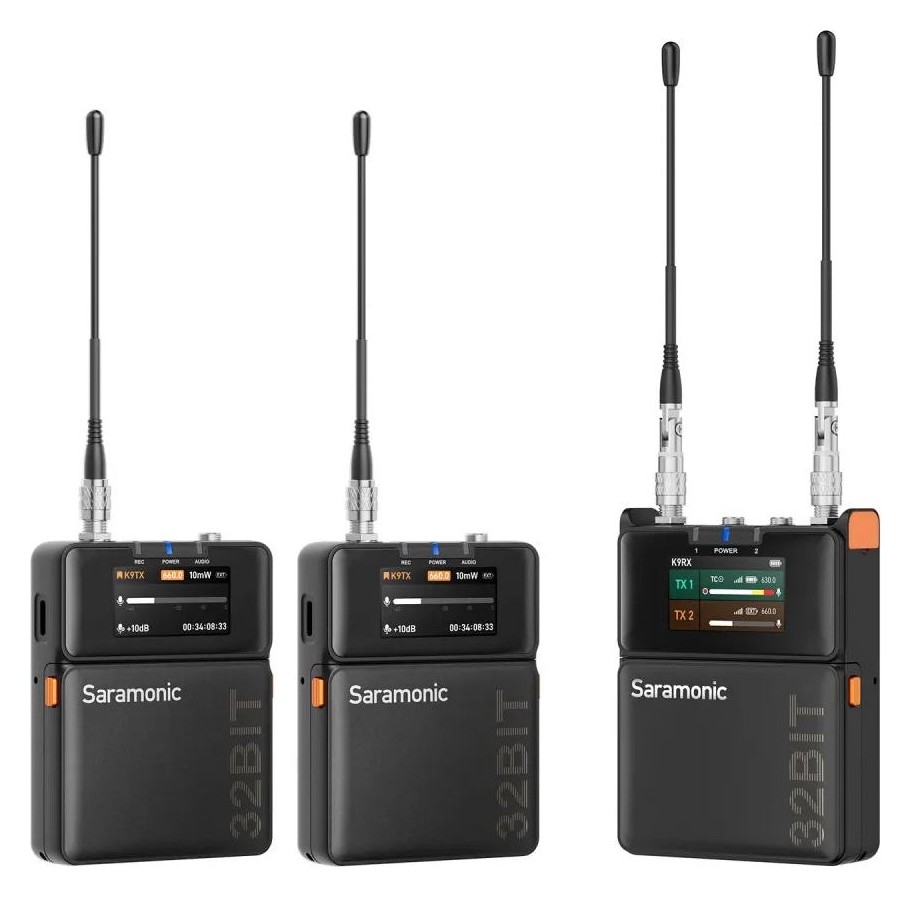

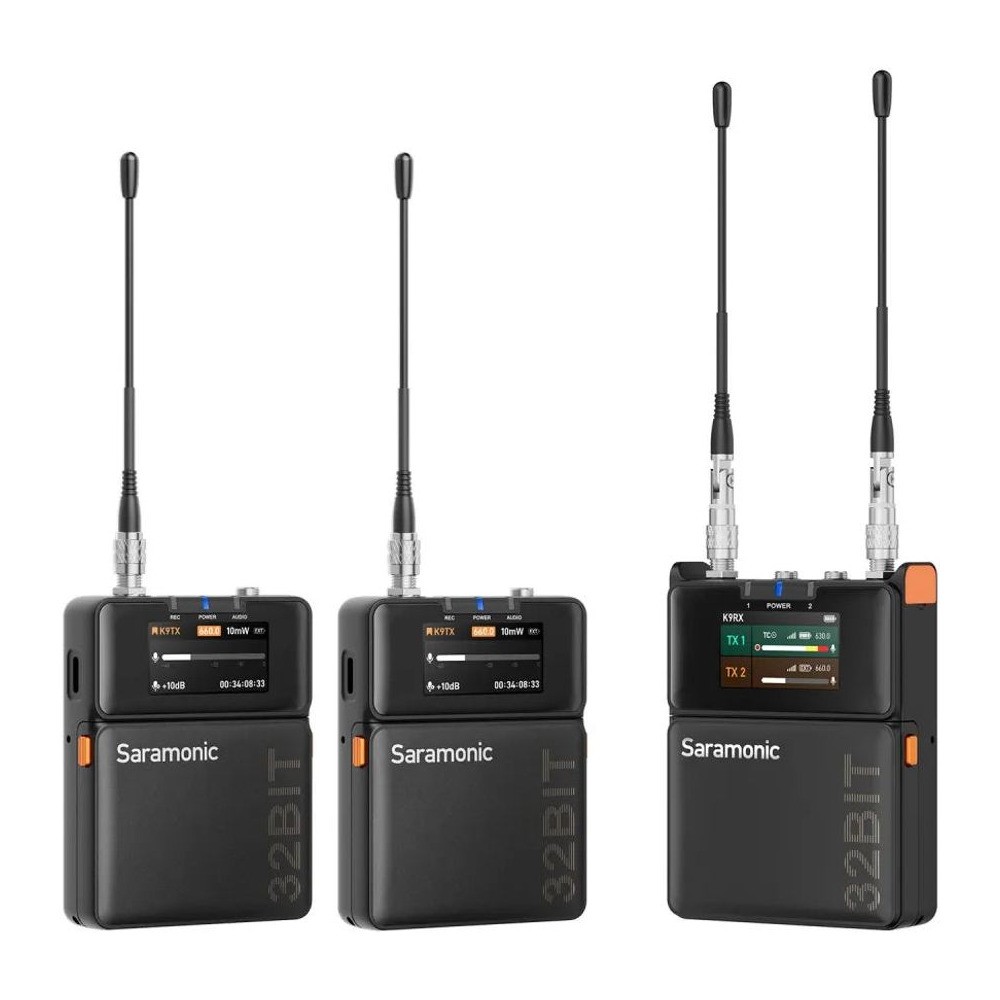

Saramonic K9 Digital Duo

Zwei digitale UHF-Sender mit 3-mm-Ansteckmikrofonen und ein Zweikanal-Empfänger mit zwei Displays. 32-Bit-Float-Backup, Timecode und Steuerung per Smartphone.

550–960 MHz32 Bit Float130 dBLatenz 6,3 msReichweite 100 m

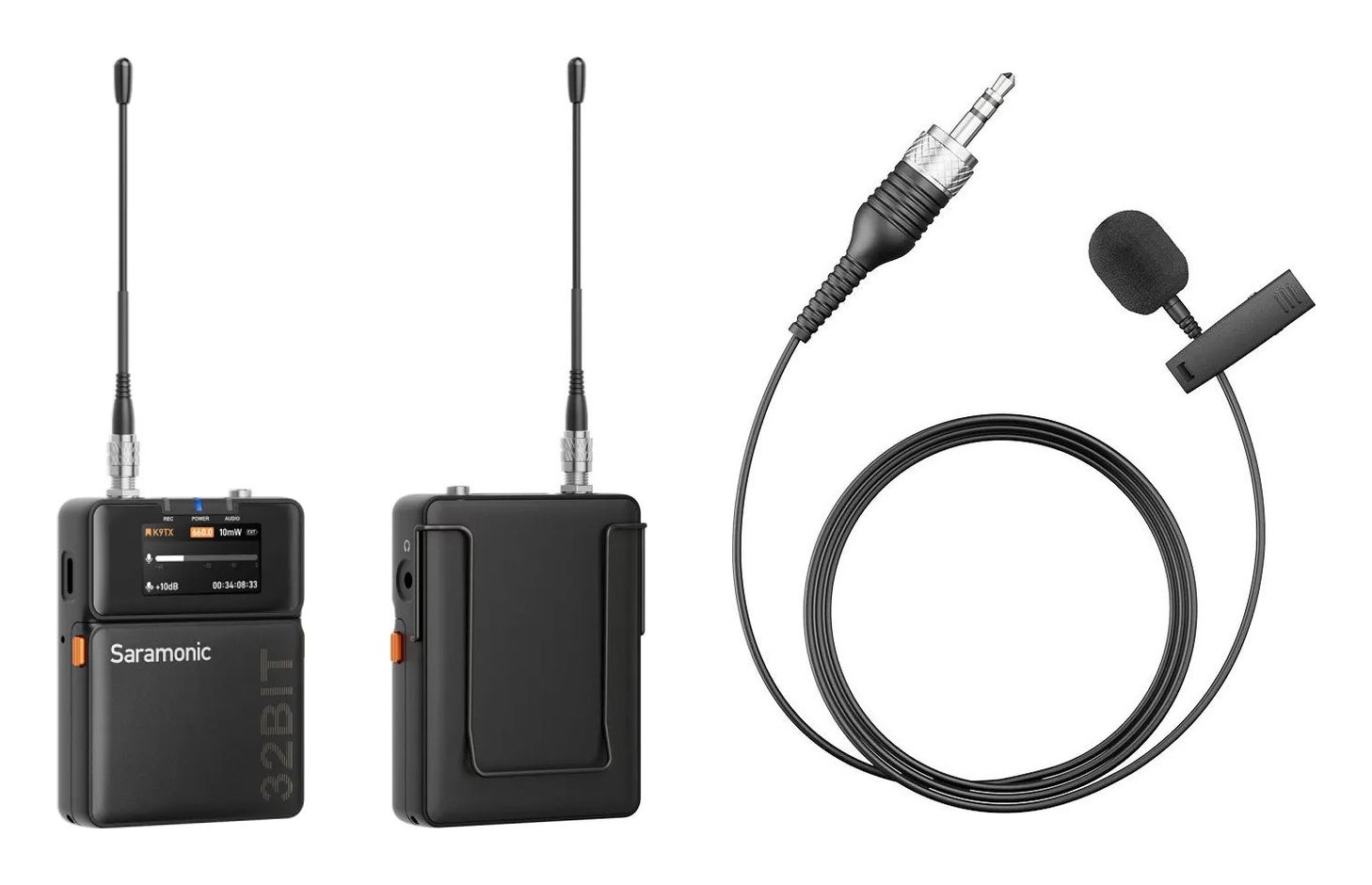

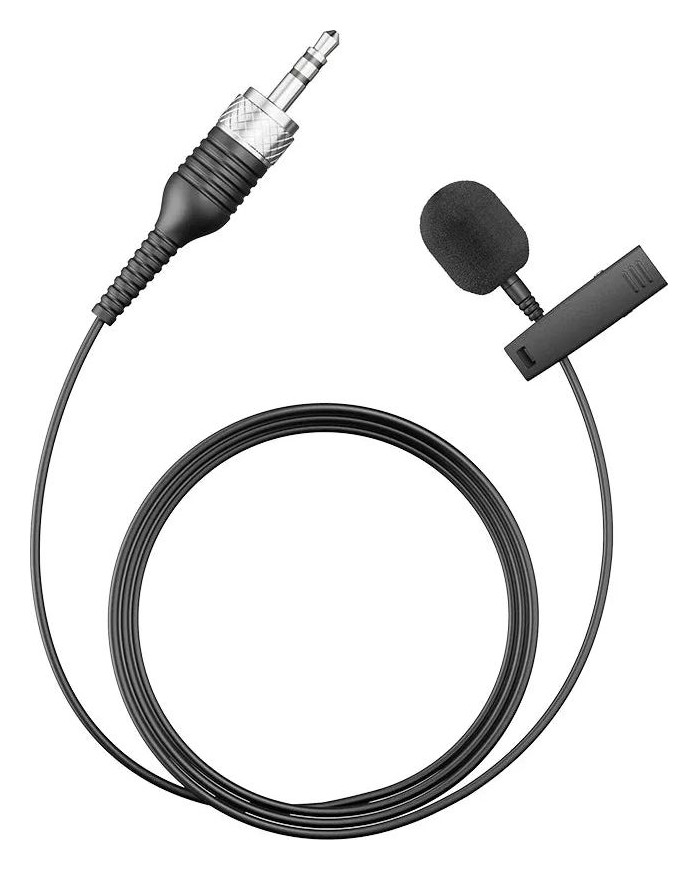

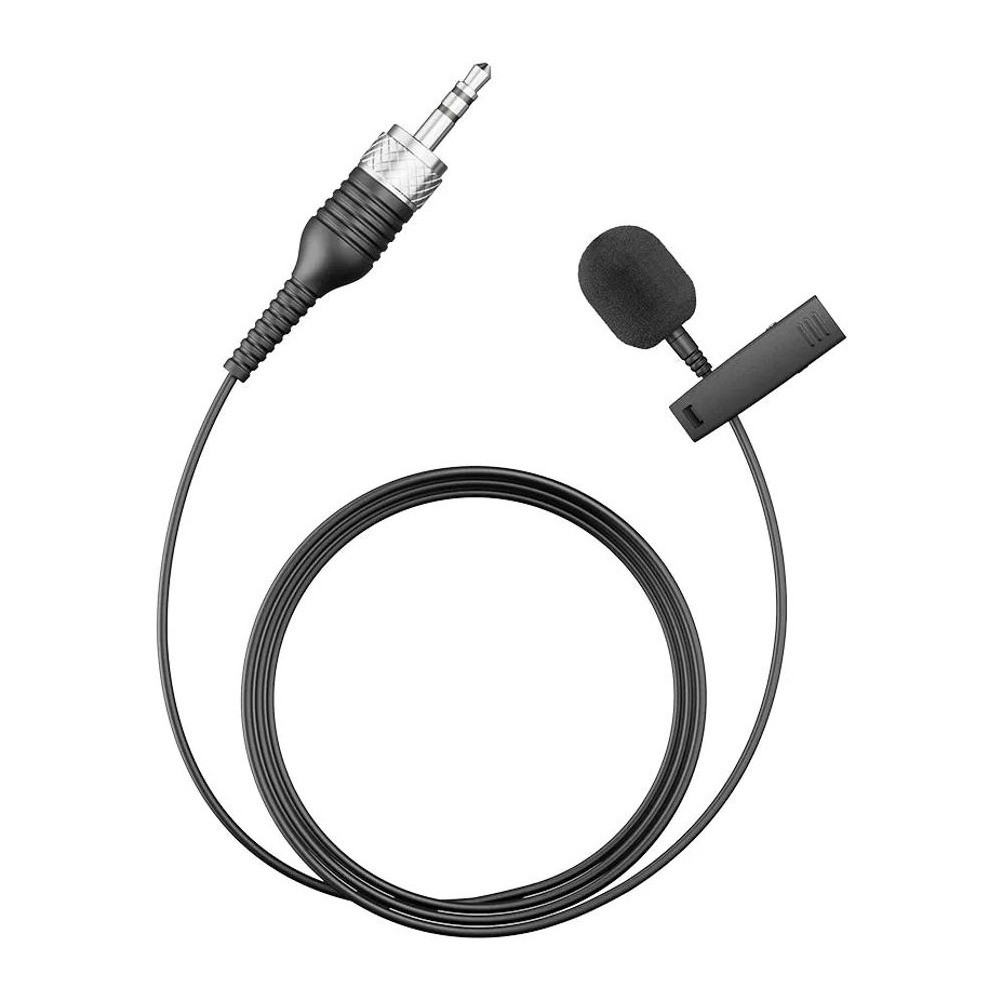

3-mm-Ansteckmikrofon

Das Ansteckmikrofon mit Kugelcharakteristik hat einen Kopf von nur 3 mm Durchmesser und 17,5 mm Länge und lässt sich leicht unter der Kleidung verstecken. Es ist nach IP67 geschützt, das 1,8 m lange Kabel ist mit Kevlar verstärkt und hält 50 N Zug aus. Am Sender wird es mit einem verriegelbaren 3,5-mm-Stecker angeschlossen.

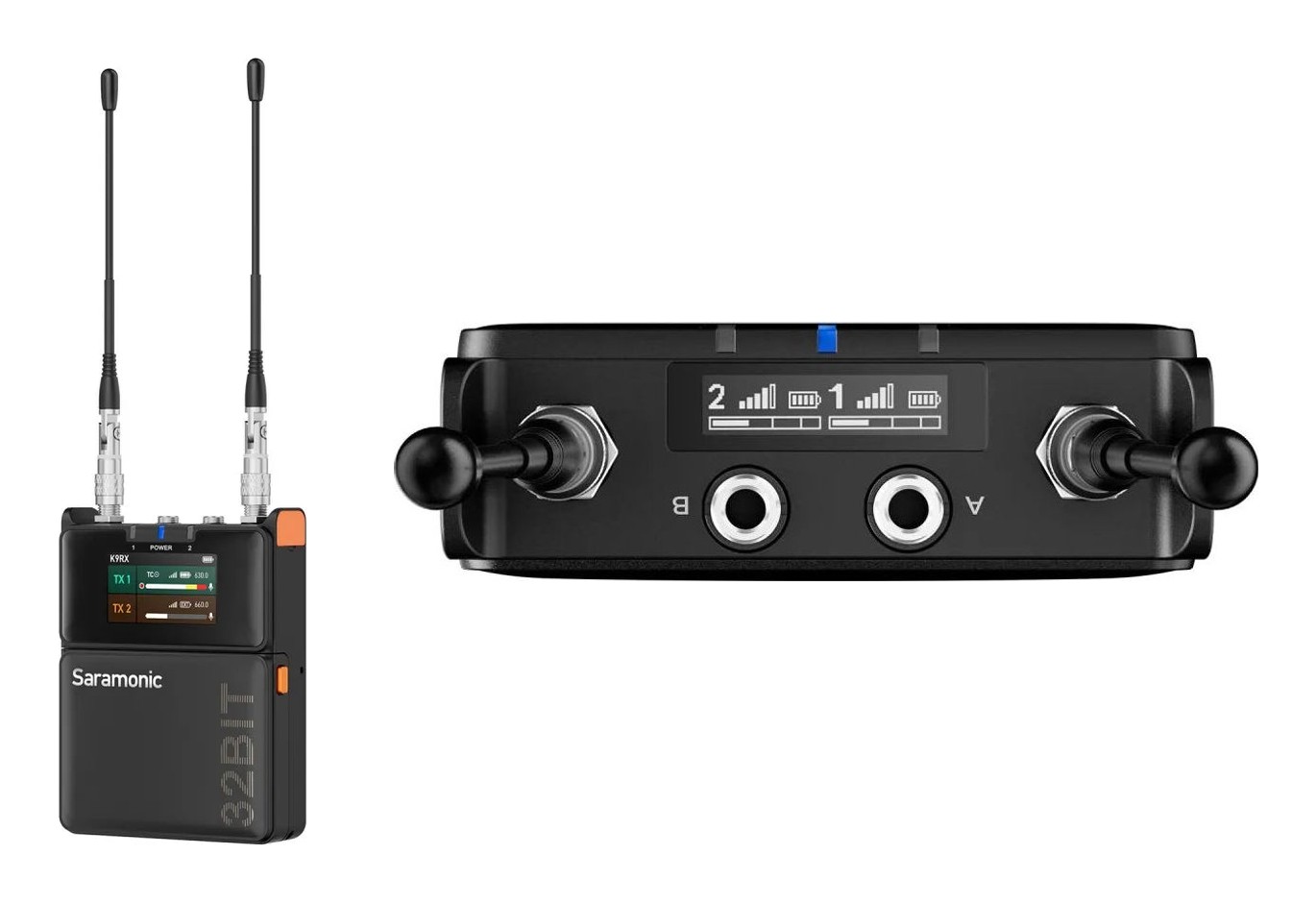

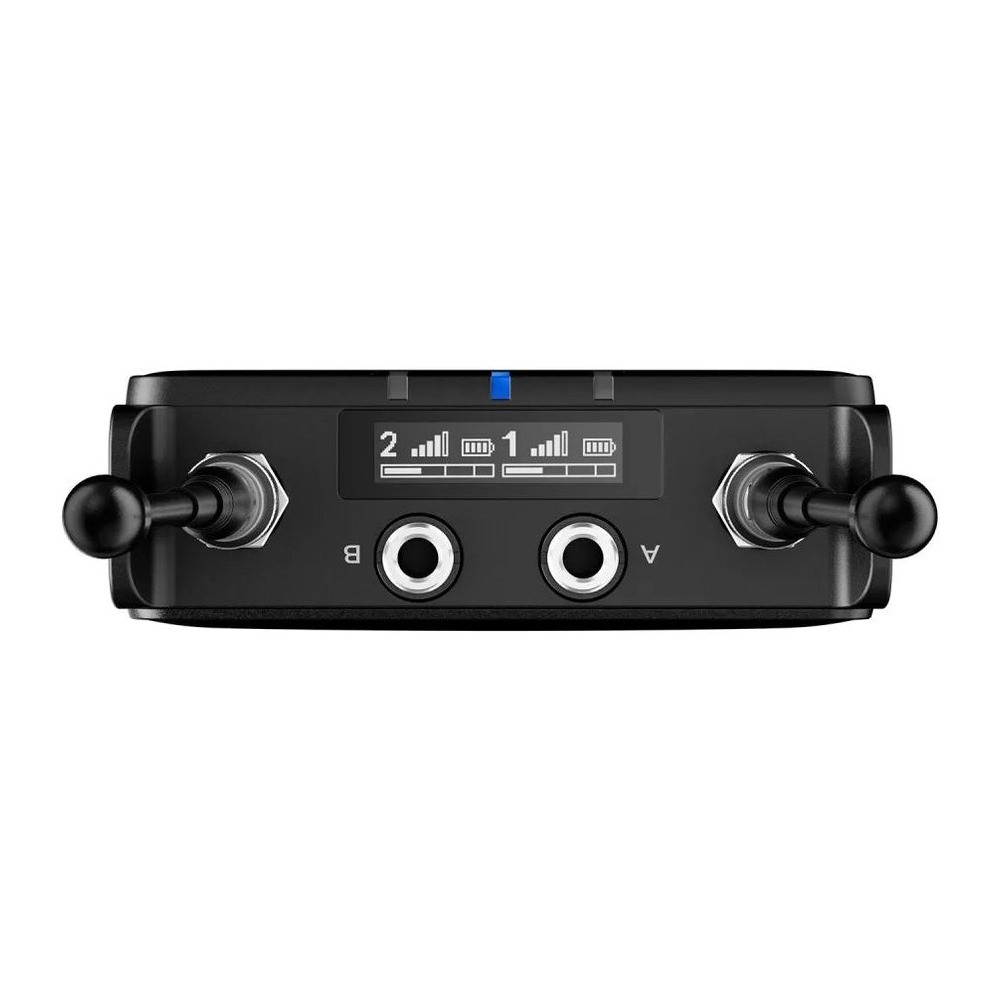

Zwei Displays am Empfänger

Der Empfänger hat vorne ein 1,47″-Farbdisplay (TFT) und oben ein OLED-Display, auf dem der Tonmeister Signal und Akkustand beider Sender sieht, ohne den Empfänger aus der Tasche zu nehmen. Acht Farbmarkierungen helfen, gekoppelte Sender zu unterscheiden, und versenkte Tasten verhindern versehentliches Drücken.

Eingang für Mikrofon und Line

Der verriegelbare 3,5-mm-TRS-Eingang mit Sennheiser-kompatibler Belegung versorgt das Mikrofon mit 3 oder 5 V oder arbeitet als Line-Eingang. Die Verstärkung lässt sich von 0 bis +30 dB in 1-dB-Schritten einstellen, der Low-Cut-Filter bietet 75, 100 und 150 Hz.

Kamera, Recorder, Mischpult und Smartphone

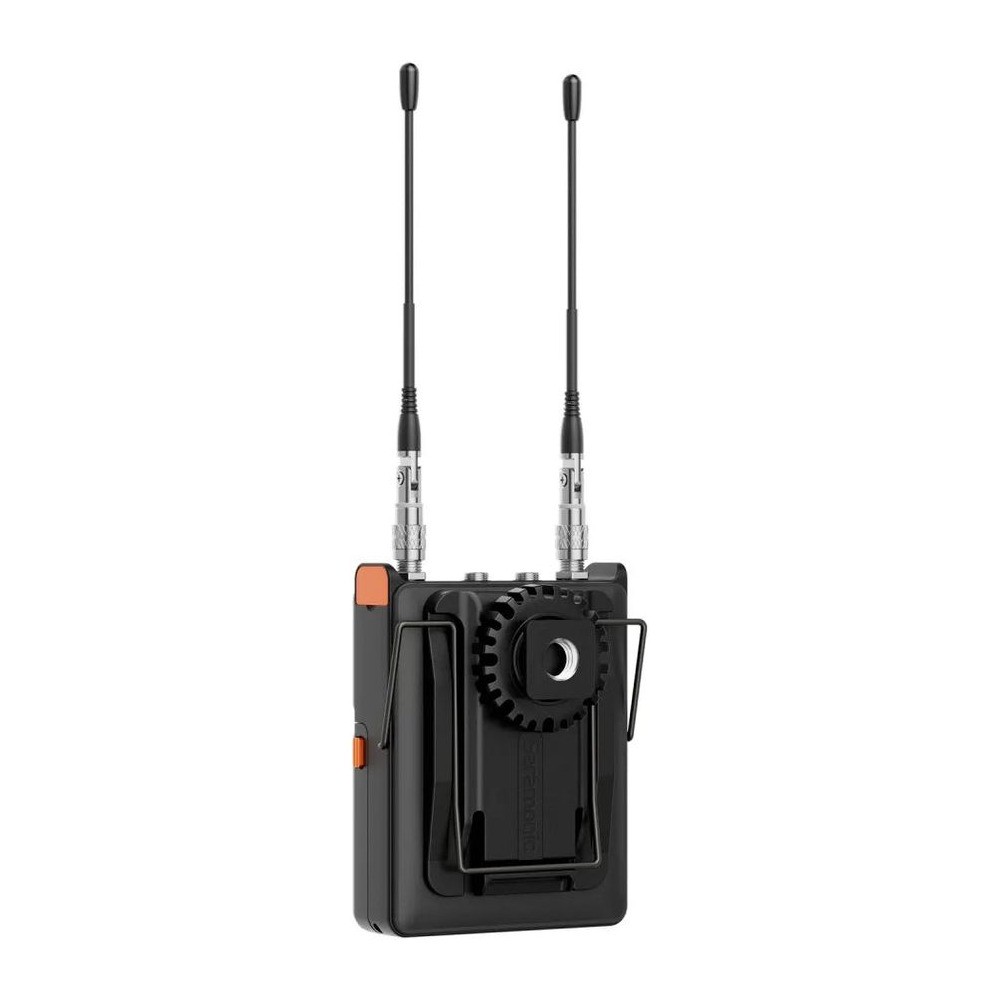

Der Empfänger hat zwei analoge 3,5-mm-Ausgänge (A und B) und einen digitalen USB-C-Ausgang. Die Ausgänge lassen sich auf getrennte Kanäle, Stereo (A links, B rechts) oder Monitoring einstellen, der Ausgangspegel von −20 bis +10 dB. Mit der Cold-Shoe-Halterung wird der Empfänger an der Kamera befestigt.

32-Bit-Float-Aufnahme im Sender

Der Sender K9 TX nimmt ein Backup als WAV mit 24 Bit oder 32 Bit Float bei 48 kHz auf eine microSD-Karte mit bis zu 256 GB auf. Übersteuerte oder zu leise Passagen lassen sich so in der Postproduktion korrigieren. Die Aufnahme startet manuell, automatisch beim Einschalten oder nach der Timecode-Synchronisation.

Digitales UHF 550–960 MHz

Das K9-System überträgt den Ton digital im breiten UHF-Band 550–960 MHz, das gegenüber WLAN und Bluetooth störfester ist als 2,4 GHz und Hindernisse besser durchdringt. Die Frequenzen werden per GPS aktualisiert, der automatische Scan am Empfänger findet den saubersten Kanal, und das Band wird nach den Vorschriften des jeweiligen Landes zugewiesen.

Timecode im Sender

Der Sender K9 TX empfängt SMPTE-LTC-Timecode (23,98 bis 30 fps) per 3,5-mm-Kabel über den Mikrofoneingang oder USB-C, drahtlos vom Generator Saramonic TC-NEO oder aus der App Saramonic System. Die Uhrgenauigkeit beträgt 0,15 ppm, also ein Frame in 48 Stunden. Der K9 TX empfängt Timecode, erzeugt aber selbst keinen Master-Timecode.

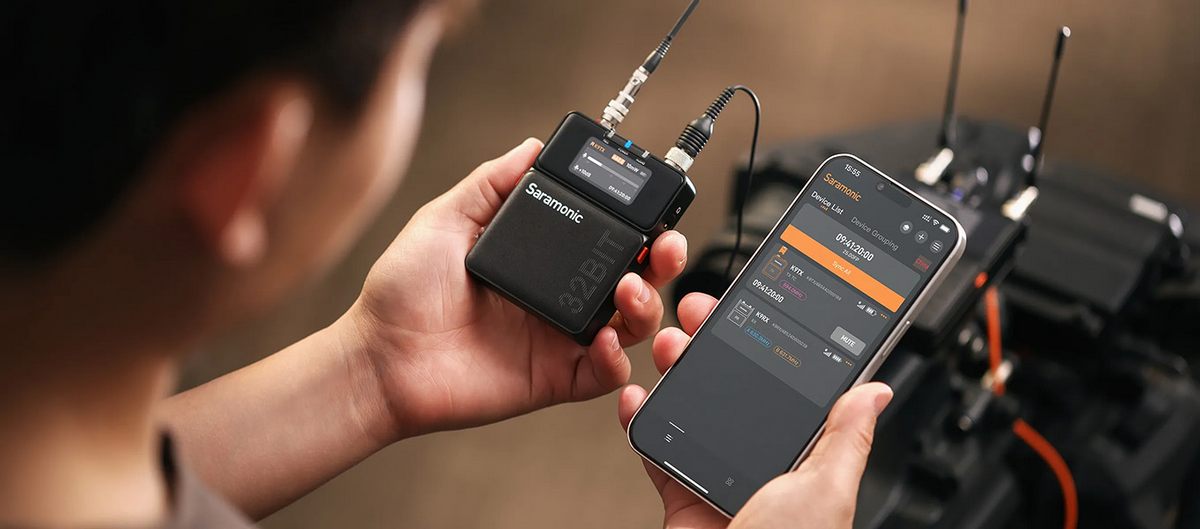

App Saramonic System

Per Bluetooth steuern Sie bis zu 48 Geräte vom Smartphone aus: Gruppen, Gain, Frequenzen, Ruhemodus der Sender zum Akkusparen und gebündelte Firmware-Updates. Beim ersten Einschalten wird K9 in der App aktiviert, die anhand des Telefonstandorts das im Land zulässige Frequenzband zuweist.

IFB-Monitoring für die Regie

Der Sender wird auf Line-Eingang geschaltet und an den Recorder-Ausgang angeschlossen; der Empfänger im Monitor-Modus leitet dann die Tonmischung an den Kopfhörer der Regie. Die Regie hört die Schauspieler in Echtzeit, ohne auf die Wiedergabe zu warten; die Monitorlautstärke hat 12 Stufen.

Für Film- und TV-Teams

K9 ist ein digitales UHF-Funksystem für professionelle Filmschaffende: der Empfänger an der Kamera oder in der Tontasche, die Sender an den Darstellern. Zwei Kanäle decken Interview, Dokumentation und Spielszene ab.

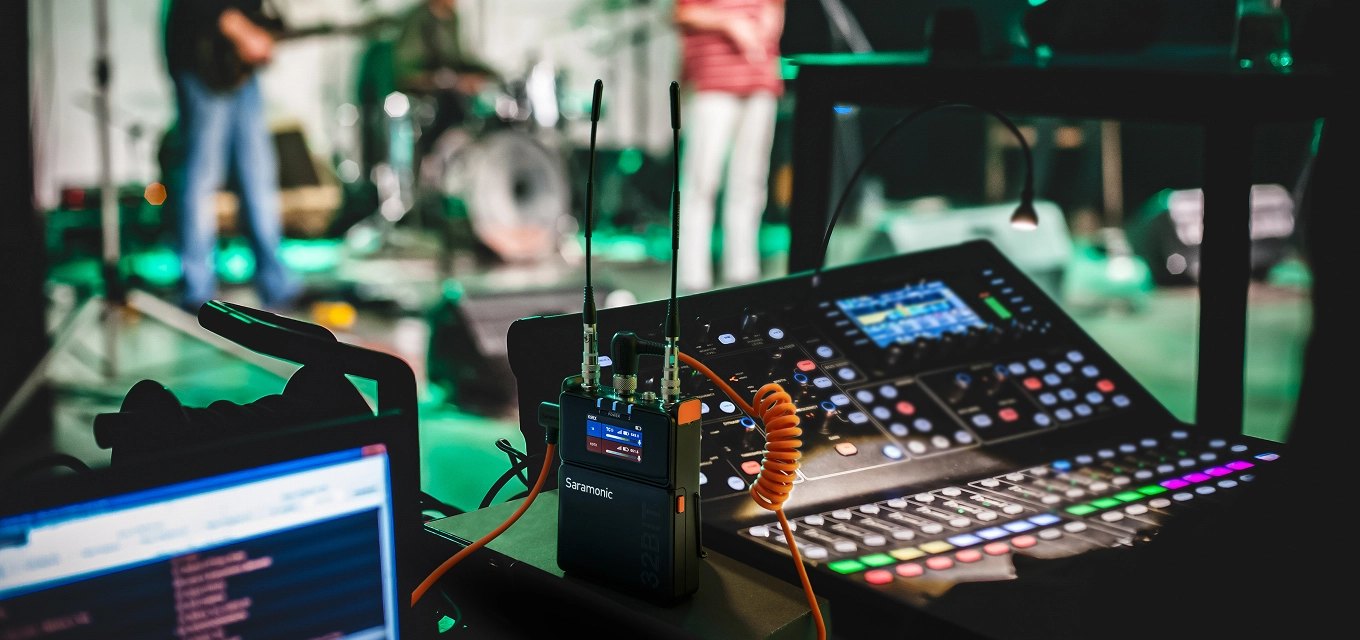

Recorder, Mischpult und Bühne

Ein Kabel 3,5 mm TRS auf XLR verbindet den Empfänger mit Recorder oder Mischpult, ein Kabel 3,5 mm TRS auf TRS mit der Kamera und ein Kabel USB-C auf USB-C mit Smartphone oder Computer. Das System eignet sich für Dreh, Livestream und Bühne.

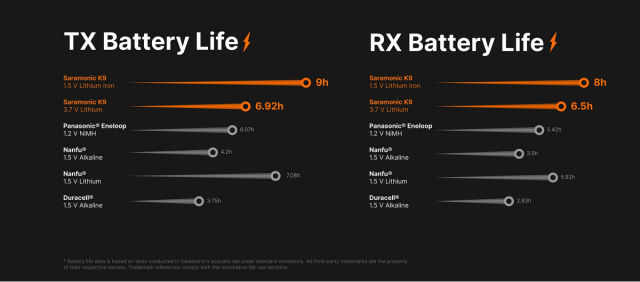

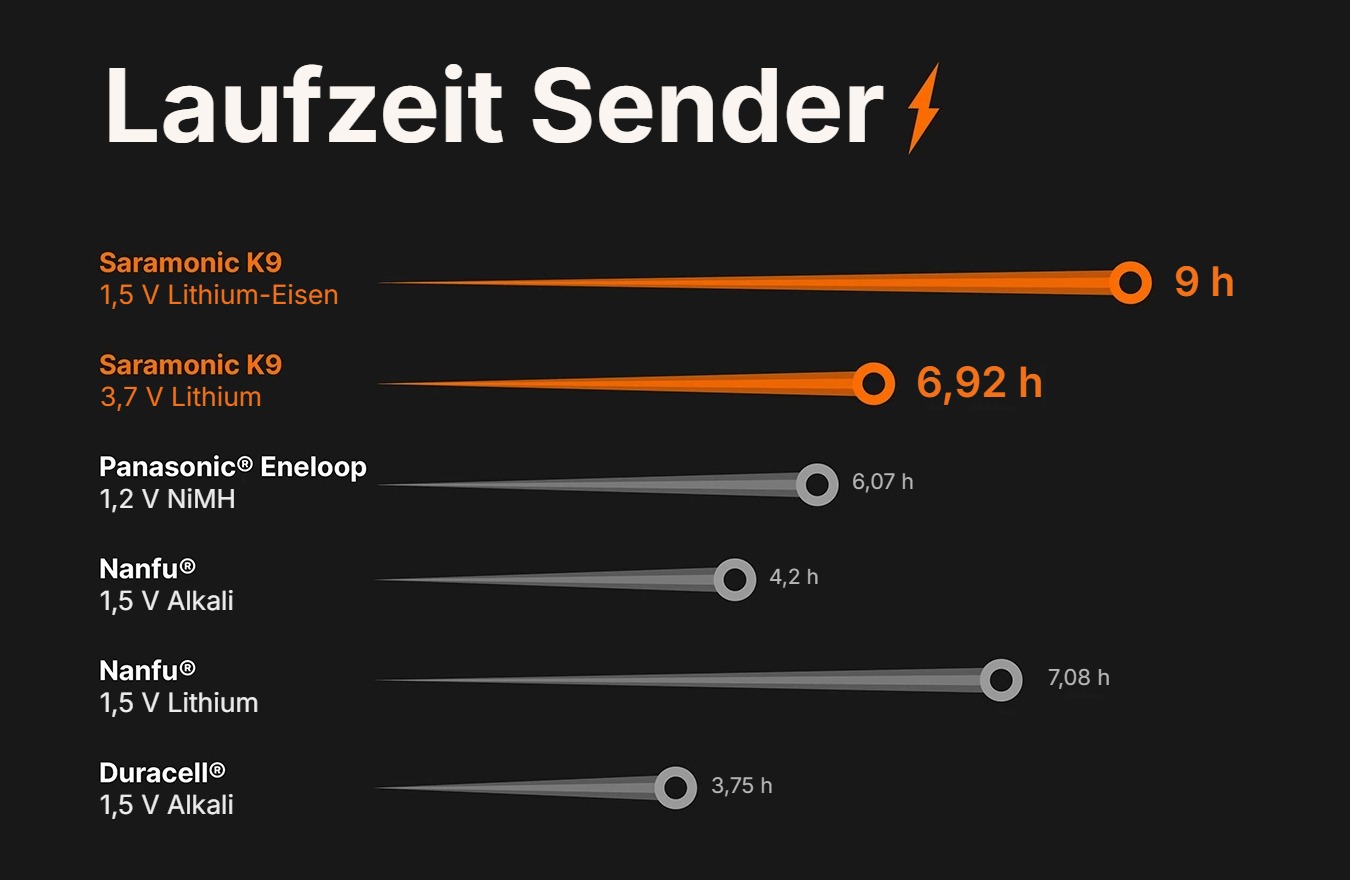

Laufzeit des Senders nach Batterietyp

Am längsten hält der Sender mit 1,5-V-Lithium-Eisen-Zellen durch, nämlich 9 Stunden; mit 3,7-V-Lithiumzellen etwa 6,9 Stunden und mit NiMH Eneloop 6,1 Stunden. Die Werte wurden im Akustiklabor von Saramonic unter Standardbedingungen gemessen.

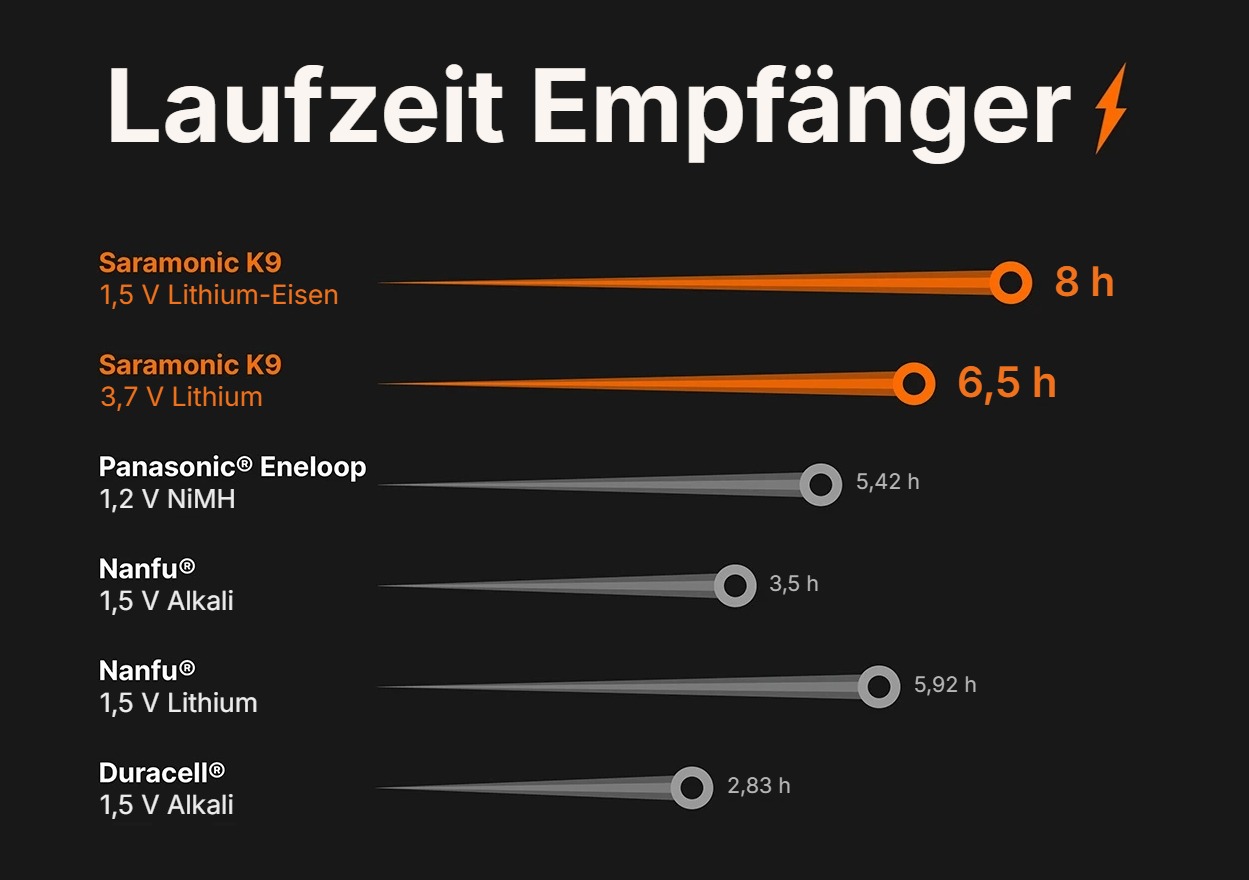

Laufzeit des Empfängers nach Batterietyp

Der Empfänger läuft mit 1,5-V-Lithium-Eisen-Zellen bis zu 8 Stunden, mit 3,7-V-Lithiumzellen 6,5 Stunden und mit NiMH Eneloop 5,4 Stunden. Die Werte wurden im Akustiklabor von Saramonic unter Standardbedingungen gemessen.

Weitere Informationen

Das Saramonic K9 ist ein zweikanaliges digitales UHF-Funk-Audiosystem, das für professionelle Filmproduktionen entwickelt wurde. Es verfügt über eine integrierte 32-Bit-Float-Aufnahmefunktion, präzise Timecode-Synchronisation und einen großen Dynamikbereich für außergewöhnliche Audioqualität. Das System umfasst robuste Miniatur-Ansteckmikrofone und bietet eine stabile, störungsfreie Leistung.

Das Saramonic K9 ist ein professionelles Zweikanal-Funk-Audiosystem, das für anspruchsvolle Filmproduktionsumgebungen entwickelt wurde. Durch die Nutzung des zuverlässigen digitalen UHF-Spektrums bietet es eine hervorragende Störfestigkeit und stabile Übertragung und übertrifft damit herkömmliche 2,4-GHz-Systeme. Das System verfügt über einen beeindruckenden Eingangsdynamikbereich von 130 dB und einen analogen Ausgang von 120 dB, wodurch eine hochauflösende Audioaufnahme von leisesten Flüstern bis zu lautesten Geräuschen gewährleistet ist. Ein wichtiges Merkmal ist die integrierte 32-Bit-Float-Aufnahme mit bis zu 256 GB Speicherplatz, die garantiert, dass kein Ton abgeschnitten wird oder verloren geht, und eine nahtlose Wiederherstellung in der Postproduktion ermöglicht. Für optimierte Arbeitsabläufe bietet das K9 auch eine Timecode-Synchronisation, mit der Sie alle Ihre Geräte über die Saramonic System App oder eine 3,5-mm-Kabelverbindung drahtlos auf den exakten Frame synchronisieren können, wodurch manuelle Nachbearbeitungsprobleme vermieden werden. Das System umfasst branchenführende 3-mm-Miniatur-Ansteckmikrofone, die sich leicht verstecken lassen und über eine IP67-Staub- und Wasserbeständigkeit sowie kevlarverstärkte Kabel für außergewöhnliche Haltbarkeit verfügen. Die Geräte sind mit versteckten Tasten ausgestattet, um ungewolltes Drücken während der Aufnahme zu verhindern. Der Sender hat eine Betriebsdauer von 9 Stunden und der Empfänger von 8 Stunden mit einem Batteriesatz, mit vielseitigen Stromversorgungsoptionen, darunter USB-C und verschiedene Batterietypen.

Hauptmerkmale:

• Digitale UHF -Funkübertragung für überragende Stabilität
• 32-Bit-Float-Aufzeichnung mit 256 GB Speicher
• Timecode-Synchronisation über App oder Kabelverbindung
• 130 dB Eingangsdynamikbereich
• IP67 staub- und wasserfestes Miniatur-Ansteckmikrofon
• Versteckte Tasten zur Vermeidung versehentlicher Bedienung
• Bis zu 9 Stunden Akkulaufzeit am Sender
