Skaarhoj GPI Triggers to SDI Tally

SDI-GPI Link wandelt GPI-Kontaktauslöser in Tally im SDI-Signal für Blackmagic Design-Kameras. Die Eingänge 1–8 schalten das rote Tally der Kameras 1–8, die Eingänge 9–16 das grüne Preview-Tally. Übrige CCU-Daten bleiben unverändert.

SKAARHOJ SDI-GPI Link bettet Tally-Informationen aus GPI-Kontakteingängen in das SDI-Signal zu den Blackmagic Design-Kameras ein. Ab Werk ist er für die Kamera-IDs 1–8 eingerichtet: Wird Eingang 1–8 gegen GND geschlossen, leuchtet das rote Tally der jeweiligen Kamera, die Eingänge 9–16 an derselben DB25-Buchse steuern das grüne Preview-Tally. Eine andere Belegung, etwa nur rotes Tally für die Kameras 1–16, ist in der Weboberfläche schnell eingestellt.

Tally von GPI direkt ins SDI

16 Kontakteingänge, umgesetzt in Tally für Blackmagic Design-Kameras im SDI-Rücksignal.

16 GPI-EingängeTally ins 3G-SDIOptokoppler-EingängeWeb-KonfigurationUniSketch OS

Kontakte statt Programmierung

Die GPI-Eingänge sind mit Optokopplern ausgeführt und werden durch Schließen gegen GND ausgelöst. An die DB25-Buchse lässt sich so praktisch jeder Mischer oder jedes Gerät mit Kontaktausgang anschließen.

Nur das Tally wird geändert

Der SDI-Eingang wird mit der Quelle des Kamera-Rücksignals verbunden, meist einem Programmausgang, der auch CCU-Daten von einem ATEM-Mischer, einem SKAARHOJ RCP oder dem Blackmagic Arduino Shield tragen kann. SDI-GPI Link reicht alle CCU-Daten durch und überschreibt nur das Tally.

Auch für Ultra-HD-Kameras

Das Programmsignal muss nicht dem Videoformat der Kameras entsprechen. Das Kameraprotokoll wird über das HD-Signal gesendet, sodass auch Kameras in Ultra HD nutzbar sind.

Tally für Blackmagic-Kameras ohne ATEM

SDI-GPI Link bringt Tally zu Blackmagic Design-Kameras auch in Setups, in denen der Mischer kein Tally über SDI sendet. Dafür genügen Kontaktausgänge und ein SDI-Kabel.

Werkseinstellung

Eingänge 1–8 rotes Tally der Kameras 1–8, Eingänge 9–16 grünes Preview-Tally.

Einfach anpassbar

Zuordnung der Eingänge zu Kameras und Farben in der Weboberfläche.

Breite Formatunterstützung

HD-Formate 720p, 1080i und 1080p bis 60 Bilder pro Sekunde.

Komplette Anschlüsse

Ethernet, 12 V DC, Micro-USB, 3G-SDI-Ein- und -Ausgang sowie DB25.

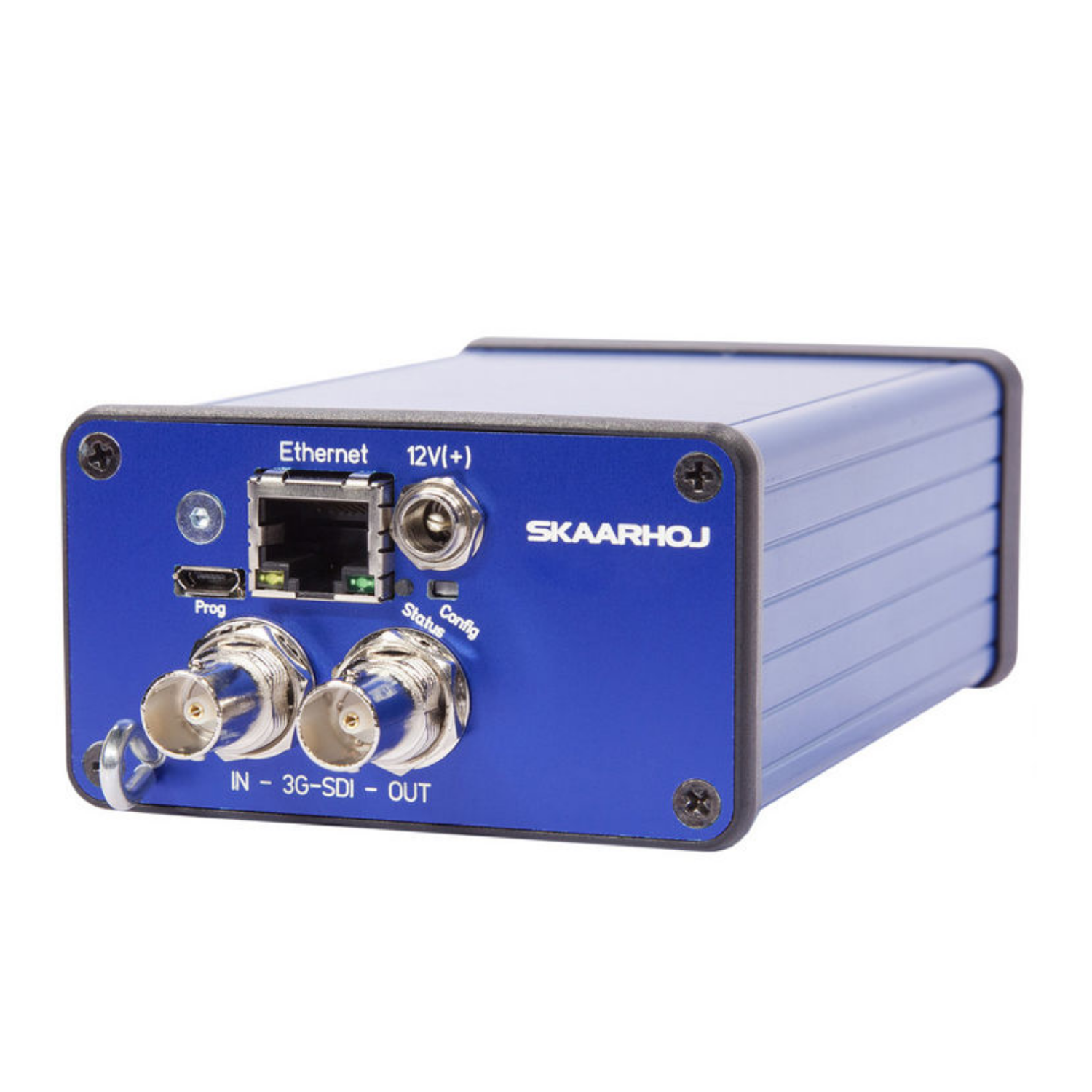

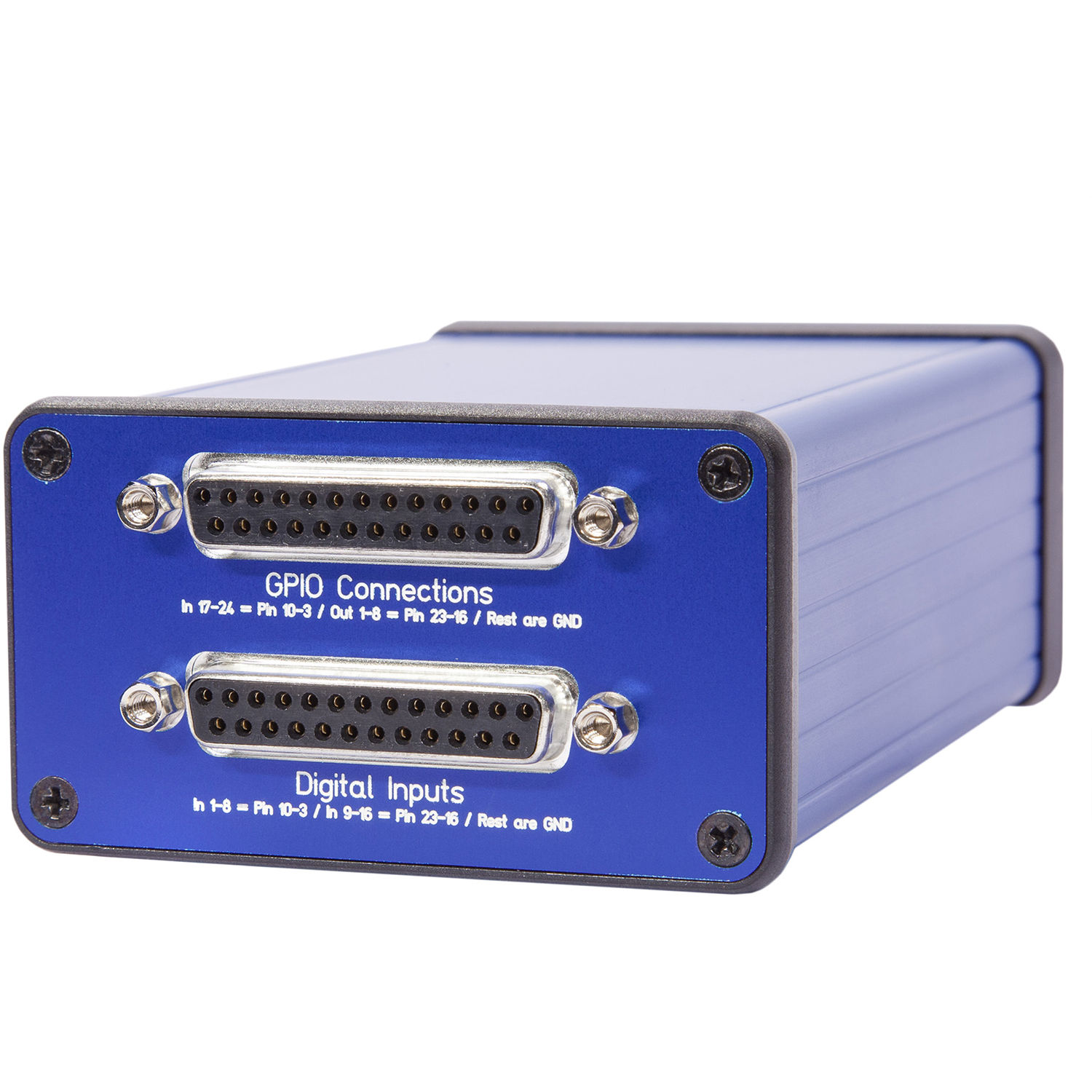

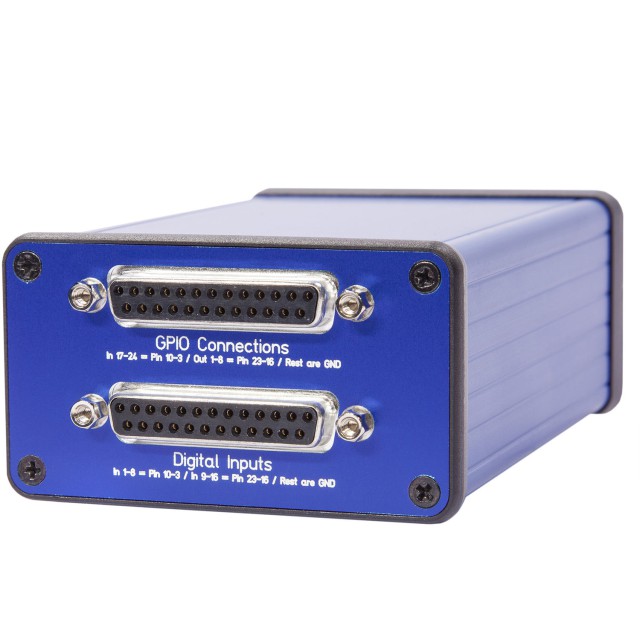

Tally von Kontakten ins SDI-Signal. Vorne sitzen 3G-SDI-Ein- und -Ausgang für die Tally-Signale von Blackmagic Camera Control, hinten die DB25-Buchse mit 16 optisch isolierten GPI-Eingängen, ausgelöst durch Schließen gegen GND.
