Skaarhoj Tally Box

SKAARHOJ Tally Box ist ein Ethernet-Tally-System mit 8 RJ45-Ausgängen für Tally-Light-Leuchten. Es versteht TSL, Raw Panel und HTTP, folgt einem ATEM- oder vMix-Mischer direkt und wird per PoE oder 12 V DC versorgt.

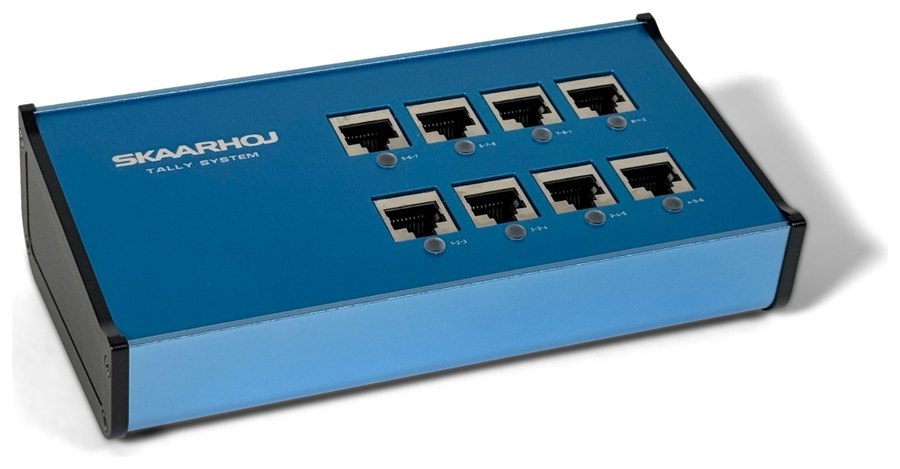

SKAARHOJ Tally Box überträgt Tally-Signale vom Bildmischer oder Steuersystem an externe SKAARHOJ Tally-Light-Leuchten an den Kameras. Jeder der acht RJ45-Ausgänge führt das rote und grüne Signal für eine Kamera und versorgt die Leuchte über dasselbe Kabel mit Strom. Ideal überall dort, wo Technik verschiedener Hersteller zusammenkommt oder das eingebaute Tally-Licht der Kamera zu klein ist oder etwa vom Teleprompter verdeckt wird.

Tally für acht Kameras

Ein Ethernet-Tally-System für Broadcast, Live-Produktion und AV-Installationen, das Tally-Leuchten mit Mischern fast aller Hersteller verbindet.

8 RJ45-AusgängeBis 3 Leuchten/AusgangTSL, ATEM, vMixPoE oder 12 V DCMade in Denmark

In Minuten einsatzbereit

Die Tally Box kommt ins selbe Netzwerk wie das Produktionssystem, die Leuchten werden sternförmig oder in Reihe angeschlossen und die Tally-Quelle in der Weboberfläche gewählt. An einem Ausgang lassen sich bis zu drei Leuchten hintereinander betreiben.

Für Moderator und Kameramann

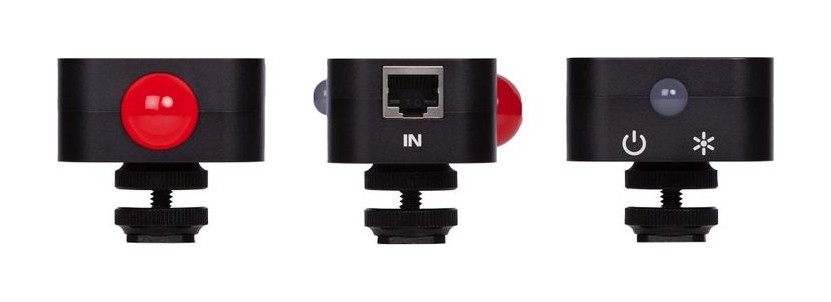

Auf der Moderatorseite zeigt ein großes rotes Licht unmissverständlich, dass die Kamera auf Sendung ist. Der Kameramann sieht ein kleineres rot-grünes Licht für Program und Preview; montiert wird die Leuchte auf einem Cold Shoe oder mit einer 1/4"-Schraube.

Nicht nur für Broadcast

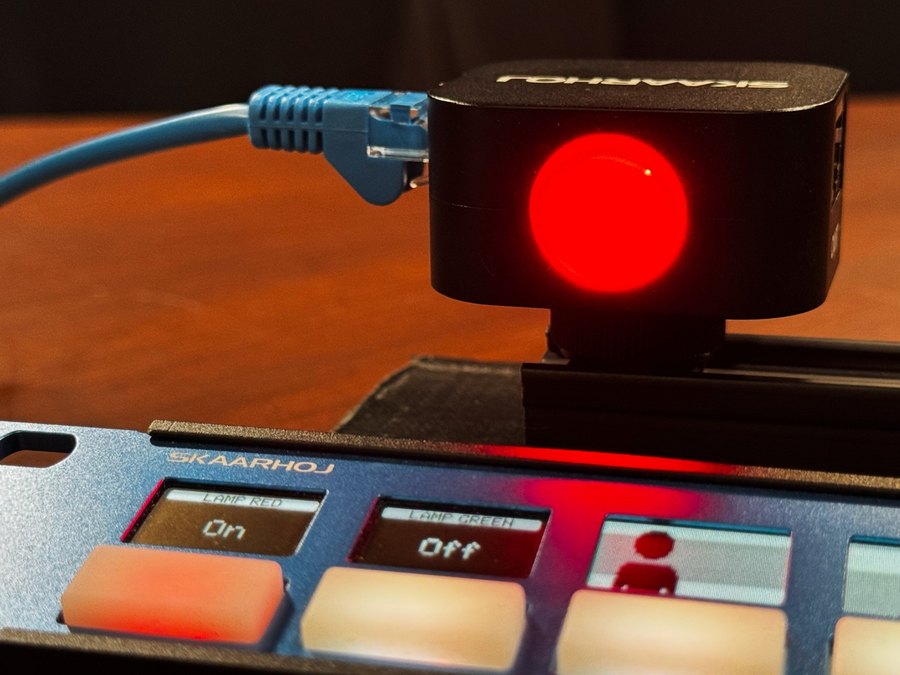

Die Leuchten eignen sich auch für AV- und Firmeninstallationen, etwa um den aktiven Sprecher in einer Besprechung oder die Systemverfügbarkeit anzuzeigen. Ausgelöst werden sie automatisch vom Mischer oder manuell über Tasten von SKAARHOJ-Controllern.

Ein Tally-System für das ganze Studio

Die Tally Box verbindet Geräte verschiedener Hersteller mit unterschiedlichen Protokollen: TSL 3.1 und 5.0, Raw Panel, HTTP-API oder das direkte Folgen von ATEM- und vMix-Mischern. Ältere Systeme mit reinen GPIO-Schnittstellen werden über den SKAARHOJ ETH-GPI-Wandler angebunden.

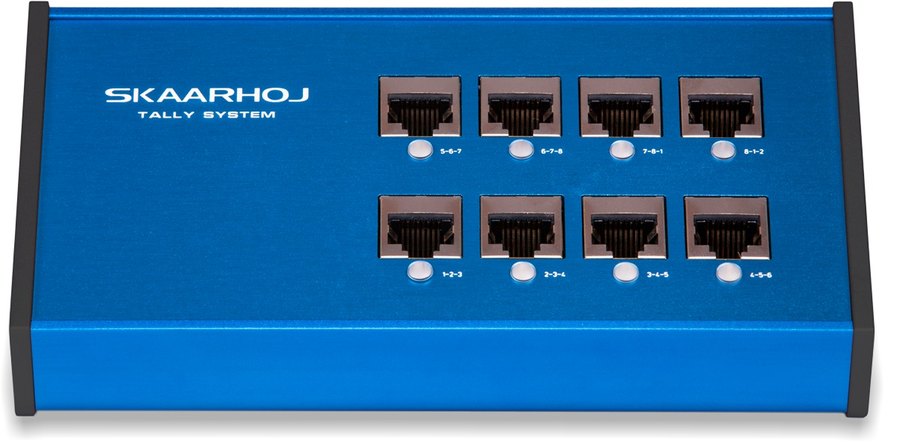

Acht Kameras

Jeder RJ45-Ausgang führt rotes und grünes Tally-Signal für eine Kamera.

Leuchten in Reihe

Bis zu drei Leuchten für dieselbe Kamera an einem einzigen Ausgang.

Ein Kabel

Leuchten erhalten Strom und Signal über ein Kabel, die Box läuft mit PoE oder 12 V DC.

Weboberfläche

Protokolle, Kamerazuordnung und Leuchtentest direkt im Browser einrichten.

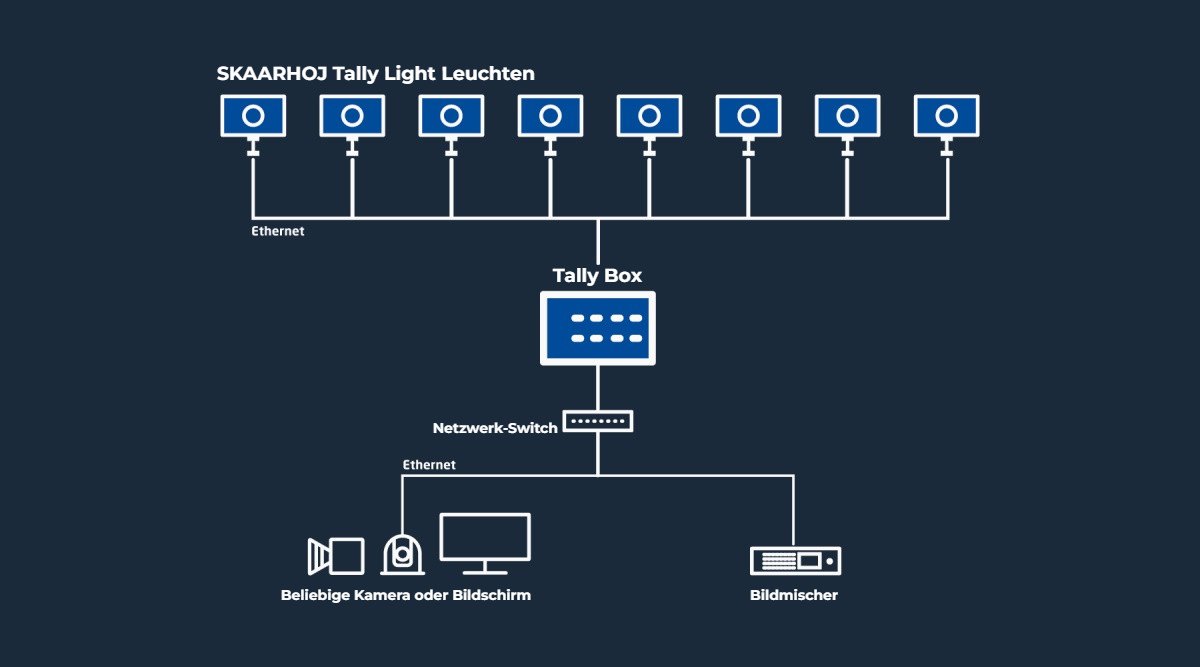

Systemaufbau. Die Tally Box befindet sich im selben Netzwerk wie Bildmischer und Kameras und bindet die Tally-Light-Leuchten über Ethernet-Kabel an – bis zu acht Kameras mit jeweils eigener Leuchte.
