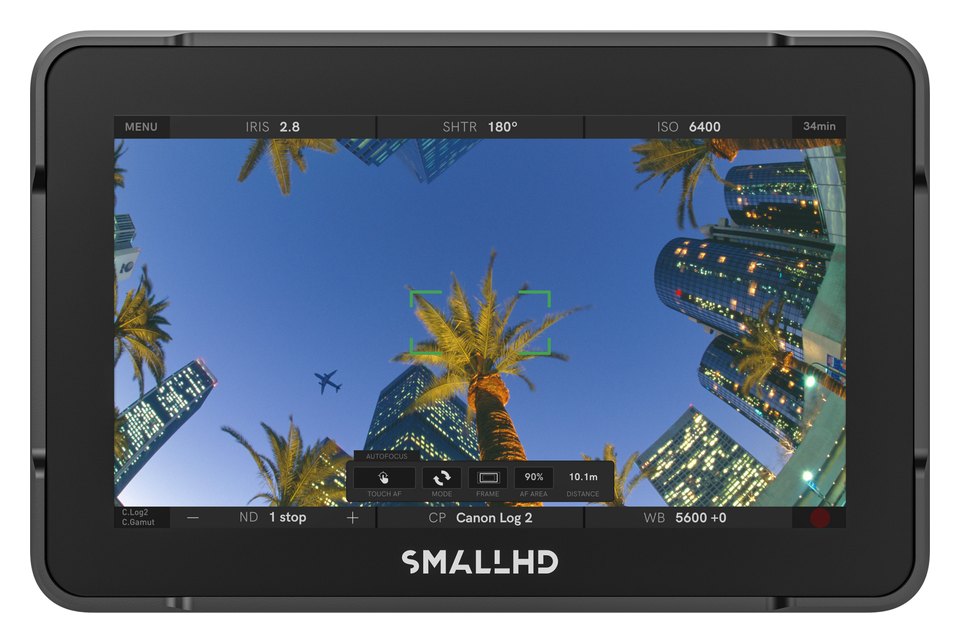

SmallHD Focus 504

Fünf Zoll, 1000 Nits, Full HD

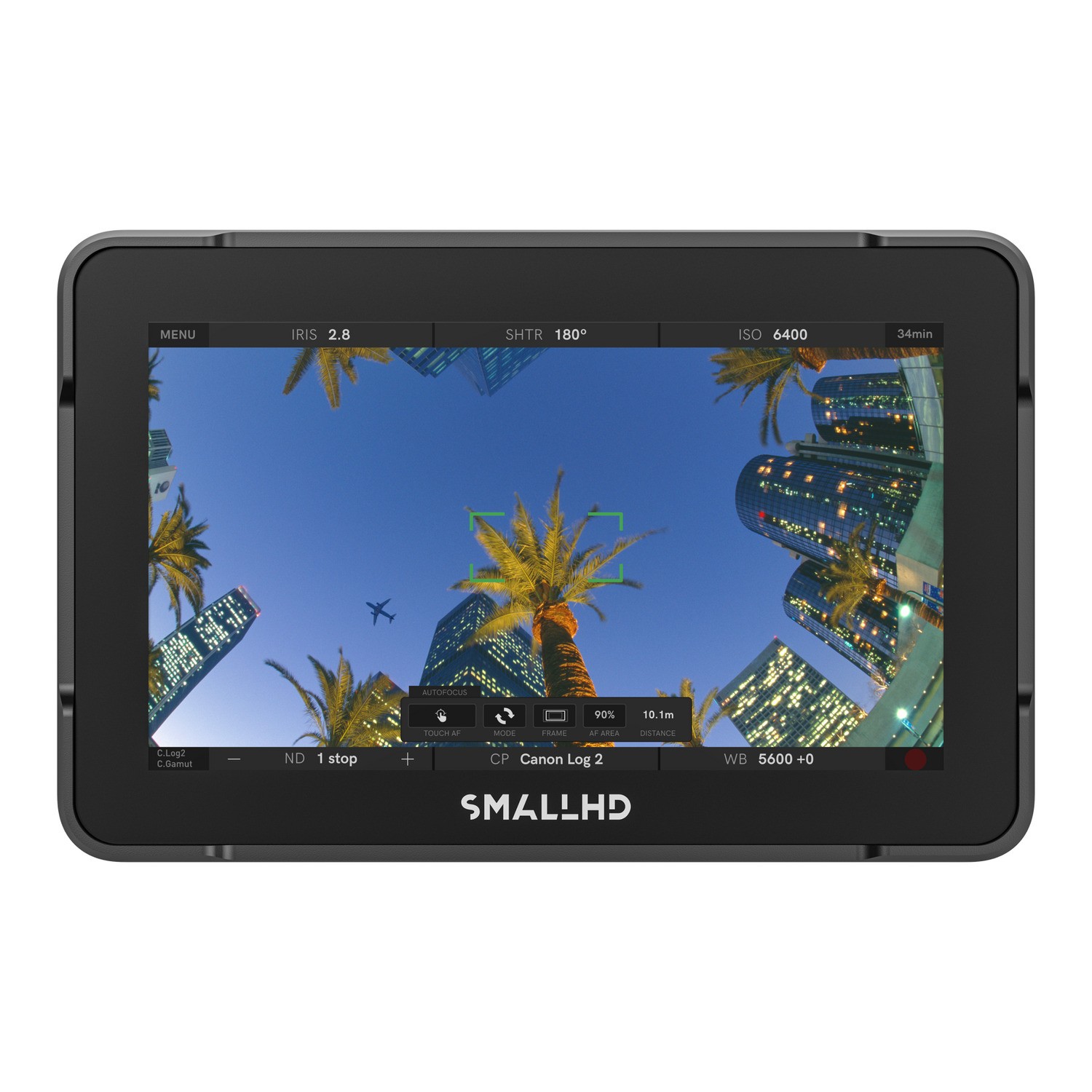

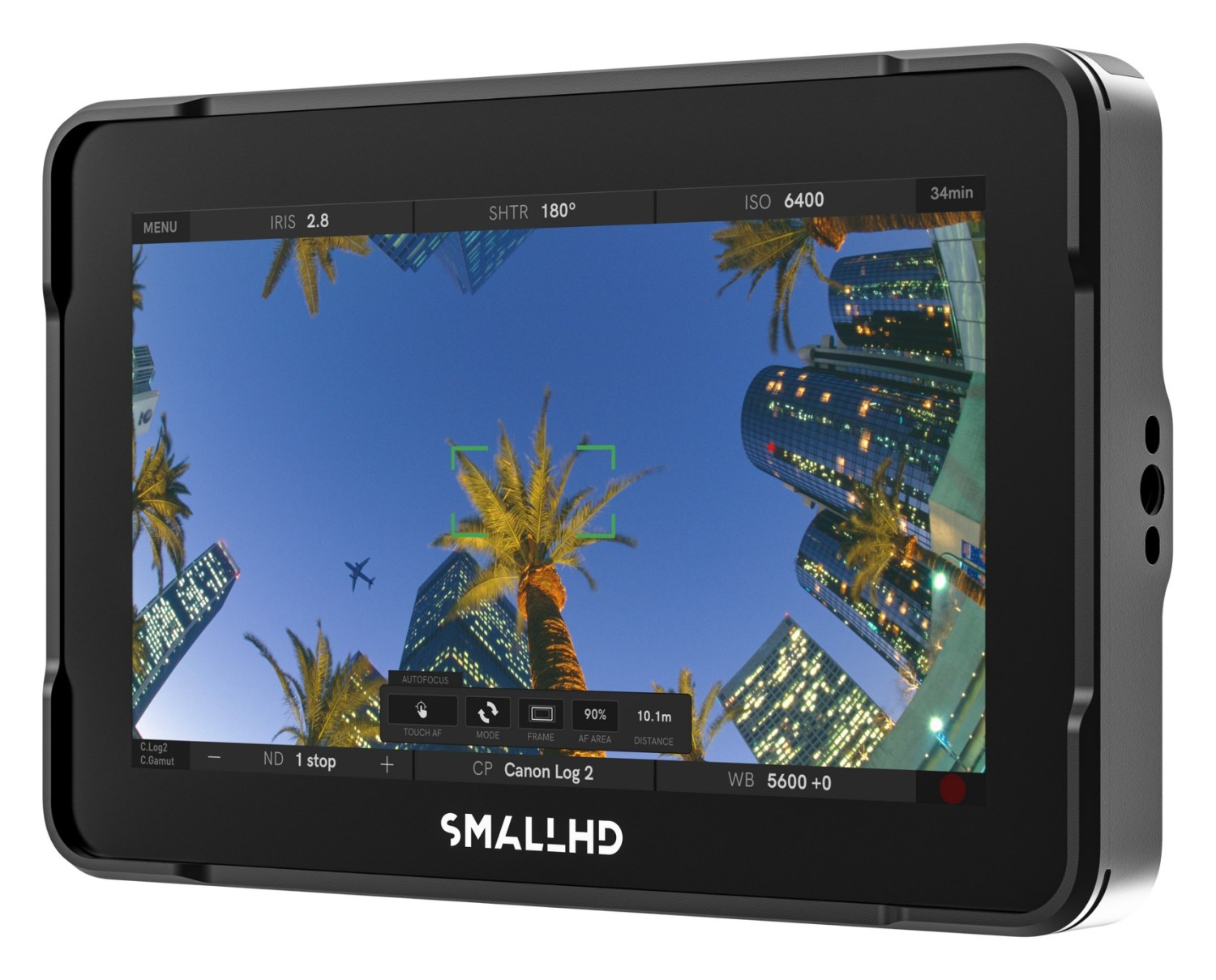

Das 4,97″ große IPS-Display mit 443 PPI zeigt das Kamerabild auch bei Tageslicht scharf. Bedient wird es per Touch, Joystick oder zwei frei belegbaren Tasten.

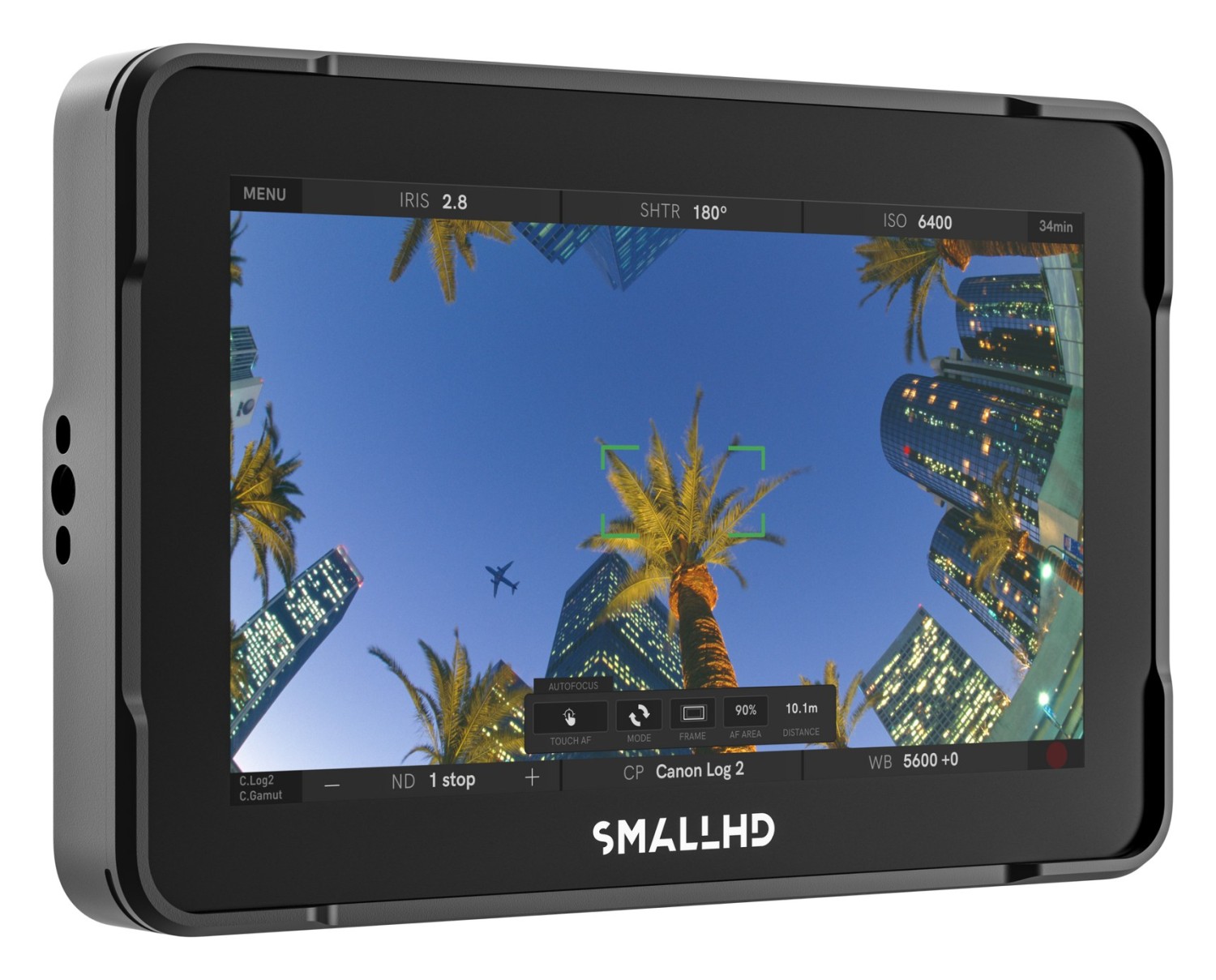

Helles Display für den Außeneinsatz

Das IPS-Panel mit 1000 Nits, Kontrast 1000:1 und 10-Bit-Verarbeitung (8-Bit-Panel) bleibt auch bei Tageslicht gut ablesbar. Die Bildwiederholrate beträgt 60 Hz, die Hintergrundbeleuchtung ist einstellbar.

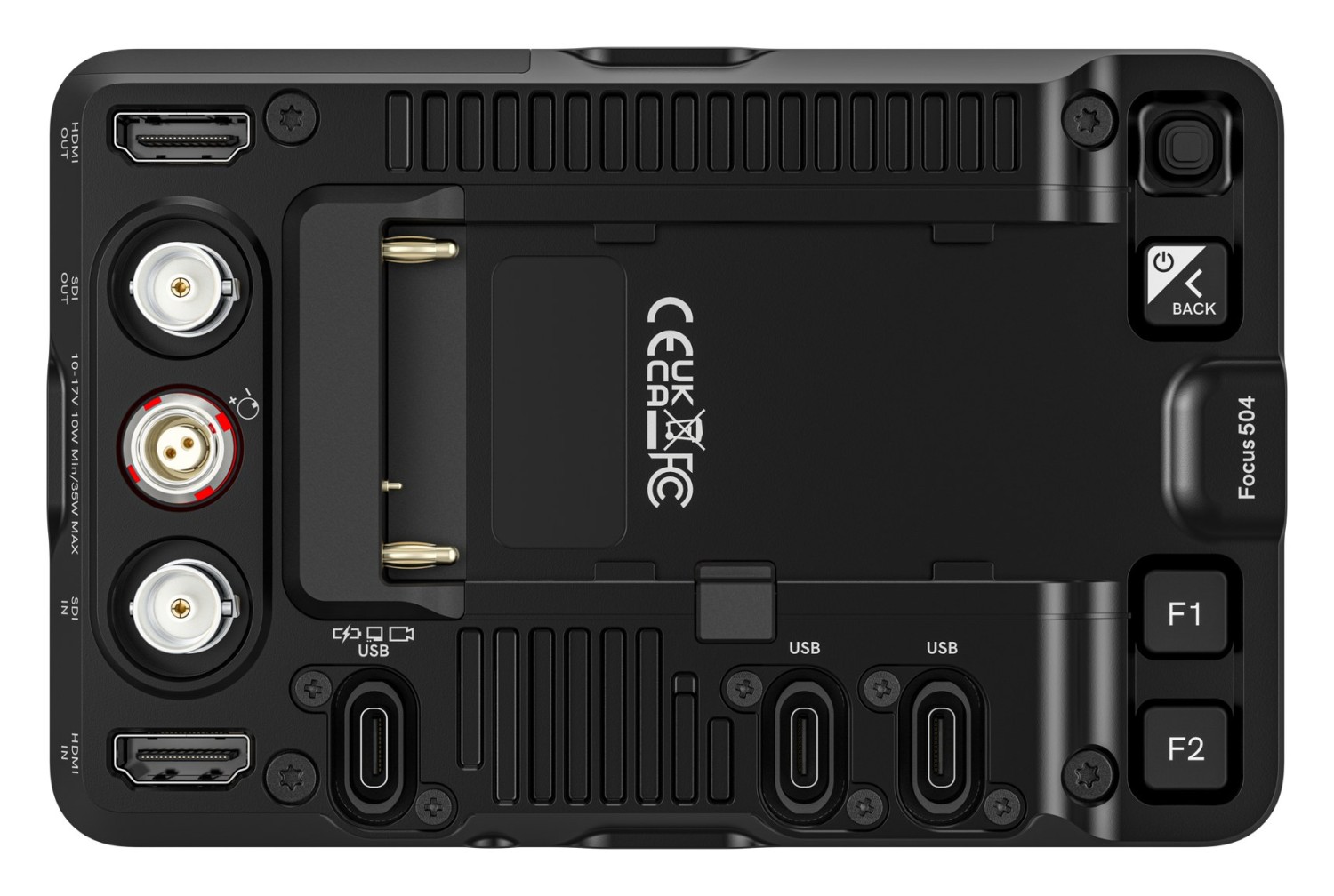

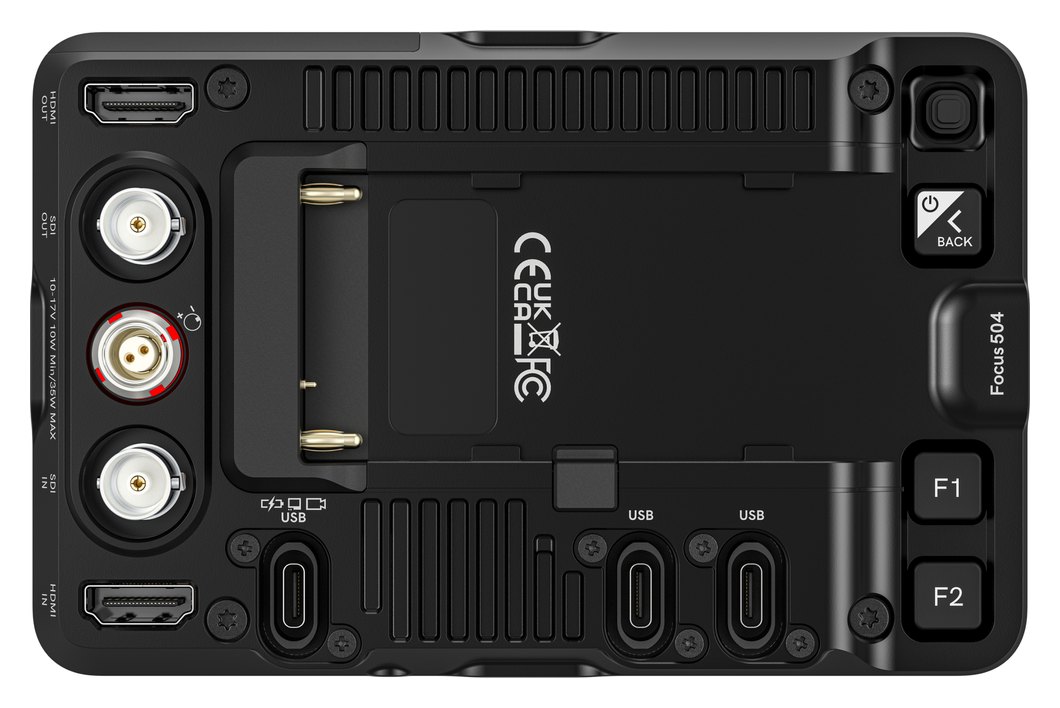

SDI und HDMI als Ein- und Ausgang

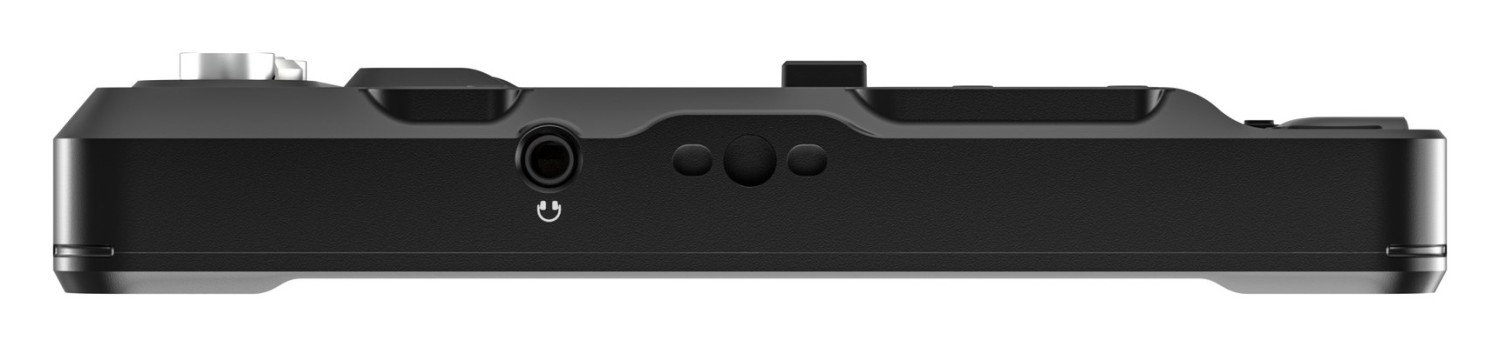

Die BNC-Buchsen für 3G-SDI nehmen bis 1080p60 an, das HDMI 2.0 in voller Größe (Typ A) bis 2160p30 oder 1080p120. Der Monitor wandelt HDMI zu SDI und umgekehrt und kann ein Bild mit LUT ausgeben. Ton von HDMI und SDI wird über den 3,5-mm-Kopfhörerausgang abgehört und auf bis zu 8 Kanälen ausgesteuert angezeigt.

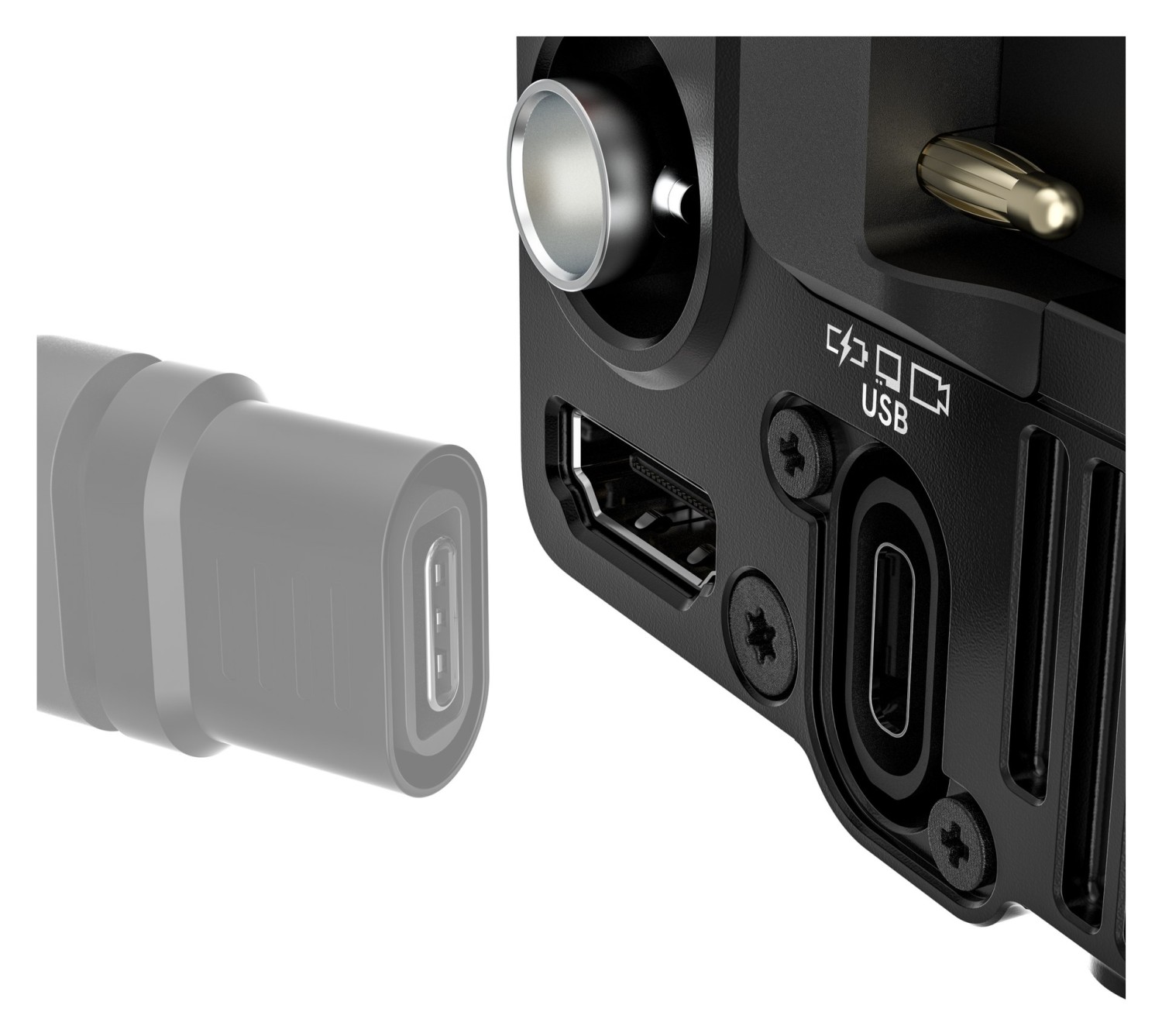

Drei verriegelbare USB-C-Ports

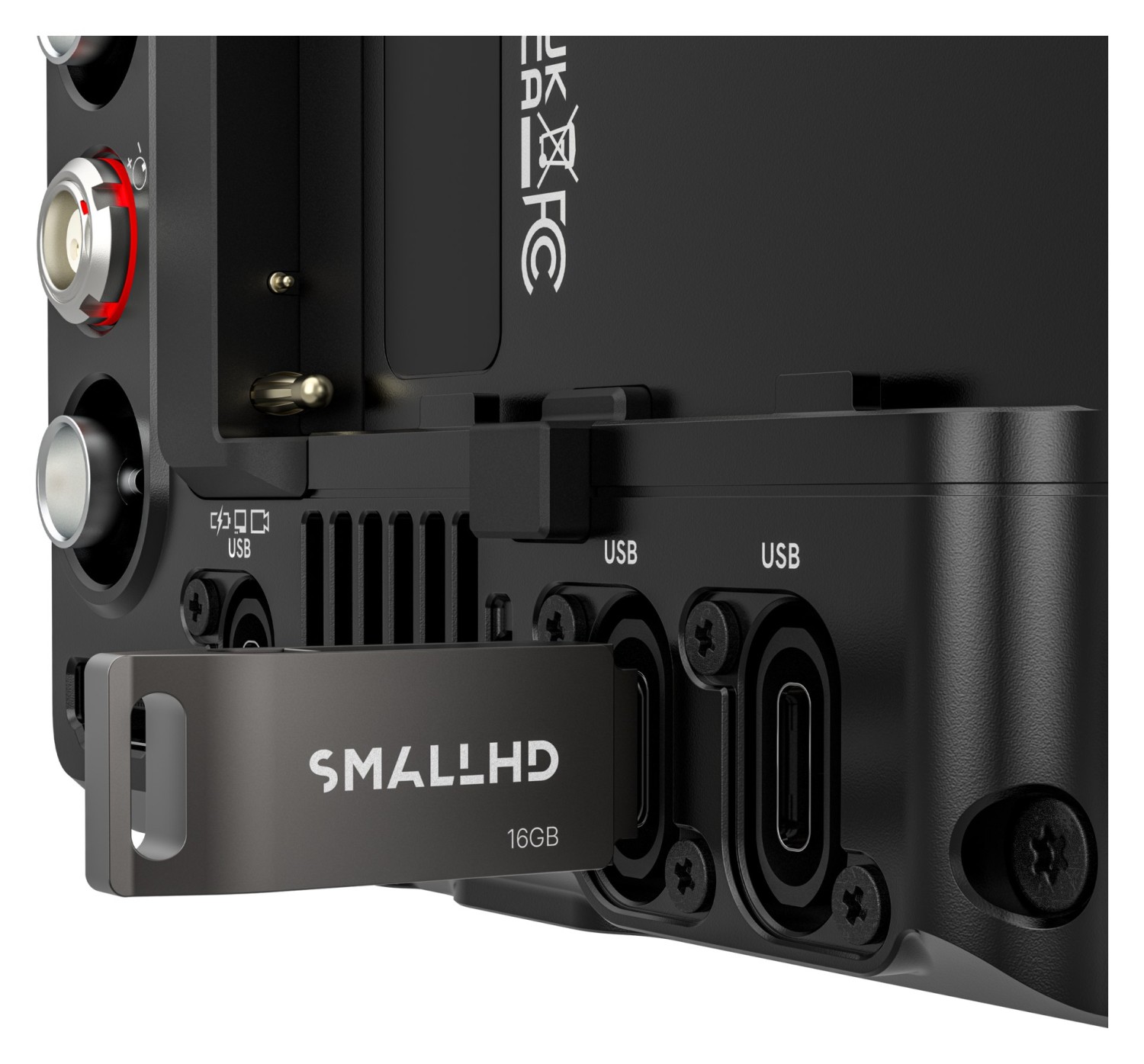

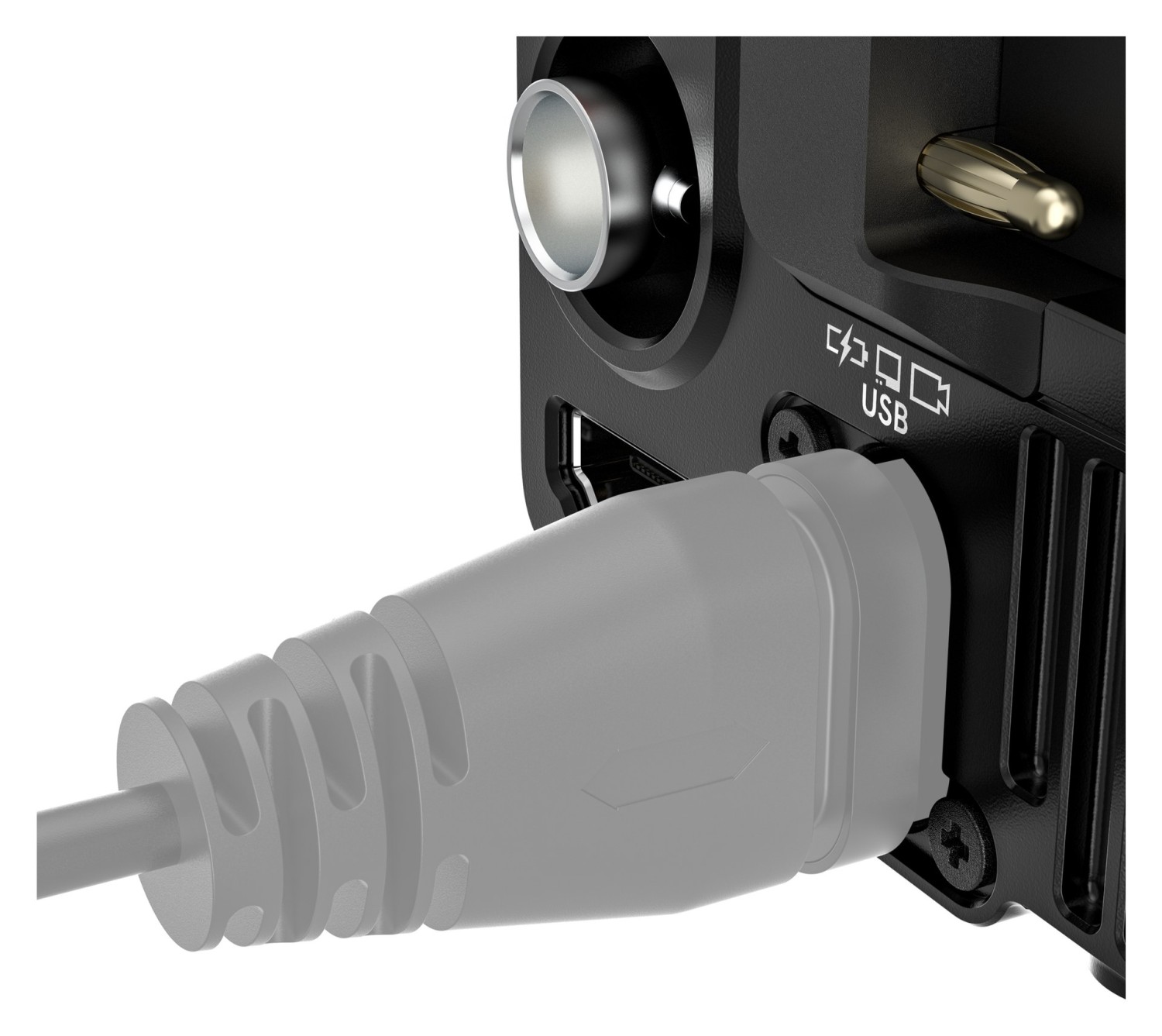

Der PVC-Port (Power, Video, Communication) dient als Stromein- oder -ausgang, als Videoeingang per DisplayPort Alt Mode und für Daten – je nach angeschlossenem Gerät, Kabel und Firmware. Zwei weitere USB-C-Ports versorgen Zubehör mit 5 V / 1,5 A und übertragen Daten für Kamerasteuerung, Firmware-Updates, LUTs und Screenshots auf einem USB-Stick.

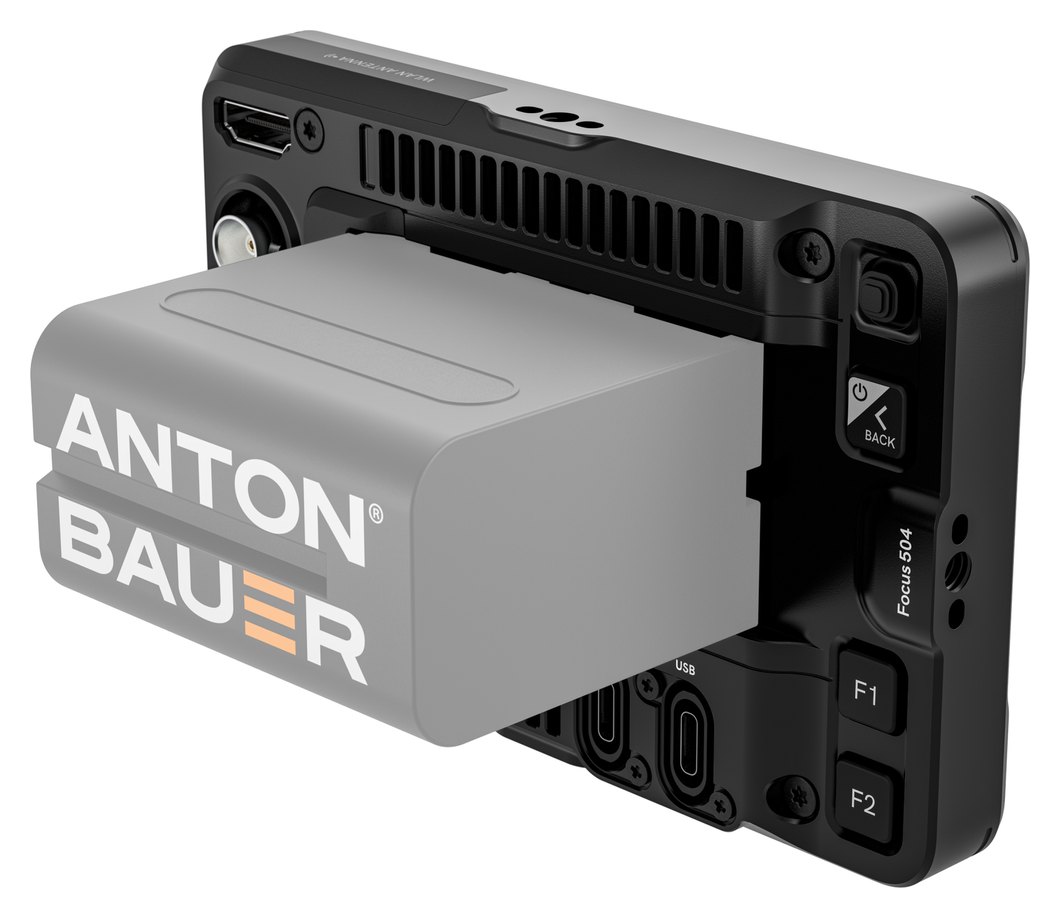

Strom vom Akku oder vom Rig

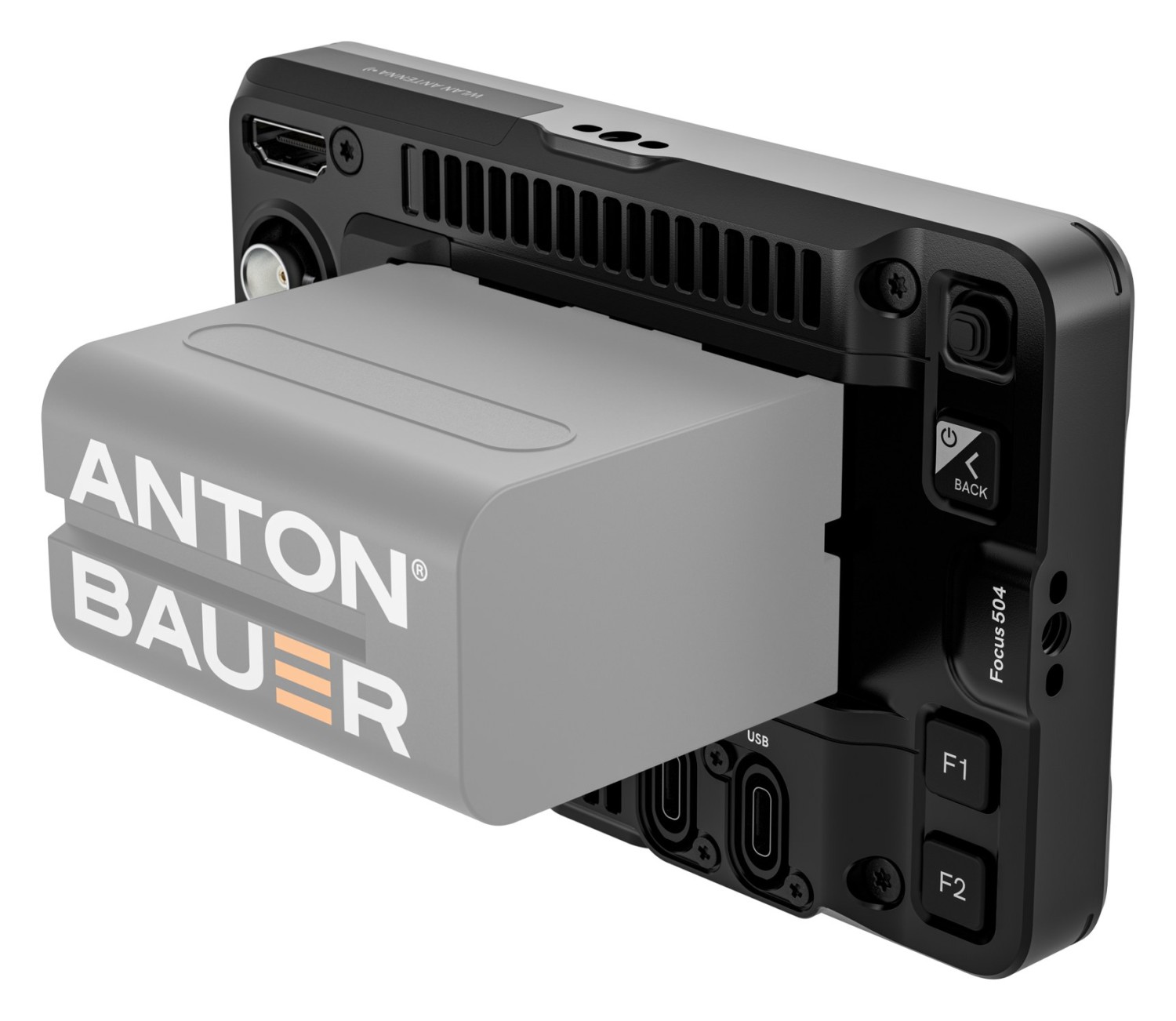

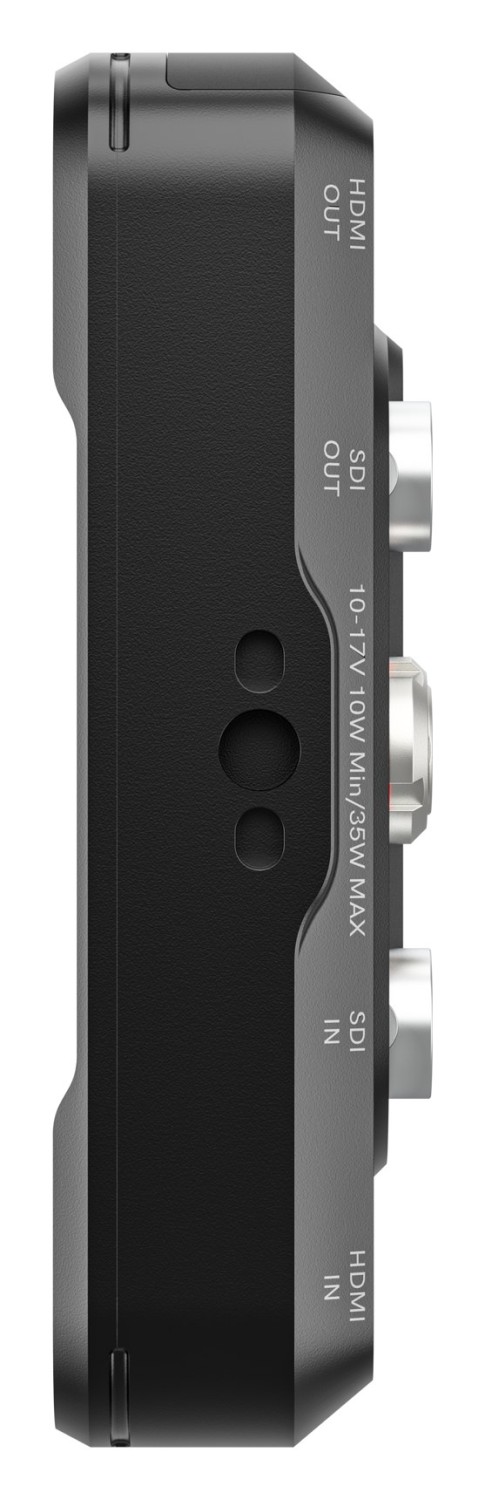

Auf der Rückseite sitzt eine eingebaute Platte für einen Sony L-Series-Akku. Extern wird der Monitor über den verriegelbaren 2-Pin-Anschluss mit 10–17 V versorgt; empfohlen ist ein Netzteil mit 12–15 V und etwa 2,5 A. Der Monitor allein nimmt 10 W auf, maximal 35 W.

LUTs für Vorschau und Ausgang

Eine 33-Punkt-Kalibrier-LUT im Monitor, 17-Punkt-Anwender-LUTs vom Wechselmedium und eine LUT am SDI-, HDMI- oder PVC-Ausgang. Import per USB-Stick oder über die App Fleet Control.

Anamorphotische Entzerrung

Entzerrung um 0,75×, 1,33×, 1,5×, 1,66×, 2,0× und 2,5× für Aufnahmen mit anamorphotischen Objektiven.

Befestigung an vier Seiten

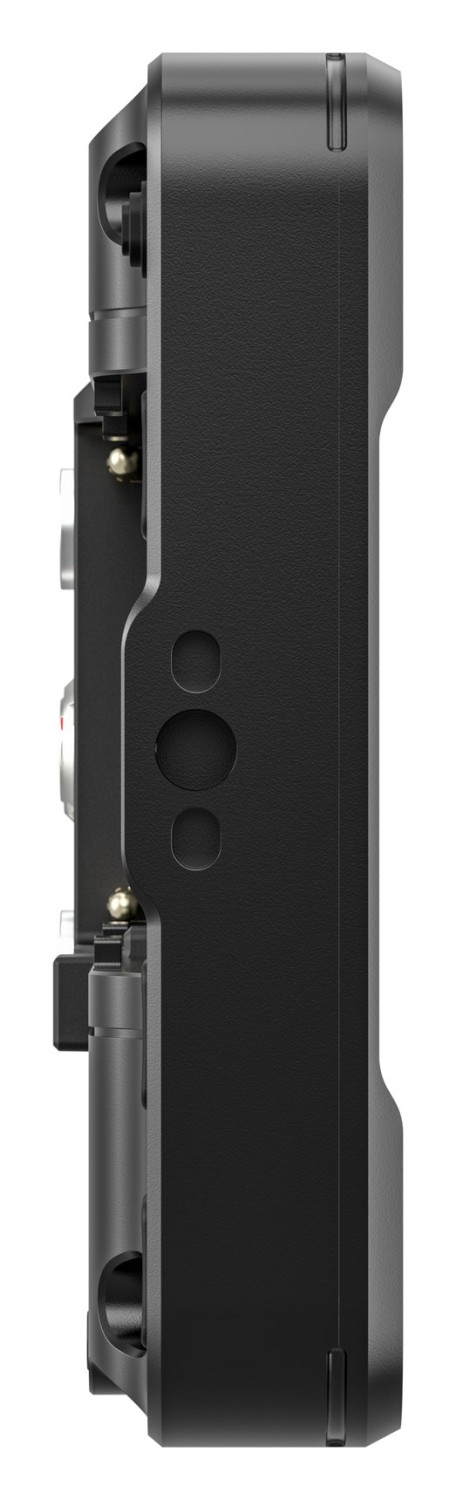

Vier 1/4″-20-Gewinde oben, unten und seitlich mit ARRI-Passstiften halten den Monitor verdrehsicher in jeder Lage.

Bereit für die Kamerasteuerung

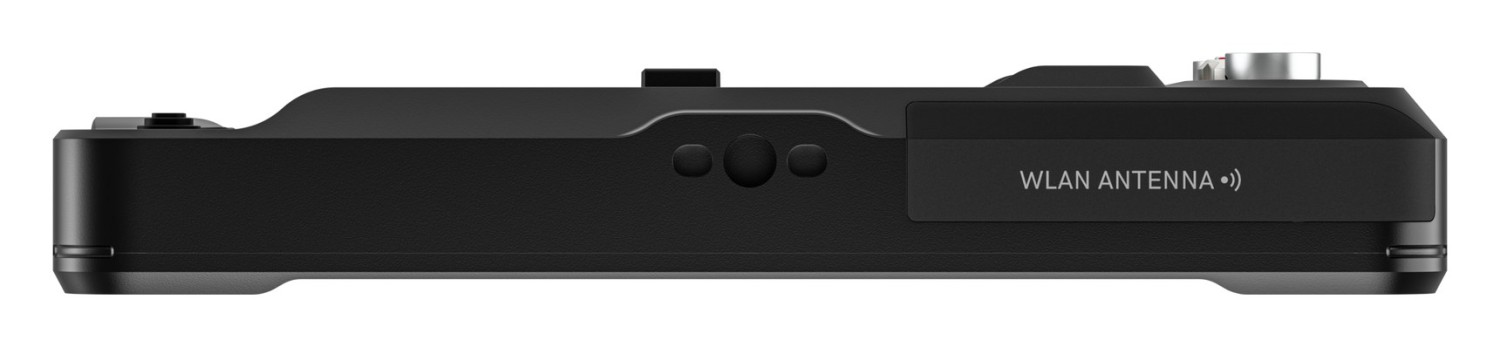

WLAN 2,4 GHz und die USB-C-Ports sind für die Steuerung von ARRI-, Sony-VENICE- und RED-Kameras vorbereitet. Die Funktion folgt per Software-Update, Lizenzen sind separat erhältlich.
