Sony SMAD-P3D

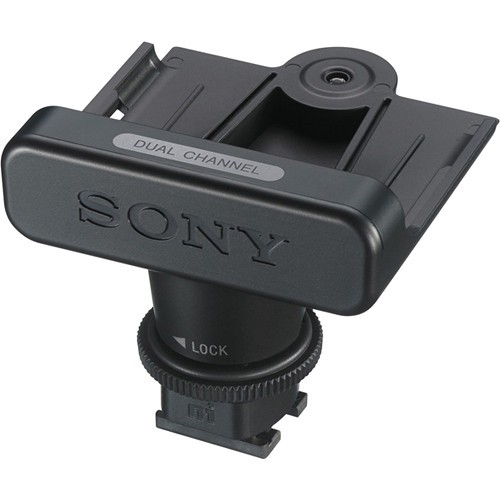

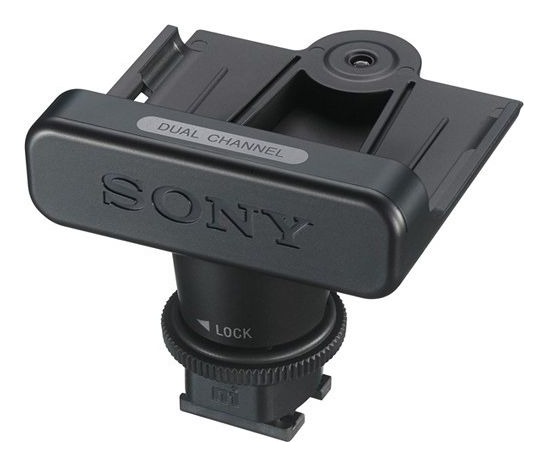

Der Sony SMAD-P3D ist ein zweikanaliger Multi-Interface-Schuhadapter (MI), mit dem der Funkempfänger Sony URX-P03D ohne Kabel mit einem Camcorder oder einer Kamera verbunden wird. Beide Audiokanäle gelangen über den Schuh in die Kamera, und an professionellen Camcordern bezieht der Empfänger auch seinen Strom von der Kamera.

Empfänger auf dem Schuh statt am Kabel

Ton und Strom laufen über die Kontakte des Schuhs, es hängt also kein XLR-Kabel am Rig, das hängen bleiben oder sich lösen könnte.

URX-P03D2 KanäleMI-Schuhohne XLR-Kabel

Beide Kanäle über den Schuh

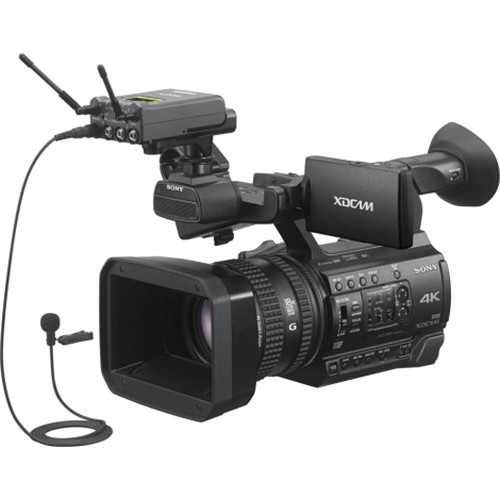

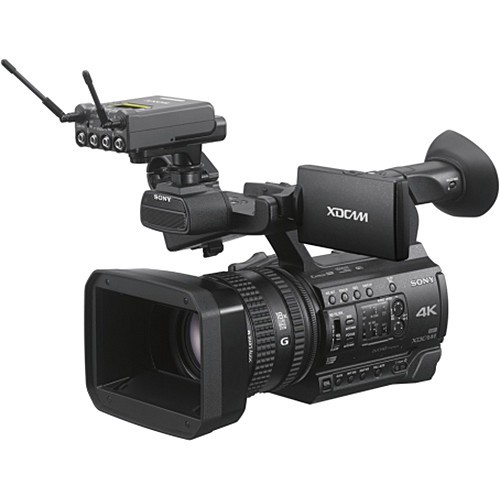

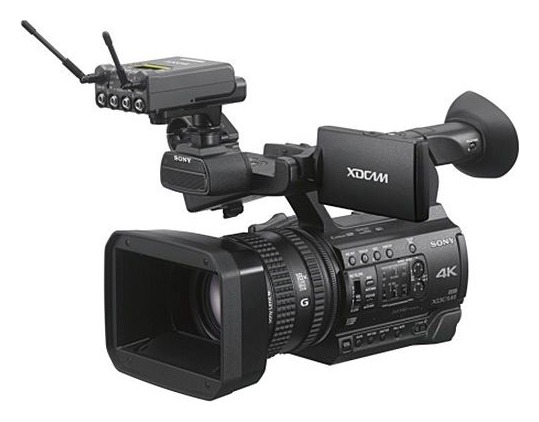

An einem XDCAM- oder NXCAM-Camcorder wird der Empfänger URX-P03D mit dem Adapter in den MI-Schuh geschoben, und die Kamera zeichnet beide Kanäle auf. Der Empfänger schaltet sich mit der Kamera ein und aus.

Ein Schalter für das ganze Rig

An professionellen Camcordern bezieht der Empfänger seinen Strom von der Kamera, Batterien im Empfänger sind nicht nötig.

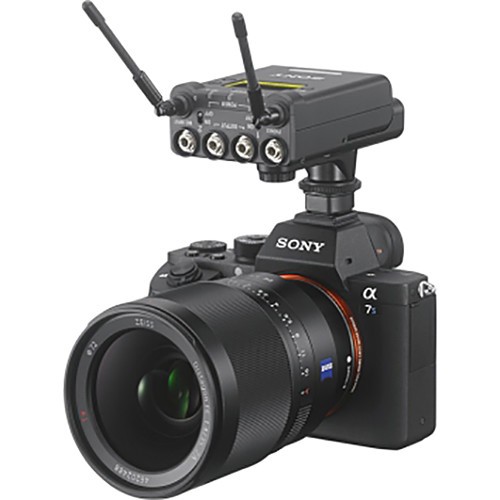

An α-Kameras: Empfänger mit AA-Batterien

Der Ton gelangt über den Schuh auch in α-Kameras; die Stromversorgung ist dort nicht garantiert, daher gehören AA-Batterien in den Empfänger und der Modus BATT ONLY.

Mit dem Adapter SMAD-P3D wird der Funkempfänger URX-P03D der UWP-D-Serie auf Camcorder und Wechselobjektivkameras mit Multi-Interface-Schuh (MI) gesetzt. Eine Kabelverbindung entfällt: Das Audiosignal des Empfängers gelangt über den Schuh direkt in die Kamera. Außerdem kann der Empfänger seinen Strom von der Kamera beziehen, und die Kamera schaltet ihn mit sich ein und aus – die Stromversorgung des Funksystems steuert also ein einziger Schalter.

Kein XLR-Kabel nötig

Über den MI-Schuh gelangt das zweikanalige Audiosignal des Empfängers URX-P03D ohne XLR-Kabel in die Kamera.

Stromversorgung von der Kamera

Die Stromversorgung des Empfängers lässt sich vom Camcorder oder von der Kamera ein- und ausschalten. Bei α-Kameras, Cyber-shot, Handycam-Camcordern und der ILME-FX3 sind Stromversorgung und Ein-/Ausschalten über die Kamera jedoch nicht garantiert: Legen Sie neue Alkali-Batterien AA in den Empfänger ein und stellen Sie im Menü PWR SOURCE die Option BATT ONLY ein, damit sich die Kamera nicht unerwartet abschaltet und keine Daten verloren gehen.

Netzbetrieb und Firmware

PXW-Z150 und HXR-NX5R benötigen bei Netzbetrieb einen eingesetzten Akku, sonst ist die Versorgung des Empfängers über die Kamera nicht garantiert. Die PXW-X200 benötigt Firmware 2.00 oder neuer.

Aufnahme vom Schuh und vom Kameraeingang

Wenn PXW-Z150, HXR-NX5R, HXR-NX100, PXW-FS5, PXW-FS5 II oder FDR-AX100 gleichzeitig vom Audioeingang und vom MI-Schuh aufnehmen, empfiehlt sich INPUT1 auf CH1 und MI SHOE auf CH2 (CH2 zeichnet OUTPUT2 des Empfängers auf) oder MI SHOE auf CH1 und INPUT2 auf CH2 (CH1 zeichnet OUTPUT1 auf). Bei MI SHOE auf CH1 und INPUT1 auf CH2 wird auf CH1 OUTPUT2 des Empfängers aufgezeichnet.

Kompatible Kameras (Stand März 2022)

• XDCAM-Camcorder: PXW-Z280, PXW-Z190, PXW-X180, PXW-X160, PXW-X280, PXW-X200, PXW-Z150, PXW-FX9, PXW-FS7, PXW-FS7 II, PXW-FS5, PXW-FS5 II, PXW-Z90, PXW-X70
• NXCAM-Camcorder: HXR-NX5R, HXR-NX100, HXR-NX80, HXR-MC2500
• Cinema-Line-Kameras: ILME-FX6V, ILME-FX3
• Handycam-Camcorder: FDR-AX700, FDR-AX100, FDR-AX60, FDR-AX45, NEX-VG900, NEX-VG30
• α-Kameras: α7, α7 II, α7 III, α7 IV, α7R, α7R II, α7R III, α7R IV, α7S, α7S II, α7S III, α7C, α9, α9 II, α1, α99, α99 II, α6000, α6300, α6400, α6500, α6600
• Cyber-shot: DSC-RX10, DSC-RX10 II, DSC-RX10 III, DSC-RX10 IV
