Tilta Camera Cage for RED KOMODO-X Advanced Kit (V Mount) - Black

Tilta-Handaufbau für die RED KOMODO-X samt Stromversorgung — dazu gehören eine V-Mount-Akkuplatte mit 20 mm Höhenverstellung und das Advanced-I/O-Modul. Auf die Platte gehören gängige V-Mount-Akkus, also die Kapazität für einen ganzen Drehtag. Es ergänzt den Aufbau um Ports für Run/Stop, Timecode, Genlock, RED CTRL und 3-Pin Fischer R/S und bringt ein integriertes EXT-Kabel mit.

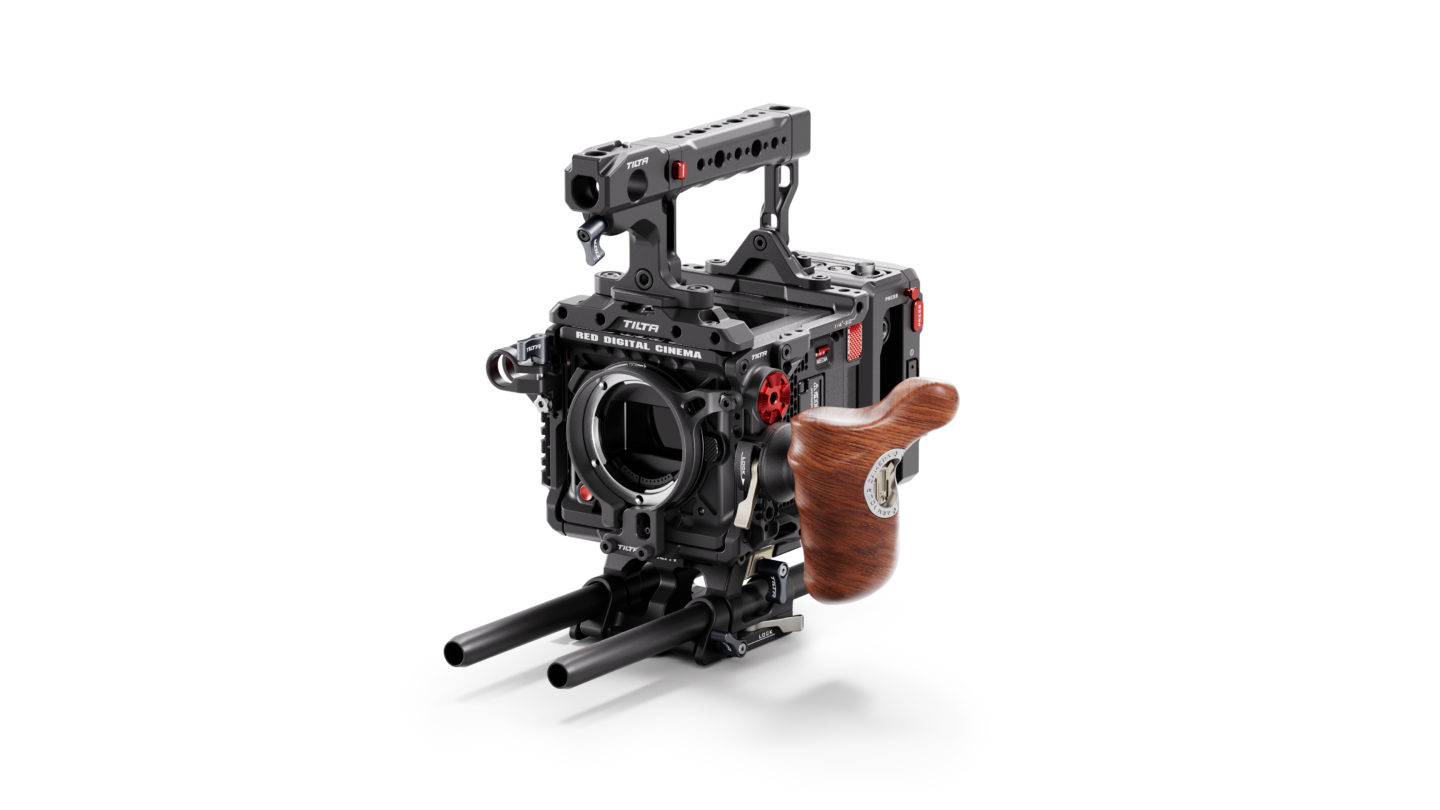

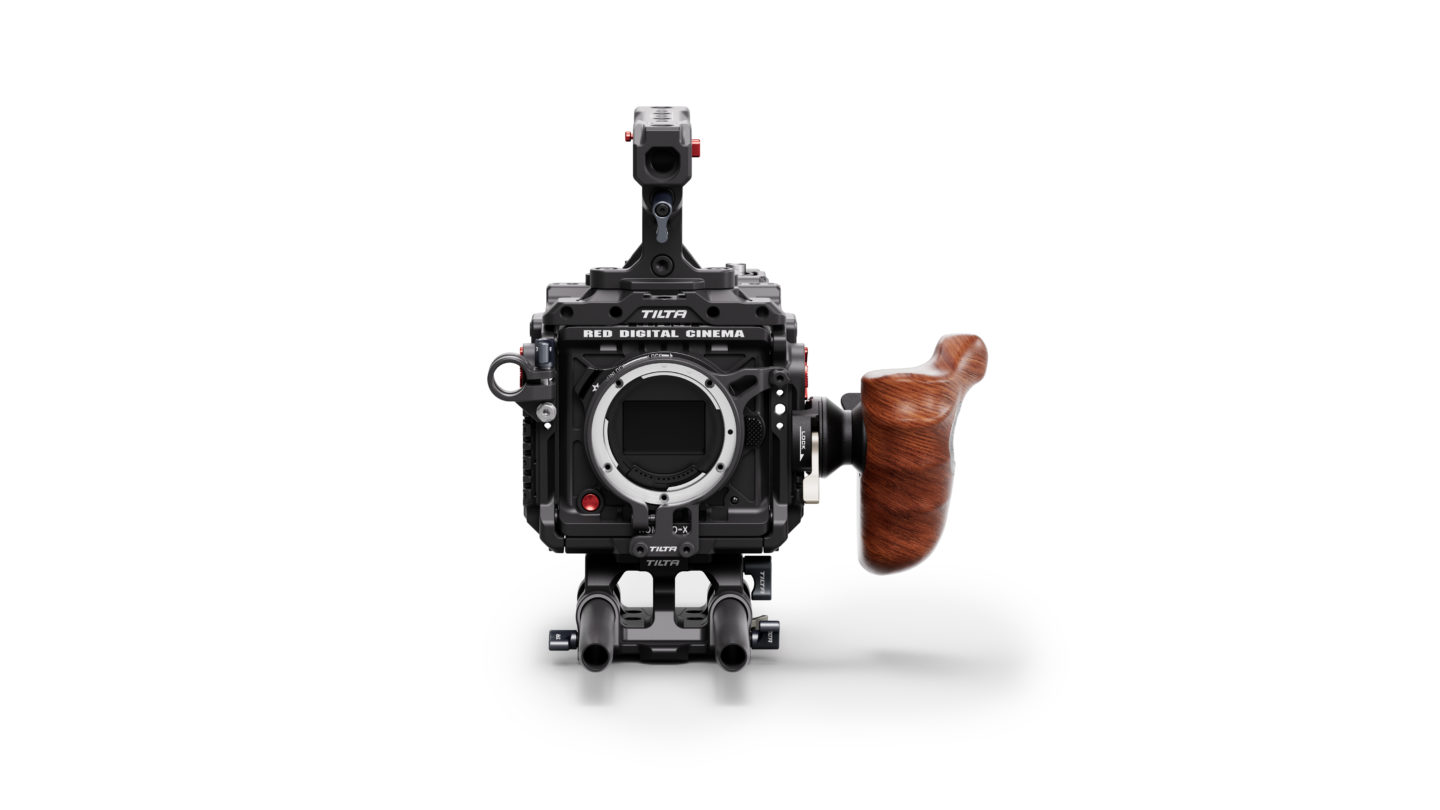

Das Tilta Camera Cage for RED KOMODO-X Advanced Kit (V Mount) ist der Handaufbau plus Stromversorgung: zu Käfig, beiden Griffen, 15-mm-LWS-Grundplatte und Rods kommen eine V-Mount-Akkuplatte mit 20 mm Höhenverstellung und das Advanced-I/O-Modul. Die Kamera läuft damit aus einem großen Akku und bekommt Ports für Run/Stop, Timecode, Genlock und RED CTRL.

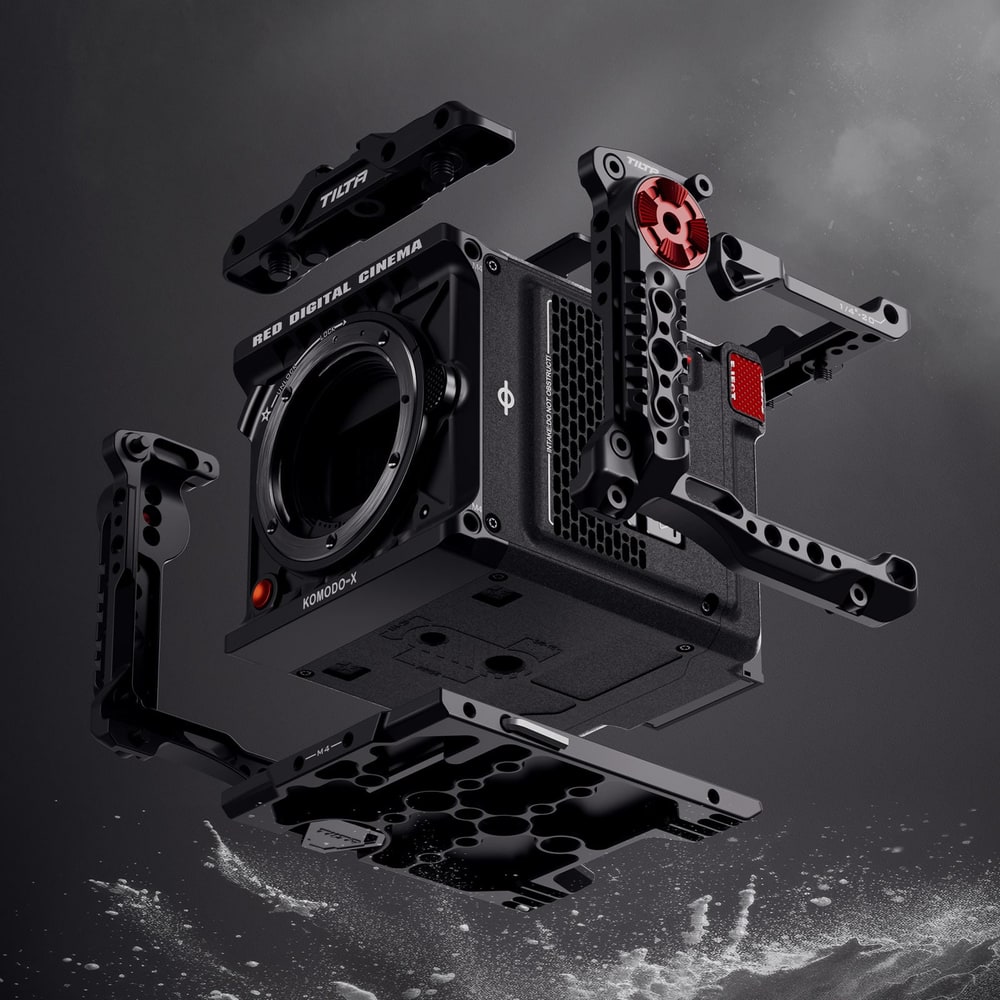

Käfig aus fünf abnehmbaren Teilen

Der Käfig besteht aus fünf einzelnen Teilen: obere Frontplatte, linker und rechter Seitenarm, Bodenplatte und obere Rückplatte. Jedes Teil lässt sich abnehmen und einzeln nutzen, sodass am leichten Handaufbau nur das an der Kamera bleibt, was Sie wirklich brauchen — und für den vollen Aufbau setzen Sie den Käfig wieder zusammen.

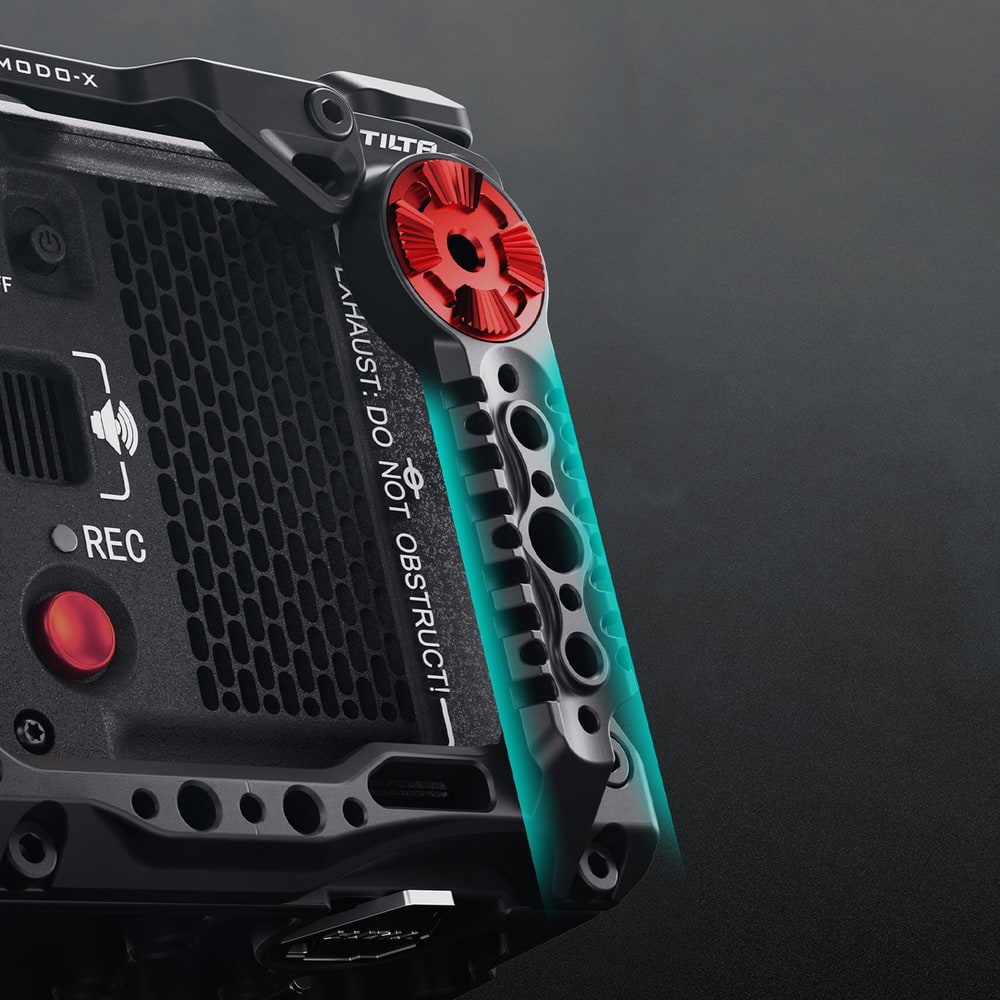

Aufnahmepunkte rundum

Rundum sitzen am Käfig NATO-Schienen, ein Blitzschuh (Cold Shoe), eine ARRI-Rosette und Gewinde 1/4″-20 sowie 3/8″-16 mit Passbohrungen. Monitor, Griff, Funkstrecken-Empfänger oder Gelenkarm lassen sich praktisch überall anbringen — und dank der Passbohrungen bleibt das Zubehör in der eingestellten Lage, auch wenn Sie sich darauf abstützen.

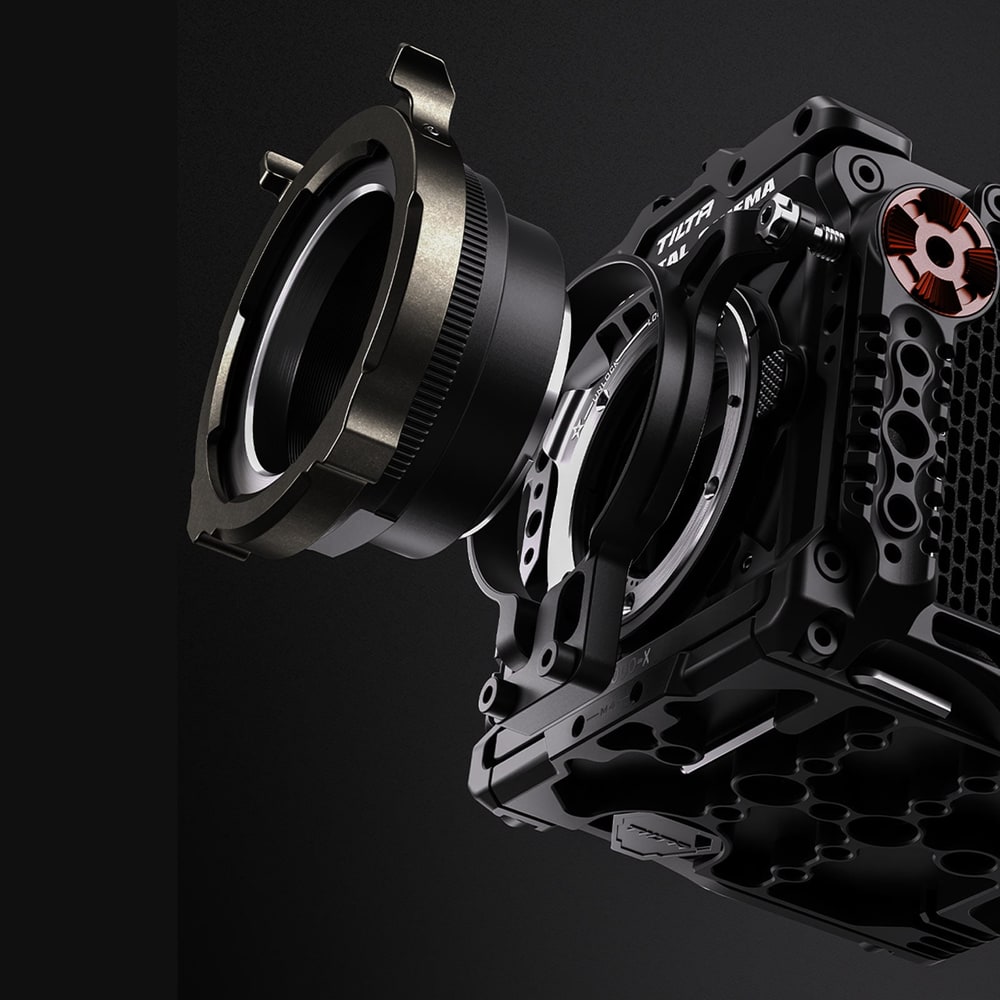

Klemmende Bajonettadapter-Stütze

Die Bajonettadapter-Stütze klemmt den Adapter nicht mit einer einzelnen Schraube, sondern mit einer Schelle an mehreren Kontaktpunkten. Ein Adapter — etwa Canon RF auf PL — kann sich dann weder verdrehen noch durchbiegen, und Sie hängen ohne Sorge um das Kamerabajonett ein langes Cine-Objektiv daran.

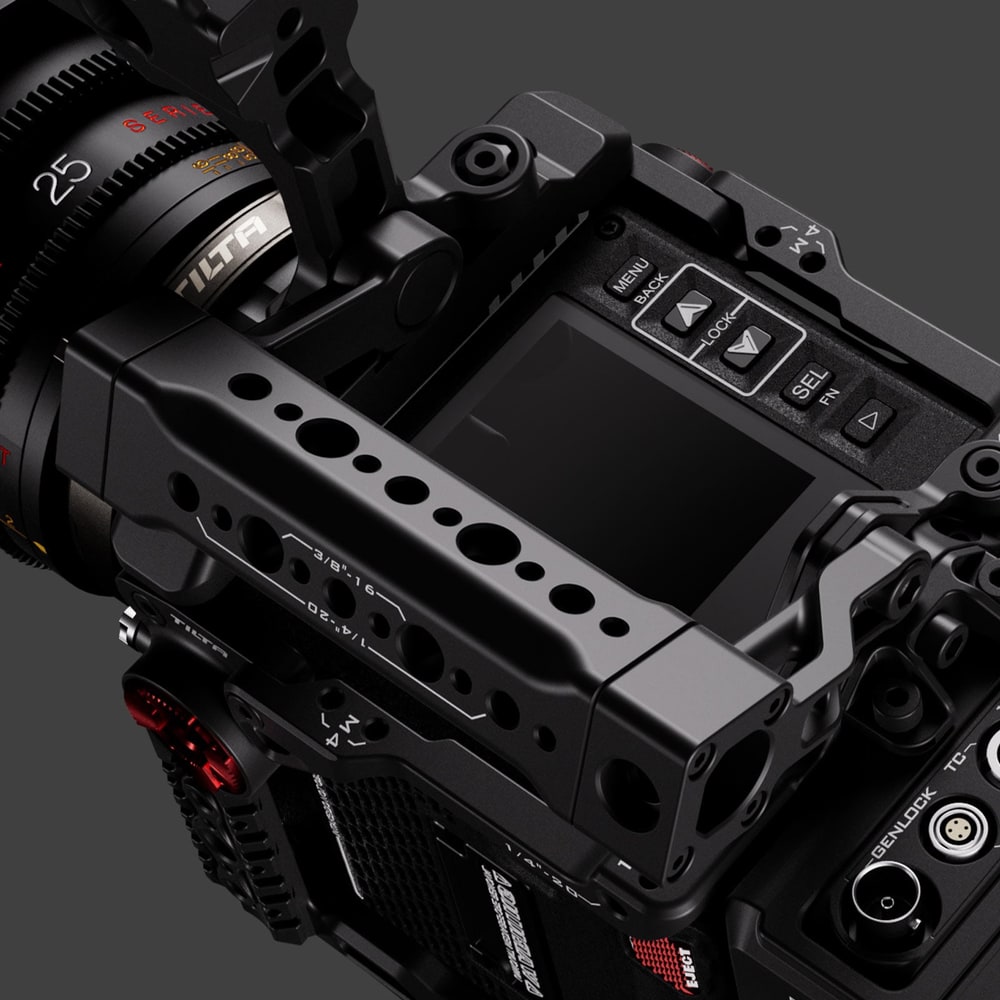

Klappbarer Tragegriff

Der Tragegriff ist eigens für die KOMODO-X gebaut. Er schwenkt aus dem Weg, sodass Sie an das obere Display der Kamera kommen, ohne ihn abzunehmen. Er trägt selbst einen weiteren Blitzschuh, einen 15-mm-Rod-Halter sowie Gewinde 1/4″-20 und 3/8″-16 mit Passbohrungen und wird so zur zweiten Ebene des Aufbaus.

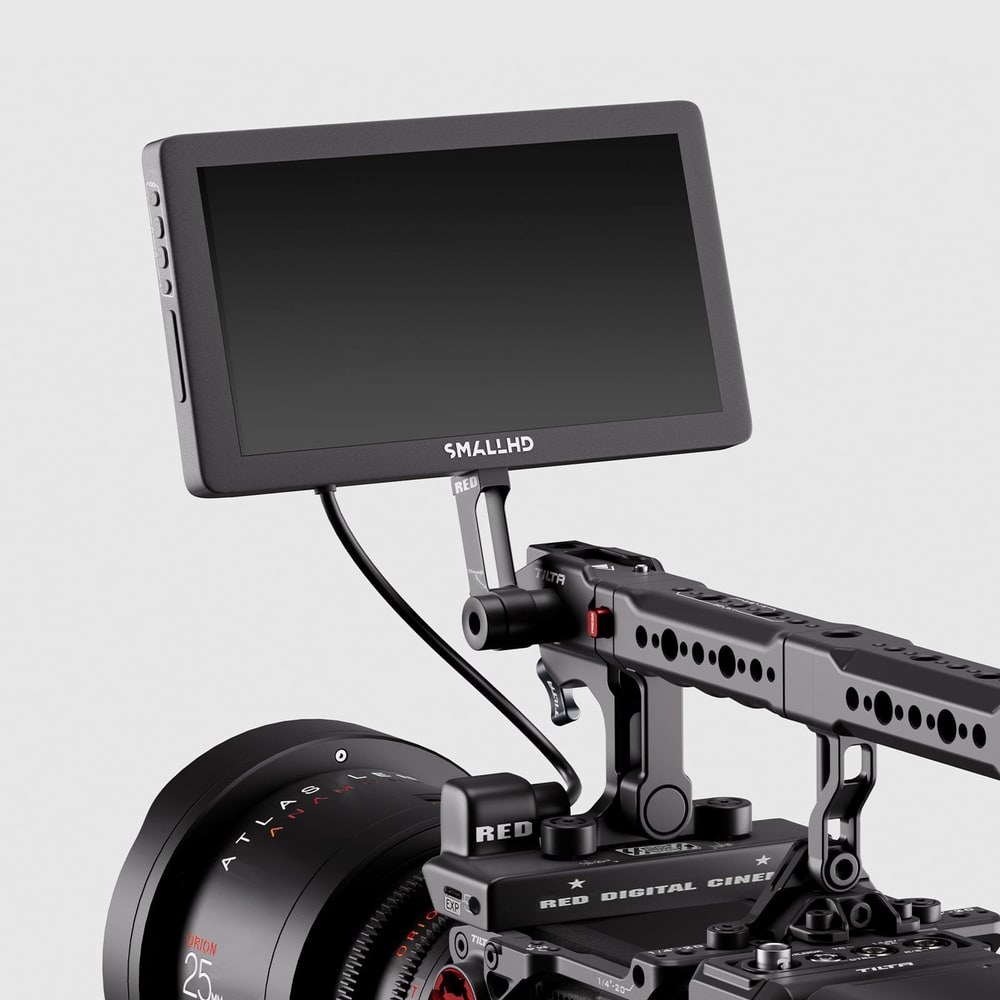

Externer Monitor am Tragegriff

Auf den Tragegriff lässt sich ein externer Monitor setzen; der Hersteller nennt die Kompatibilität mit dem Monitor RED DSMC3 RED TOUCH 7,0″. Der Griff bleibt auch mit Monitor klappbar, der Aufbau lässt sich weiter am Griff tragen und das obere Display der Kamera bleibt erreichbar.

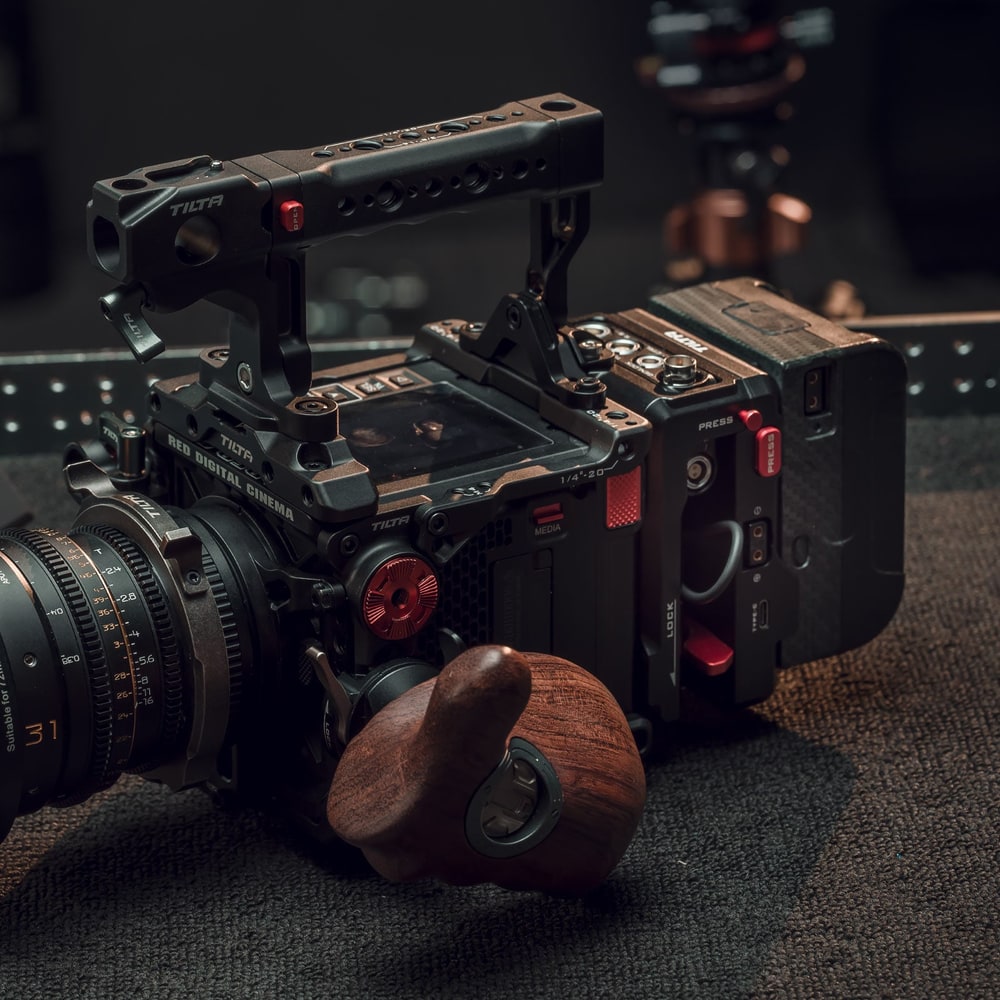

Seitengriff aus Nussbaumholz

Der linke Seitengriff ist aus schwarzem Nussbaum gedreht und liegt auch nach einem langen Drehtag gut in der Hand. Er wird über ein Zwischenstück auf die NATO-Schiene gesetzt und lässt sich in jeden Winkel drehen — die Lage passen Sie also daran an, ob Sie die Kamera am Auge, an der Hüfte oder über dem Kopf führen.

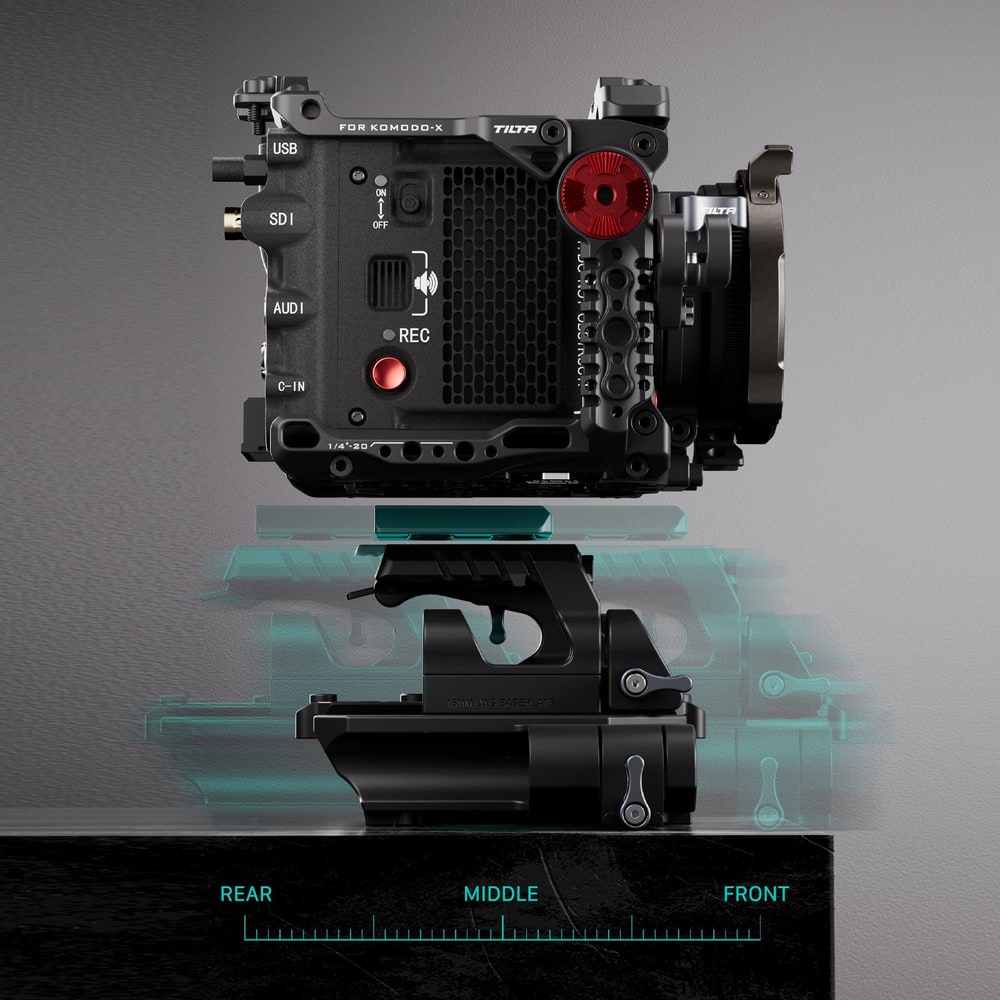

Schnellwechselplatte in drei Positionen

Die Schnellwechselplatte an der Unterseite des Käfigs lässt sich nach vorn, in die Mitte oder nach hinten verschieben — auf der Abbildung sind diese drei Positionen als FRONT, MIDDLE und REAR bezeichnet. So gleichen Sie die Balance aus, je nachdem ob vorn ein langes Objektiv oder hinten ein Akku sitzt; am Gimbal merkt man den Unterschied sofort.

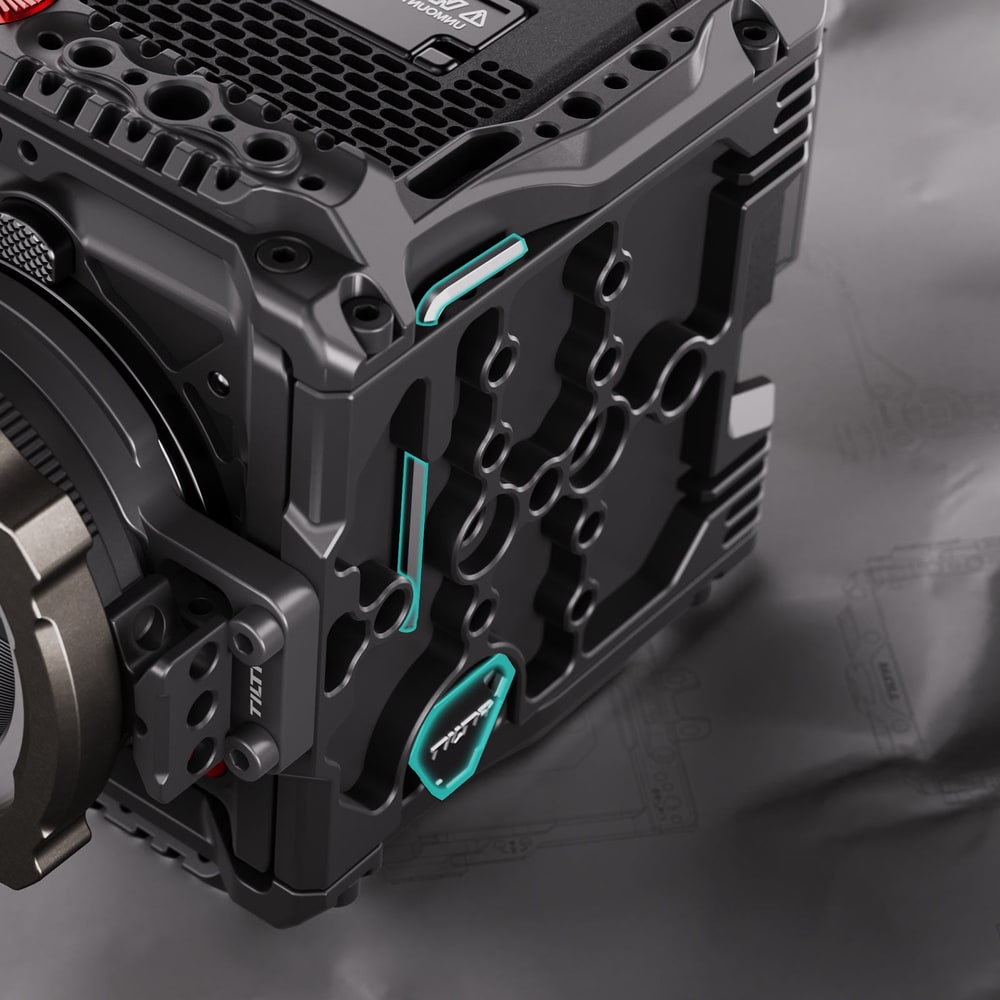

Am Set montiert und wieder zerlegt

Der Käfig lässt sich mit gewöhnlichem Werkzeug zusammenbauen und zerlegen — einem Innensechskantschlüssel und einem Schlitzschraubendreher, mehr braucht es nicht. Der Umbau vom vollen Aufbau auf das nackte Gehäuse gelingt am Set zwischen zwei Einstellungen.

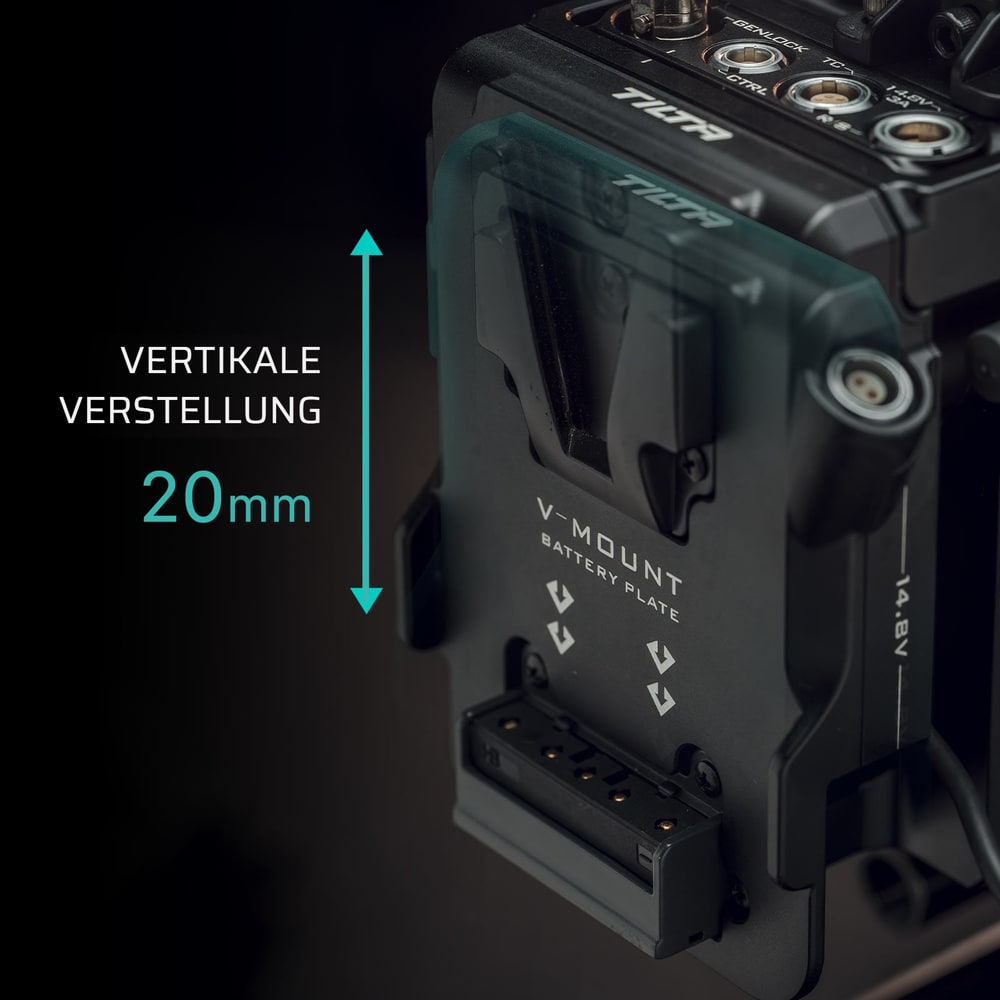

V-Mount-Akkuplatte mit 20 mm Höhenverstellung

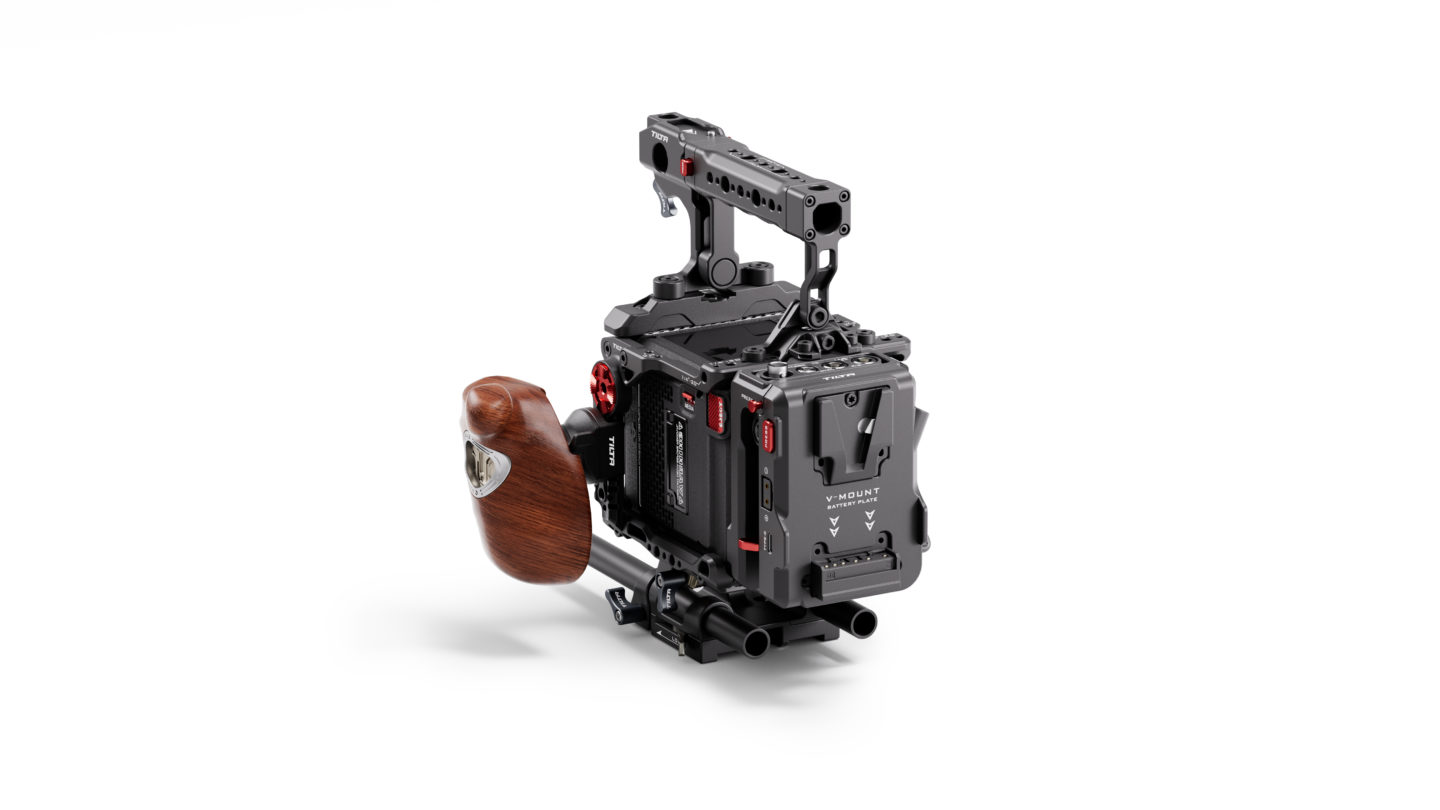

Die Akkuplatte setzt den Micro-V-Mount auf der Rückseite der KOMODO-X auf einen vollwertigen V-Mount um, sodass ein großer Akku an die Kamera kommt und nicht stündlich gewechselt werden muss. Die Höhenverstellung über 20 mm lässt die Platte so verschieben, dass der Akku weder Kabel noch I/O-Modul behindert.

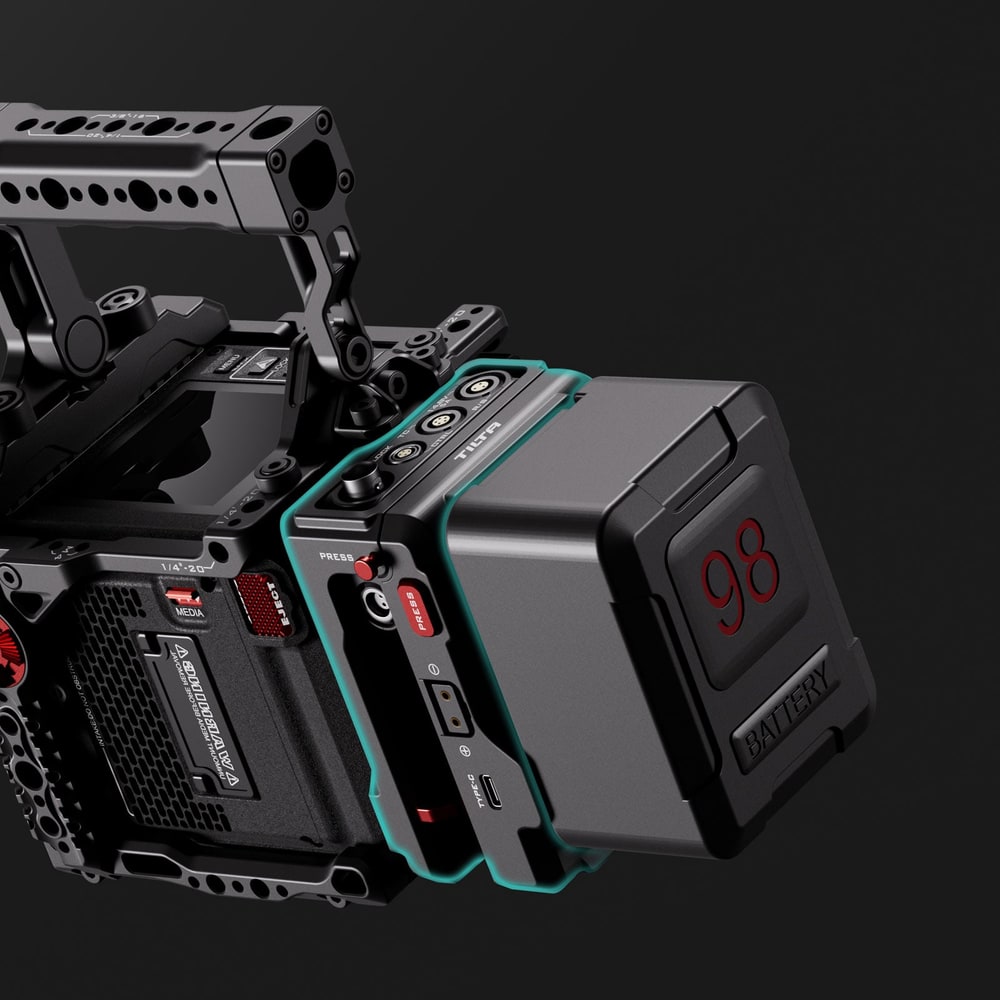

Strom aus dem großen Akku

Auf die Platte gehören gängige V-Mount-Akkus, also die Kapazität für einen ganzen Drehtag. Platte und I/O-Modul bieten zusammen einen Ein-/Ausgang 2-Pin LEMO 14,8 V, zwei weitere 2-Pin-LEMO-Ports 14,8 V, P-Tap 14,8 V, USB-C und Kontaktstifte 14,8 V, aus denen sich das Modul selbst speist.

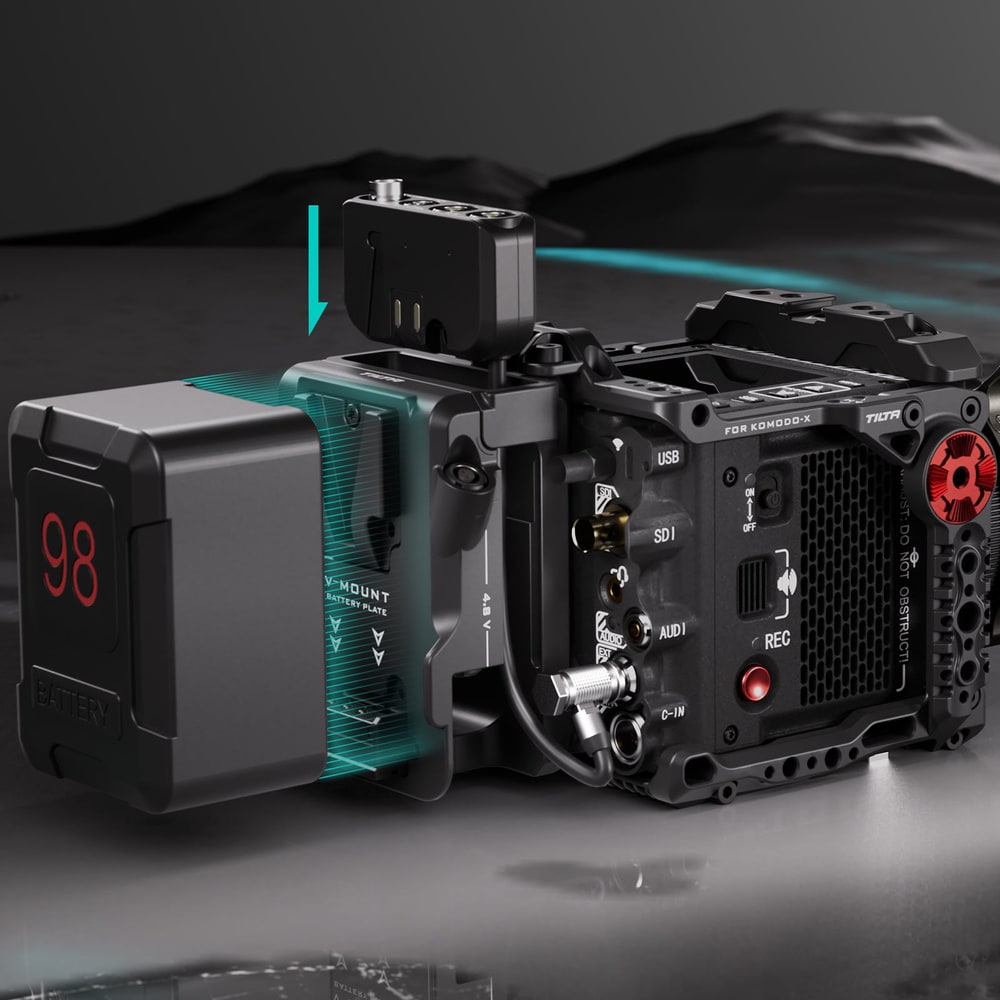

I/O-Modul rastet auf die Kontakte

Das I/O-Modul wird an den Kontaktstiften der Akkuplatte ausgerichtet und in die Aufnahme geschoben; den Strom holt es sich von dort, und wenn Sie es woanders anbringen, aus dem 2-Pin-Eingang. Es ergänzt den Aufbau um Ports für Run/Stop, Timecode, Genlock, RED CTRL und 3-Pin Fischer R/S und bringt ein integriertes EXT-Kabel mit.

Gut zu wissen

Der Hersteller gibt das Set für das Gehäuse der RED KOMODO-X an. Akkuplatte und I/O-Modul stammen aus der Reihe für die RED V-RAPTOR (ESR-T08-BP-V und ESR-T08-IOM); der Hersteller legt sie diesem Set bei.

Das I/O-Modul lässt sich auch abseits der Akkuplatte anbringen und über den 2-Pin-Eingang speisen.

Die 15-mm-LWS-Grundplatte hat unten eine Dovetail-Platte im Tilta-Standard. Die optionale 19-mm-Platte rüstet sie auf 19-mm-Rods und ARRI-Dovetail-Platten um.
