Blackmagic Design 2110 IP Converter 3x3G

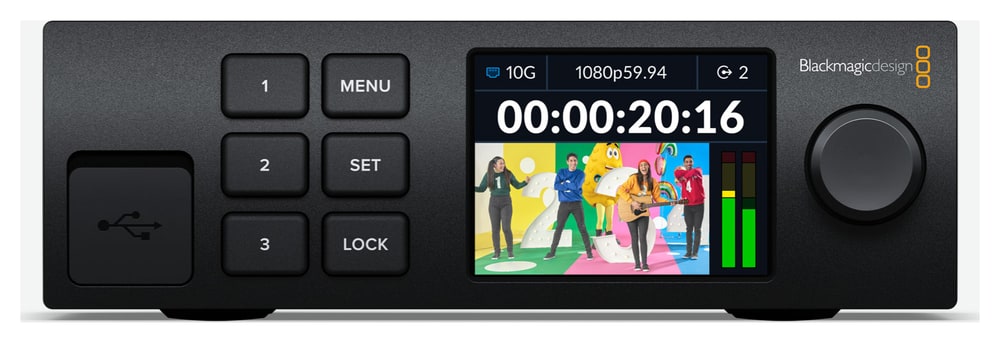

Routing und Diagnose direkt im Rack

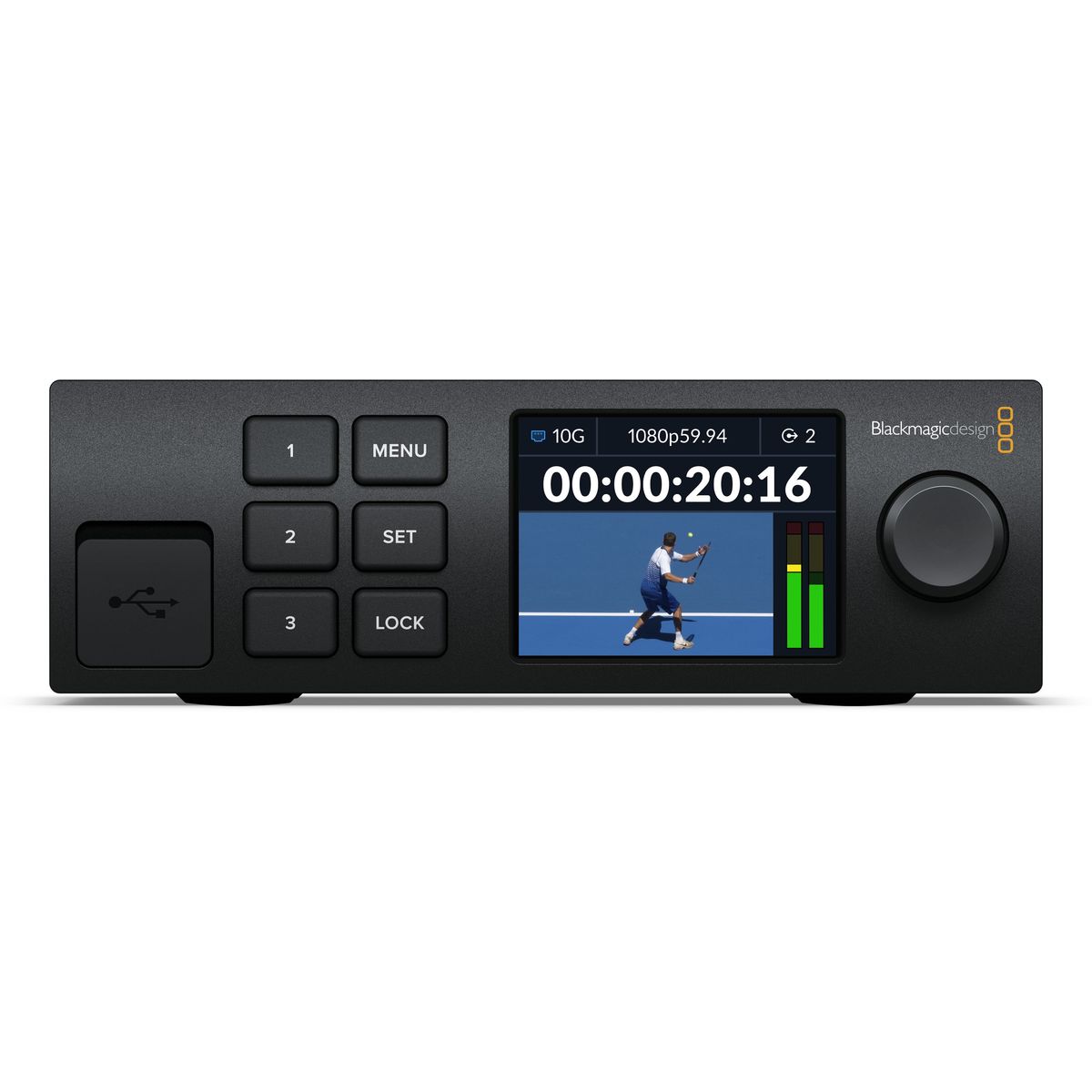

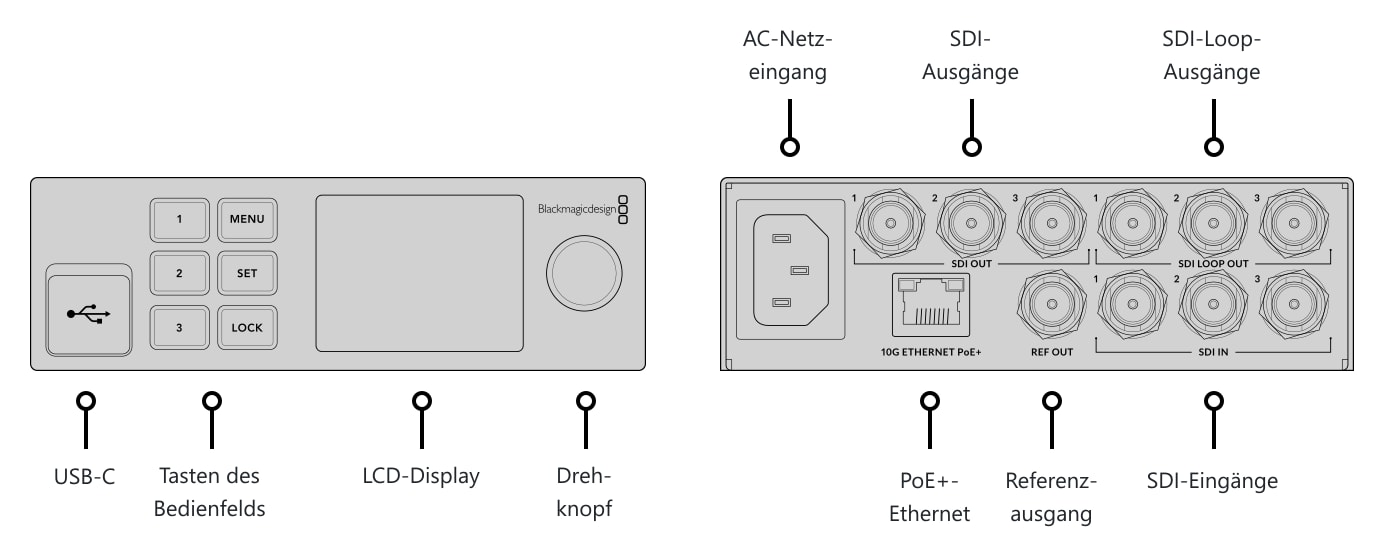

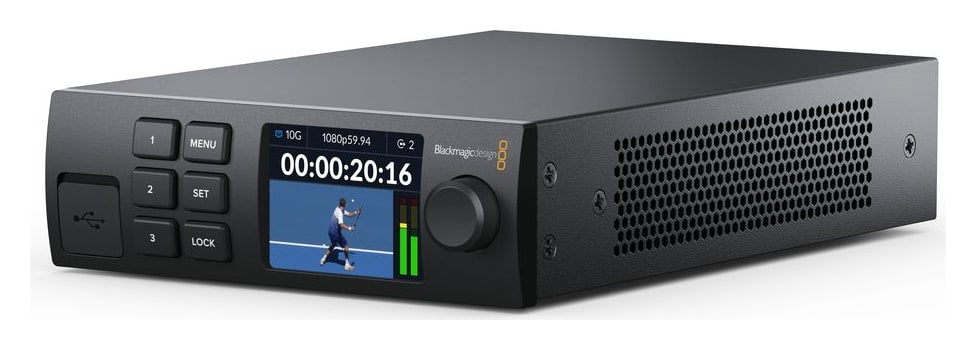

Das 2,2″-Farb-LCD-Display zeigt Video, Format, Ton und Timecode an und dient für Menüs und Diagnose. IP-Quellen für die SDI-Ausgänge lassen sich an der Front wählen; der USB-C-Anschluss vorne dient der Einrichtung und für Updates.

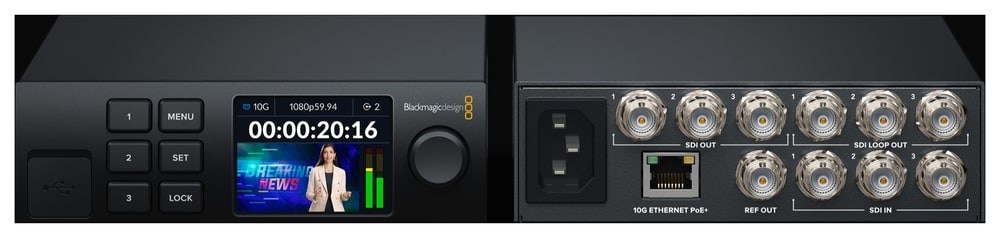

Sechs SDI-Geräte an einem Kabel

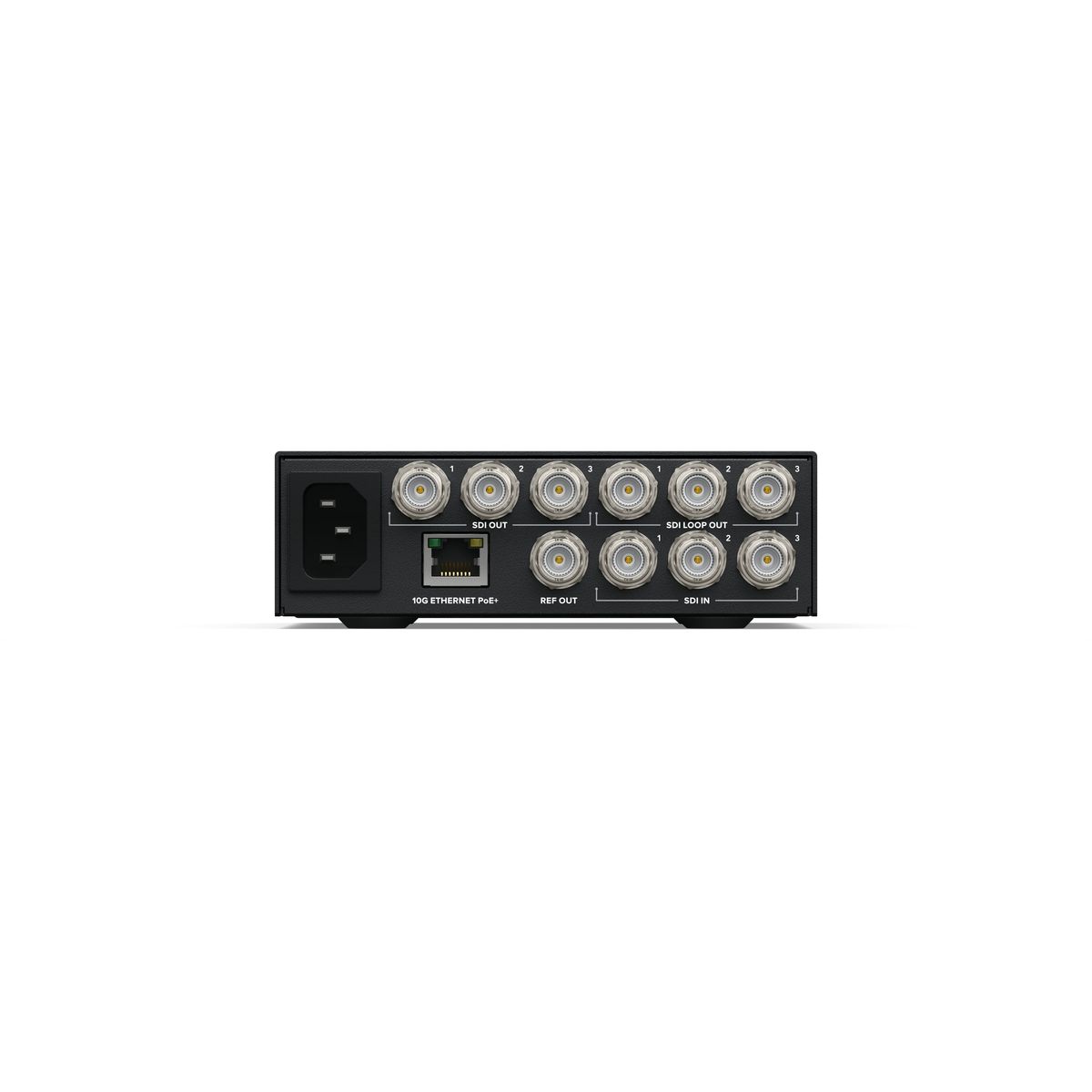

Ein einziger 10G-Ethernet-Port überträgt drei Eingangs- und drei Ausgangskanäle bis 1080p60, jeweils mit bis zu 16 Kanälen eingebettetem Ton und Zusatzdaten. Die SDI-Loop-Ausgänge erlauben es, den Konverter ohne Signalunterbrechung in eine bestehende Leitung einzuschleifen.

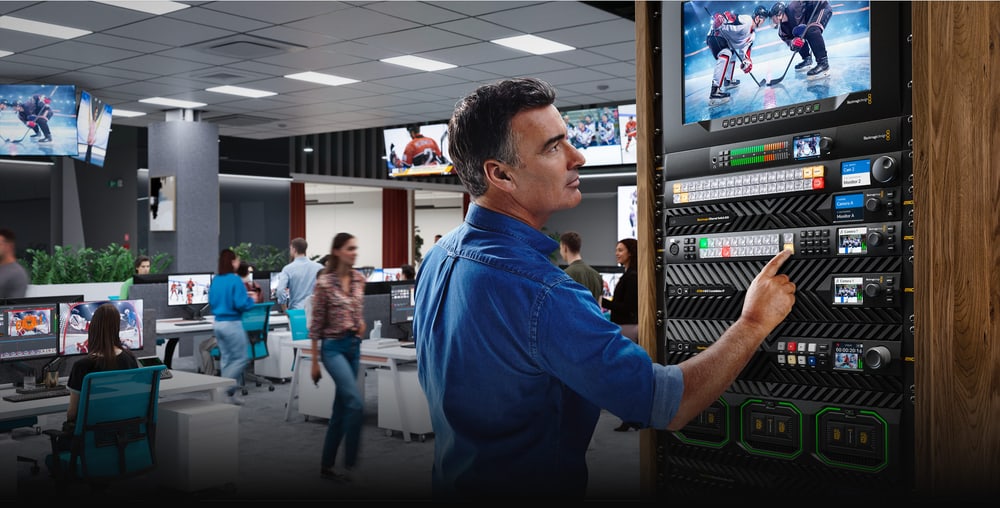

Punkt-zu-Punkt oder großes Netzwerk

Der Konverter lässt sich ohne Netzwerk-Switch direkt mit seinem Gegenstück verbinden oder in ein SMPTE-2110-Netzwerk einbinden, in dem die Verbindungen wie bei einem klassischen Videorouter über NMOS gesteuert werden. Bedient wird er an der Front, über das Netzwerk oder per USB-C.

SDI-Technik im verwalteten IP-Workflow

Der Konverter entspricht der Normenfamilie SMPTE ST 2110 für unkomprimiertes Video, Traffic Shaping, PCM-Ton und Zusatzdaten. Er synchronisiert SDI-Eingänge auf einen gemeinsamen PTP-Takt neu und nutzt Multicast, um eine Quelle effizient an mehrere Ziele zu verteilen.

Die NMOS-Unterstützung ermöglicht Erkennung und Steuerung von 2110-Geräten als virtuellen Router: IS-04 übernimmt Erkennung und Registrierung, IS-05 die Verbindungsverwaltung. Bildmischer, Rekorder, Playout-Server und Streaming-Prozessoren lassen sich so ohne Austausch ihrer 3G-SDI-Schnittstellen in die IP-Infrastruktur einbinden.
