Blackmagic Design DeckLink Studio 4K

Umfangreiche Anschlussausstattung

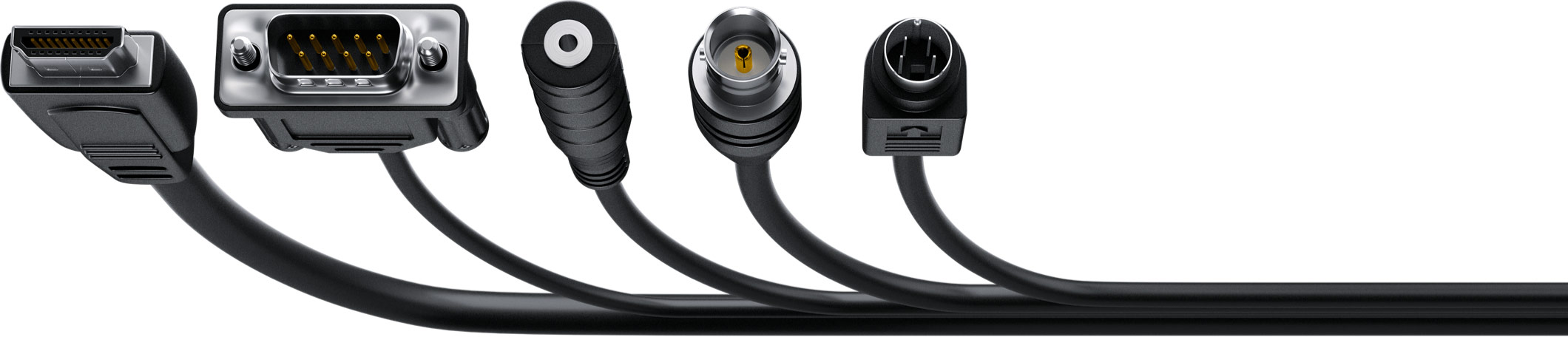

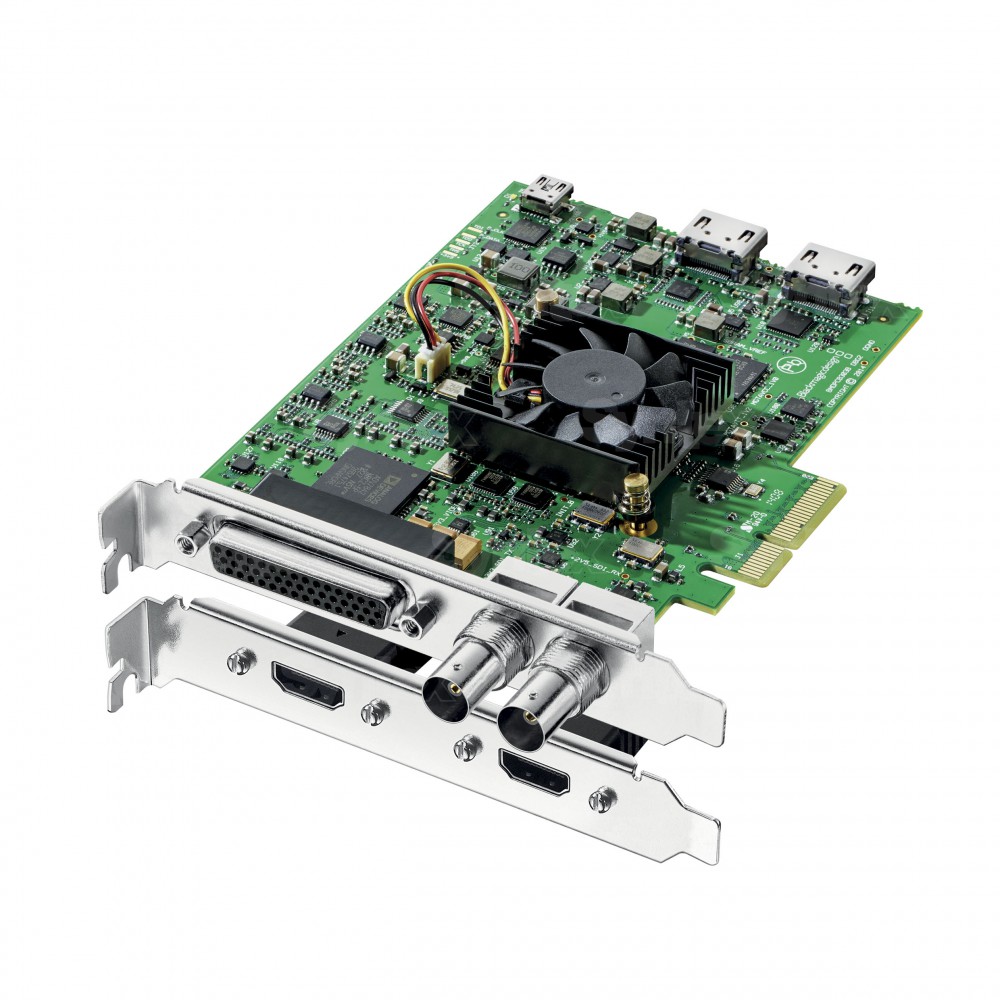

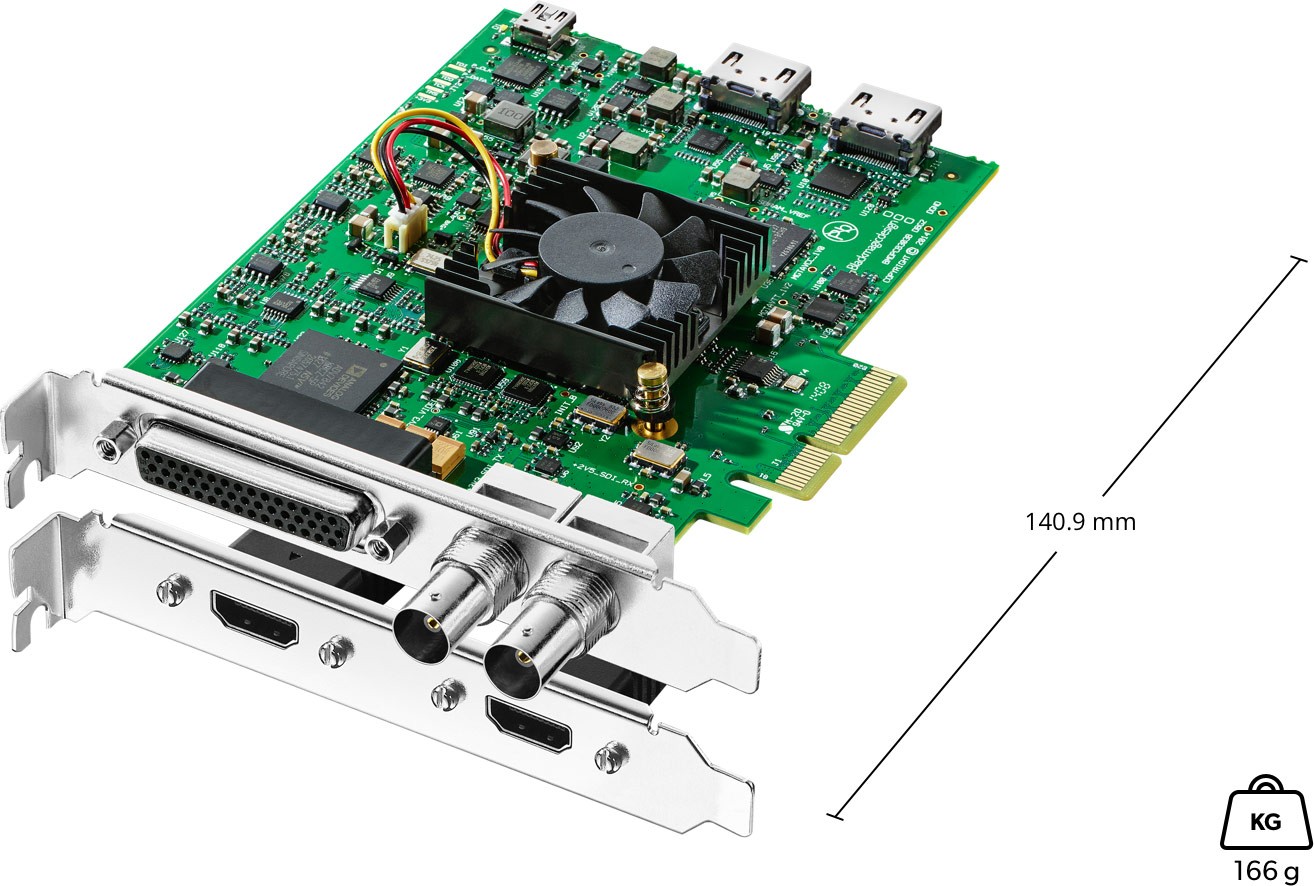

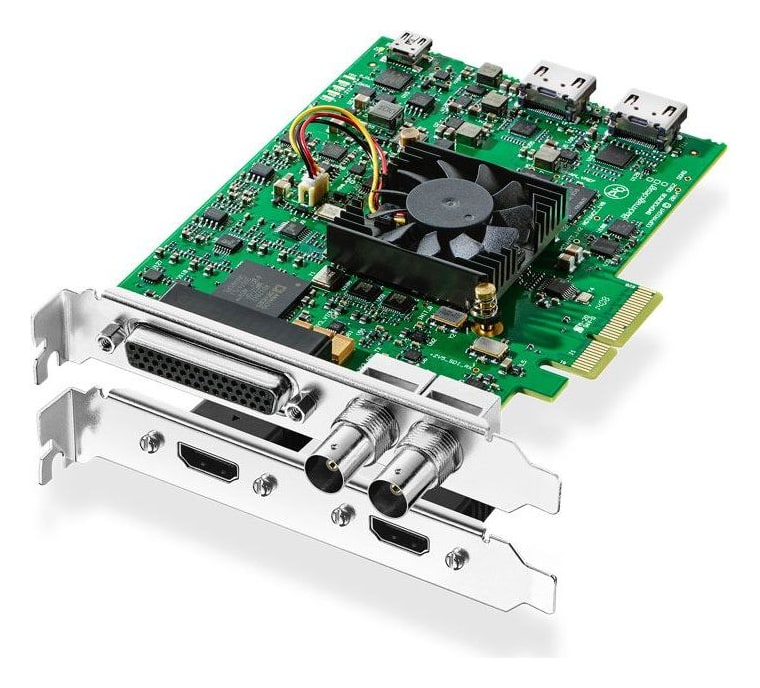

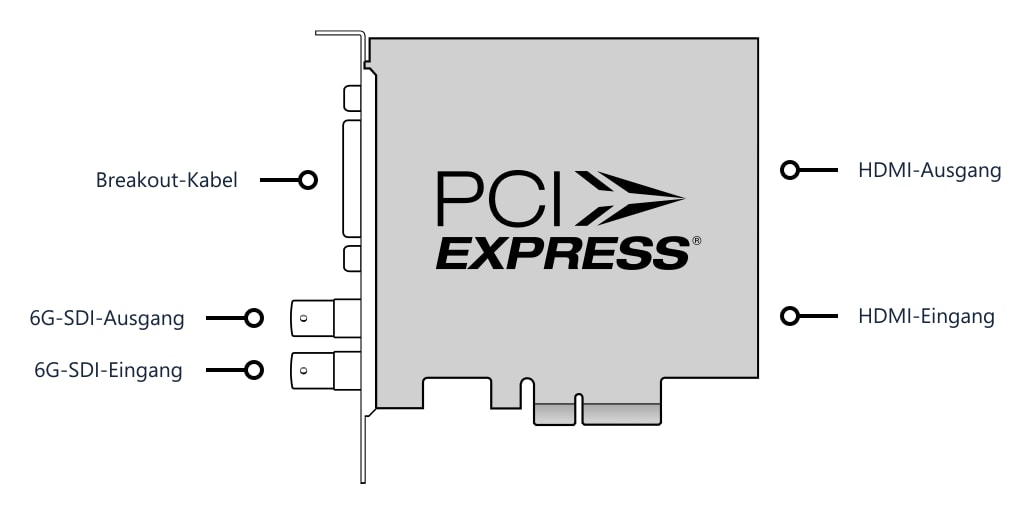

Die Karte hat einen separaten 6G-SDI-Eingang und -Ausgang mit BNC-Anschlüssen sowie HDMI-1.4b-Eingang und -Ausgang auf einer eigenen HDMI-Slotblende. Das Breakout-Kabel ergänzt Komponenten-YUV auf drei BNC-Anschlüssen, Composite, S-Video, Analogaudio, AES/EBU und RS-422-Rekordersteuerung, sodass sich mehrere externe Geräte gleichzeitig anschließen lassen.

Analogaudio und AES/EBU

Vier Kanäle professionelles symmetrisches Analogaudio laufen über 6,3-mm-Klinkenanschlüsse ein und aus. Zwei unsymmetrische AES/EBU-Kanäle haben am Eingang einen Abtastratenwandler; die Analogausgänge 3 und 4 lassen sich auf AES/EBU umschalten, womit insgesamt sechs AES/EBU-Ausgangskanäle entstehen. SDI führt 16 eingebettete Audiokanäle in HD, 2K und 4K und 8 in SD, HDMI 8 Kanäle.

Formate und Konvertierung

SDI und HDMI schalten zwischen SD, HD, 2K und Ultra HD bis 2160p30 um, über SDI auch 4K DCI bis 25p; Komponente analog zwischen SD und HD. Bei der HD-Wiedergabe gibt der eingebaute Hardware-Downkonverter auf dem SDI-Ausgang HD und auf SD-SDI, Composite und S-Video SD als Letterbox, anamorph 16:9 oder 4:3-Center-Cut aus. Bei der Aufnahme wandelt die Software SD in HD, bei der Wiedergabe 720p in 1080 und zurück.

Details für das Hybridstudio

DeckLink Studio 4K ist eine Karte für Arbeitsplätze, an denen SDI-, HDMI- und Analogtechnik zusammenkommen. Sie bietet separate Eingänge für 6G-SDI, HDMI 1.4b bis 4K sowie analoge Komponenten-, S-Video- und Composite-Eingänge, sodass sich mehrere externe Geräte gleichzeitig anschließen lassen.

Zur Verfügung stehen zwei AES/EBU-Kanäle und vier symmetrische Audioein- und -ausgänge auf separaten Anschlüssen. Außer SDI und HDMI liegen die Anschlüsse am Breakout-Kabel; auch ein längeres Breakout-Kabel mit zwei Metern lässt sich verwenden.

Die Karte unterstützt SD, HD, 2K und Ultra HD, 6G-SDI, HDMI 1.4b, Komponente, Composite und S-Video, vier Kanäle symmetrisches Audio, AES/EBU, Synchronisation per Black Burst oder Tri-Sync und RS-422 zur Steuerung von Sony-Rekordern. Sie bietet außerdem Keying in SD und einen Hardware-Downkonverter.

Bei der Aufnahme wandelt die Software SD in HD 720/1080, bei der Wiedergabe HD 720 in 1080 und umgekehrt, und der Hardware-Downkonverter skaliert HD auf SD. Sie unterstützt interne Effekte von Final Cut Pro, der Adobe Premiere Pro Mercury Playback Engine, Avid Media Composer und DaVinci Resolve.

Die Karte ist zudem kompatibel mit Anwendungen für Schnitt, Grading, VFX und Audio und bietet vollen Duplexbetrieb für gleichzeitige Aufnahme und Wiedergabe.
