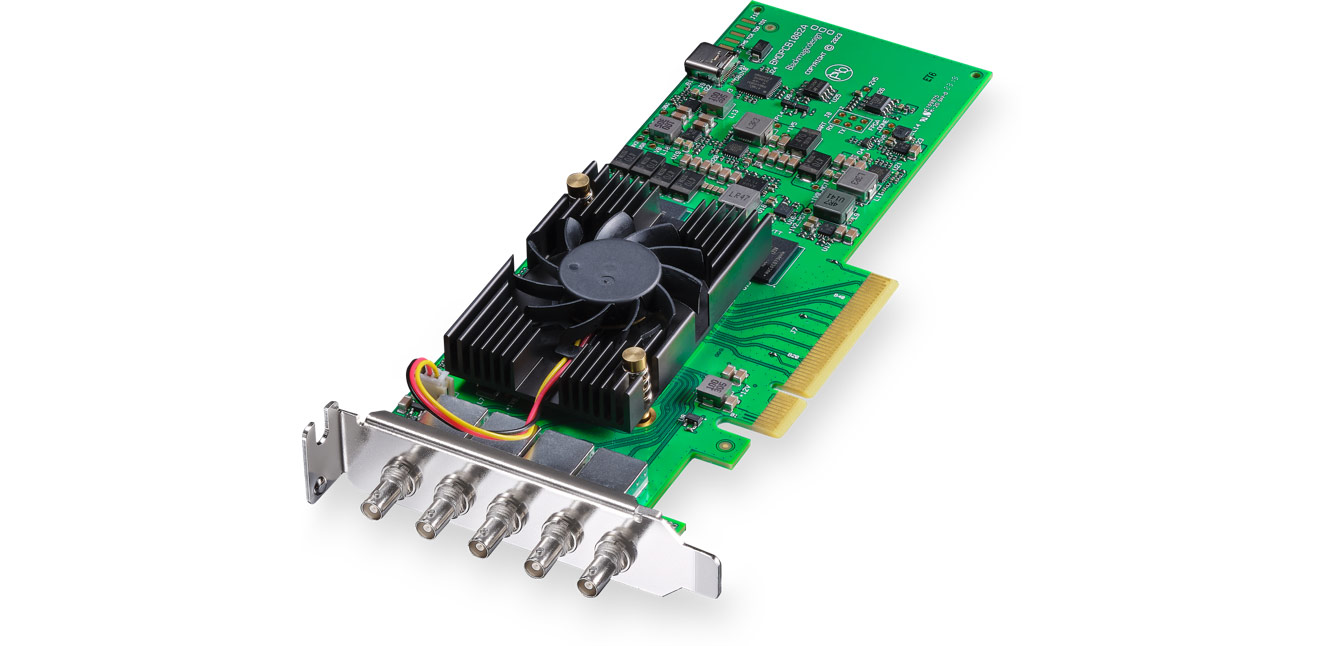

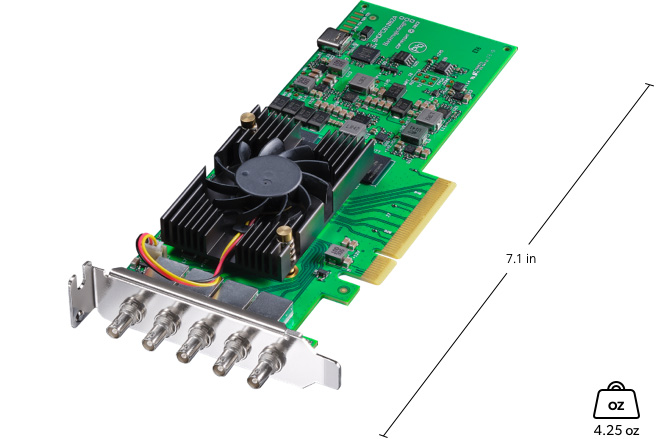

Blackmagic Design DeckLink 8K Pro Mini

SDI-Video-Eingänge

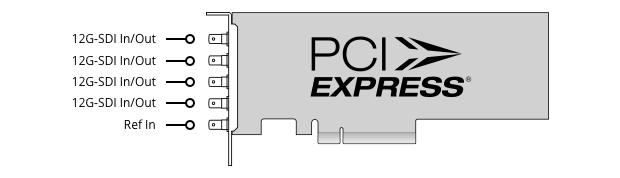

4 bi-direktionale 12G-SDI-Micro-BNC-Anschlüsse.

Unterstützt SD/HD/2K/4K/8K, Single, Dual Link und Quad Link 4:2:2/4:4:4. 2D/3D umschaltbar.

SDI-Videoausgänge

4 bi-direktionale 12G-SDI Micro BNC-Anschlüsse.

Unterstützt SD/HD/2K/4K/8K, Single, Dual Link und Quad Link 4:2:2/4:4:4. 2D/3D umschaltbar.

SDI-Audio-Eingänge

16 Kanäle eingebettet in SD/HD/2K.

64 Kanäle eingebettet in 4K/8K.

SDI-Audioausgänge

16 Kanäle eingebettet in SD/HD/2K.

64 Kanäle eingebettet in 4K/8K.

Sync-Eingang

Tri-Sync oder Black Burst.

Computer-Schnittstelle

PCI Express 8 Lane Generation 3, kompatibel mit 8 und 16 Lane PCI Express Steckplätzen.

Enthaltene Software

DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility und Blackmagic-Treiber für Mac OS und Windows. Media Express, Blackmagic Desktop Video Utility und Blackmagic-Treiber unter Linux.

Internes Software-Upgrade

In den Software-Treiber integrierte Firmware. Wird beim Systemstart oder über die Aktualisierungssoftware geladen.

SD-Videostandards

525i59.94 NTSC, 625i50 PAL

HD-Videostandards

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95.90, 1080p96, 1080p100, 1080p119.88, 1080p120
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

2K-Video-Standards

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2Kp95.90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119.88 DCI, 2Kp120 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Ultra HD-Video-Standards

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p95.90, 2160p96, 2160p100, 2160p119.88, 2160p120

4K-Video-Standards

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95.90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119.88 DCI, 4Kp120 DCI

8K-Video-Standards

4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60

8K DCI-Video-Standards

8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI

3D-SDI-Videostandards

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95.90, 1080p96, 1080p100, 1080p119.88, 1080p120
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI , 2Kp59.94 DCI, 2Kp60 DCI, 2Kp95.90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119.88 DCI, 2Kp120 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95.90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119.88 DCI, 4Kp120 DCI
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p95.90, 2160p96, 2160p100, 2160p119.88, 2160p120

SDI-Konformität

SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2081-12, SMPTE 2082-10, SMPTE 2082-11, SMPTE 2082-12 und SMPTE ST2108-1

Unterstützung von SDI-Metadaten

RP 188/SMPTE 12M-2 und geschlossene Untertitel.

Audio-Abtastung

Fernsehnorm-Abtastrate von 48 kHz bei 24 Bit.

SDI-Video-Abtastung

4:2:2, 4:4:4

SDI-Farbpräzision

8, 10, 12 Bit RGB 4:4:4 in allen Modi bis zu 8Kp30 DCI und 8, 10 Bit YUV 4:2:2 in allen Modi.

Farbraum

REC 601, REC 709, REC 2020.

HDR-Unterstützung

Verpackung statischer HDR-Metadaten, HLG- und PQ-Übertragungsmerkmale.

Unterstützung mehrerer Raten

SDI-Videoverbindungen sind umschaltbar zwischen SD/HD/2K/4K und 8K.

Farbraum-Konvertierung

Hardwarebasiert in Echtzeit bei der Ausgabe.

3D-Verarbeitung

Dual-Stream-Erfassung und -Wiedergabe für das linke und rechte Auge.

Echtzeit-Effekte

DaVinci Resolve, Final Cut Pro interne Effekte. Adobe Premiere Pro CC Mercury Playback Engine-Effekte. Avid Media Composer-interne Effekte.

Leistungsaufnahme

18 W

Betriebstemperatur

5° bis 50° C (41° bis 122° F)

Lagertemperatur

-20° bis 60° C (-4° bis 140° F)

Relative Luftfeuchtigkeit

0% bis 90% nicht kondensierend
