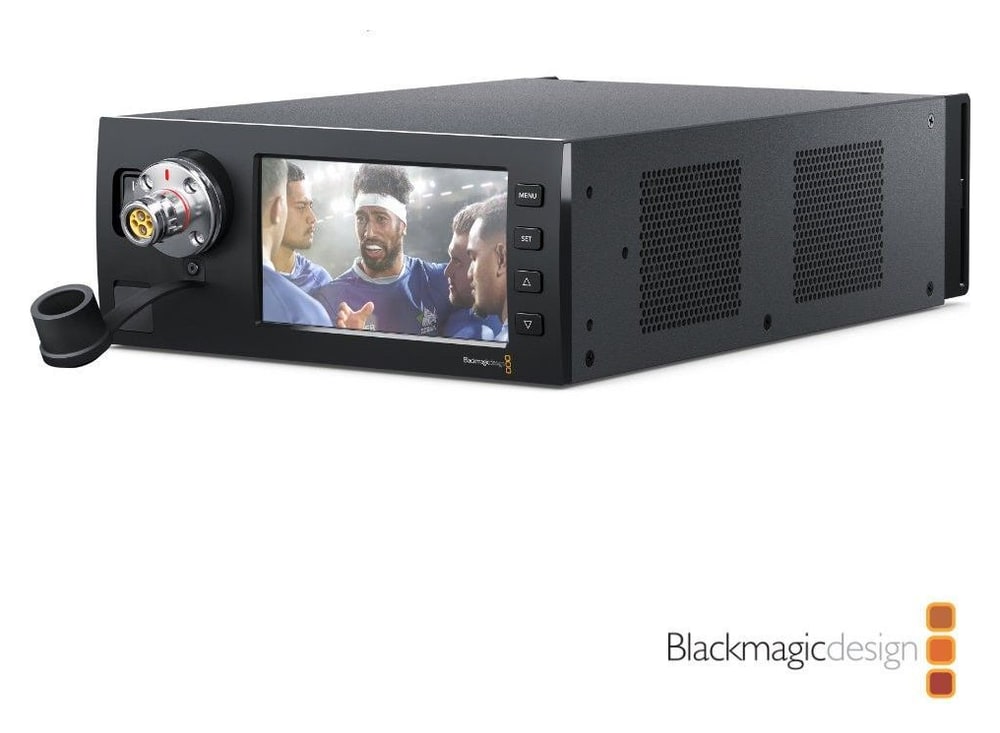

Blackmagic Design Studio Fiber Converter

Der Blackmagic Studio Fiber Converter ist das Studioende der SMPTE-Kamerakette: Er wandelt die optische Verbindung von der Kamera zurück in 12G-SDI-Video, Analogaudio, Intercom, Tally, PTZ und Ethernet und speist die entfernte Kamera über dasselbe Hybridkabel. Die Reichweite beträgt bis zu 2 km, zum Ultra-HD-Hauptsignal kommen drei unabhängige HD-Return-Signale und ein 5-Zoll-LC-Display an der Frontseite.

Das Studioende der Kamerakette

In der Regie oder im Übertragungswagen teilt der Konverter das Kamerasignal auf gängige Studioanschlüsse auf und speist die entfernte Kamera über dasselbe SMPTE-Kabel.

Reichweite bis 2 km12G-SDILC-Display 5″200 V über das KabelDrei Return-Signale

Kamera, aus der Regie gespeist

Der Studio Fiber Converter sendet die standardmäßigen 200 V über das SMPTE-Kabel, sodass Sie Kamera und Zubehör aus der Ferne speisen und sich um den Spannungsabfall auf der langen Leitung nicht kümmern müssen.

Anschlüsse für die Regie

Zwei 12G-SDI-Ausgänge, drei 12G-SDI-Return-Eingänge, vier XLR-Ausgänge, Intercom und Tally an einem 25-poligen Anschluss, PTZ, Ethernet und Ref In/Out.

Display an der Frontseite

Das 5-Zoll-LC-Display neben dem SMPTE-Anschluss zeigt das Signal der Kamera, sodass Sie die Verbindung gleich nach dem Anschließen prüfen können.

Zwei Intercoms und ein Ersatzkanal

Zwei Zweikanal-Intercoms für Systeme von Drittanbietern und ein Ersatzkanal für die Technik für den Fall eines Faserausfalls.

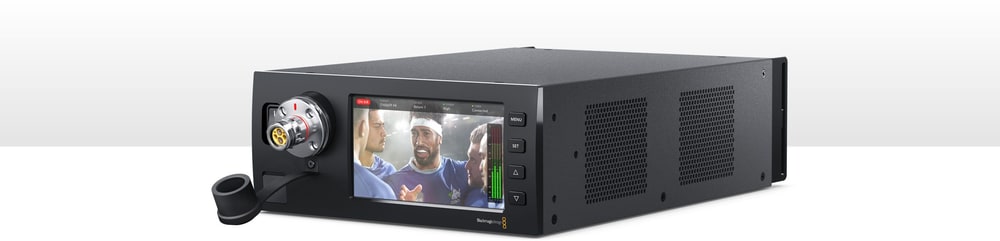

Reichweite bis 2 km mit einem Kabel

Der Studio Fiber Converter wandelt die Signale der entfernten Kamera zurück auf Anschlüsse, die in der Fernsehbranche üblich sind und die Sie mit Bildmischern, Audiomischpulten und Intercoms nutzen. Kamerapositionen können so bis zu 2 km vom Studio oder Übertragungswagen entfernt sein, und alles führt ein SMPTE-Kabel. Geeignet für Nachrichten, Interviews, Serien, Sportübertragungen, Webcasting und Schulen.

SMPTE-Standard und Sicherheit

Der Konverter nutzt das standardisierte SMPTE-311M-Hybridkabel mit SMPTE-304-Steckverbindern: zwei Glasfasern, ein Datenpaar, ein Stromversorgungspaar und ein zentrales Zugelement. Nach dem Anschließen führt er Sicherheitsprüfungen durch und sendet dann die standardmäßigen 200 V über das Kabel für Kamera und Zubehör. Mikrocontroller an beiden Enden überwachen die Stromversorgung und schalten sie bei einem beschädigten Kabel oder Erdschluss sofort ab.

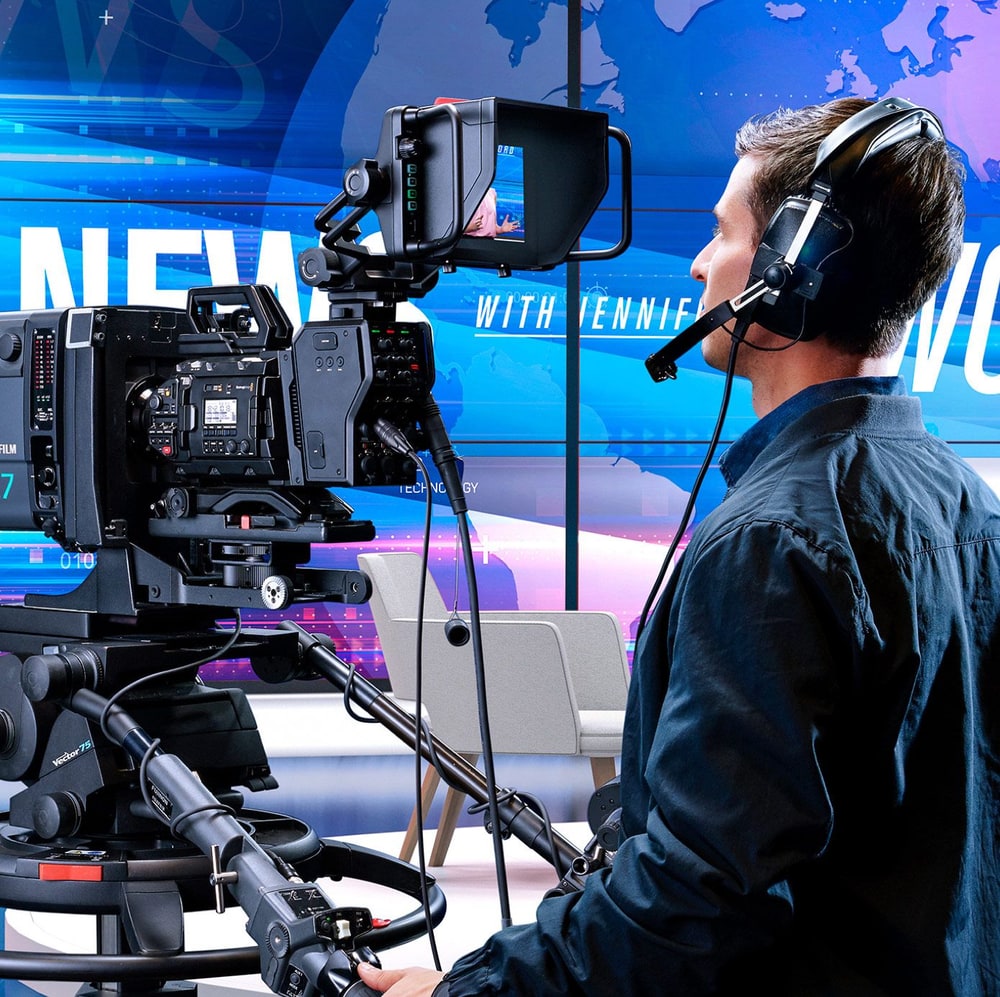

Intercom, Tally und PTZ

Zwei Zweikanal-Intercoms mit standardmäßigen 5-poligen Headsets, Intercom und Tally an einem 25-poligen Anschluss für Systeme von Drittanbietern und ein Ersatzkanal für die Technik, der bei einem Faserausfall auf das Datenpaar des SMPTE-Kabels umschaltet. Der 9-polige D-Sub-Anschluss verbindet PTZ-Controller über das Visca-Protokoll mit PTZ-Köpfen.

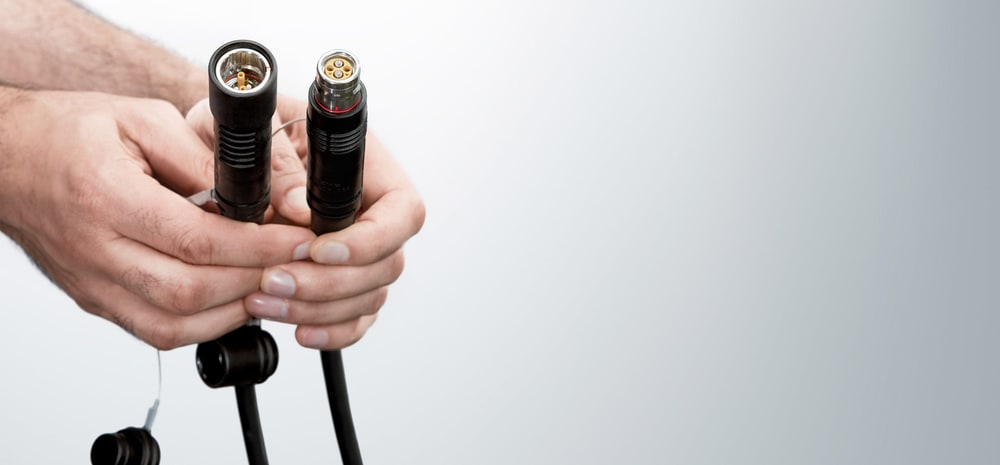

10G-Ethernet und IP-Video

Die SMPTE-Verbindung ist eine offene 10G-Ethernet-Strecke, daher sind Video und Return-Signale IP-Video mit verlustfreier 10-Bit-Kodierung. Intercom, Tally sowie Kamera- und Objektivsteuerung werden ebenfalls in IP mit niedriger Latenz umgewandelt; die Verzögerung liegt unter einem Bild.

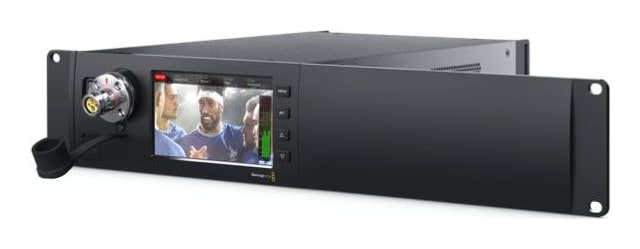

Zwei im Rack

Zwei Geräte Studio Fiber Converter lassen sich mit dem optionalen Blackmagic Studio Fiber Rack Kit nebeneinander in ein gängiges Rack einbauen. Der SMPTE-Glasfaseranschluss liegt an der Frontseite gleich neben dem 5-Zoll-LC-Display, sodass Sie die entfernte Kamera anschließen und sofort ihr Bild sehen.

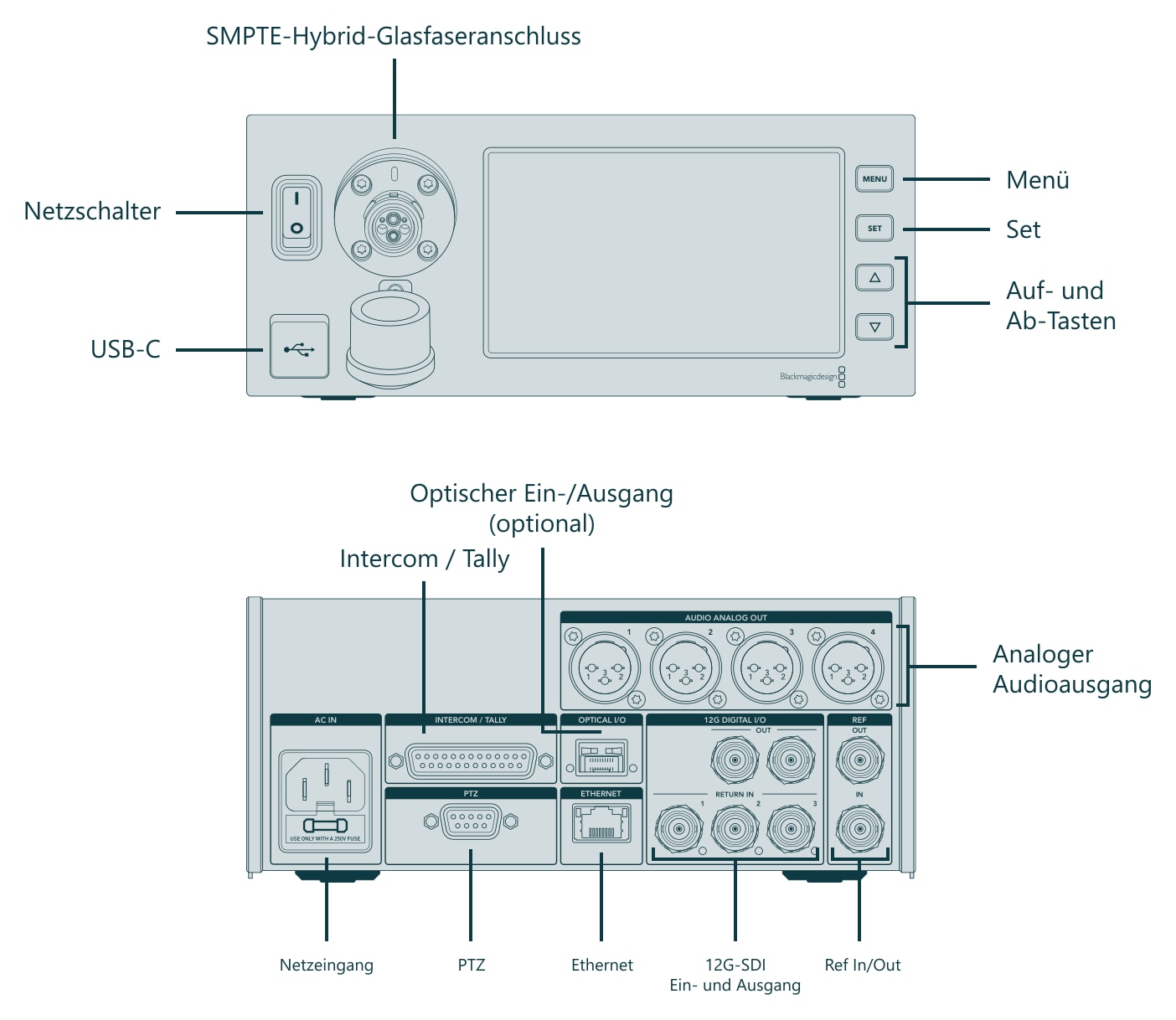

Anschlüsse und Bedienelemente

Die Zeichnung zeigt die Frontseite mit dem SMPTE-Anschluss, dem Display und den Tasten sowie die Rückseite mit den Anschlüssen für die Regie.
