Blackmagic Design Studio Fiber Converter

Zuverlässige Kamerakette über eine Entfernung von zwei Kilometern

Die Möglichkeit, einen Kamerastandort in größerer Entfernung vom Regieraum zu betreiben, ist für Live-Produktionen unverzichtbar. Separate Leitungen für Video, Ton, Stromversorgung, Kommunikation und Tally sind oft teuer, komplex und weniger zuverlässig. Der Studio Fiber Converter vereint die gesamte Kamerakette in einem einzigen standardisierten Hybridkabel.

Reichweite bis zu 2 km: Das Paar aus Camera Fiber Converter und Studio Fiber Converter nutzt eine SMPTE-Hybridleitung zwischen der Kamera und der Regie oder dem Übertragungswagen. Ein Konverter befindet sich an der Kamera, der andere im Studio; die Lösung eignet sich für Sport, Nachrichten, Theater sowie umfangreiche Produktionsstandorte.

SMPTE 311M und SMPTE 304: Das Kabel enthält zwei Glasfaseradern, ein Datenpaar und ein Stromversorgungspaar mit einem zentralen Verstärkungsleiter. Die Studioeinheit liefert über die Leitung eine Spannung von bis zu 200 V für den Kamera-Konverter, die Kamera und das Zubehör.

Die Stromversorgung wird an beiden Enden kontinuierlich elektronisch überwacht. Die Hochspannung wird erst nach erfolgreichem Abschluss der Sicherheitstests aktiviert und im Falle einer Störung sofort abgeschaltet, damit die Kamerakette den professionellen SMPTE-Anforderungen entspricht.

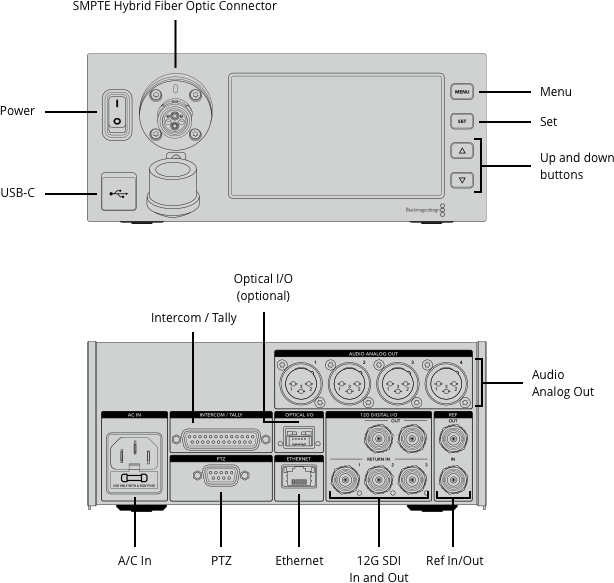

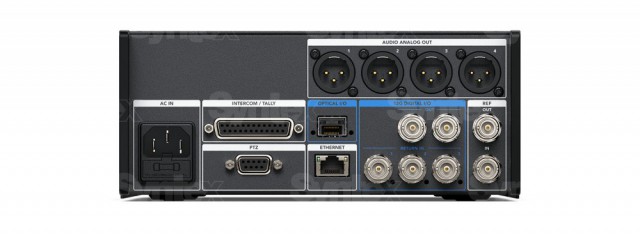

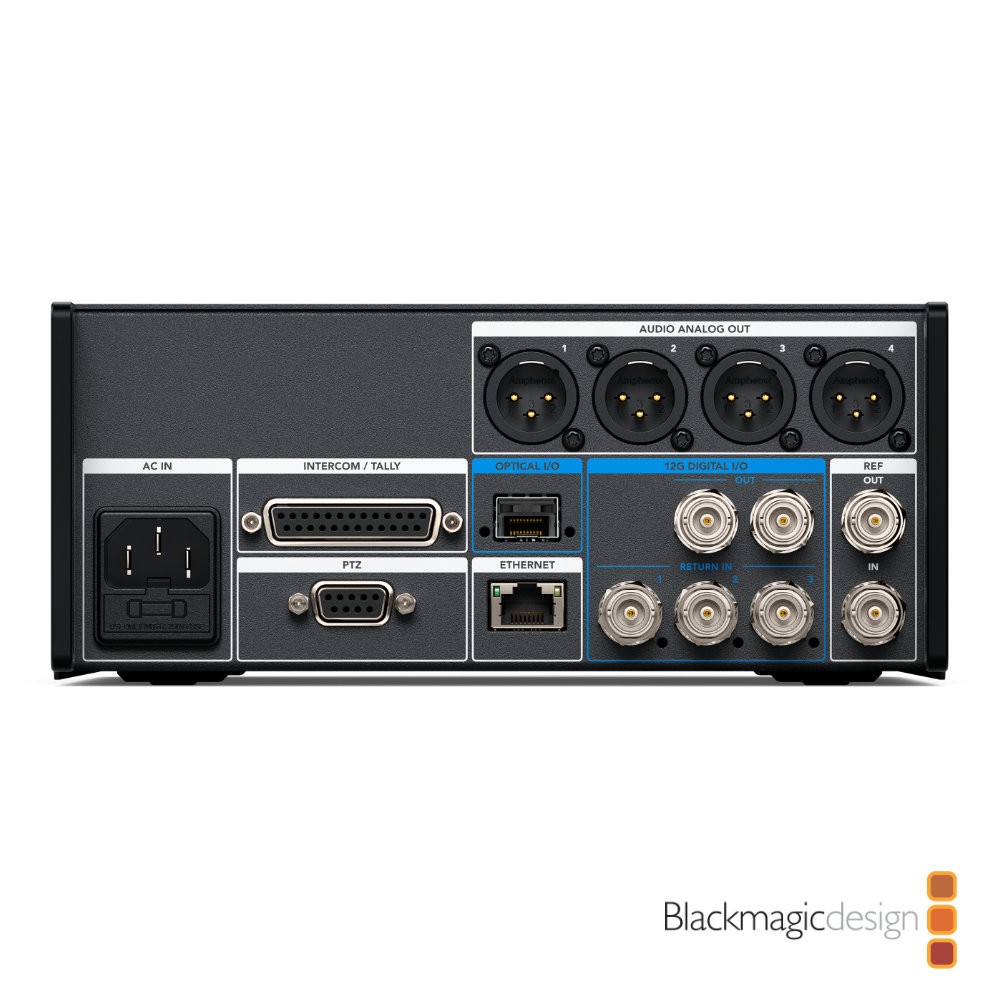

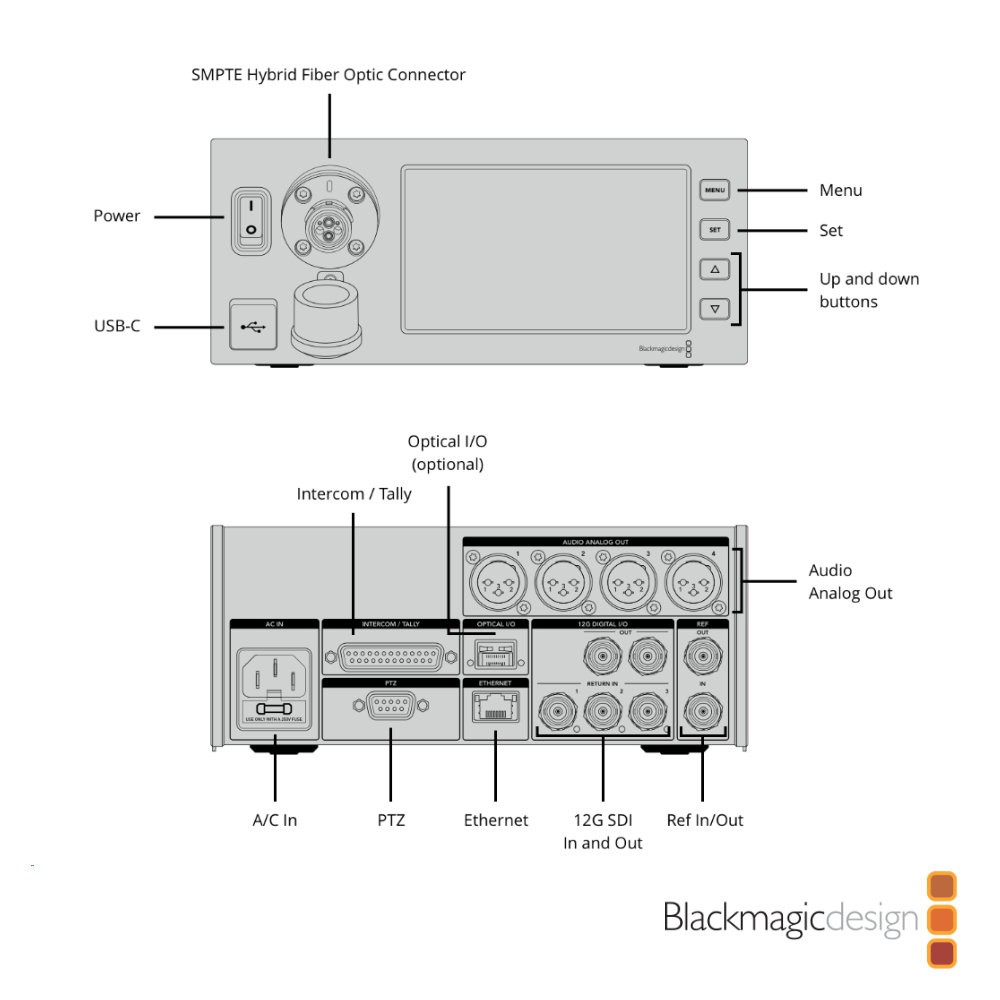

Die Konverter übertragen das Haupt-12G-SDI-Signal, drei unabhängige HD-Rückkanäle, die Fernsteuerung der Kamera, PTZ, Tally, Genlock, Netzwerkdaten sowie die Kommunikation. Die Zweikanal-Intercom nutzt standardmäßige fünfpolige XLR-Stecker, und es steht auch ein Backup-Kommunikationsweg zur Verfügung.

Die Kommunikation zwischen den Einheiten erfolgt über 10-Gb-Ethernet und IP-Video mit geringer Latenz in professioneller 10-Bit-Qualität mit verlustfreier Komprimierung. Außerdem werden Befehle für Blende, Fokus, Aufnahme und weitere Studiofunktionen übertragen; die Verzögerung bleibt unter einem Einzelbild.

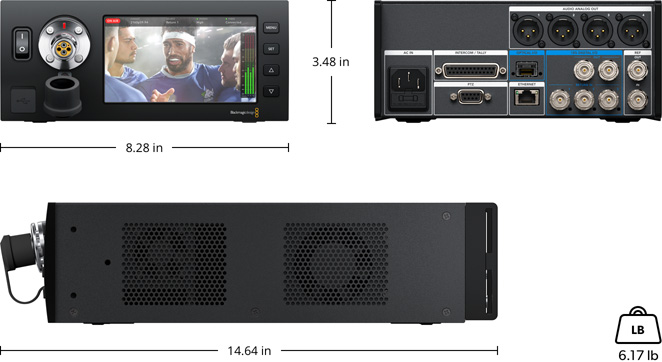

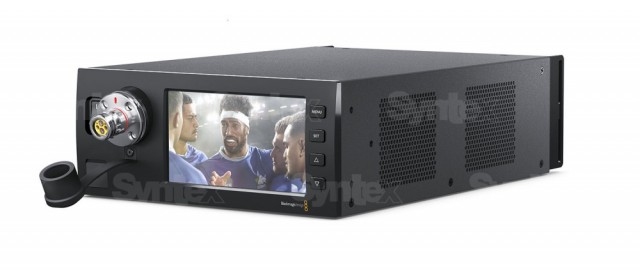

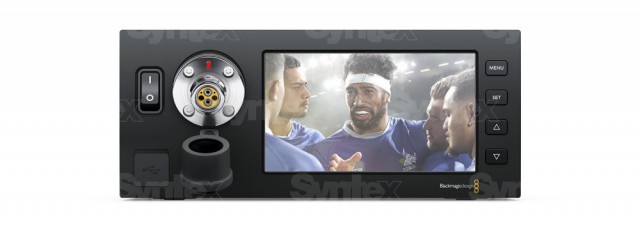

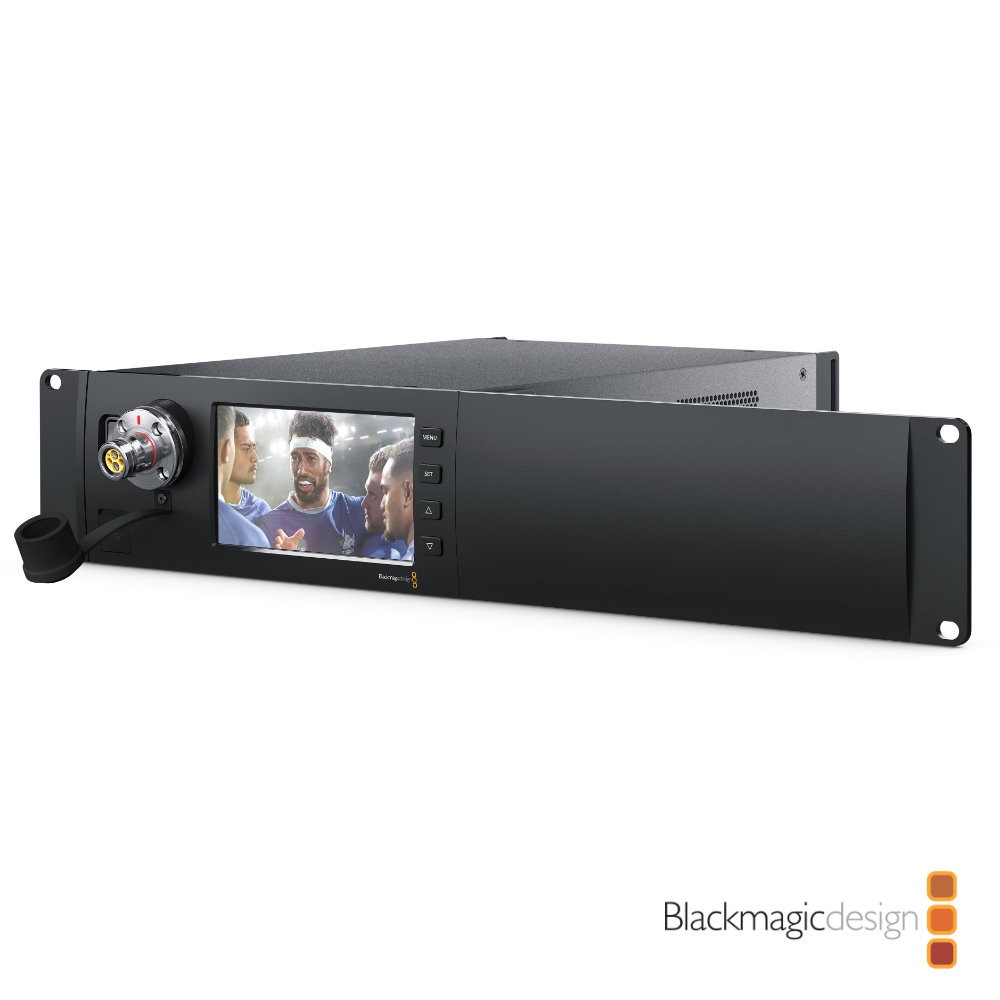

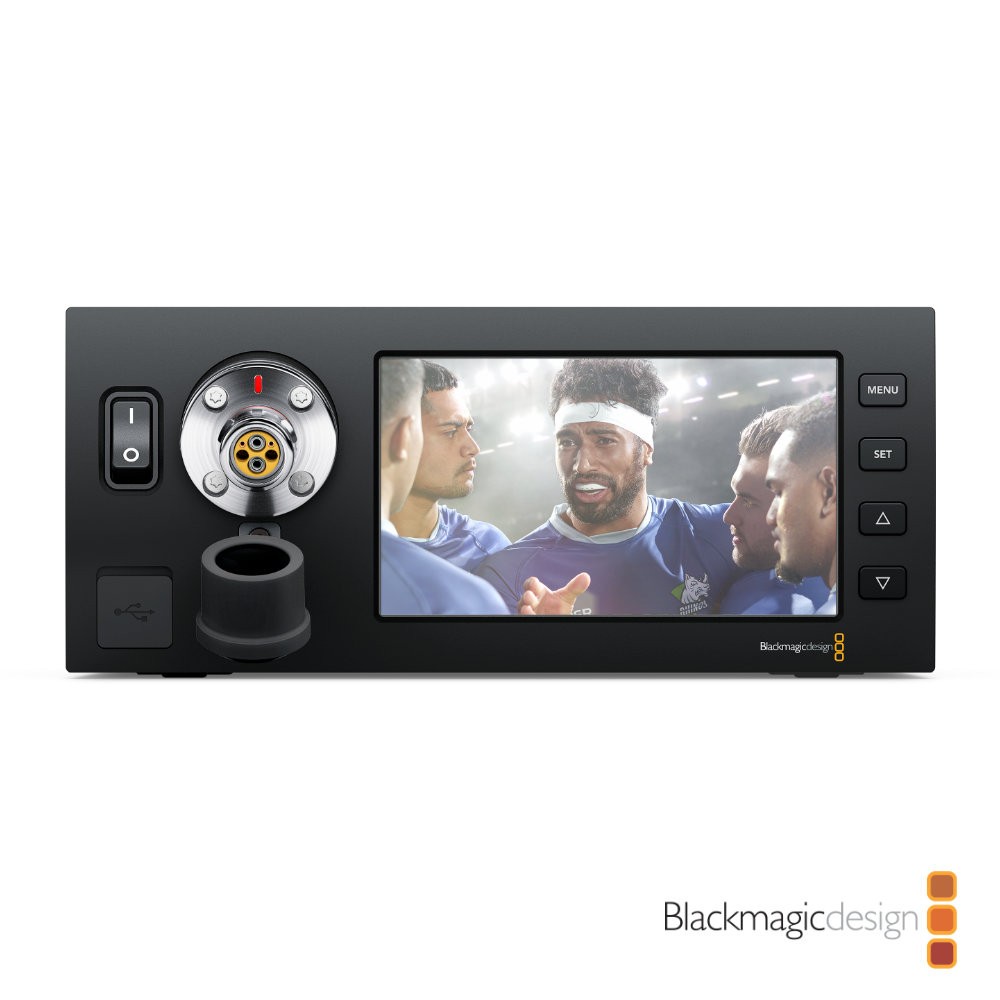

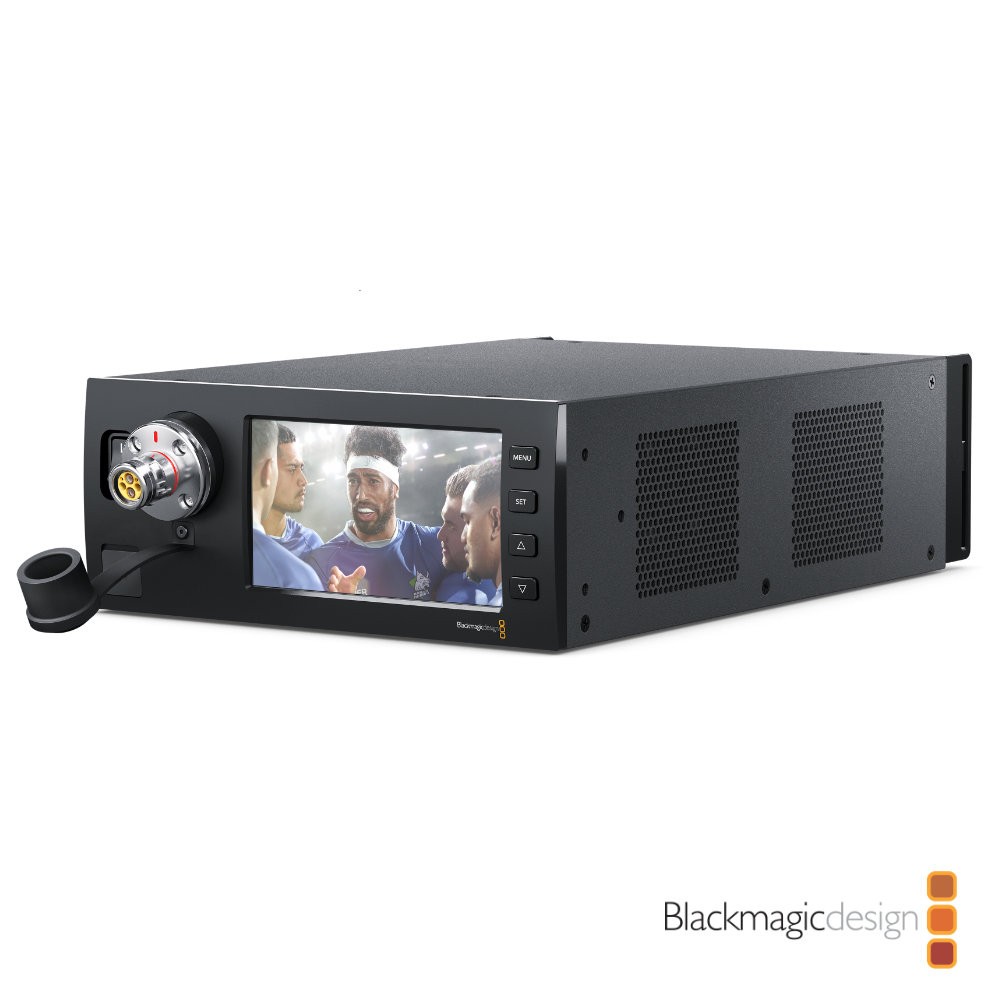

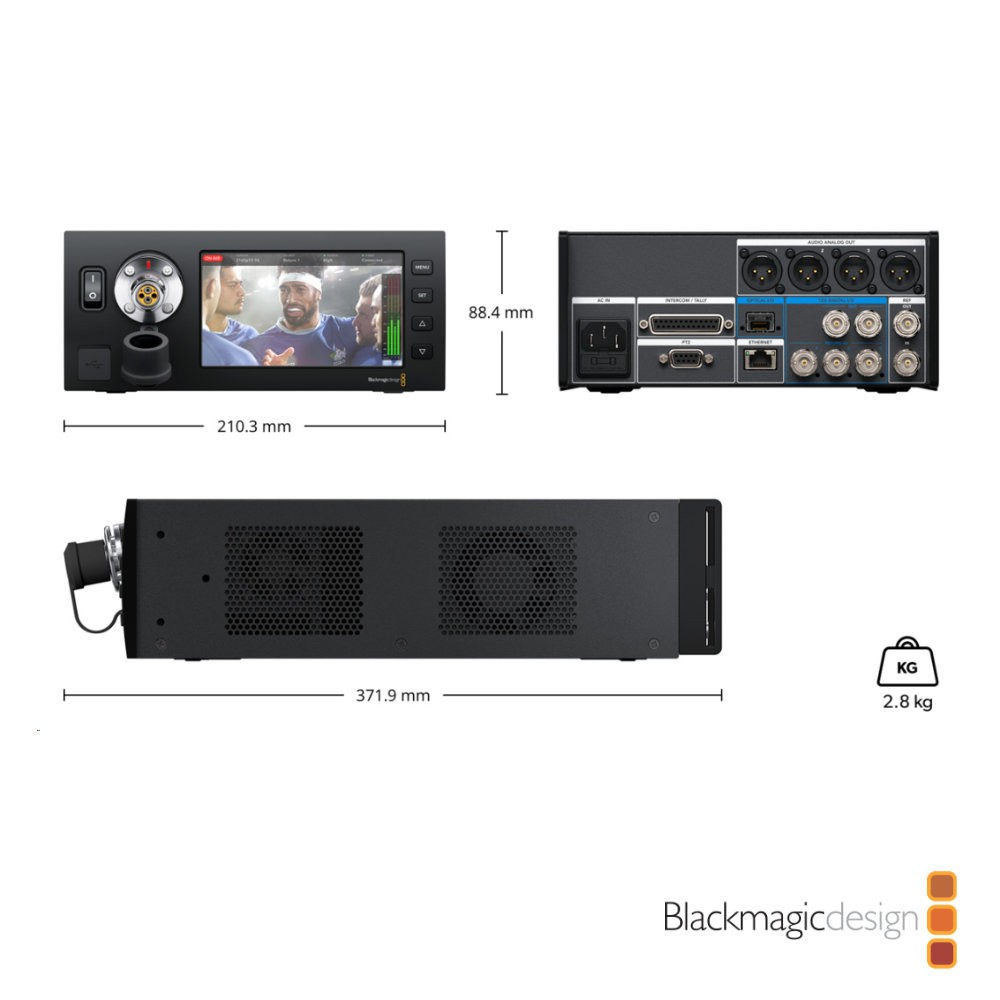

Die robuste Studioeinheit nimmt die Hälfte der Rackbreite ein, und mit einem optionalen Einlegeboden können zwei Einheiten nebeneinander in 1 HE installiert werden. Ein 5-Zoll-LCD-Display auf der Vorderseite bietet eine sofortige Signalvorschau direkt im Regieraum.
