CineTreak Stream Master SDI

Der CineTreak Stream Master SDI ist ein hybrider Bildmischer mit aufklappbarem 10″-Display, vier 3G-SDI- und vier HDMI-Eingängen; er verarbeitet jede Kombination von bis zu vier Live-Quellen gleichzeitig. Ein Aluminiumgehäuse vereint Umschalten, PTZ-Kamerasteuerung, Grafik, Full-HD-Aufnahme, USB-C UVC, einen SDI-Ausgang und gleichzeitiges Streaming zu zwei RTMP-Zielen.

Hybrider Bildmischer für HDMI und 3G-SDI

Die Zehn-Zoll-Konsole verbindet bis zu vier Live-Quellen in beliebiger Kombination aus acht Eingängen – 4× HDMI und 4× 3G-SDI. Umschalten, Grafik, PTZ-Steuerung, Aufnahme und Streaming laufen direkt im Gerät.

Klappbares 10″-Display4× 3G-SDI + 4× HDMI2× RTMP-StreamAufnahme USB/SDPTZ über VISCASDI-Ausgang

SDI für Broadcast-Kameras, HDMI für alles andere

Profikameras schließen Sie über 3G-SDI an, Fotokameras, Computer oder Spielkonsole über HDMI. Der Bildmischer mit acht Eingängen arbeitet mit jeder Kombination von bis zu vier Quellen.

Zwei RTMP-Streams gleichzeitig

Der integrierte H.264-Encoder streamt über LAN zu zwei RTMP-Zielen, etwa YouTube und Facebook, ohne Streaming-Computer.

Aufnahme und Stream gleichzeitig

Das Programm wird in Full HD auf SD-Karte oder USB-Laufwerk gespeichert, mit einer vom Stream getrennten Datenrate.

Bis zu vier PTZ-Kameras

Steuerung über VISCA over IP: Zoom, Fokus und gespeicherte Positionen direkt vom Bildmischer aus.

Chroma Key, PIP und DSK

Luma Key und Chroma Key, zwei PIP-Fenster, POP-Modus, DSK und zwei Logos – bis zu acht Ebenen im Programm.

Klappbares 10″-Display mit Multiview

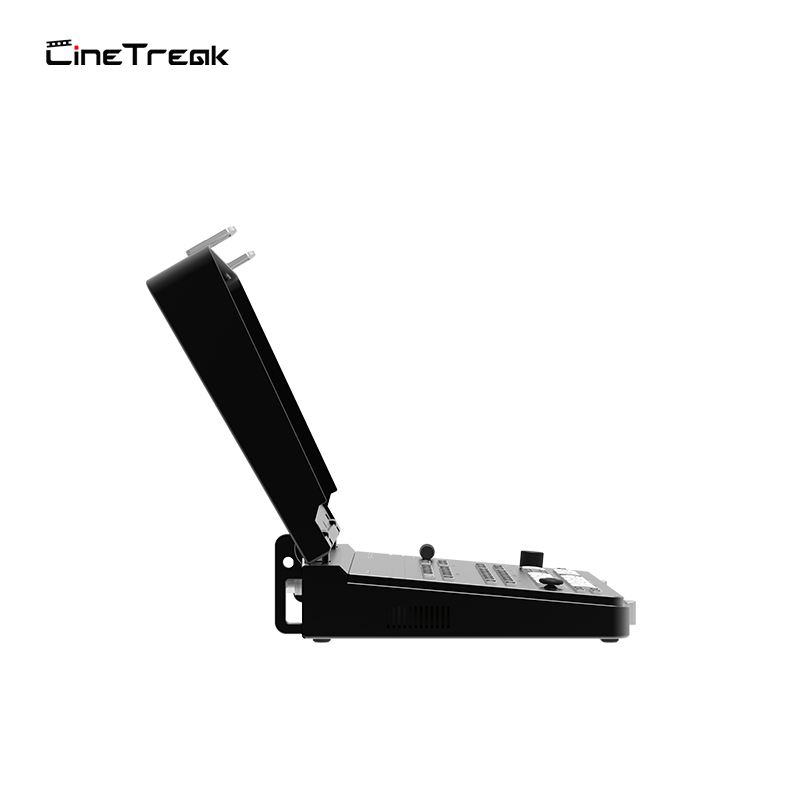

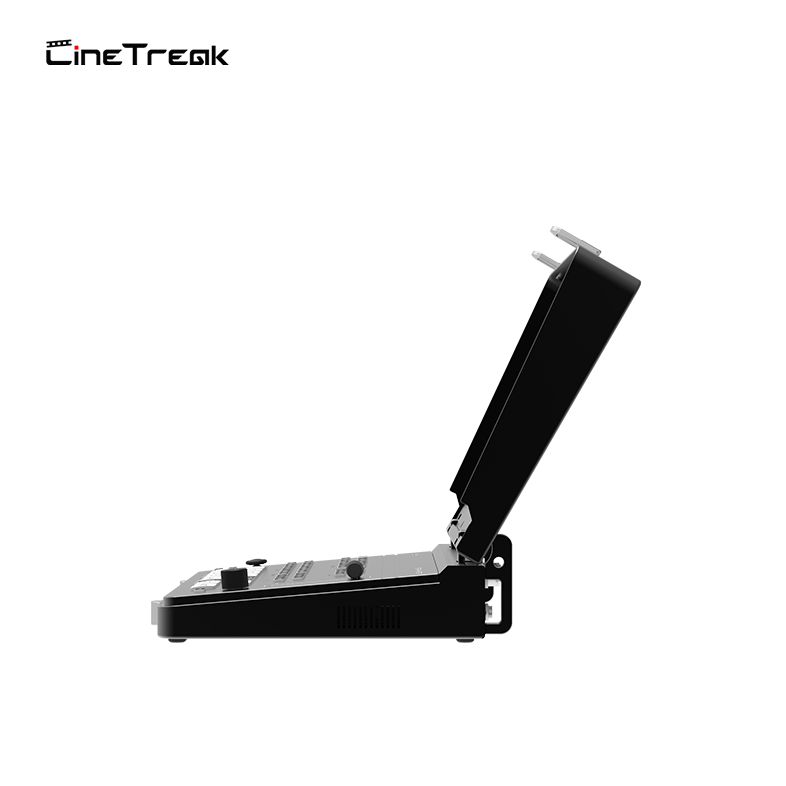

Das aufklappbare Zehn-Zoll-HD-Display mit großem Farbraum zeigt in Echtzeit den Status aller Kanäle: Vorschau, Programm, vier Eingänge, AUX und die Medienbibliothek. So sieht die Regie die Produktion aus mehreren Blickwinkeln ohne externen Monitor, und die aufklappbare Bauform erleichtert die Arbeit am Tisch wie unterwegs.

Tasten, T-Bar und Übergänge

Zwei Tastenreihen für Programm und Vorschau, T-Bar, AUTO, CUT und FTB geben Sicherheit beim Live-Umschalten. Zur Verfügung stehen WIPE-Übergänge mit mehreren Mustern, MIX und DIP sowie Übergangsvorschau, Hintergrund, Standbild (STILL) und Stummschaltung (MUTE).

HDMI und SDI in beliebiger Kombination

Vier 3G-SDI-Eingänge (HD-3G Level A, YCbCr 4:2:2, 10 Bit) und vier HDMI-Eingänge lassen sich frei kombinieren, gleichzeitig arbeiten Sie mit bis zu vier Live-Quellen. Die HDMI-Eingänge 1 und 2 nehmen bis zu 2160p60 an. Ergänzt werden sie durch AUX, Hintergrund, Medienbibliothek und die Funktion Down Streaming für eine weitere Videoquelle aus dem Netzwerk.

Streaming im Quer- und Hochformat

Der Bildmischer bietet zwei Live-Streaming-Modi. Für soziale Netzwerke drehen Sie die Kameras einfach ins Hochformat und wechseln den Modus – der Stream geht dann im Format 9:16 hinaus. Ein Aufbau bedient so klassische Übertragungen und mobile Plattformen.

Zwei RTMP-Streams und USB-C-Webcam

Die integrierte Stream-Engine streamt über Ethernet gleichzeitig zu zwei Zielen, ohne angeschlossenen Computer. Der USB-C-Anschluss (UVC) schaltet den Bildmischer in den Webcam-Modus: Bild und Ton gehen an einen Computer für OBS, vMix, Teams, Twitch, YouTube, Skype oder VLC mit bis zu 1080p60.

Aufnahme auf SD-Karte oder USB-Laufwerk

Der SD-Kartensteckplatz und der USB-A-Anschluss zeichnen den Programmausgang (PGM) in Full HD als MJPEG mit bis zu 32 Mb/s auf. Aufnahmen lassen sich jederzeit abspielen, auch während der Sendung, und die Aufnahme läuft parallel zum Stream mit getrennter Datenrate.

PTZ-Kamerasteuerung

Der Bildmischer steuert bis zu vier PTZ-Kameras mit dem VISCA-Protokoll über IP: Zoom, Fokus und gespeicherte Positionen rufen Sie direkt am Bedienfeld ab, ohne separates Bedienteil.

PIP und POP nach Maß

Zwei Bild-in-Bild-Fenster (PIP) und der POP-Modus mit einstellbarer Größe, Position, Vergrößerung und Beschnitt vereinen Moderation, Präsentation und Gast aus der Ferne in einem Bild. Integrierte Übergangseffekte runden das Angebot ab.

Keying, Untertitel und Logos

Chroma Key und Luma Key ersetzen grünen oder blauen Hintergrund, der DSK fügt Untertitel und Grafik in Live- und aufgezeichnetes Bild ein. Zwei Logo-Ebenen nehmen ein PNG-Bild mit Transparenz bis 940 × 540 px auf; das Programm setzt bis zu acht Ebenen zusammen.

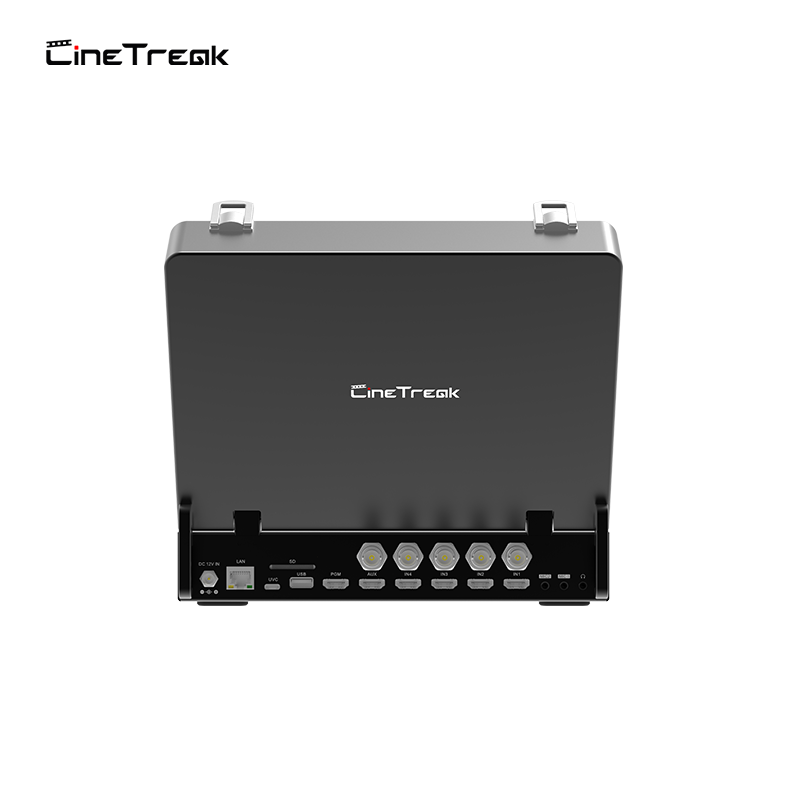

Anschlüsse

Die Rückseite bietet Stromversorgung, LAN, USB-C für die Webcam, einen SD-Kartensteckplatz, USB-A, HDMI-Ausgänge (Programm und AUX) und SDI, vier HDMI-Eingänge, vier 3G-SDI-Eingänge, zwei Mikrofoneingänge und einen Audioausgang.
